Leistungsstarke Schaltanwendungen mit dem IXTR36P15P MOSFET P-Ch 150V 22A 150W 0,12R TO247-Isoplus
Der IXTR36P15P ist ein Hochleistungs-MOSFET mit P-Kanal-Charakteristik, der speziell für anspruchsvolle Schaltanwendungen in Industrie und Leistungselektronik entwickelt wurde. Wenn Sie eine zuverlässige und effiziente Lösung für hohe Stromstärken und Spannungen bei gleichzeitig geringen Schaltverlusten suchen, ist dieser MOSFET die überlegene Wahl gegenüber herkömmlichen Bauteilen, die oft Kompromisse bei Effizienz oder Robustheit eingehen.
Maximale Performance und Zuverlässigkeit für Ihre Projekte
In der Welt der Leistungselektronik zählt jedes Watt und jede Millisekunde. Der IXTR36P15P setzt neue Maßstäbe in puncto Leistungsdichte und thermischer Performance. Seine fortschrittliche Chipherstellung und das optimierte Gehäuse sorgen für eine herausragende Effizienz, selbst unter extremen Betriebsbedingungen. Dies bedeutet geringere Betriebskosten, eine längere Lebensdauer Ihrer Geräte und die Möglichkeit, kompaktere Designs zu realisieren, ohne Leistungseinbußen hinnehmen zu müssen.
Kernvorteile des IXTR36P15P
- Hohe Spannungsfestigkeit: Mit einer maximalen Drain-Source-Spannung von 150V ist der MOSFET ideal für Anwendungen geeignet, die eine robuste Isolation erfordern und vor Spannungsspitzen geschützt werden müssen.
- Signifikante Strombelastbarkeit: Eine kontinuierliche Drain-Strombelastbarkeit von bis zu 22A ermöglicht den Einsatz in leistungshungrigen Systemen, wo Zuverlässigkeit bei hoher Last entscheidend ist.
- Geringer Durchlasswiderstand (R_DS(on)): Der extrem niedrige R_DS(on)-Wert von nur 0,12 Ohm minimiert Leistungsverluste im eingeschalteten Zustand, was zu einer gesteigerten Gesamteffizienz und geringerer Wärmeentwicklung führt.
- Hohe Verlustleistung: Mit einer maximalen Verlustleistung von 150W kann der MOSFET auch bei intensiver Nutzung stabil betrieben werden, unterstützt durch seine ausgezeichnete thermische Anbindung.

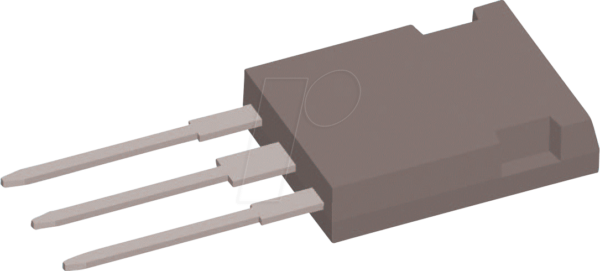

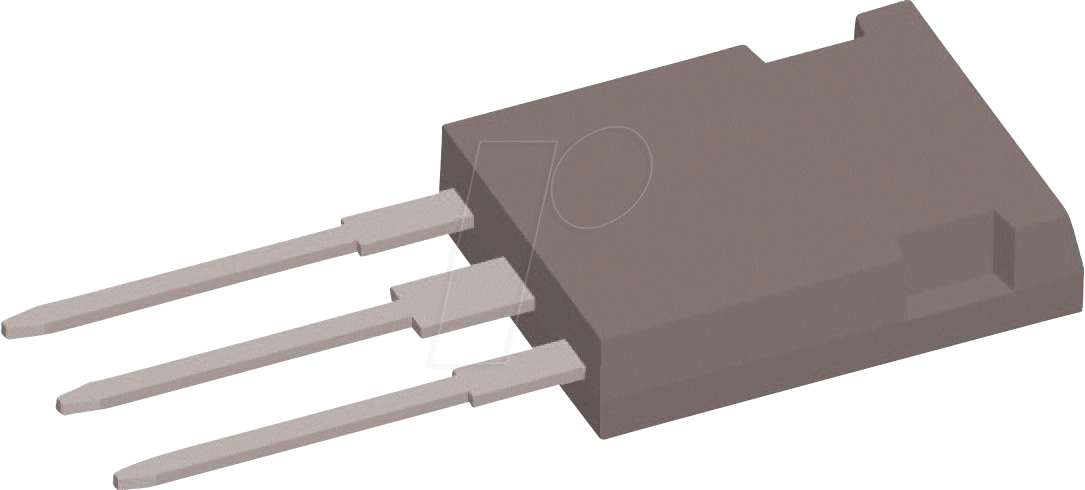

- TO247-Isoplus Gehäuse: Dieses robuste und bewährte Gehäuse bietet exzellente thermische Eigenschaften und eine hohe elektrische Isolation, was die Zuverlässigkeit und Sicherheit des Gesamtsystems erhöht.
- P-Kanal-Konfiguration: Die P-Kanal-Ausführung bietet spezifische Vorteile in Schaltungsdesigns, insbesondere bei der Steuerung von Lasten mit positivem Bezugspunkt oder für bestimmte Topologien in Stromversorgungen und Motorsteuerungen.
Anwendungsbereiche und technische Tiefe
Der IXTR36P15P MOSFET findet seinen Einsatz in einer Vielzahl von anspruchsvollen Applikationen. Seine herausragenden Eigenschaften machen ihn zu einer bevorzugten Komponente für:
- Leistungsumrichter und -wandler: Ob DC/DC-Wandler, AC/DC-Konverter oder Inverter-Systeme, der MOSFET ermöglicht effiziente und zuverlässige Energieumwandlung.
- Motorsteuerungen: Für die präzise und dynamische Ansteuerung von Elektromotoren, sei es in der Automobiltechnik, der Robotik oder der industriellen Automatisierung.
- Schaltnetzteile: Die hohe Effizienz und Schaltgeschwindigkeit tragen zur Optimierung von Schaltnetzteilen bei, was zu geringeren Energieverlusten und einer verbesserten EMV-Performance führt.
- Batterie-Management-Systeme (BMS): Die robuste Spannungsfestigkeit und Strombelastbarkeit sind entscheidend für den sicheren und effizienten Betrieb von Batteriesystemen.
- Industrielle Stromversorgungen: Für zuverlässige Stromversorgungen in rauen industriellen Umgebungen, wo Langlebigkeit und Stabilität im Vordergrund stehen.
- Solarenergie-Systeme: In Wechselrichtern und Ladereglern für Photovoltaikanlagen, wo Effizienz und Langlebigkeit unter variablen Bedingungen unerlässlich sind.
Die P-Kanal-Charakteristik des IXTR36P15P ermöglicht oft eine einfachere Ansteuerung in bestimmten Schaltungstopologien. Im Vergleich zu N-Kanal-MOSFETs, die häufig für die Masse-Seite verwendet werden, kann ein P-Kanal-MOSFET die Lastseite schalten. Dies kann zu einer Vereinfachung der Ansteuerschaltungen führen, insbesondere wenn die Last mit der positiven Versorgungsschiene verbunden ist. Die schnelle Schaltgeschwindigkeit, bedingt durch die geringe Gate-Ladung und optimierte interne Kapazitäten, minimiert die dynamischen Verluste während des Schaltvorgangs. Dies ist insbesondere bei hohen Taktfrequenzen von entscheidender Bedeutung, um die Effizienz des Gesamtsystems aufrechtzuerhalten und Überhitzung zu vermeiden. Die robuste Isolationsschicht zwischen Gate und Source/Drain sowie die sorgfältige Chip-Fertigung tragen zur Zuverlässigkeit und zur Vermeidung von ESD-Schäden bei.
Produktdetails und technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Typ | Leistungstransistor MOSFET, P-Kanal |
| Modellnummer | IXTR36P15P |
| Spannung (V_DS) | 150 V |
| Strom (I_D kontinuierlich bei 25°C) | 22 A |
| Leistung (P_D max bei 25°C) | 150 W |
| Durchlasswiderstand (R_DS(on) bei V_GS=-10V, I_D=-11A) | 0,12 Ohm |
| Gehäusetyp | TO247-Isoplus |
| Gate-Source-Schwellenspannung (V_GS(th) bei V_DS=10V, I_D=250µA) | -2,0 V bis -4,0 V |
| Gate-Charge (Q_g typisch) | 85 nC |
| Betriebstemperatur (T_J) | -55°C bis +175°C |
| Thermale Widerstand (R_thJC) | 0,83 °C/W |
| Hersteller | Branchenführender Halbleiterhersteller (Lan.de als autorisierter Distributor) |
FAQ – Häufig gestellte Fragen zu IXTR36P15P – MOSFET P-Ch 150V 22A 150W 0,12R TO247-Isoplus
Welche Art von Anwendungen ist der IXTR36P15P MOSFET besonders gut geeignet?
Der IXTR36P15P eignet sich hervorragend für Anwendungen in der Leistungselektronik, die hohe Spannungen (bis 150V) und Ströme (bis 22A) erfordern. Dazu zählen unter anderem Leistungsumrichter, Motorsteuerungen, Schaltnetzteile und Systeme im Bereich der erneuerbaren Energien, wo Effizienz und Zuverlässigkeit entscheidend sind.
Was bedeutet P-Kanal im Vergleich zu N-Kanal MOSFETs?
Ein P-Kanal MOSFET schaltet die Lastseite, typischerweise gegen die positive Versorgungsschiene. Dies kann in bestimmten Schaltungsdesigns die Ansteuerung vereinfachen und die Implementierung von Schutzschaltungen erleichtern, insbesondere wenn die Last mit der positiven Stromschiene verbunden ist.
Wie beeinflusst der geringe R_DS(on) Wert die Leistung des MOSFETs?
Ein geringer R_DS(on) Wert von 0,12 Ohm bedeutet, dass der MOSFET im eingeschalteten Zustand nur einen sehr geringen Widerstand aufweist. Dies reduziert die Leistungsverluste durch Joule’sche Wärme (I²R) signifikant, was zu einer höheren Gesamteffizienz des Systems, geringerer Wärmeentwicklung und potenziell kleineren Kühllösungen führt.
Ist das TO247-Isoplus Gehäuse für anspruchsvolle Umgebungen geeignet?
Ja, das TO247-Isoplus Gehäuse ist ein robustes und bewährtes industrielles Gehäuse, das für seine exzellente thermische Performance und hohe elektrische Isolation bekannt ist. Es ermöglicht eine effiziente Wärmeableitung und gewährleistet eine hohe Betriebssicherheit, selbst unter anspruchsvollen Umgebungsbedingungen.
Welche Vorteile bietet die hohe Verlustleistung von 150W?
Die hohe maximale Verlustleistung von 150W bedeutet, dass der MOSFET auch bei intensiver Nutzung und hoher Strombelastung eine ausreichende Leistungsreserve bietet und thermisch stabil bleibt. Dies erhöht die Zuverlässigkeit und Lebensdauer des Bauteils und des Gesamtsystems, insbesondere in Anwendungen mit wechselnden Lastprofilen.
Wie wird die Gate-Source-Spannung typischerweise angesteuert?
Für einen P-Kanal MOSFET muss die Gate-Source-Spannung (V_GS) negativ sein, um den Transistor einzuschalten. Die Schwellenspannung (V_GS(th)) liegt typischerweise zwischen -2,0V und -4,0V. Die genaue Ansteuerungsspannung hängt vom spezifischen Design und den gewünschten Schaltgeschwindigkeiten ab und muss im Datenblatt spezifiziert werden.
Können Sie Empfehlungen zur Kühlung des IXTR36P15P geben?
Aufgrund der hohen Strombelastbarkeit und der potenziellen Verlustleistung ist eine angemessene Kühlung unerlässlich. Das TO247-Isoplus Gehäuse bietet zwar eine gute thermische Anbindung, dennoch wird für Dauerbetrieb bei hohen Lasten die Verwendung eines geeigneten Kühlkörpers empfohlen. Der thermische Widerstand (R_thJC) von 0,83 °C/W gibt einen Anhaltspunkt für die Effizienz der direkten Wärmeableitung vom Chip zum Gehäuse.
