Leistungsstarke Schaltlösungen für anspruchsvolle Anwendungen: Der IXDH 20N120D1 IGBT-Transistor
Suchen Sie nach einer zuverlässigen und hochperformanten Lösung für anspruchsvolle Schaltanwendungen in Hochspannungs- und Hochstrombereichen? Der IXDH 20N120D1 IGBT-Transistor, N-Kanal, 1200V, 30A, 200W im TO-247-Gehäuse ist die Antwort für Ingenieure, Entwickler und technische Fachkräfte, die maximale Effizienz, Robustheit und Zuverlässigkeit für ihre Designs benötigen. Erleichtert die Entwicklung von fortschrittlichen Stromversorgungssystemen, Motorsteuerungen und industriellen Umrichtern durch seine herausragenden elektrischen Eigenschaften und seine bewährte Konstruktion.
Überlegene Leistung und Effizienz
Der IXDH 20N120D1 IGBT-Transistor zeichnet sich durch eine Kombination aus geringer Sättigungsspannung und schneller Schaltgeschwindigkeit aus, was ihn zu einer idealen Wahl für Anwendungen macht, bei denen Energieverluste minimiert werden müssen. Im Gegensatz zu herkömmlichen Bipolartransistoren bietet die IGBT-Technologie die Vorteile von geringen Steuereingangsströmen und hoher Strombelastbarkeit, kombiniert mit der Spannungsfestigkeit von Feld Effekt Transistoren. Dies ermöglicht kompaktere und effizientere Schaltungsdesigns.
Kernvorteile des IXDH 20N120D1
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 1200V ist dieser Transistor prädestiniert für den Einsatz in Hochspannungsanwendungen, wo andere Bauteile an ihre Grenzen stoßen. Dies reduziert die Notwendigkeit von Reihenschaltungen oder Spannungsdelimitern, was die Schaltungskomplexität verringert.
- Beeindruckende Strombelastbarkeit: Eine Dauerstrombelastbarkeit von 30A ermöglicht den Einsatz in leistungsintensiven Applikationen wie Frequenzumrichtern für Industrieanwendungen, Schweißstromversorgungen oder Hochleistungs-DC/DC-Wandlern.
- Optimale Leistung für Energieeffizienz: Die geringe Sättigungsspannung (Vce(sat)) minimiert den Leistungsverlust während des eingeschalteten Zustands, was zu einer höheren Gesamteffizienz des Systems und reduzierter Wärmeentwicklung führt. Dies ist entscheidend für Anwendungen, bei denen Energieeinsparung und thermisches Management im Vordergrund stehen.
- Schnelle Schaltcharakteristik: Der Transistor bietet schnelle Anstiegs- und Abfallzeiten, was für PWM-Anwendungen (Pulsweitenmodulation) unerlässlich ist, um hohe Schaltfrequenzen zu ermöglichen und die Effizienz weiter zu steigern. Dies ist besonders wichtig in modernen Motorsteuerungen und adaptiven Stromversorgungen.

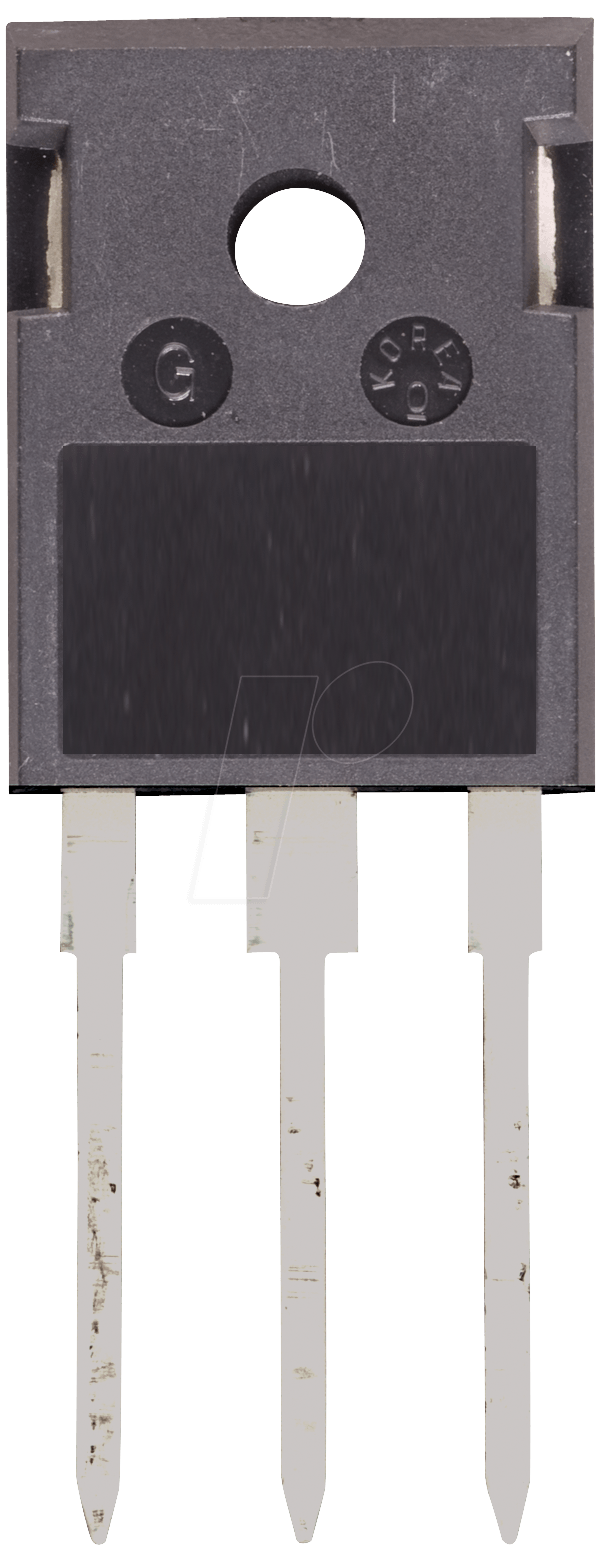

- Robuste Bauweise im TO-247-Gehäuse: Das bewährte TO-247-Gehäuse bietet exzellente thermische Eigenschaften und eine hohe mechanische Stabilität, was eine zuverlässige Wärmeableitung sicherstellt und die Langzeitstabilität des Bauteils unter anspruchsvollen Betriebsbedingungen garantiert. Die Standardisierung des Gehäuses erleichtert zudem die Integration in bestehende Designs und die Austauschbarkeit.
- Hohe Verlustleistung: Mit einer maximalen Verlustleistung von 200W kann der Transistor auch unter hohen Lasten zuverlässig betrieben werden, was eine höhere Leistungsdichte in den Applikationen ermöglicht und oft die Notwendigkeit zusätzlicher Kühlkomponenten reduziert.
Anwendungsgebiete und technische Spezifikationen
Der IXDH 20N120D1 ist eine ideale Komponente für eine Vielzahl von Hochleistungsanwendungen, bei denen Effizienz und Zuverlässigkeit oberste Priorität haben. Seine spezifischen Eigenschaften machen ihn zur ersten Wahl für:
- Industrielle Motorsteuerungen: Variable Frequenzantriebe (VFDs) für Pumpen, Lüfter und Förderbänder, die präzise Geschwindigkeitsregelung bei hoher Effizienz erfordern.
- Schweißgeräte und Stromversorgungen: Die Fähigkeit, hohe Ströme zu schalten, macht ihn perfekt für Leistungselektronik in professionellen Schweißgeräten und stabilisierten Stromversorgungen.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Für den Einsatz in der Leistungselektronik von USV-Systemen zur Gewährleistung einer unterbrechungsfreien Stromversorgung kritischer Infrastrukturen.
- Solarwechselrichter: In netzgekoppelten und Inselsolarwechselrichtern zur Umwandlung von DC in AC mit hoher Effizienz.
- Induktionsheizsysteme: Die schnellen Schaltzeiten sind vorteilhaft für die Steuerung von Hochfrequenz-Induktionsheizungen.
Produktspezifikationen im Überblick
| Merkmal | Spezifikation | Relevanz für Ihre Anwendung |
|---|---|---|
| Transistortyp | IGBT (Insulated Gate Bipolar Transistor) | Kombiniert die Vorteile von MOSFETs und Bipolartransistoren für hohe Strombelastbarkeit und einfache Ansteuerung. |
| Kanal-Typ | N-Kanal | Standardkonfiguration für die meisten Leistungselektronikanwendungen, bietet gute Leistungsparameter. |
| Maximale Sperrspannung (Vces) | 1200 V | Ermöglicht den Einsatz in Hochspannungsanwendungen ohne die Notwendigkeit von zusätzlichen Spannungsbegrenzungskomponenten. |
| Dauerstrom (Ic) | 30 A | Geeignet für Anwendungen mit hohem Strombedarf, reduziert die Notwendigkeit von parallelen Bauteilen. |
| Maximale Verlustleistung (Pd) | 200 W | Garantiert zuverlässigen Betrieb auch unter hoher Last und minimiert die Anforderungen an die Kühlung. |
| Gehäusetyp | TO-247 | Standardisiertes, robustes Gehäuse mit guter Wärmeableitung, erleichtert die Montage und Integration. |
| Sättigungsspannung (Vce(sat)) | Typisch niedrig (genaue Werte datenblattabhängig) | Minimiert Leistungsverluste und verbessert die Gesamteffizienz des Systems. |
| Schaltgeschwindigkeit | Schnell (genaue Werte datenblattabhängig) | Ermöglicht hohe Schaltfrequenzen für PWM-Anwendungen und optimiert die Effizienz. |
| Hersteller-Technologie | Fortschrittliche IGBT-Technologie | Bietet optimierte Leistung, Zuverlässigkeit und Langlebigkeit durch jahrelange Entwicklung und Erfahrung. |
FAQ – Häufig gestellte Fragen zu IXDH 20N120D1 – IGBT-Transistor, N-CH, 1200V, 30A, 200W, TO-247
Was ist die Hauptanwendung für den IXDH 20N120D1?
Der IXDH 20N120D1 eignet sich hervorragend für Hochspannungs- und Hochstrom-Schaltanwendungen, insbesondere in industriellen Motorsteuerungen, USV-Systemen, Solarwechselrichtern und leistungsstarken Stromversorgungen, wo Effizienz und Zuverlässigkeit entscheidend sind.
Welche Vorteile bietet die IGBT-Technologie gegenüber MOSFETs in dieser Anwendung?
IGBTs bieten im Vergleich zu MOSFETs eine höhere Strombelastbarkeit bei vergleichbarer Spannungsfestigkeit und geringerer Sättigungsspannung, was sie für Hochleistungsanwendungen mit hohen Strömen oft überlegen macht. Sie kombinieren die Vorteile von MOSFETs (einfache Ansteuerung) mit denen von Bipolartransistoren (hohe Stromdichte).
Wie wichtig ist die Wahl des richtigen Kühlkörpers für diesen Transistor?
Obwohl der IXDH 20N120D1 mit 200W Verlustleistung und dem TO-247-Gehäuse gute thermische Eigenschaften aufweist, ist die Wahl eines geeigneten Kühlkörpers für den zuverlässigen und langlebigen Betrieb unter Volllast unerlässlich. Eine angemessene Kühlung verhindert thermisches Durchgehen und gewährleistet die spezifizierten Leistungsparameter.
Ist der IXDH 20N120D1 für schaltende Stromversorgungen im Niedrigfrequenzbereich geeignet?
Ja, der Transistor ist aufgrund seiner robusten Bauweise und hohen Spannungsfestigkeit auch für Niedrigfrequenzanwendungen geeignet. Seine schnellen Schaltzeiten bieten jedoch primär Vorteile bei höheren Frequenzen im Bereich von PWM-Anwendungen, um die Effizienz zu maximieren.
Welche Art von Schutzschaltungen sind für den Betrieb des IXDH 20N120D1 empfehlenswert?
Es wird empfohlen, Schutzschaltungen wie Überspannungs-, Überstrom- und Übertemperaturschutz zu implementieren, um den Transistor und das Gesamtsystem vor Beschädigungen zu schützen und die Betriebssicherheit zu gewährleisten. Ein detailliertes Datenblatt des Herstellers gibt Auskunft über empfohlene Schaltungsdesigns.
Kann der IXDH 20N120D1 in paralleler Konfiguration eingesetzt werden?
Ja, für Anwendungen, die Ströme erfordern, die über die Spezifikation eines einzelnen Transistors hinausgehen, kann der IXDH 20N120D1 parallel geschaltet werden. Hierbei ist eine sorgfältige Dimensionierung der Gate-Widerstände und eine gleichmäßige Stromverteilung wichtig, um ein thermisches Ungleichgewicht zu vermeiden.
Bietet das TO-247-Gehäuse eine gute elektrische Isolation?
Das TO-247-Gehäuse bietet eine robuste mechanische und thermische Anbindung. Für die elektrische Isolation zwischen dem Metallkern des Gehäuses und dem Kühlkörper ist in der Regel eine zusätzliche isolierende Paste oder ein isolierendes Pad erforderlich, um Kurzschlüsse zu vermeiden.
