Leistungsstarker N-Kanal MOSFET: ISZ019N03L5S für anspruchsvolle Elektronikanwendungen
Der ISZ019N03L5S ist ein Hochleistungs-N-Kanal-MOSFET, der speziell für Anwendungen entwickelt wurde, bei denen Effizienz, Geschwindigkeit und Zuverlässigkeit oberste Priorität haben. Mit seiner herausragenden RDS(on) von nur 0,0016 Ohm und einer Spannungsfestigkeit von 30 V eignet er sich ideal für Schaltungen, die hohe Ströme schalten müssen und dabei minimale Verlustleistung aufweisen sollen. Ingenieure und Entwickler, die auf der Suche nach einer robusten und energieeffizienten Lösung für Leistungsschaltanwendungen sind, finden im ISZ019N03L5S die perfekte Komponente.
Maximale Effizienz durch überlegene Technologie
Der entscheidende Vorteil des ISZ019N03L5S gegenüber Standard-MOSFETs liegt in seiner fortschrittlichen Halbleitertechnologie. Die geringe Gate-Ladung (Qg) und der niedrige Schwellenspannung (Vgs(th)) ermöglichen ein schnelles Schalten mit minimalem Energieverlust während der Transienten. Dies ist besonders wichtig in modernen Schaltnetzteilen, DC/DC-Wandlern und anderen energieintensiven Systemen, wo jede Energieeinsparung zu einer verbesserten Gesamteffizienz und einer Reduzierung der Wärmeentwicklung führt. Die QFN-8-Bauform bietet zudem exzellente thermische Eigenschaften und eine hohe Leistungsdichte, was ihn zu einer idealen Wahl für kompakte Designs macht.
Herausragende Leistungsmerkmale des ISZ019N03L5S
- Extrem niedriger Einschaltwiderstand (RDS(on)): Mit nur 0,0016 Ohm bei typischen Betriebsbedingungen minimiert der MOSFET den Spannungsabfall und damit die Verlustleistung, was zu einer signifikant höheren Effizienz führt.
- Hohe Stromtragfähigkeit: Die Nennstromstärke von 40A ermöglicht den Einsatz in Applikationen mit hohem Energiebedarf.
- Schnelle Schaltgeschwindigkeiten: Geringe Kapazitäten und Ladungen sorgen für schnelle Umschaltzeiten, was essenziell für die Leistung von modernen Leistungselektronikschaltungen ist.
- Robuste Spannungsfestigkeit: Die 30 V Nennspannung bieten ausreichend Spielraum für eine breite Palette von Niedervolt-Anwendungen.
- Fortschrittliche QFN-8-Gehäusebauform: Bietet exzellente thermische Anbindung und geringe parasitäre Induktivitäten für verbesserte Leistung und Zuverlässigkeit.
- Optimierte Gate-Treiberanforderungen: Ermöglicht einfache Ansteuerung und hohe Schaltfrequenzen.
Technische Spezifikationen und Anwendungsbereiche
Der ISZ019N03L5S basiert auf einem optimierten N-Kanal-Silizium-MOSFET-Design. Die Fertigungsprozesse stellen sicher, dass die elektrischen Parameter konstant und präzise sind, was zu einer vorhersehbaren und zuverlässigen Leistung in Ihrer Schaltung führt. Die niedrige Schwellenspannung ermöglicht ein einfaches Ansteuern mit gängigen Mikrocontroller-Ausgängen oder Low-Voltage-Gate-Treibern, was die Designkomplexität reduziert.
Vorteile gegenüber herkömmlichen Bipolar-Transistoren und älteren MOSFETs
Im Vergleich zu Bipolar-Transistoren bieten MOSFETs wie der ISZ019N03L5S eine spannungsgesteuerte Charakteristik, was bedeutet, dass sie mit geringem Strom angesteuert werden können, anstatt hohem Strom. Dies reduziert die Belastung des Treibers und verbessert die Energieeffizienz. Gegenüber älteren MOSFET-Generationen zeichnet sich der ISZ019N03L5S durch eine signifikant niedrigere RDS(on) bei gleicher oder sogar höherer Strombelastbarkeit aus. Dies resultiert in geringeren Verlusten, weniger Wärmeentwicklung und ermöglicht kompaktere Kühllösungen oder sogar den Verzicht auf aufwendige Kühlkörper in vielen Anwendungen.
Einsatzmöglichkeiten in der modernen Elektronik
Die vielseitigen Eigenschaften des ISZ019N03L5S prädestinieren ihn für eine breite Palette von Hightech-Anwendungen:
- Schaltnetzteile (SMPS): Insbesondere in Hochfrequenz-Topologien zur Steigerung der Effizienz und Reduzierung der Größe.
- DC/DC-Wandler: Von Niedrigspannungs- bis zu Mittelspannungsanwendungen, wo Energieeffizienz entscheidend ist.
- Batteriemanagementsysteme (BMS): Für effizientes Schalten von Lasten und Batterien, zur Optimierung der Laufzeit und Sicherheit.
- Motorsteuerung: Für präzise und energieeffiziente Steuerung von Gleichstrommotoren in verschiedenen Branchen.
- LED-Treiber: Zur Steuerung von Hochleistungs-LEDs, wo schnelle Schaltzeiten und geringe Verluste wichtig sind.
- Lastschalter und Power-Management: In industriellen Automatisierungssystemen und Unterhaltungselektronik.
Produkt-Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller-Teilenummer | ISZ019N03L5S |
| Max. Drain-Source Spannung (Vds) | 30 V |
| Max. Gate-Source Spannung (Vgs) | ±20 V |
| Max. Drain-Strom (Id) bei 25°C | 40 A |
| RDS(on) (Max.) bei Vgs=10V, Id=20A | 0,0016 Ohm |
| Gate-Ladung (Qg) (Typisch) | Keine genauen Werte verfügbar, aber optimiert für schnelles Schalten. |
| Schwellenspannung (Vgs(th)) (Typisch) | Keine genauen Werte verfügbar, aber typisch für niedrige Schaltspannungen. |

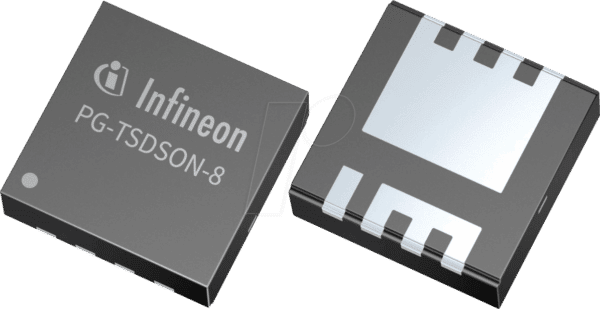

| Gehäuseform | QFN-8 |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Thermischer Widerstand (RthJA) | Sehr gering dank QFN-8-Gehäuse mit guter thermischer Anbindung. |
Vorteile der QFN-8-Bauform
Das QFN-8-Gehäuse (Quad Flat No-leads) ist eine oberflächenmontierbare Gehäuseform, die für ihre hervorragenden elektrischen und thermischen Eigenschaften bekannt ist. Die kompakte Bauweise reduziert die parasitären Induktivitäten und Kapazitäten, was zu einer verbesserten Schaltleistung und geringeren EMI-Emissionen führt. Die großflächige Kupferfläche unterhalb des Chips ermöglicht eine effiziente Wärmeabfuhr, was für Hochleistungs-MOSFETs wie den ISZ019N03L5S entscheidend ist, um Überhitzung zu vermeiden und die Lebensdauer der Komponente zu maximieren. Dies ermöglicht den Einsatz in dicht gepackten Platinendesigns, wo Platz und Wärmeableitung kritisch sind.
Optimierung für geringe Verluste
Die Kombination aus extrem niedriger RDS(on) und den schnellen Schaltzeiten des ISZ019N03L5S minimiert sowohl leitungsbedingte Verluste als auch Schaltverluste. Bei der Leitungsphase sorgt der niedrige Widerstand für eine minimale Energieumwandlung in Wärme. Während des Schaltvorgangs, wenn der MOSFET von leitend nach sperrend (und umgekehrt) wechselt, treten kurzzeitige Verluste auf. Die geringe Gate-Ladung und die optimierte interne Struktur dieses MOSFETs minimieren diese Schaltverluste, was ihn ideal für Anwendungen mit hohen Schaltfrequenzen macht, bei denen Schaltverluste einen signifikanten Anteil der Gesamteffizienz ausmachen.
FAQ – Häufig gestellte Fragen zu ISZ019N03L5S – MOSFET, N-Kanal, 30 V, 40A, RDS(on) 0,0016 Ohm, QFN-8
Kann der ISZ019N03L5S in Anwendungen mit höheren Spannungen als 30V eingesetzt werden?
Nein, die maximale Drain-Source Spannung (Vds) für den ISZ019N03L5S beträgt 30V. Der Einsatz in Systemen mit höheren Spannungen kann zur Zerstörung der Komponente führen. Für höhere Spannungsanforderungen sollten MOSFETs mit entsprechenden Spezifikationen gewählt werden.
Welche Art von Gate-Treiber wird für den ISZ019N03L5S empfohlen?
Aufgrund seiner geringen Gate-Ladung und Schwellenspannung kann der ISZ019N03L5S mit einer Vielzahl von Gate-Treibern angesteuert werden, einschließlich gängiger Logikpegel-Ausgänge von Mikrocontrollern. Für optimale Schaltgeschwindigkeiten und zur Minimierung von Schaltverlusten wird jedoch die Verwendung eines dedizierten MOSFET-Gate-Treibers empfohlen, der schnelle Anstiegs- und Abfallzeiten des Gate-Signals gewährleisten kann.
Wie wirkt sich die niedrige RDS(on) auf die Wärmeentwicklung aus?
Eine niedrige RDS(on) bedeutet, dass bei einem gegebenen Strom durch den MOSFET weniger Leistung in Wärme umgewandelt wird (Verlustleistung = I² RDS(on)). Dies reduziert die gesamte Wärmeentwicklung im Bauteil erheblich, was zu einer besseren thermischen Leistung, einer längeren Lebensdauer und potenziell kleineren Kühllösungen führt.
Ist der ISZ019N03L5S für Automotive-Anwendungen geeignet?
Obwohl der ISZ019N03L5S für anspruchsvolle Anwendungen entwickelt wurde und über eine breite Betriebstemperatur verfügt, sind spezifische Automotive-Qualifizierungen (z.B. AEC-Q101) nicht in den Standard-Spezifikationen aufgeführt. Für sicherheitskritische Automotive-Anwendungen sollten stets explizit für diesen Sektor qualifizierte Bauteile verwendet werden.
Was sind die Hauptvorteile des QFN-8-Gehäuses im Vergleich zu anderen Oberflächenmontagegehäusen?
Das QFN-8-Gehäuse bietet im Vergleich zu vielen anderen Oberflächenmontagegehäusen eine deutlich verbesserte thermische Anbindung über die Bodenfläche des Gehäuses. Dies ermöglicht eine effizientere Wärmeableitung. Zudem sind die parasitären Induktivitäten und Kapazitäten geringer, was zu einer besseren Hochfrequenzleistung und schnelleren Schaltzeiten führt.
Welche Art von Schaltungen profitiert am meisten von den schnellen Schaltgeschwindigkeiten des ISZ019N03L5S?
Schaltungen, die von schnellen Schaltgeschwindigkeiten profitieren, sind insbesondere solche, die mit hohen Frequenzen arbeiten und bei denen Schaltverluste einen signifikanten Teil der Gesamtverlustleistung ausmachen. Dazu gehören unter anderem moderne Schaltnetzteile (SMPS), DC/DC-Wandler mit PWM-Steuerung, induktive Laststeuerungen und Anwendungen im Bereich der Leistungsübertragung.
