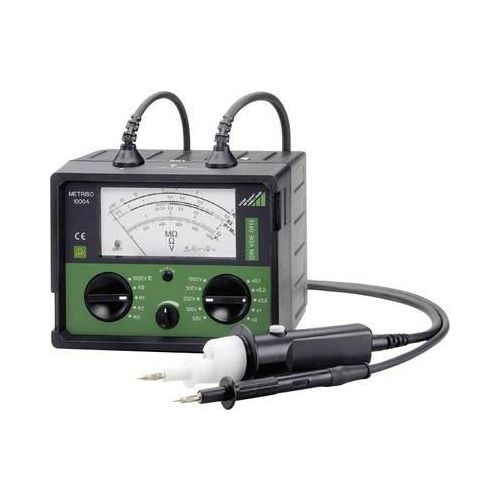

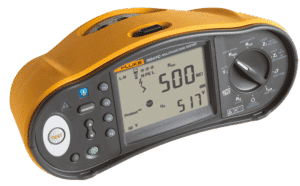

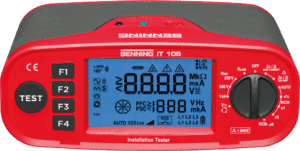

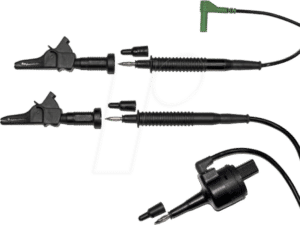

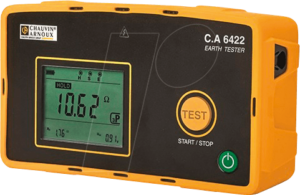

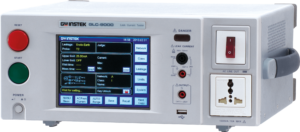

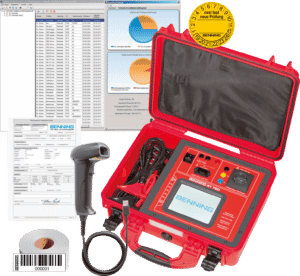

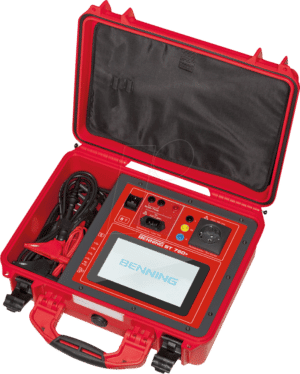

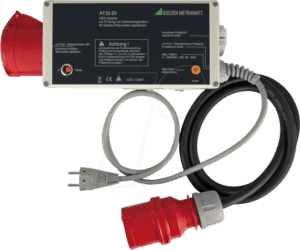

Hochwertige Isolationsmessgeräte für maximale Sicherheit und Effizienz
Bei Lan.de bieten wir Ihnen eine umfassende Auswahl an professionellen Isolationsmessgeräten, die für eine Vielzahl von Anwendungsbereichen unerlässlich sind. Von der präzisen Fehlererkennung in elektrischen Anlagen über die Gewährleistung der Sicherheit in industriellen Umgebungen bis hin zur Einhaltung strenger Normen – unsere Geräte sind darauf ausgelegt, Ihnen zuverlässige Messergebnisse zu liefern. Ob für Elektriker, Ingenieure, Wartungstechniker oder Prüfer, hier finden Sie das passende Instrument zur Überprüfung der Isolation von Kabeln, Maschinen, Transformatoren und generell elektrischen Betriebsmitteln.
Worauf Sie beim Kauf eines Isolationsmessgeräts achten sollten
Die Auswahl des richtigen Isolationsmessgeräts ist entscheidend für die Sicherheit und Funktionalität Ihrer elektrischen Systeme. Berücksichtigen Sie folgende Kernkriterien, um eine fundierte Kaufentscheidung zu treffen:
- Messspannung: Die erforderliche Prüfspannung hängt von der Nennspannung des zu prüfenden Systems ab. Üblich sind Prüfspannungen von 250 V, 500 V und 1000 V, aber auch höhere Werte sind für spezielle Anwendungen verfügbar.
- Messbereich und Genauigkeit: Achten Sie auf den Umfang des Messbereichs (oft in Megaohm, MΩ) und die angegebene Genauigkeit. Präzisere Geräte liefern zuverlässigere Ergebnisse, insbesondere bei sehr hohen Isolationswiderständen.
- Normenkonformität: Prüfen Sie, ob das Messgerät den relevanten nationalen und internationalen Normen entspricht, wie z.B. DIN VDE 0100-600, DIN VDE 0413 oder IEC 61557. Dies ist für sicherheitsrelevante Prüfungen oft zwingend erforderlich.
- Sicherheitsmerkmale: Moderne Geräte verfügen über Schutzfunktionen wie automatische Entladung von Kapazitäten, Verpolungsschutz und eine Anzeige für gefährliche Spannungen.
- Bedienkomfort und Anzeige: Eine klare, gut ablesbare Anzeige (digital oder analog), einfache Bedienung und zusätzliche Funktionen wie eine PI- (Polarisationsindex) oder DAR- (Dielektric Absorption Ratio) Messung können die Analyse vereinfachen.
- Robustheit und Mobilität: Für den Einsatz im Außendienst oder in rauen Umgebungen sind Geräte mit robustem Gehäuse, spritzwassergeschützter Ausführung (IP-Schutzklasse) und praktischen Tragegurten von Vorteil.

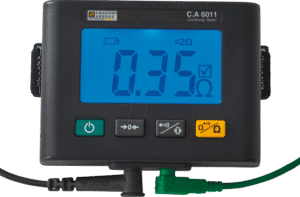

- Zusatzfunktionen: Manche Modelle bieten erweiterte Funktionen wie Durchgangsprüfung, niederohmige Messungen, Messung von Ableitströmen oder die Speicherung von Messwerten.

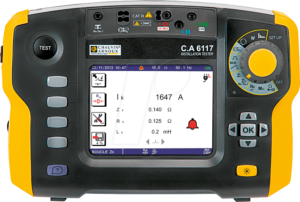

- Hersteller und Zertifizierungen: Renommierte Hersteller wie Gossen Metrawatt, Chauvin Arnoux, Fluke oder Kyoritsu stehen für Qualität und Zuverlässigkeit. Achten Sie auf Prüfzeichen und Kalibrierzertifikate.
Anwendungsbereiche und Technologien von Isolationsmessgeräten
Isolationsmessgeräte sind essenziell für die Gewährleistung der elektrischen Sicherheit und die vorbeugende Instandhaltung von elektrischen Anlagen und Geräten. Ihre Einsatzmöglichkeiten reichen von der regelmäßigen Prüfung von Hausinstallationen bis hin zur komplexen Analyse von Hochspannungssystemen in der Industrie.
Grundprinzip der Isolationsmessung
Isolationsmessgeräte, auch Megohmmeter oder Isolationsprüfgeräte genannt, arbeiten nach dem Prinzip der Widerstandsmessung. Sie legen eine definierte Gleichspannung an die zu prüfende Isolation an und messen den daraus resultierenden Strom. Aus Spannung (U) und Strom (I) wird der Isolationswiderstand (R) nach dem Ohm’schen Gesetz (R = U / I) berechnet. Ein hoher Isolationswiderstand bedeutet eine gute Isolation, während ein niedriger Wert auf Beschädigungen, Feuchtigkeit oder Verschmutzung hindeutet, was zu Kriechströmen und im schlimmsten Fall zu Kurzschlüssen oder Bränden führen kann.
Technologische Entwicklungen und Innovationen
Moderne Isolationsmessgeräte sind weit mehr als einfache Spannung-Strom-Messgeräte. Sie integrieren fortschrittliche Mikroprozessor-Technologie für präzisere Messungen und automatisierte Prüfabläufe. Dazu gehören:
- Variable Prüfspannungen: Ermöglichen die Anpassung an verschiedene Prüfobjekte und Normen.
- Automatische Testsequenzen: Funktionen wie der „Rampentest“ oder die automatische Ermittlung von PI und DAR beschleunigen und vereinfachen die Prüfung komplexer Systeme.
- Datenlogger-Funktionen: Zur Speicherung von Messwerten über längere Zeiträume für Trendanalysen und zur Dokumentation.
- Schnittstellen für Datenübertragung: USB oder Bluetooth ermöglichen die einfache Übertragung von Messdaten auf PCs oder mobile Geräte zur Weiterverarbeitung und Berichterstellung.
- CAT-Kategorien (Überspannungskategorien): Wichtig für die Sicherheit bei Messungen in unterschiedlichen Stromkreisen (CAT II für Haushaltsgeräte, CAT III für Verteilungen, CAT IV für Hauptanschlüsse).
Relevante Normen und Standards
Die korrekte Durchführung von Isolationsmessungen ist durch eine Reihe von Normen geregelt, die die Sicherheit und Zuverlässigkeit gewährleisten. Zu den wichtigsten gehören:
- DIN VDE 0100-600: „Errichten von Niederspannungsanlagen – Teil 6: Prüfung“. Diese Norm legt die Anforderungen an die Erst- und Wiederholungsprüfung elektrischer Anlagen fest, einschließlich der Isolationsmessung.
- DIN VDE 0413: „Elektrische Sicherheit von Kleinspannungsgeräten für die Anwendung in Haushalt und ähnlichen Zwecken“ und „Elektrische Geräte für Mess-, Steuer-, Regel- und Laborverwendung“.
- IEC 61557-Serie: Internationale Normenreihe für elektrische Sicherheitsprüfungen in Niederspannungsanlagen.
- BGV A3 / DGUV Vorschrift 3: Vorschriften zur Prüfung elektrischer Anlagen und Betriebsmittel in Deutschland.
Die Einhaltung dieser Normen ist nicht nur für die gesetzliche Konformität, sondern vor allem für die Sicherheit von Personen und Sachwerten unerlässlich.
Vergleich von Isolationsmessgeräten: Kriterien im Überblick
Um Ihnen die Auswahl zu erleichtern, haben wir die wichtigsten Unterscheidungsmerkmale von Isolationsmessgeräten in einer Tabelle zusammengefasst:
| Merkmal | Beschreibung | Typische Anwendungsbereiche | Beispiele für Messwerte/Funktionen | Relevante Normen/Standards |
|---|---|---|---|---|
| Messspannung | Die vom Gerät ausgegebene Gleichspannung zur Isolationsprüfung. | Niederspannung (100-1000 V), Mittelspannung (>1 kV) | 250 V, 500 V, 1000 V, 2500 V, 5000 V | DIN VDE 0100, IEC 61557 |
| Messbereich (Isolation) | Der Bereich, in dem der Isolationswiderstand gemessen werden kann. | Allgemeine Elektroinstallationen, Motorwicklungen, Kabelprüfungen | 0,1 MΩ bis 200 GΩ, 10 TΩ | |
| Genauigkeit | Die Präzision, mit der das Gerät misst. | Sicherheitskritische Prüfungen, Forschung & Entwicklung | ± 1 %, ± 2 %, ± 5 % | |
| Sonderfunktionen | Zusätzliche Prüfungen zur umfassenden Zustandsbewertung. | Diagnose von isolationsschäden, Alterungsanalyse | PI-Test (Polarisationsindex), DAR-Test (Dielektric Absorption Ratio), Rampentest, V-Speicher | |
| Display & Bedienung | Art der Anzeige und Benutzerfreundlichkeit. | Alle Anwendungsbereiche | Digitalanzeige, beleuchtet, intuitive Menüführung, beleuchtete Tasten | |
| Schnittstellen & Datenspeicherung | Möglichkeit zur Datenübertragung und Speicherung. | Dokumentation, Langzeitüberwachung, mobile Datenerfassung | USB, Bluetooth, SD-Karte, integrierter Speicher | |
| Schutzart (IP) | Schutz gegen Staub und Wasser. | Baustellen, feuchte Umgebungen, Industrie | IP54, IP65 | |
| Überspannungskategorie (CAT) | Sicherheit bei Messungen in verschiedenen Stromkreisen. | Messen an Steckdosen (CAT II), Verteilungen (CAT III), Hauptanschlüssen (CAT IV) | CAT II, CAT III, CAT IV | IEC 61010-1 |
Häufig gestellte Fragen zu Isolationsmessgeräten

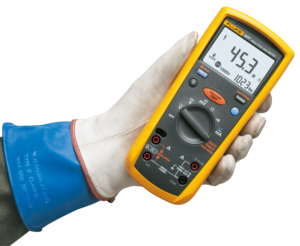

Was ist der Unterschied zwischen einem Isolationsmessgerät und einem Multimeter?
Ein Multimeter ist ein vielseitiges Messgerät, das primär Spannungen, Ströme und Widerstände misst. Ein Isolationsmessgerät (Megohmmeter) ist spezialisiert auf die Messung sehr hoher Widerstände (im Megaohm-Bereich und darüber) und nutzt dafür hohe Gleichprüfspannungen, die für ein Multimeter unüblich und potenziell schädlich sind. Die Hauptaufgabe des Isolationsmessgeräts ist die Beurteilung der Güte von Isolationen.
Welche Prüfspannung benötige ich für meine Anlage?
Die benötigte Prüfspannung richtet sich nach der Nennspannung der zu prüfenden Anlage und den Vorgaben relevanter Normen. Für typische Hausinstallationen mit 230/400 V genügen oft 500 V Prüfspannung. Bei höheren Nennspannungen oder für spezifische Prüfungen können 1000 V oder mehr erforderlich sein. Konsultieren Sie stets die einschlägigen Normen oder die Dokumentation Ihres Prüflings.
Was bedeuten die Abkürzungen PI und DAR?
PI steht für Polarisationsindex und DAR für Dielektric Absorption Ratio. Beide sind Kennzahlen, die zur Beurteilung des Zustands und des Alterungsgrads einer Isolation herangezogen werden. Der PI-Wert beschreibt das Verhältnis des Isolationswiderstands nach 10 Minuten Messzeit zum Widerstand nach 1 Minute. Der DAR-Wert ist das Verhältnis des Widerstands nach 1 Minute zum Widerstand nach 30 Sekunden. Ein steigender PI-Wert und ein DAR-Wert nahe 1 deuten auf eine gute und intakte Isolation hin.
Wie oft muss eine Isolationsmessung durchgeführt werden?
Die Frequenz von Isolationsmessungen hängt von verschiedenen Faktoren ab: der Art der Anlage, den Umgebungsbedingungen, der Nutzung und den gesetzlichen Vorschriften bzw. Normen (z.B. DGUV Vorschrift 3). Für ortsfeste elektrische Anlagen werden in der Regel Wiederholungsprüfungen in Intervallen von 1 bis 4 Jahren empfohlen. Bei ortsveränderlichen Geräten sind kürzere Intervalle üblich. Regelmäßige Prüfungen sind essenziell zur frühzeitigen Erkennung von Mängeln.
Kann ich mit einem Isolationsmessgerät einen Kurzschluss messen?
Nein, ein Isolationsmessgerät ist nicht für die direkte Messung von Kurzschlüssen konzipiert. Es misst den Widerstand der Isolation gegen Erde oder zwischen Leitern unter Anwendung einer hohen Spannung. Ein Kurzschluss würde einen extrem niedrigen Widerstand aufweisen und die Messung des Isolationswiderstands mit einem solchen Gerät wäre nicht aussagekräftig und könnte sogar gefährlich sein. Für die Fehlerlokalisierung bei Kurzschlüssen werden andere Messverfahren und Geräte benötigt.
Was bedeutet die Überspannungskategorie CAT IV?
Die Überspannungskategorie (CAT) klassifiziert die Sicherheit von Messgeräten bei Messungen in unterschiedlichen Umgebungen. CAT IV bezieht sich auf Messungen an der Quelle der Niederspannungsinstallation, wie z.B. an Hauptstromzählern, Einspeisungen von Gebäuden oder Freileitungen. Messungen in dieser Kategorie sind mit dem höchsten Risiko transienter Überspannungen verbunden, daher müssen Geräte für CAT IV besonders robust und sicher ausgelegt sein, um das Personal vor gefährlichen Spannungsspitzen zu schützen.
Welche Rolle spielt die Temperatur bei Isolationsmessungen?
Die Temperatur beeinflusst den Isolationswiderstand erheblich. Bei steigender Temperatur sinkt der Isolationswiderstand und umgekehrt. Daher ist es wichtig, dass Prüfungen unter vergleichbaren Temperaturbedingungen durchgeführt werden oder die Messergebnisse auf eine Standardtemperatur (oft 20 °C) umgerechnet werden, um sie vergleichbar zu machen. Viele moderne Geräte bieten diese Korrekturfunktion oder zeigen die Umgebungstemperatur an.
