IRLU3110Z: Hochleistungs-N-Kanal-MOSFET für anspruchsvolle Schaltanwendungen
Sie suchen einen zuverlässigen und leistungsstarken MOSFET für Ihre komplexen Schaltungsprojekte, der hohe Ströme sicher schalten kann und dabei maximale Effizienz bietet? Der IRLU3110Z ist die ideale Wahl für Ingenieure und Entwickler, die auf bewährte Halbleitertechnologie für anspruchsvolle Energieverwaltungsaufgaben setzen. Dieser N-Kanal-MOSFET wurde speziell entwickelt, um höchste Schaltgeschwindigkeiten und geringe Einschaltwiderstände zu vereinen und so die Leistung und Zuverlässigkeit Ihrer Systeme zu optimieren.
Die Vorteile des IRLU3110Z im Überblick
Im Vergleich zu Standard-MOSFETs bietet der IRLU3110Z entscheidende Leistungsvorteile, die ihn zur überlegenen Wahl für professionelle Anwendungen machen. Seine optimierte Zellstruktur und das fortschrittliche Fertigungsverfahren ermöglichen eine signifikant reduzierte Gate-Ladung und einen niedrigeren Drain-Source-Schaltwiderstand (RDS(on)). Dies führt zu geringeren Schaltverlusten und einer gesteigerten Energieeffizienz, was insbesondere in leistungskritischen Systemen von immenser Bedeutung ist. Die hohe Stromtragfähigkeit und die robuste Avalanche-Festigkeit gewährleisten zudem eine außergewöhnliche Zuverlässigkeit und Langlebigkeit, selbst unter widrigen Betriebsbedingungen.
- Maximale Effizienz: Geringer RDS(on) minimiert Energieverluste während des Schaltens.
- Hohe Stromtragfähigkeit: Ausgelegt für kontinuierliche Ströme von bis zu 63A, ideal für Hochleistungsanwendungen.
- Schnelle Schaltgeschwindigkeiten: Niedrige Gate-Ladung ermöglicht schnelle An- und Abschaltzeiten, wichtig für Frequenzanwendungen.
- Zuverlässigkeit und Robustheit: Hohe Avalanche-Energie-Bewertung (EAS) schützt vor Überspannungsspitzen.
- Optimale Wärmeableitung: TO-251AA Gehäuse ermöglicht effizientes Wärmemanagement in kompakter Bauform.
- Breiter Spannungsbereich: 100V Drain-Source-Spannung (VDS) für vielfältige Einsatzmöglichkeiten.
- Hohe Leistungsdissipation: Bis zu 140W Verlustleistung bei richtiger Kühlung.
Technische Spezifikationen und Anwendungsbereiche
Der IRLU3110Z ist ein N-Kanal-Leistungs-MOSFET, der sich durch seine hervorragenden elektrischen Eigenschaften und seine robuste Bauweise auszeichnet. Mit einer maximalen Drain-Source-Spannung von 100V und einer kontinuierlichen Drain-Strombelastbarkeit von 63A ist er prädestiniert für den Einsatz in einer Vielzahl von energieintensiven Schaltungen. Die Leistungsdissipation von 140W bei 25°C Gehäusetemperatur unterstreicht seine Fähigkeit, hohe Wärmelasten zu bewältigen, vorausgesetzt, eine angemessene Kühlung wird sichergestellt.
Die geringe typische Gate-Schwellenspannung (VGS(th)) von 4V erleichtert die Ansteuerung mit niedrigeren Spannungen, was die Kompatibilität mit einer breiteren Palette von Mikrocontrollern und Treiberschaltungen erhöht. Der niedrige typische Drain-Source-Schaltwiderstand von nur 0.016 Ohm (bei VGS=10V, ID=63A) minimiert die ohmschen Verluste während des Leitungsbetriebs, was zu einer gesteigerten Gesamteffizienz des Systems führt. Dies ist entscheidend für Anwendungen, bei denen Energieeffizienz oberste Priorität hat, wie z.B. in Stromversorgungen, Motorsteuerungen oder Wechselrichtern.

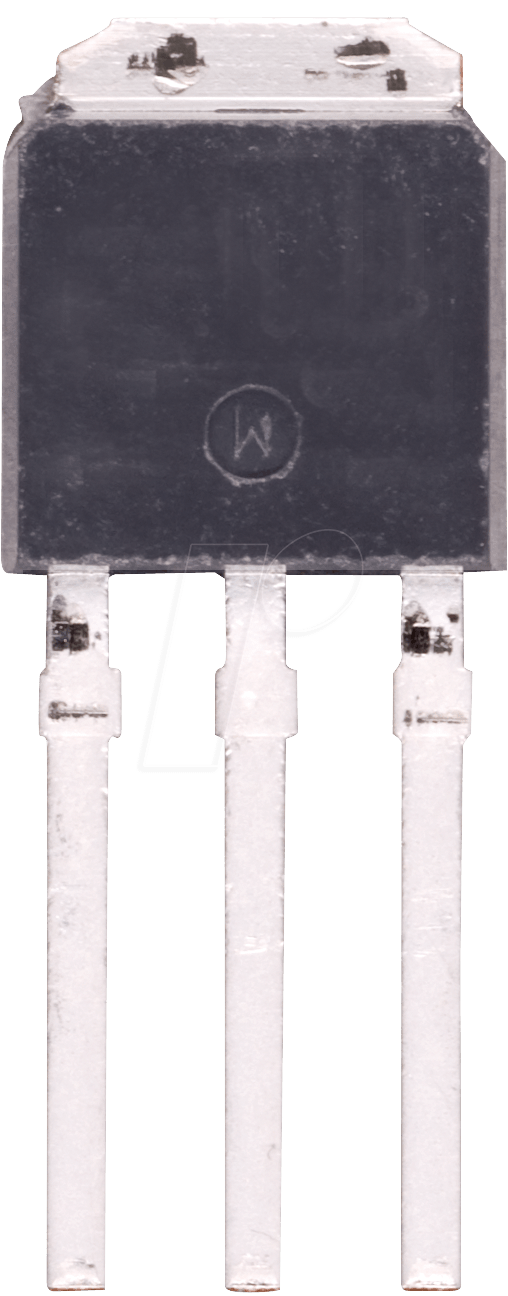

Das TO-251AA (auch bekannt als I-PAK) Gehäuse ist eine kompakte und kostengünstige Lösung für Oberflächenmontage (SMD) mit guten thermischen Eigenschaften. Es eignet sich hervorragend für Anwendungen, bei denen Platzbeschränkungen eine Rolle spielen und dennoch eine effiziente Wärmeableitung erforderlich ist. Die integrierte Diode bietet zusätzlichen Schutz gegen Spannungsspitzen.
Typische Einsatzgebiete des IRLU3110Z umfassen:
- Schaltnetzteile (SMPS): Hohe Effizienz und schnelle Schaltzeiten sind hier entscheidend für die Leistungsoptimierung.
- Motorsteuerungen: Präzise und schnelle Steuerung von Gleichstrom- und bürstenlosen DC-Motoren.
- DC-DC-Wandler: Effiziente Wandlung von Spannungsniveaus in verschiedenen Leistungsklassen.
- Batteriemanagementsysteme: Zuverlässiges Schalten und Schutz in Batteriesystemen.
- Industrielle Automatisierung: Steuerung und Überwachung von Leistungsschaltungen in industriellen Anlagen.
- Beleuchtungssysteme: Steuerung von LED-Treibern und leistungsstarken Beleuchtungsmodulen.
- Solar- und erneuerbare Energien: Komponenten in Wechselrichtern und Ladereglern.
Detaillierte Produktmerkmale
Der IRLU3110Z repräsentiert die Spitze der modernen MOSFET-Technologie und bietet eine Fülle von Merkmalen, die ihn für professionelle Entwicklungen unverzichtbar machen. Seine N-Kanal-Konfiguration ist die gebräuchlichste für viele Hochleistungsanwendungen, da sie eine einfache Ansteuerung und gute Performance bietet.
Die Avalanche-Festigkeit ist ein besonders hervorzuhebendes Merkmal. Die Single-Avalanche-Energie (EAS) von 280mJ (bei L=1mH, IAR=24A) bedeutet, dass der MOSFET kurzfristige Energieimpulse sicher absorbieren kann, ohne beschädigt zu werden. Dies ist ein kritischer Faktor für die Zuverlässigkeit in Umgebungen mit potenziellen Spannungsspitzen, wie sie in induktiven Lasten oder bei schnellem Abschalten auftreten können.
Die Gate-Ladung (Qg) ist mit typisch 115nC relativ gering, was zu schnellen Schaltzeiten führt. Eine niedrigere Gate-Ladung erfordert weniger Energie zur Ansteuerung des MOSFETs, was die Effizienz erhöht und die Notwendigkeit für starke Treiberschaltungen reduziert. Dies ist ein direkter Vorteil gegenüber älteren oder weniger optimierten MOSFETs, die höhere Gate-Ladungen aufweisen und somit langsamere Schaltflanken haben.
Der thermische Widerstand von Gehäuse zu Umgebung (RthJA) ist stark von der Montageoberfläche und der Kühlmethode abhängig. Bei typischen SMD-Montagen auf einer Leiterplatte kann er erheblich variieren. Die Angabe des thermischen Widerstands von Gehäuse zu Kühlkörper (RthJC) mit typisch 0.9°C/W ist jedoch aussagekräftig und zeigt, dass bei einer guten Anbindung an einen Kühlkörper eine sehr effektive Wärmeableitung möglich ist, was die hohe Leistungsdissipation von 140W erst realisierbar macht.
Die ESD-Empfindlichkeit (Electrostatic Discharge) ist ein wichtiger Faktor für die Handhabung und Montage. Der IRLU3110Z ist in der Regel für typische ESD-Schutzmaßnahmen ausgelegt, die bei der Handhabung von Halbleiterbauteilen üblich sind. Genaue Werte sind oft im Datenblatt spezifiziert und sollten bei der Handhabung berücksichtigt werden.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | N-Kanal-MOSFET |
| Maximale Drain-Source-Spannung (VDS) | 100V |
| Kontinuierliche Drain-Strombelastbarkeit (ID bei TC=25°C) | 63A |
| Maximale Leistungsdissipation (PD bei TC=25°C) | 140W |
| Typischer Drain-Source-Schaltwiderstand (RDS(on) bei VGS=10V, ID=63A) | 0.016 Ω |
| Gate-Schwellenspannung (VGS(th)) | 4V (typisch) |
| Gehäuse | TO-251AA (I-PAK) |
| Single-Avalanche-Energie (EAS bei L=1mH, IAR=24A) | 280mJ |
| Gate-Ladung (Qg) | 115nC (typisch) |
| Thermischer Widerstand Gehäuse zu Kühlkörper (RthJC) | 0.9 °C/W (typisch) |
FAQ – Häufig gestellte Fragen zu IRLU3110Z – MOSFET, N-CH, 100V, 63A, 140W, TO-251AA
Ist der IRLU3110Z für den Einsatz in Hochfrequenzanwendungen geeignet?
Ja, der IRLU3110Z eignet sich gut für Hochfrequenzanwendungen. Seine geringe Gate-Ladung und die damit verbundenen schnellen Schaltzeiten ermöglichen effizientes Schalten bei höheren Frequenzen. Die genaue Einsatzgrenze hängt jedoch von der spezifischen Schaltungstopologie und den Anforderungen an die Signalintegrität ab. Konsultieren Sie das detaillierte Datenblatt für spezifische Kennlinien und Empfehlungen.
Wie wichtig ist die Kühlung für den IRLU3110Z?
Die Kühlung ist für den IRLU3110Z von entscheidender Bedeutung, um seine Nennleistung von 140W zu erreichen und aufrechtzuerhalten. Ohne adäquate Kühlung wird der MOSFET schnell überhitzen und seine Leistungsgrenzen überschreiten, was zu einem Ausfall führen kann. Das TO-251AA-Gehäuse bietet zwar eine gewisse Wärmeableitung, für Dauerbetrieb bei hohen Strömen und Leistungen ist jedoch die Anbindung an eine gute Leiterbahn oder ein zusätzlicher Kühlkörper in der Regel unerlässlich.
Welche Art von Lasten kann der IRLU3110Z schalten?
Der IRLU3110Z ist für das Schalten einer breiten Palette von Lasten konzipiert, darunter ohmsche Lasten, induktive Lasten (wie Motoren und Spulen) und kapazitive Lasten. Seine hohe Stromtragfähigkeit und Spannungsfestigkeit machen ihn besonders geeignet für Leistungsanwendungen. Bei induktiven Lasten ist die interne Freilaufdiode oder eine externe Beschaltung zu beachten, um Überspannungen beim Abschalten abzuleiten.
Kann der IRLU3110Z mit einem 5V-Signal angesteuert werden?
Die typische Gate-Schwellenspannung (VGS(th)) des IRLU3110Z liegt bei 4V. Eine Ansteuerung mit 5V ist prinzipiell möglich, jedoch erreicht der MOSFET bei niedrigeren Gate-Spannungen möglicherweise nicht seinen minimalen Einschaltwiderstand (RDS(on)). Für den optimalen Betrieb und die geringsten Verluste wird eine Ansteuerung mit 10V VGS empfohlen, wie sie oft im Datenblatt für die RDS(on)-Spezifikation verwendet wird. Es kann eine Gate-Treiberschaltung erforderlich sein, um die notwendige Gate-Spannung zu erreichen und die Schaltgeschwindigkeiten zu optimieren.
Ist der IRLU3110Z für den Dauerbetrieb bei maximaler Strombelastung ausgelegt?
Der IRLU3110Z ist für einen kontinuierlichen Drain-Strom von 63A bei einer Gehäusetemperatur von 25°C spezifiziert. Bei höheren Temperaturen reduziert sich die maximal zulässige Strombelastung erheblich. Um den Dauerbetrieb bei 63A sicherzustellen, muss die Wärmeabfuhr durch eine entsprechende Leiterplattengestaltung oder einen Kühlkörper sichergestellt werden, sodass die Gehäusetemperatur innerhalb sicherer Betriebsgrenzen bleibt. Das Datenblatt enthält Derating-Kurven, die Aufschluss über die zulässige Strombelastung bei verschiedenen Temperaturen geben.
Welche Vorteile bietet die N-Kanal-Konfiguration gegenüber einem P-Kanal-MOSFET für diese Anwendung?
Die N-Kanal-Konfiguration bietet generell Vorteile in Bezug auf den Einschaltwiderstand (RDS(on)) bei gleicher Chipfläche und Technologie. Das bedeutet, dass N-Kanal-MOSFETs oft effizienter sind und geringere Verluste aufweisen. Außerdem ist die Ansteuerung von N-Kanal-MOSFETs, insbesondere im sogenannten Low-Side-Schalten (zwischen Last und Masse), einfacher und erfordert oft weniger komplexe Treiberschaltungen im Vergleich zum High-Side-Schalten von P-Kanal-MOSFETs, die eine negative Gate-Spannung relativ zur Source benötigen.
