IRLML5203 – Der P-Kanal MOSFET für präzise Schaltanwendungen
Sie suchen nach einer zuverlässigen und effizienten Lösung für das Schalten von Lasten in Ihrer Elektronikentwicklung, insbesondere wenn negative Spannungen im Spiel sind? Der IRLML5203, ein P-Kanal MOSFET mit einer Spannungsfestigkeit von -30 V und einem Dauerstrom von -3 A, bietet genau diese Leistung. Dieses Bauteil ist ideal für Ingenieure, Entwickler und Hobbyisten, die präzise Kontrolle über Stromflüsse benötigen und dabei auf einen geringen Spannungsabfall und hohe Schaltgeschwindigkeiten Wert legen.
Leistungsstarke Schalttechnologie für anspruchsvolle Projekte
Der IRLML5203 zeichnet sich durch seine herausragende Performance in anspruchsvollen Schaltungen aus. Als P-Kanal MOSFET ermöglicht er das Schalten von Lasten, die mit der negativen Spannungschiene verbunden sind, eine Funktionalität, die in vielen Designs, von Stromversorgungen bis hin zu Motorsteuerungen, unverzichtbar ist. Seine geringe Durchlasswiderstand (RDS(on)) von nur 0,098 Ohm bei einer Gate-Source-Spannung von -10 V minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was zu einer gesteigerten Effizienz und Langlebigkeit Ihrer Schaltungen führt. Im Vergleich zu Standard-MOSFETs oder bipolaren Transistoren bietet der IRLML5203 eine überlegene Leistungsdichte und eine einfachere Ansteuerung, da er mit niedrigeren Gate-Spannungen schaltet.
Herausragende Vorteile des IRLML5203
- Hohe Effizienz: Der niedrige RDS(on)-Wert von 0,098 Ohm minimiert den Spannungsabfall und somit die Energieverluste, was zu einer verbesserten Gesamteffizienz Ihrer Schaltung beiträgt.
- Präzise Steuerung: Ermöglicht das präzise Schalten von Lasten, die mit der negativen Spannungsrail verbunden sind, mit einer garantierten Leistung und Zuverlässigkeit.

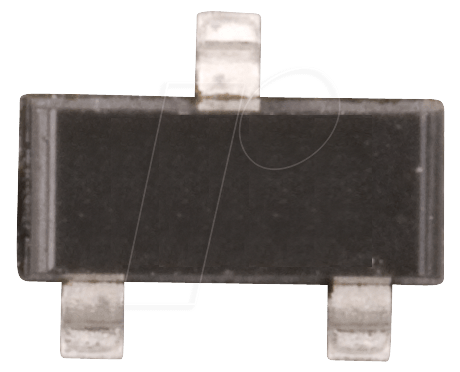

- Kompaktes SOT-23 Gehäuse: Das kleine und flache SOT-23-Gehäuse (Small Outline Transistor) eignet sich hervorragend für Anwendungen mit begrenztem Platzangebot auf der Leiterplatte und erleichtert das SMD-Bestücken.
- Geringe Gate-Ladung: Die geringe Gate-Ladung (Qg) sorgt für schnelle Schaltzeiten und reduziert die Anforderungen an den Ansteuerkreis, was die Designflexibilität erhöht.
- Robuste Spannungsfestigkeit: Mit einer Drain-Source-Spannung (VDS) von -30 V und einem kontinuierlichen Drain-Strom (ID) von -3 A ist der MOSFET für eine breite Palette von Anwendungen geeignet.
- Zuverlässige Performance: Bietet eine konsistente und zuverlässige Leistung, selbst unter anspruchsvollen Betriebsbedingungen, was für kritische Anwendungen unerlässlich ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | P-Kanal MOSFET |
| Drain-Source Spannung (VDS) | -30 V |
| Gate-Source Spannung (VGS) | ±20 V |
| Kontinuierlicher Drain-Strom (ID) | -3 A |
| Pulsierender Drain-Strom (IDM) | -12 A |
| RDS(on) (maximal) bei VGS = -10V, ID = -3A | 0,098 Ohm |
| RDS(on) (maximal) bei VGS = -4.5V, ID = -1A | 0,120 Ohm |
| Gate-Schwellenspannung (VGS(th)) | -1 V bis -2.5 V |
| Betriebstemperatur (TJ) | -55°C bis +150°C |
| Gehäuse | SOT-23 |
| Anwendungsgebiet | Schaltanwendungen, Lastschaltung, DC/DC-Wandler, Batteriemanagementsysteme, Verpolungsschutz, PWM-Steuerung. |
Anwendungsgebiete und Implementierung
Der IRLML5203 ist prädestiniert für eine Vielzahl von Anwendungen, in denen eine effiziente und zuverlässige Steuerung von negativen Spannungsleitungen erforderlich ist. Seine Fähigkeit, hohe Ströme bei geringem Widerstand zu schalten, macht ihn zu einer idealen Wahl für:
- Lastschaltung: Zum Ein- und Ausschalten von Lasten, die mit der negativen Versorgungsspannung verbunden sind.
- DC/DC-Wandler: Als Schlüsselelement in Abwärts- und Aufwärtswandlern, wo er zur Steuerung des Stromflusses eingesetzt wird.
- Batteriemanagementsysteme (BMS): Zur Implementierung von Schutzschaltungen und zur effizienten Steuerung von Lade- und Entladevorgängen.
- Verpolungsschutz: Zum Schutz empfindlicher Schaltungen vor versehentlicher Verpolung der Stromversorgung.
- PWM-Steuerung: Zur präzisen Steuerung von Motoren oder anderen Verbrauchern mittels Pulsweitenmodulation.
Die Ansteuerung des IRLML5203 erfolgt typischerweise durch eine negative Gate-Source-Spannung. Es ist entscheidend, die spezifischen Ansteueranforderungen und die Gate-Ladung des Bauteils zu berücksichtigen, um optimale Schaltzeiten und minimale Verluste zu erzielen. Das kompakte SOT-23-Gehäuse ermöglicht eine einfache Integration in bestehende Designs und ist für moderne SMD-Fertigungsprozesse optimiert.
Sicherheitsaspekte und Handling
Obwohl der IRLML5203 für seine Robustheit bekannt ist, sollten die empfohlenen Betriebsgrenzen stets eingehalten werden. Überlastung über die spezifizierten Drain-Source-Spannung und den kontinuierlichen Drain-Strom hinaus kann zu permanenten Schäden am Bauteil führen. ESD-Schutzmaßnahmen (Electrostatic Discharge) sind beim Handling von Halbleiterbauteilen unerlässlich, um Beschädigungen durch statische Entladungen zu vermeiden. Die maximale Betriebstemperatur von 150°C sollte nicht überschritten werden, um eine zuverlässige Funktion und Langlebigkeit zu gewährleisten. Eine ausreichende Kühlung, insbesondere bei höheren Strömen, kann durch geeignete Leiterbahnführung oder die Verwendung von Kühlkörpern in bestimmten Anwendungen sichergestellt werden.
FAQ – Häufig gestellte Fragen zu IRLML5203 – MOSFET, P-Kanal, -30 V, -3 A, RDS(on) 0,098 Ohm, SOT-23
Was bedeutet P-Kanal MOSFET und wann setze ich ihn ein?
Ein P-Kanal MOSFET ist eine Art von Feldeffekttransistor, der zum Schalten von Lasten verwendet wird, die mit der negativen Spannungsversorgung (GND) verbunden sind. Im Gegensatz zu N-Kanal MOSFETs, die typischerweise die positive Spannung schalten, eignet sich ein P-Kanal MOSFET ideal für Anwendungen, bei denen Sie eine Last „nach Masse“ schalten müssen, oder wenn Sie Verpolungsschutzimplementieren möchten. Sie werden durch Anlegen einer negativen Gate-Source-Spannung eingeschaltet.
Ist der IRLML5203 für den Einsatz in PWM-Schaltungen geeignet?
Ja, der IRLML5203 ist sehr gut für PWM-Anwendungen (Pulsweitenmodulation) geeignet. Seine geringe Gate-Ladung (Qg) ermöglicht schnelle Schaltübergänge, was für eine präzise PWM-Steuerung unerlässlich ist. Dies führt zu einer effizienten Steuerung von Motoren oder der Helligkeit von LEDs, bei denen die Pulsbreite variiert wird, um die durchschnittliche Leistung zu steuern.
Welche Ansteuerungsspannung benötige ich für den IRLML5203?
Der IRLML5203 wird eingeschaltet, indem eine negative Spannung zwischen Gate und Source (VGS) angelegt wird. Die Gate-Schwellenspannung (VGS(th)) liegt typischerweise zwischen -1 V und -2.5 V. Für vollständiges Einschalten (Sättigung) und geringen RDS(on) werden oft negativere Gate-Source-Spannungen wie -10 V oder -20 V verwendet, wie sie in den Spezifikationen angegeben sind. Es ist wichtig, die Datenblattangaben für die gewünschte Anwendung zu konsultieren, um die optimale Ansteuerungsspannung zu ermitteln.
Wie verhält sich der RDS(on) des IRLML5203 bei unterschiedlichen Gate-Spannungen?
Der RDS(on) (Drain-Source-Widerstand im eingeschalteten Zustand) des IRLML5203 ist stark von der Gate-Source-Spannung (VGS) abhängig. Mit zunehmender negativer Gate-Source-Spannung sinkt der RDS(on) und damit auch die Durchlassverluste. In den Spezifikationen sehen Sie beispielsweise, dass der RDS(on) bei VGS = -10 V und ID = -3 A nur 0,098 Ohm beträgt, während er bei VGS = -4.5 V und ID = -1 A auf 0,120 Ohm ansteigt. Dies unterstreicht die Wichtigkeit einer ausreichenden Ansteuerungsspannung für maximale Effizienz.
Kann der IRLML5203 als Verpolungsschutz verwendet werden?
Absolut. Der IRLML5203 eignet sich hervorragend als Verpolungsschutz. Durch seine Konfiguration kann er einen Stromfluss nur in einer Richtung zulassen. Wenn die Stromversorgung versehentlich verpolt wird, sperrt der MOSFET und schützt somit die nachfolgende Schaltung vor Beschädigung. Dies ist besonders nützlich für batteriebetriebene Geräte.
Welche thermischen Überlegungen sind beim Einsatz des IRLML5203 zu beachten?
Obwohl der IRLML5203 relativ effizient ist, generiert er bei höheren Strömen und eingeschaltetem Zustand Wärme durch den RDS(on)-Widerstand. Die maximale Betriebstemperatur beträgt 150°C. Bei Anwendungen, die nahe am maximal zulässigen Dauerstrom von -3 A betrieben werden, ist eine angemessene Wärmeableitung wichtig. Dies kann durch breite Kupferbahnen auf der Leiterplatte, die als Kühlkörper dienen, oder durch die Verwendung von kleinen Kühlkörpern erreicht werden, um die Bauteiltemperatur innerhalb der Spezifikationen zu halten und die Lebensdauer zu maximieren.
Was sind die Vorteile des SOT-23 Gehäuses für den IRLML5203?
Das SOT-23-Gehäuse ist ein sehr verbreitetes und kompaktes Oberflächenmontagegehäuse. Seine geringe Größe und sein flaches Profil machen den IRLML5203 ideal für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist. Es ist leicht mit automatischen Bestückungsmaschinen zu handhaben und bietet eine gute Wärmeableitung für seine Größe, was ihn zu einer praktischen und kostengünstigen Lösung für viele Designs macht.
