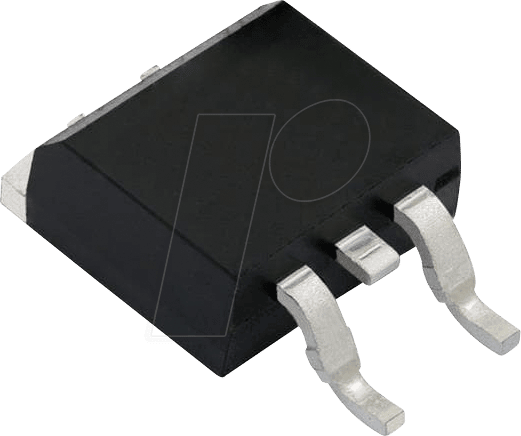

IRL640SPBF – Der Leistungstransistor für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für die Steuerung hoher Ströme und Spannungen in Ihren elektronischen Projekten? Der IRL640SPBF – ein N-Kanal-MOSFET mit beeindruckenden 200 V und 17 A sowie einem niedrigen Rds(on) von 0,18 Ohm im praktischen D2Pak-Gehäuse – ist die optimale Wahl für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die höchste Effizienz und Zuverlässigkeit fordern.
Warum der IRL640SPBF die überlegene Wahl ist
Im Vergleich zu Standard-MOSFETs bietet der IRL640SPBF eine signifikant höhere Spannungsfestigkeit und Strombelastbarkeit bei gleichzeitig geringerem Durchlasswiderstand. Dies resultiert in geringeren Verlustleistungen, weniger Wärmeentwicklung und somit einer erhöhten Lebensdauer sowie einer verbesserten Gesamteffizienz Ihrer Schaltungen. Die D2Pak-Bauform gewährleistet eine exzellente Wärmeableitung und ermöglicht eine einfache Montage auf Leiterplatten, was ihn zur idealen Komponente für industrielle Anwendungen und leistungsintensive Designs macht.
Leistungsstarke Spezifikationen für maximale Performance
Der IRL640SPBF ist speziell konzipiert, um den Anforderungen moderner Leistungselektronik gerecht zu werden. Seine N-Kanal-Konfiguration macht ihn ideal für Anwendungen, bei denen eine niederohmige Schaltung mit positiven Gate-Signalen erforderlich ist. Die maximale Drain-Source-Spannung von 200 Volt ermöglicht den Einsatz in Systemen mit höheren Versorgungsspannungen, während die kontinuierliche Drain-Strombelastbarkeit von 17 Ampere eine robuste Leistung auch unter Last gewährleistet.
Optimale Effizienz durch niedrigen Rds(on)
Ein entscheidender Vorteil des IRL640SPBF ist sein extrem niedriger Durchlasswiderstand (Rds(on)) von nur 0,18 Ohm. Dieser geringe Widerstand minimiert die Leistungsverluste während des leitenden Zustands (RDS(on) ID²), was zu einer signifikanten Reduzierung der Wärmeentwicklung führt. Dies ist besonders wichtig in Anwendungen mit hoher Schaltfrequenz oder bei dauerhafter Strombelastung, da es die Notwendigkeit für aufwendige Kühlkörper reduziert und die Gesamteffizienz des Systems verbessert.
Robustheit und Zuverlässigkeit im D2Pak-Gehäuse
Das D2Pak-Gehäuse des IRL640SPBF bietet herausragende thermische Eigenschaften. Seine größere Oberfläche ermöglicht eine effektive Wärmeabfuhr von der Chipoberfläche zur Leiterplatte, was Überhitzung vorbeugt und die Lebensdauer der Komponente verlängert. Die robusten Anschlüsse des D2Pak-Gehäuses sind für hohe Ströme ausgelegt und ermöglichen eine zuverlässige Verbindung, was ihn zur bevorzugten Wahl für industrielle Umgebungen und Anwendungen mit hoher mechanischer Belastung macht.
Anwendungsgebiete des IRL640SPBF
Der IRL640SPBF eignet sich hervorragend für eine Vielzahl von Anwendungen in der Leistungselektronik:
- Schaltnetzteile (SMPS): Als primärer Schalter in Hochfrequenz-SMPS für maximale Effizienz und geringe Wärmeentwicklung.
- Motorsteuerungen: Zur präzisen Ansteuerung von Gleichstrom- und bürstenlosen Gleichstrommotoren, wo schnelle Schaltzeiten und hohe Strombelastbarkeit gefordert sind.
- DC-DC-Wandler: Als Synchron-Gleichrichter oder primärer Schalter in Step-Up- und Step-Down-Konvertern, um Energieverluste zu minimieren.
- Batterie-Management-Systeme: Für das Schalten und Schützen von Batteriebänken in Elektrofahrzeugen oder Energiespeichersystemen.
- Industrielle Automatisierung: In Steuerungsmodulen und Leistungsstufen für Maschinen und Anlagen, die eine hohe Zuverlässigkeit erfordern.
- Beleuchtungstechnik: Für die Steuerung von Hochleistungs-LED-Treibern, wo Effizienz und Langlebigkeit entscheidend sind.
Technische Spezifikationen im Detail
| Parameter | Wert |
|---|---|
| Typ | N-Kanal Power MOSFET |
| Spannungsfestigkeit (Vds) | 200 V |
| Dauerhafter Drain-Strom (Id) | 17 A |
| Maximaler Einschaltwiderstand (Rds(on)) | 0,18 Ohm bei Vgs=10V |
| Gate-Schwellenspannung (Vgs(th)) | 2 V bis 4 V |
| Gehäusetyp | D2Pak |
| Betriebstemperaturbereich | -55 °C bis +175 °C |
| Gate-Ladung (Qg) | Typischerweise niedriger Wert für schnelle Schaltzeiten |
Vorteile auf einen Blick
- Hohe Spannungsfestigkeit: Ermöglicht den Einsatz in anspruchsvollen Energieversorgungsdesigns.
- Hohe Strombelastbarkeit: Bewältigt auch hohe Lastströme zuverlässig.
- Niedriger Rds(on): Reduziert Leistungsverluste und Wärmeentwicklung für verbesserte Effizienz.
- Schnelle Schaltzeiten: Ideal für Hochfrequenzanwendungen und präzise Steuerungsaufgaben.
- Exzellente thermische Performance: Das D2Pak-Gehäuse sorgt für effektive Wärmeableitung.
- Robuste Bauweise: Geeignet für industrielle Umgebungen und anspruchsvolle Anwendungen.
- Breiter Betriebstemperaturbereich: Funktioniert zuverlässig unter verschiedensten Umweltbedingungen.
Verwandte Entitäten und Technologien
Der IRL640SPBF gehört zur Familie der Leistungshalbleiter und ist eng verwandt mit anderen MOSFET-Technologien wie IRF-Serien, die für ihre Zuverlässigkeit bekannt sind. Seine Anwendung in Schaltnetzteilen positioniert ihn im Zentrum der modernen Energieversorgungsinfrastruktur, wo er Hand in Hand mit Pulsweitenmodulations (PWM)-Controllern und Induktivitäten für die effiziente Energieumwandlung arbeitet. Die Entwicklung von Power-Management-IC (PMIC) bedient sich oft solcher MOSFETs für präzise Spannungsregelung und Laststeuerung.
Präzision in der Halbleitertechnik
Die Herstellung von MOSFETs wie dem IRL640SPBF ist ein Meisterwerk der Halbleitertechnik. Durch fortschrittliche Lithografie- und Dotierungsverfahren wird die Siliziumstruktur so modifiziert, dass sie die gewünschten elektrischen Eigenschaften aufweist. Das N-Kanal-Design nutzt Elektronen als primäre Ladungsträger, was zu einer hohen Beweglichkeit und damit zu schnellen Schaltvorgängen führt. Die präzise Kontrolle der Gate-Spannung ermöglicht eine feinfühlige Steuerung des Stromflusses zwischen Drain und Source, was für die dynamische Leistungsregelung unerlässlich ist.
Sicherheit und Schutz durch intelligente Schaltung
In vielen Anwendungen spielt der IRL640SPBF eine Schlüsselrolle bei der Implementierung von Schutzschaltungen. Seine Fähigkeit, schnell und effizient ein- und auszuschalten, ermöglicht die Implementierung von Überstromschutz- und Überspannungsschutzmechanismen. Dies schützt nachgeschaltete Komponenten und das gesamte System vor potenziellen Schäden durch unerwartete elektrische Ereignisse, was die Zuverlässigkeit und Langlebigkeit von Geräten erheblich verbessert.
Häufig gestellte Fragen (FAQ)
Häufig gestellte Fragen zu IRL640SPBF – MOSFET N-Kanal, 200 V, 17 A, Rds(on) 0,18 Ohm, D2Pak
Was bedeutet N-Kanal bei einem MOSFET?
Ein N-Kanal-MOSFET bedeutet, dass der Stromfluss zwischen Drain und Source durch die Bewegung von negativ geladenen Ladungsträgern, den Elektronen, gesteuert wird. Dies ist die gebräuchlichste Art von MOSFETs und wird oft für Schaltanwendungen mit positiven Gate-Spannungen verwendet.
Ist der IRL640SPBF für Hochfrequenzanwendungen geeignet?
Ja, der IRL640SPBF ist aufgrund seiner schnellen Schaltzeiten und geringen Gate-Ladung sehr gut für Hochfrequenzanwendungen geeignet, wie sie in Schaltnetzteilen und DC-DC-Wandlern üblich sind.
Welche Art von Kühlung wird für den IRL640SPBF empfohlen?
Das D2Pak-Gehäuse bietet bereits eine gute Wärmeableitung. Für Anwendungen, die den maximalen Dauerstrom von 17 A über längere Zeit nutzen, wird die Montage auf einer Leiterplatte mit ausreichend Kupferfläche zur Wärmeableitung empfohlen. Bei extremen Belastungen kann ein zusätzlicher Kühlkörper in Erwägung gezogen werden.
Kann der IRL640SPBF als Leistungsschalter verwendet werden?
Absolut. Mit seiner hohen Strombelastbarkeit und Spannungsfestigkeit eignet sich der IRL640SPBF hervorragend als Leistungsschalter in verschiedenen Anwendungen, von Motorsteuerungen bis hin zu Stromversorgungen.
Welche Gate-Ansteuerungsspannung wird für den IRL640SPBF benötigt?
Die Gate-Schwellenspannung (Vgs(th)) liegt typischerweise zwischen 2 V und 4 V. Um den MOSFET vollständig durchzuschalten und den minimalen Rds(on) zu erreichen, wird eine Gate-Ansteuerungsspannung von 10 V oder mehr empfohlen. Die genauen Spezifikationen finden Sie im Datenblatt des Herstellers.
Ist der IRL640SPBF für den Einsatz in Kfz-Anwendungen geeignet?
Der IRL640SPBF mit seinem breiten Betriebstemperaturbereich von -55 °C bis +175 °C ist prinzipiell für raue Umgebungen geeignet. Die genaue Eignung für spezifische Kfz-Anwendungen hängt von weiteren Faktoren wie EMI-Anforderungen und spezifischen Spannungsschwankungen ab, die im Datenblatt geprüft werden müssen.
Wo finde ich das detaillierte Datenblatt für den IRL640SPBF?
Das detaillierte Datenblatt für den IRL640SPBF kann auf der Website des Herstellers oder über vertrauenswürdige Elektronikkomponenten-Distributoren bezogen werden. Es enthält alle relevanten technischen Spezifikationen, Diagramme und Anwendungshinweise.
