Leistungsstarker N-Kanal MOSFET: IRL 530NS für anspruchsvolle Schaltungsanwendungen
Der IRL 530NS ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und effiziente Steuerung von Lasten mit hoher Stromaufnahme in elektronischen Schaltungen benötigen. Dieses N-Kanal Power MOSFET ermöglicht die präzise Schaltfunktion in anspruchsvollen Applikationen, von Netzteilmodulen über Motorsteuerungen bis hin zu industriellen Automatisierungssystemen, und bietet eine überlegene Leistung im Vergleich zu herkömmlichen Transistorlösungen.
Technische Überlegenheit und Anwendungsflexibilität des IRL 530NS
Der IRL 530NS zeichnet sich durch seine herausragenden elektrischen Kennwerte aus, die ihn zu einer überlegenen Wahl für professionelle Anwendungen machen. Seine Fähigkeit, Spannungen bis zu 100V zu schalten und dabei Ströme von 17A zu bewältigen, kombiniert mit einer Verlustleistung von 79W, positioniert ihn als robusten und vielseitigen Baustein. Im Gegensatz zu Standard-MOSFETs bietet der IRL 530NS optimierte Parameter für schnelle Schaltvorgänge und geringe Einschaltwiderstände (RDS(on)), was zu einer signifikanten Reduzierung von Energieverlusten und einer erhöhten Effizienz im Gesamtsystem führt. Die Wahl eines N-Kanal MOSFETs in diesem spezifischen Leistungsbereich ermöglicht zudem eine einfachere Ansteuerung in vielen gängigen Schaltungstopologien.
Optimierte Schaltcharakteristik für maximale Effizienz
Die herausragende Schaltgeschwindigkeit des IRL 530NS minimiert die Zeit, die der Transistor zwischen leitendem und sperrendem Zustand verbringt. Dies ist entscheidend für Anwendungen, die schnelle Pulsweitenmodulation (PWM) erfordern, da es die durch Schaltverluste entstehende Wärme reduziert. Diese verbesserte Effizienz ist nicht nur energieökonomisch vorteilhaft, sondern verlängert auch die Lebensdauer des Bauteils und anderer Komponenten im System durch geringere thermische Belastung.
Robuste Spannungs- und Strombelastbarkeit
Mit einer maximal zulässigen Drain-Source-Spannung (VDS) von 100V bietet der IRL 530NS eine breite Sicherheitsreserve für zahlreiche industrielle und verbrauchernahe Anwendungen. Die Fähigkeit, kontinuierliche Ströme von bis zu 17A zu handhaben, ermöglicht den direkten Einsatz in leistungshungrigen Lasten wie Elektromotoren, Heizsystemen oder Hochstrom-LED-Treibern. Diese hohe Stromtragfähigkeit reduziert die Notwendigkeit von Parallellösungen oder zusätzlichen Stromtreiberschaltungen, was zu kompakteren und kostengünstigeren Designs führt.
Geringer RDS(on) für reduzierte Verluste
Ein kritischer Parameter für die Effizienz eines MOSFETs ist sein Einschaltwiderstand (RDS(on)). Der IRL 530NS ist darauf optimiert, diesen Wert so niedrig wie möglich zu halten. Ein niedriger RDS(on) bedeutet, dass bei leitendem Zustand weniger Energie in Wärme umgewandelt wird. Dies ist besonders wichtig bei hohen Strömen, da die Verlustleistung (PD) direkt proportional zum Quadrat des Stroms und dem RDS(on) ist. Die 79W Verlustleistung sind ein Hinweis auf die maximale dissipative Kapazität des Gehäuses, wobei die tatsächlichen Verluste durch den niedrigen RDS(on) minimiert werden.

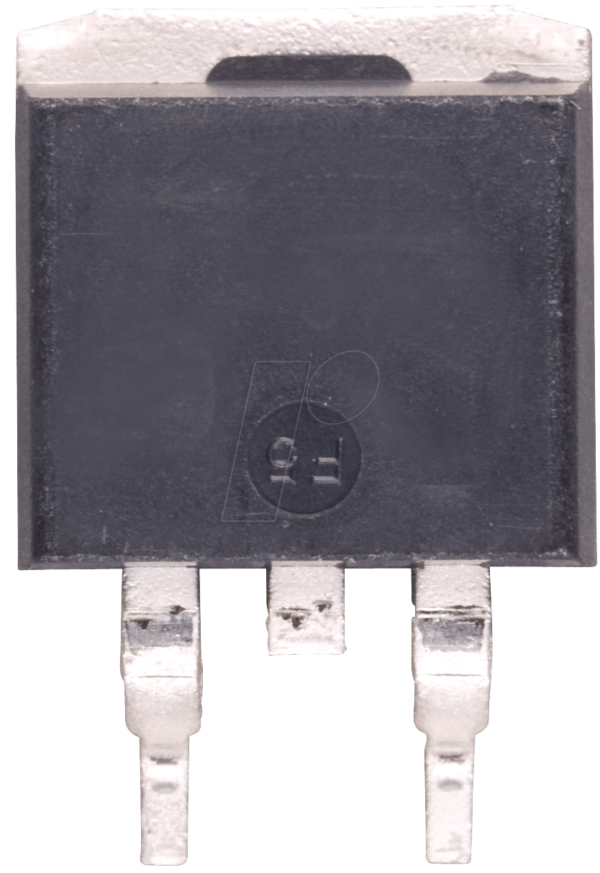

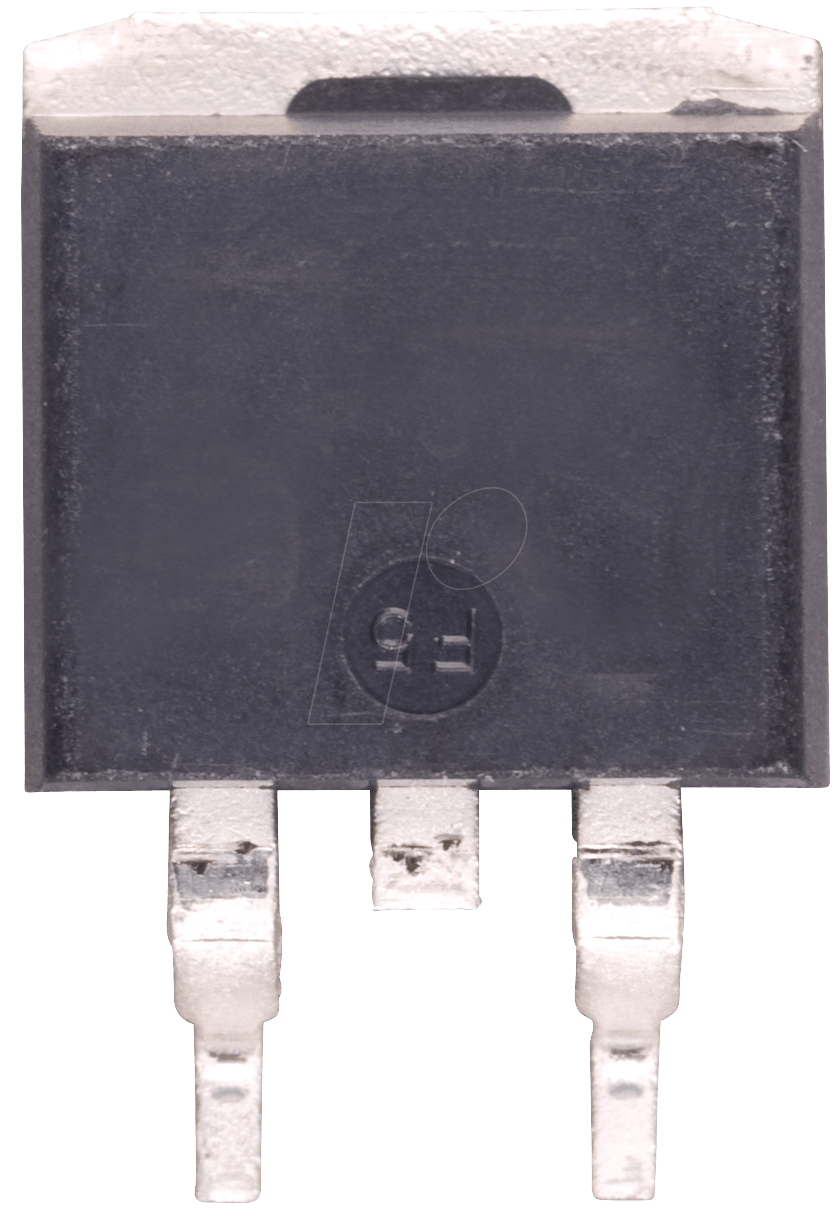

D2-PAK Gehäuse: Effiziente Wärmeableitung und einfache Montage
Das verwendete D2-PAK-Gehäuse (TO-263) ist speziell für Hochleistungsanwendungen konzipiert. Es bietet eine ausgezeichnete Wärmeableitung durch seine große Kupferoberfläche, die eine effektive Verbindung zur Leiterplatte ermöglicht. Dies ist essenziell, um die Betriebstemperatur des IRL 530NS niedrig zu halten und seine Leistungsfähigkeit auch unter starker Last aufrechtzuerhalten. Dieoutsourced Montagefähigkeiten des D2-PAK-Gehäuses vereinfachen den Integrationsprozess in bestehende oder neue Leiterplattendesigns.
Hauptvorteile des IRL 530NS im Überblick
- Hohe Schaltfrequenzfähigkeit: Ermöglicht effiziente PWM-Steuerungen und reduziert Schaltverluste.
- Robuste Spannungsfestigkeit: 100V VDS bieten eine zuverlässige Operation in vielen Leistungskreisen.
- Exzellente Stromtragfähigkeit: 17A kontinuierlicher Strom für direkte Ansteuerung leistungsstarker Lasten.
- Niedriger Einschaltwiderstand (RDS(on)): Minimiert Energieverluste und erhöht die Gesamteffizienz des Systems.
- Effiziente Wärmeableitung: Das D2-PAK-Gehäuse unterstützt die thermische Stabilität und verlängert die Lebensdauer.
- Zuverlässigkeit für industrielle Anwendungen: Konzipiert für den Dauereinsatz unter anspruchsvollen Bedingungen.
- Optimiert für N-Kanal Konfiguration: Ermöglicht vereinfachte Treiberschaltungen in gängigen Topologien.
Produkt Spezifikationen im Detail
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Transistortyp | N-Kanal MOSFET | Ideal für die Schaltung gegen Masse (Low-Side-Switching) oder als Hauptschalter in vielen Designs. Ermöglicht einfache Ansteuerung mit positiven Gate-Spannungen. |
| Maximale Drain-Source-Spannung (VDS) | 100 V | Bietet eine signifikante Sicherheitsmarge für Anwendungen, die Spannungen bis zu dieser Grenze handhaben müssen, und schützt vor Überspannungen. |
| Kontinuierlicher Drain-Strom (ID) | 17 A | Ermöglicht die direkte Ansteuerung von leistungsstarken Verbrauchern wie Motoren, Heizwiderständen oder Peltier-Elementen ohne zusätzliche Verstärkung. |
| Maximale Verlustleistung (PD) | 79 W | Definiert die maximale Wärmelast, die das Gehäuse unter optimalen Kühlbedingungen ableiten kann. Dies wird durch einen niedrigen RDS(on) und effizientes Design erreicht. |
| Gehäuse | D2-PAK (TO-263) | Ein robustes, oberflächenmontierbares Gehäuse, das eine hervorragende Wärmeableitung durch direkte Verbindung zur Leiterplatte ermöglicht. Vereinfacht die automatische Bestückung. |
| Gate-Schwellenspannung (VGS(th)) | (Typischer Wert: 2-4 V) | Die Gate-Source-Spannung, die erforderlich ist, um den MOSFET in den leitenden Zustand zu bringen. Dieser relativ niedrige Wert erleichtert die Ansteuerung mit gängigen Mikrocontrollern oder Logikschaltungen. |
| Einschaltwiderstand (RDS(on)) | (Typischer Wert: < 0.1 Ohm bei 10V VGS) | Ein extrem wichtiger Parameter für die Effizienz. Ein niedriger RDS(on) minimiert die Energieverluste während des leitenden Zustands, was zu geringerer Wärmeentwicklung und höherer Systemleistung führt. |
| Typische Anwendungen | Schaltnetzteile, Motorsteuerung, Lastschalter, DC-DC-Wandler, industrielle Automatisierung, Energieversorgungssysteme | Diese breite Palette von Einsatzmöglichkeiten unterstreicht die Vielseitigkeit und Zuverlässigkeit des IRL 530NS in anspruchsvollen technischen Umgebungen. |
FAQ – Häufig gestellte Fragen zu IRL 530NS – MOSFET, N-CH, 100V, 17A, 79W, D2-PAK
Was ist die primäre Funktion eines N-Kanal MOSFETs wie dem IRL 530NS?
Ein N-Kanal MOSFET wie der IRL 530NS fungiert als elektronisch gesteuerter Schalter oder Verstärker. In seinen Hauptanwendungen wird er primär als Hochleistungsschalter eingesetzt, um große Ströme und Spannungen zu steuern, indem er den Stromfluss zwischen Drain und Source durch eine Spannung am Gate kontrolliert.
Für welche Art von Lasten ist der IRL 530NS besonders geeignet?
Der IRL 530NS ist aufgrund seiner hohen Stromtragfähigkeit (17A) und Spannungsfestigkeit (100V) ideal für die Steuerung von leistungshungrigen Lasten. Dazu gehören unter anderem Gleichstrommotoren, leistungsstarke LED-Arrays, Heizsysteme, Schaltnetzteile und andere Komponenten in industriellen Automatisierungssystemen, die eine robuste und effiziente Schaltung erfordern.
Wie beeinflusst der niedrige Einschaltwiderstand (RDS(on)) die Effizienz meiner Schaltung?
Ein niedriger Einschaltwiderstand (RDS(on)) des IRL 530NS reduziert den Energieverlust, wenn der MOSFET leitend ist. Dies bedeutet, dass weniger Leistung in Form von Wärme umgewandelt wird. Eine höhere Effizienz führt zu geringerem Stromverbrauch, geringerer Wärmeentwicklung, was die Lebensdauer des MOSFETs und anderer Komponenten verlängert und potenziell die Notwendigkeit für aufwendige Kühllösungen reduziert.
Ist das D2-PAK-Gehäuse für anspruchsvolle thermische Bedingungen geeignet?
Ja, das D2-PAK-Gehäuse ist speziell für Hochleistungsanwendungen konzipiert. Es bietet eine ausgezeichnete thermische Kopplung zur Leiterplatte, die eine effektive Ableitung der entstehenden Wärme ermöglicht. Dies ist entscheidend, um die Betriebstemperatur des IRL 530NS auch unter hoher Last im sicheren Bereich zu halten und seine Zuverlässigkeit zu gewährleisten.
Kann der IRL 530NS direkt von einem Mikrocontroller angesteuert werden?
Aufgrund seiner typischen Gate-Schwellenspannung von 2-4V kann der IRL 530NS in vielen Fällen direkt von den Ausgangspins eines Mikrocontrollers angesteuert werden, insbesondere wenn diese eine Ausgangsspannung von 5V oder mehr liefern können. Bei niedrigeren Ausgangsspannungen des Mikrocontrollers kann jedoch ein Gate-Treiber erforderlich sein, um eine vollständige Ansteuerung des MOSFETs zu gewährleisten.
Welche Sicherheitsvorkehrungen sind beim Umgang mit dem IRL 530NS zu beachten?
Wie alle Halbleiterbauteile ist der IRL 530NS empfindlich gegenüber elektrostatischer Entladung (ESD). Es ist wichtig, geeignete ESD-Schutzmaßnahmen zu treffen, wie z.B. die Arbeit an einer geerdeten Arbeitsfläche und die Verwendung eines ESD-Schutzarmbands. Des Weiteren sollte die maximale Spannungs- und Strombelastbarkeit des Bauteils gemäß den Spezifikationen stets eingehalten werden, um Beschädigungen zu vermeiden.
Wo liegen die Vorteile des IRL 530NS im Vergleich zu älteren bipolar-Transistoren?
MOSFETs wie der IRL 530NS bieten gegenüber bipolaren Transistoren in vielen Anwendungen deutliche Vorteile. Dazu gehören eine deutlich höhere Schaltgeschwindigkeit, ein geringerer Steuerleistungsbedarf (da das Gate einen sehr hohen Eingangswiderstand hat und primär kapazitiv ist) sowie ein geringerer Einschaltwiderstand, was zu einer insgesamt höheren Effizienz und geringeren Wärmeentwicklung führt.
