IRL 520NS – MOSFET für Höchste Schaltanforderungen
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung für Ihre Schaltanwendungen, die eine präzise Steuerung hoher Ströme bei niedriger Spannung ermöglicht? Der IRL 520NS – MOSFET, N-CH, 100 V, 10 A, RDS (on) 0,18 Ohm, D2-PAK ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die eine robuste und effiziente Komponente für industrielle Steuerungen, Stromversorgungen und Leistungsverstärker benötigen. Seine herausragenden Spezifikationen garantieren eine überlegene Leistung im Vergleich zu herkömmlichen Leistungstransistoren.
Maximale Leistung und Effizienz mit dem IRL 520NS
Der IRL 520NS zeichnet sich durch seine optimierte Gate-Ladung und seinen geringen Einschaltwiderstand (RDS(on)) von nur 0,18 Ohm aus. Dies ermöglicht äußerst schnelle Schaltzeiten und minimiert Leistungsverluste, selbst bei hohen Frequenzen. Die N-Kanal-Konfiguration und die hohe Spannungsfestigkeit von 100 V machen ihn universell einsetzbar in einer Vielzahl von Schaltungen, wo Effizienz und Zuverlässigkeit an erster Stelle stehen. Im Vergleich zu älteren oder minderwertigen MOSFETs bietet der IRL 520NS eine spürbar höhere Energieeffizienz, was zu geringerer Wärmeentwicklung und längerer Lebensdauer der Gesamtschaltung führt.
Überlegene Schaltcharakteristik
Die sorgfältig entwickelte Technologie des IRL 520NS – MOSFET, N-CH, 100 V, 10 A, RDS (on) 0,18 Ohm, D2-PAK ermöglicht eine präzise Steuerung des Stromflusses. Dies ist entscheidend für Anwendungen, die eine exakte Signalformung und Rauschunterdrückung erfordern.
- Schnelle Schaltzeiten: Reduziert den dynamischen Leistungsverlust und ermöglicht den Einsatz in Hochfrequenzanwendungen.
- Geringe Gate-Ladung: Ermöglicht einfachere Ansteuerung durch Mikrocontroller oder Gate-Treiber und minimiert den Steuerleistungsbedarf.
- Hohe Stromtragfähigkeit: Mit 10 A Dauerstrom ist der MOSFET für anspruchsvolle Lasten bestens gerüstet.
- Niedriger RDS(on): Minimiert ohmsche Verluste im eingeschalteten Zustand, was zu höherer Effizienz und geringerer Wärmeabfuhr führt.
Robustheit und Langlebigkeit
Der IRL 520NS ist für seine Zuverlässigkeit unter anspruchsvollen Betriebsbedingungen bekannt. Die robuste Konstruktion und die hochwertigen Halbleitermaterialien gewährleisten eine lange Lebensdauer und Widerstandsfähigkeit gegen thermische Belastungen.
- Hohe Durchbruchspannung: 100 V Drain-Source-Spannung bietet einen großen Spielraum für Überspannungsschutz und stabile Operation.
- Stabile thermische Eigenschaften: Das D2-PAK-Gehäuse mit guter Wärmeableitung unterstützt zuverlässigen Betrieb auch bei erhöhten Temperaturen.
- Ermüdungsresistenz: Entwickelt für zyklische Belastungen ohne Beeinträchtigung der Leistung über die Zeit.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Leistungs-MOSFET |
| Kanal-Typ | N-Kanal |
| Maximale Drain-Source-Spannung (Vds) | 100 V |
| Maximale Dauerstromstärke (Id) | 10 A |
| RDS(on) (typisch) | 0,18 Ohm bei Vgs = 10 V |
| Gate-Schwellenspannung (Vgs(th)) | 2 V – 4 V |

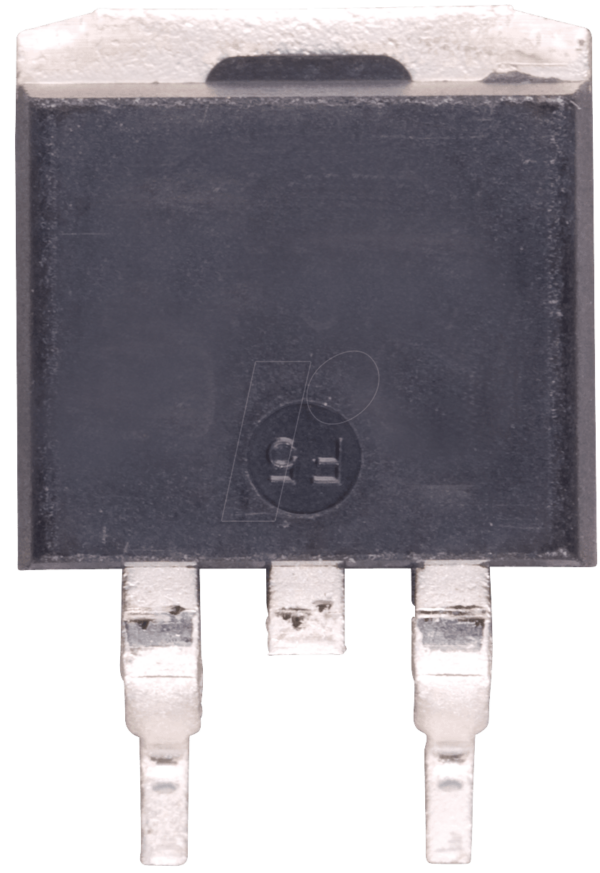

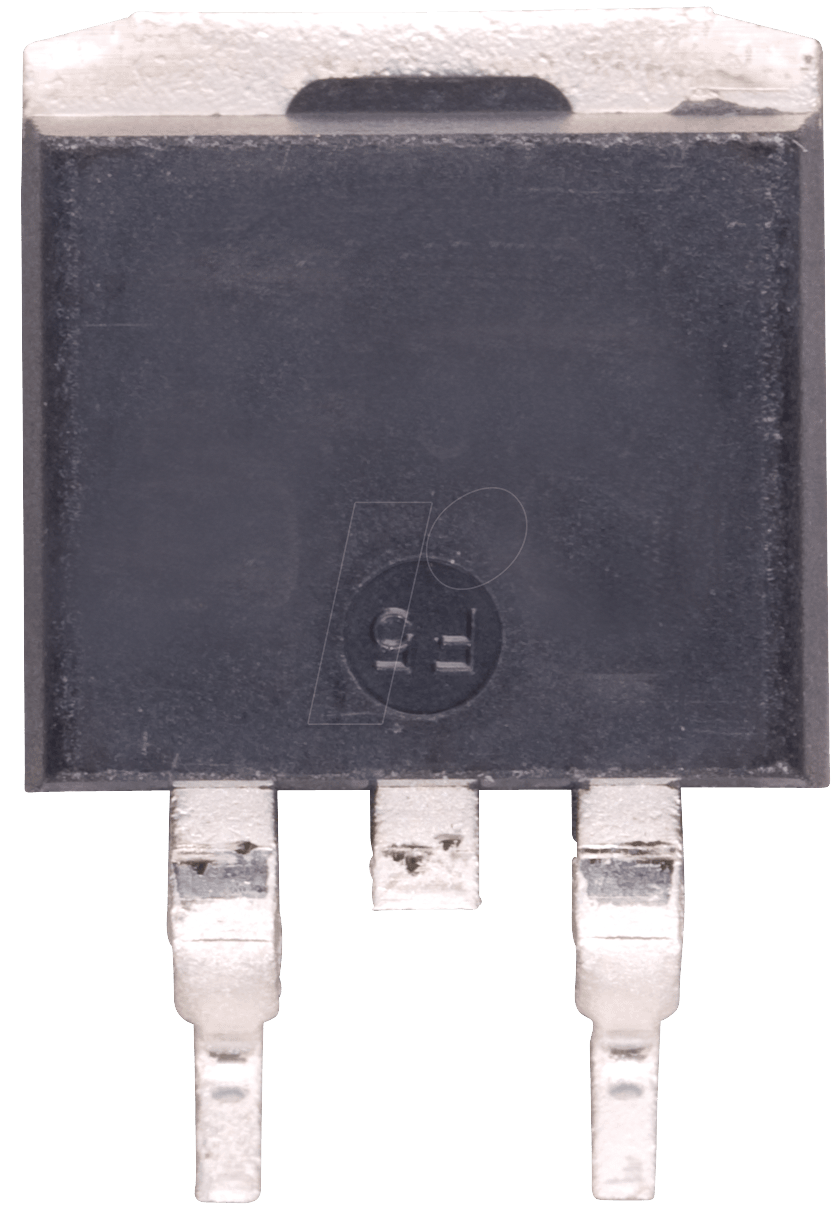

| Gehäuse | D2-PAK (TO-263) |
| Anwendungsbereiche | Leistungsschaltanwendungen, DC-DC-Wandler, Motorsteuerungen, Schaltnetzteile, Lastschalter |
Detaillierte Anwendungsgebiete und Vorteile
Der IRL 520NS – MOSFET, N-CH, 100 V, 10 A, RDS (on) 0,18 Ohm, D2-PAK eignet sich hervorragend für eine breite Palette von professionellen und fortgeschrittenen Hobby-Anwendungen. Seine Fähigkeit, schnelle Schaltvorgänge mit geringen Verlusten durchzuführen, macht ihn zu einer erstklassigen Wahl für moderne Leistungselektronik.
Leistungselektronik und Stromversorgungssysteme
In Schaltnetzteilen (SMPS) und DC-DC-Konvertern spielt der IRL 520NS seine Stärken voll aus. Der geringe RDS(on) minimiert die Leitungsverluste, während die hohe Schaltfrequenzfähigkeit die Größe der benötigten Transformatoren und Kondensatoren reduziert, was zu kompakteren und effizienteren Netzteilen führt. Die 100-V-Spannungsfestigkeit bietet einen ausreichenden Puffer für typische Netzspannungen nach der Gleichrichtung und Filterung.
Motorsteuerungen und Leistungstreiber
Für die präzise Steuerung von Elektromotoren, sei es im Bereich der Robotik, der Automatisierung oder bei leistungsstarken Modellbauprojekten, ist der IRL 520NS eine exzellente Komponente. Er kann problemlos die benötigten Ströme schalten und durch Pulsweitenmodulation (PWM) eine feinfühlige Regelung von Geschwindigkeit und Drehmoment ermöglichen. Die schnelle Schaltgeschwindigkeit reduziert zudem das Auftreten von EMI (elektromagnetischen Interferenzen).
Solarenergie und Energiespeicher
In Systemen zur Umwandlung und Speicherung von Solarenergie, wie z.B. in Wechselrichtern oder Ladereglern, ist Effizienz von größter Bedeutung. Der IRL 520NS trägt durch seine geringen Verluste dazu bei, die Energie optimal zu nutzen und Verluste während des Lade- und Entladezyklus von Batterien zu minimieren.
Schutzschaltungen und Lastmanagement
Der MOSFET kann als intelligenter Leistungsschalter in komplexen Systemen eingesetzt werden. Er ermöglicht die Implementierung von Überstromschutzfunktionen, Soft-Start-Schaltungen zur Vermeidung von Einschaltstromstößen und die gezielte Trennung von Lasten im Fehlerfall. Die präzise Steuerbarkeit des Stromflusses ist hierbei von essenzieller Bedeutung.
Häufig gestellte Fragen zu IRL 520NS – MOSFET, N-CH, 100 V, 10 A, RDS (on) 0,18 Ohm, D2-PAK
Was ist die Hauptanwendung des IRL 520NS MOSFETs?
Der IRL 520NS ist primär für Hochfrequenz-Schaltanwendungen konzipiert, bei denen Effizienz und präzise Stromsteuerung entscheidend sind. Dies umfasst Bereiche wie Schaltnetzteile, DC-DC-Wandler, Motorsteuerungen und Leistungstreiber.
Welche Vorteile bietet der geringe RDS(on) von 0,18 Ohm?
Ein niedriger RDS(on)-Wert bedeutet, dass der MOSFET im eingeschalteten Zustand nur wenig Widerstand bietet. Dies führt zu erheblich geringeren Leistungsverlusten in Form von Wärme, was die Effizienz der Schaltung erhöht und die Notwendigkeit für aufwendige Kühlkörper reduziert.
Ist der IRL 520NS für hohe Temperaturen geeignet?
Das D2-PAK-Gehäuse des IRL 520NS ist für eine gute Wärmeableitung ausgelegt. In Kombination mit seiner geringen Verlustleistung ist er für den Betrieb bei erhöhten Temperaturen geeignet, sofern die maximal zulässigen Betriebsgrenzen eingehalten werden und eine angemessene Kühlung vorhanden ist.
Welche Gate-Treiber-Spannung wird für den IRL 520NS empfohlen?
Obwohl der IRL 520NS auch mit Spannungen unterhalb von 10 V gut schaltet, wird für eine optimale Leistung und einen niedrigen RDS(on) eine Gate-Treiber-Spannung von 10 V (Vgs = 10 V) empfohlen. Die genaue benötigte Spannung hängt von der spezifischen Anwendung und den gewünschten Schaltgeschwindigkeiten ab.
Kann der IRL 520NS zur Steuerung von AC-Lasten verwendet werden?
Der IRL 520NS ist ein bipolarer Halbleiter und somit für Gleichstromanwendungen (DC) ausgelegt. Für die Steuerung von AC-Lasten wären spezielle Bauteile wie TRIACs oder Thyristoren erforderlich.
Welche Vorsichtsmaßnahmen sind bei der Handhabung von MOSFETs wie dem IRL 520NS zu beachten?
MOSFETs sind empfindlich gegenüber elektrostatischer Entladung (ESD). Es ist ratsam, sich vor der Handhabung zu erden und den MOSFET nur an den dafür vorgesehenen Anschlüssen anzufassen. Die Betriebsspannung und der Strom sollten stets innerhalb der spezifizierten Grenzen gehalten werden.
Wie unterscheidet sich der IRL 520NS von anderen N-Kanal-MOSFETs?
Der IRL 520NS zeichnet sich durch ein optimiertes Verhältnis von niedriger Gate-Ladung, geringem RDS(on) und hoher Spannungsfestigkeit aus, was ihn für anspruchsvolle Schaltanwendungen besonders attraktiv macht. Seine spezifischen Parameter sind auf hohe Effizienz und schnelle Schaltvorgänge abgestimmt.
