IRFZ 48NS – N-Kanal MOSFET: Leistungsstarke Energieumwandlung für anspruchsvolle Anwendungen
Der IRFZ 48NS ist ein hochmoderner N-Kanal Power MOSFET, der entwickelt wurde, um effiziente und zuverlässige Schalterfunktionen in einer Vielzahl von elektronischen Systemen zu realisieren. Wenn Sie eine Komponente benötigen, die hohe Ströme präzise steuern kann und dabei minimale Energieverluste aufweist, ist dieser MOSFET die ideale Wahl für Ingenieure und Entwickler im Bereich Leistungselektronik, Motorsteuerungen und Schaltnetzteile.
Überlegene Schaltleistung und Effizienz
Im Vergleich zu herkömmlichen Schalterkomponenten bietet der IRFZ 48NS eine signifikant höhere Leistungsdichte und Effizienz. Seine optimierte Designarchitektur minimiert parasitäre Effekte und ermöglicht schnelle Schaltübergänge, was zu geringeren Schaltverlusten führt. Dies ist entscheidend für Anwendungen, bei denen Energieeffizienz und Wärmeentwicklung kritische Faktoren darstellen. Die Fähigkeit, hohe Ströme mit geringem Widerstand zu schalten, macht ihn zur überlegenen Wahl gegenüber älteren oder weniger spezialisierten MOSFETs, insbesondere in energieintensiven Anwendungen, wo jede prozentuale Effizienzsteigerung eine spürbare Reduzierung der Betriebskosten und eine Verlängerung der Lebensdauer bedeutet.
Kernmerkmale des IRFZ 48NS im Detail
Die Leistungsfähigkeit des IRFZ 48NS wird durch eine Reihe von Schlüsselspezifikationen untermauert, die ihn zu einem unverzichtbaren Bauteil für professionelle Elektronikprojekte machen:
- Hohe Stromtragfähigkeit: Mit einer kontinuierlichen Drain-Strombelastbarkeit von bis zu 64A eignet sich dieser MOSFET hervorragend für Anwendungen, die hohe Stromstärken erfordern.
- Niedrige Drain-Source Durchlassspannung (RDS(on)): Dies ist ein entscheidender Faktor für die Effizienz. Ein geringer RDS(on) bedeutet, dass weniger Energie als Wärme verloren geht, wenn der MOSFET leitet. Dies führt zu kühleren Betriebstemperaturen und ermöglicht eine höhere Leistungsdichte in kompakten Designs.
- Breiter Spannungsbereich: Die zulässige Drain-Source-Spannung von 55V bietet ausreichend Spielraum für viele gängige Leistungselektronik-Anwendungen und schützt den Bauteil vor Überspannungsspitzen.
- Hohe Schaltgeschwindigkeit: Schnelle Anstiegs- und Abfallzeiten sind essenziell für effiziente Schaltnetzteile und Motorsteuerungen, wo hohe Frequenzen erforderlich sind. Der IRFZ 48NS liefert diese Performance.
- Robustheit und Zuverlässigkeit: Gebaut für anspruchsvolle Umgebungen, bietet der IRFZ 48NS eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter kontinuierlicher Last.

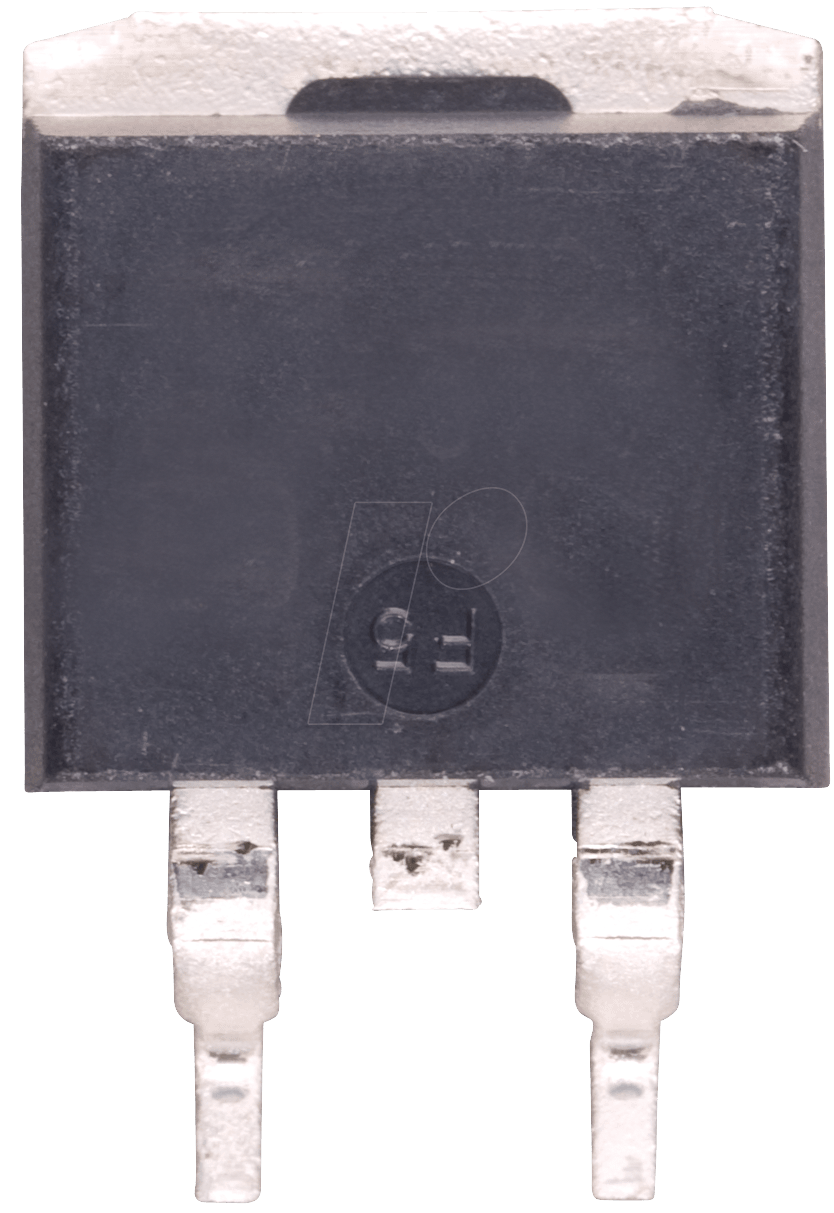

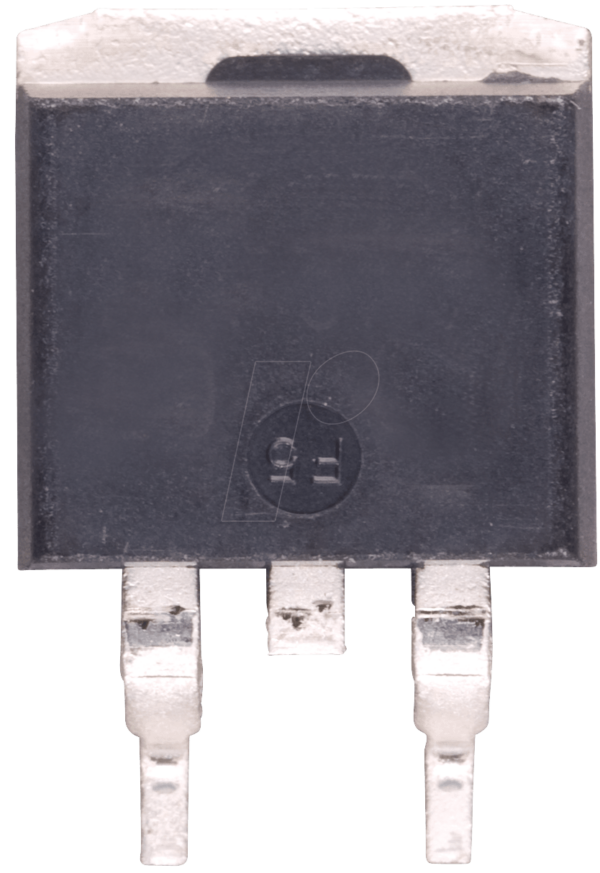

- Gute Wärmeableitung: Das D2-PAK-Gehäuse ist speziell für eine effiziente Wärmeabfuhr konzipiert, was für leistungshungrige Anwendungen unerlässlich ist.
Vorteile für spezifische Anwendungsgebiete
Der IRFZ 48NS ist nicht nur ein Bauteil mit beeindruckenden Spezifikationen, sondern ein Problemlöser für eine breite Palette von technischen Herausforderungen:
- Motorsteuerungen: Ermöglicht präzise und effiziente Steuerung von Gleichstrom- und bürstenlosen Gleichstrommotoren, was zu höherer Effizienz und besserer Steuerbarkeit führt.
- Schaltnetzteile (SMPS): Reduziert Schaltverluste und verbessert die Gesamteffizienz von Stromversorgungen, was zu kleineren und leichteren Designs sowie geringeren Betriebskosten führt.
- Leistungsregelung: Bietet eine robuste Lösung für die Steuerung und Regelung von hohen Leistungspegeln in industriellen und kommerziellen Anwendungen.
- Batterie-Management-Systeme: Ermöglicht effizientes Schalten und Schutz von Batteriesystemen, was zur Verlängerung der Batterielebensdauer beiträgt.
- DC-DC-Wandler: Stellt eine Schlüsselkomponente für hocheffiziente DC-DC-Konverter dar, die in vielen modernen elektronischen Geräten eingesetzt werden.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | N-Kanal Power MOSFET |
| Hersteller | Infineon (oder vergleichbar hochwertig) |
| Drain-Source Spannung (VDS) | 55 V |
| Kontinuierlicher Drain-Strom (ID @ 25°C) | 64 A |
| Maximale Verlustleistung (PD @ 25°C) | 130 W |
| Gate-Source Spannung (VGS) | Typisch ±20 V (maximale zulässige) |
| Gate-Schwellenspannung (VGS(th)) | Variiert je nach Hersteller, typischerweise 2-4 V |
| Gate-Ladung (Qg) | Optimiert für schnelle Schaltvorgänge |
| Gehäusetyp | D2-PAK (TO-263) |
| Temperaturbereich | Breiter Betriebstemperaturbereich (-55°C bis +175°C) |
| Anwendungsgebiete | Motorsteuerung, Schaltnetzteile, DC-DC-Wandler, Leistungsregelung |
FAQs – Häufig gestellte Fragen zu IRFZ 48NS – MOSFET, N-CH, 55V, 64A, 130W, D2-PAK
Was ist die Hauptanwendung des IRFZ 48NS MOSFET?
Der IRFZ 48NS ist primär für leistungselektronische Anwendungen konzipiert, bei denen hohe Ströme und Spannungen effizient geschaltet werden müssen. Dazu gehören insbesondere Motorsteuerungen, Schaltnetzteile und DC-DC-Wandler, wo seine hohe Stromtragfähigkeit und niedrige Durchlassspannung entscheidende Vorteile bieten.
Wie unterscheidet sich der IRFZ 48NS von anderen MOSFETs mit ähnlichen Spezifikationen?
Der IRFZ 48NS zeichnet sich durch eine Kombination aus hoher Strombelastbarkeit (64A), effizienter Wärmeableitung durch das D2-PAK-Gehäuse und optimierten Schaltcharakteristiken aus. Seine Leistung ist speziell auf Anwendungen mit hohen Leistungsanforderungen ausgelegt, wo Effizienz und Zuverlässigkeit im Vordergrund stehen.
Ist das D2-PAK-Gehäuse für Anwendungen mit hoher Wärmeentwicklung geeignet?
Ja, das D2-PAK-Gehäuse (auch bekannt als TO-263) ist ein Oberflächenmontage-Gehäuse, das für eine gute Wärmeableitung konzipiert ist. Es ermöglicht eine effektive Übertragung der Verlustleistung vom Halbleiter auf die Leiterplatte oder einen zusätzlichen Kühlkörper, was für den Betrieb unter hohen Lasten unerlässlich ist.
Welche Gate-Ansteuerung wird für den IRFZ 48NS empfohlen?
Die Gate-Ansteuerung sollte mit einer geeigneten Spannungsquelle erfolgen, die in der Lage ist, die erforderliche Gate-Source-Spannung (VGS) zu liefern, um den MOSFET vollständig durchzuschalten. Üblicherweise werden dafür Spannungen im Bereich von 10-15V verwendet. Die Gate-Treiber-Schaltung muss auch die Gate-Ladung (Qg) effizient laden und entladen können, um schnelle Schaltzeiten zu gewährleisten.
Kann der IRFZ 48NS in Hochfrequenzanwendungen eingesetzt werden?
Ja, der IRFZ 48NS ist aufgrund seiner geringen parasitären Kapazitäten und seiner optimierten Schaltcharakteristik gut für Hochfrequenzanwendungen geeignet. Dies ermöglicht den Einsatz in modernen Schaltnetzteilen und anderen Anwendungen, die hohe Schaltfrequenzen erfordern, um die Effizienz zu maximieren und die Größe der passiven Komponenten zu reduzieren.
Wie wichtig ist die Kühlung bei der Verwendung des IRFZ 48NS?
Die Kühlung ist bei der Verwendung des IRFZ 48NS unter hohen Lasten von kritischer Bedeutung. Obwohl das D2-PAK-Gehäuse eine gute Wärmeableitung bietet, kann die Verlustleistung von bis zu 130W bei voller Auslastung eine zusätzliche Kühlung erfordern. Eine angemessene Wärmeableitung ist entscheidend, um die Betriebstemperatur des Bauteils innerhalb seiner Spezifikationen zu halten und eine lange Lebensdauer sowie zuverlässigen Betrieb zu gewährleisten.
Welche Schutzmaßnahmen sind bei der Implementierung des IRFZ 48NS zu beachten?
Es ist ratsam, Schutzschaltungen gegen Überspannungen und Überströme zu implementieren. Dazu gehören beispielsweise schnelle Sicherungen oder Schutzschaltungen, die den MOSFET im Falle von Anomalien abschalten. Die richtige Dimensionierung der Gate-Treiber-Schaltung zur Vermeidung von Transienten und die Beachtung der maximal zulässigen Spannungen und Ströme sind ebenfalls essenziell für einen sicheren Betrieb.
