IRFU 9024: Ihr Hochleistungs-P-Kanal-MOSFET für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihre anspruchsvollen Schaltungsdesigns, die präzise Steuerung und hohe Strombelastbarkeit erfordert? Der IRFU 9024, ein P-Kanal-MOSFET mit exzellenten Spezifikationen, ist die ideale Wahl für Ingenieure und Entwickler, die auf Effizienz und Zuverlässigkeit angewiesen sind. Dieses Bauteil wurde entwickelt, um die Herausforderungen moderner Elektronikanwendungen zu meistern, von Stromversorgungsdesigns bis hin zu Motorsteuerungen.
Überlegene Leistung und Zuverlässigkeit des IRFU 9024
Der IRFU 9024 hebt sich von Standardlösungen durch seine optimierte Charakteristik ab. Mit einer maximalen Sperrspannung von -60 V und einem Dauerdurchlassstrom von -8,8 A bietet er eine robuste Performance, die für eine breite Palette von Anwendungen erforderlich ist. Der niedrige Durchlasswiderstand (Rds(on)) von lediglich 0,28 Ohm minimiert Leistungsverluste und sorgt für eine effiziente Energieumwandlung, was sich direkt in geringerer Wärmeentwicklung und verbesserter Systemstabilität niederschlägt. Diese Eigenschaften machen ihn zur überlegenen Wahl gegenüber weniger optimierten MOSFETs, insbesondere in Anwendungen, die Präzision und Effizienz erfordern.
Technische Spezifikationen und Design-Vorteile

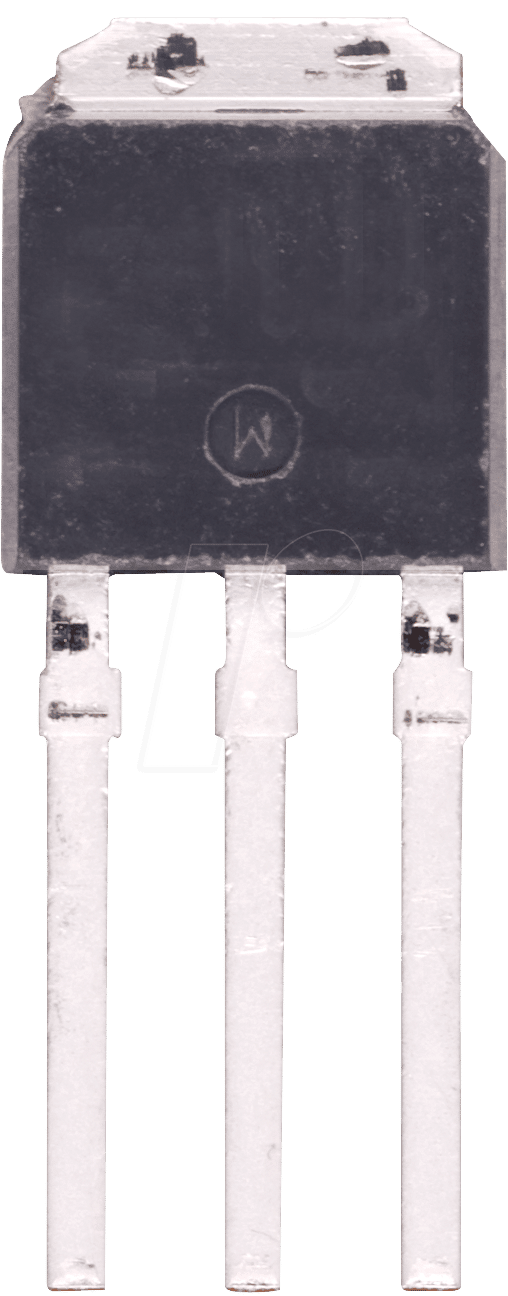

Der IRFU 9024 ist ein P-Kanal-Leistungs-MOSFET, der in einem TO-251AA-Gehäuse geliefert wird. Dieses kompakte Gehäuse ermöglicht eine einfache Integration in dicht bestückte Leiterplatten und bietet dennoch ausreichende Wärmeableitung für die spezifizierten Stromstärken. Die genaue Kenntnis der technischen Parameter ist entscheidend für die erfolgreiche Implementierung in komplexen elektronischen Systemen. Die folgenden Details verdeutlichen die fortschrittliche Technologie, die in diesem Bauteil steckt:
| Spezifikation | Wert | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | P-Kanal-MOSFET | Ideal für die Schaltung von negativen Spannungen und als Hoch-Seite-Schalter, wo eine positive Gate-Spannung zur Abschaltung benötigt wird. |
| Maximale Drain-Source-Spannung (Vds) | -60 V | Ermöglicht den Einsatz in Systemen mit moderaten negativen Spannungen, was Flexibilität in der Netzteilgestaltung bietet und vor Überspannung schützt. |
| Maximale Gate-Source-Spannung (Vgs) | ±20 V | Bietet einen weiten Betriebsbereich für die Gate-Ansteuerung und schützt vor Beschädigung durch überschüssige Spannungen am Gate. |
| Dauerdurchlassstrom (Id) bei 25°C | -8,8 A | Ausreichend hohe Strombelastbarkeit für viele Schaltungsaufgaben, wie z.B. Leistungsschaltungen, Lastschaltungen und Motorsteuerungen. |
| Rds(on) (Drain-Source-Widerstand im eingeschalteten Zustand) | 0,28 Ohm (typisch bei Vgs = -10 V, Id = -4,4 A) | Geringer Durchlasswiderstand reduziert Leistungsverluste und Wärmeentwicklung, was die Effizienz und Lebensdauer des Gesamtsystems erhöht. |
| Gate-Schwellenspannung (Vgs(th)) | -2 V bis -4 V (typisch) | Definiert die Spannung, bei der der MOSFET beginnt zu leiten. Ermöglicht eine präzise Steuerung mit gängigen Logikpegeln oder analogen Signalen. |
| Gehäuse | TO-251AA (auch bekannt als DPAK) | Kompaktes, oberflächenmontierbares Gehäuse, das eine gute thermische Performance für seine Größe bietet und eine effiziente Wärmeableitung ermöglicht. |
| Anwendungstemperaturbereich | -55°C bis +150°C | Hohe Robustheit und Zuverlässigkeit über einen breiten Temperaturbereich, was den Einsatz in extremen Umgebungen ermöglicht. |
Anwendungsbereiche des IRFU 9024
Der IRFU 9024 ist aufgrund seiner herausragenden elektrischen Eigenschaften und seines robusten Designs für eine Vielzahl von Anwendungen im Bereich der Leistungselektronik prädestiniert. Seine Fähigkeit, moderate negative Spannungen zu schalten und dabei geringe Verluste zu erzeugen, macht ihn zu einem Eckpfeiler in folgenden Bereichen:
- Stromversorgungsdesigns: Als Hoch-Seite-Schalter in Schaltnetzteilen, DC/DC-Wandlern oder als Lastschalter zur präzisen Steuerung von Stromflüssen. Die niedrige Rds(on) ist hierbei entscheidend für eine hohe Energieeffizienz.
- Motorsteuerungen: Zur Ansteuerung von Gleichstrommotoren, insbesondere in Anwendungen, die eine präzise Geschwindigkeitsregelung oder eine sanfte Anlaufcharakteristik erfordern. Die schnelle Schaltfrequenz des MOSFETs unterstützt moderne PWM-Steuerungen.
- Batteriemanagementsysteme (BMS): Zur Überwachung und Steuerung von Lade- und Entladevorgängen in Batteriesystemen, wo eine zuverlässige Lasttrennung und effiziente Energieumwandlung von größter Bedeutung sind.
- Schutzschaltungen: Als Teil von Überspannungs- oder Überstromschutzschaltungen, die ein schnelles und zuverlässiges Abschalten der Stromversorgung gewährleisten müssen, um empfindliche Komponenten zu schützen.
- Automobilindustrie: In Anwendungen, die eine hohe Zuverlässigkeit und Beständigkeit gegenüber Umwelteinflüssen erfordern, wie z.B. in Beleuchtungssystemen, Fensterhebern oder als Teil von Leistungselektronikmodulen.
- Industrielle Automatisierung: Zur Steuerung von Aktuatoren, Ventilen oder zur Signalaufbereitung in industriellen Steuerungs- und Automatisierungssystemen, wo Robustheit und Präzision unerlässlich sind.
Warum der IRFU 9024 die richtige Wahl ist
Die Entscheidung für den IRFU 9024 von Lan.de bedeutet die Wahl eines Bauteils, das auf Leistung, Effizienz und Zuverlässigkeit ausgelegt ist. Im Vergleich zu generischen MOSFETs bietet der IRFU 9024 eine optimierte Balance aus Spannungshandling, Strombelastbarkeit und geringem Durchlasswiderstand. Dies führt zu:
- Verbesserter Energieeffizienz: Die niedrige Rds(on) minimiert Energieverluste durch Wärme, was zu einer höheren Effizienz des Gesamtsystems und potenziell geringeren Betriebskosten führt.
- Reduzierte Wärmeentwicklung: Weniger Verlustleistung bedeutet geringere Wärmeentwicklung, was die Notwendigkeit für aufwendige Kühlsysteme reduziert und die Lebensdauer von Bauteilen in der Nähe verlängert.
- Höhere Schaltgeschwindigkeit: Moderne Anwendungen erfordern oft schnelle Schaltvorgänge. Der IRFU 9024 ist für eine effiziente Schaltung optimiert, was für PWM-Anwendungen und dynamische Lasten entscheidend ist.
- Präzise Steuerung: Der definierte Gate-Schwellenwert ermöglicht eine präzise Steuerung des MOSFETs mit verschiedenen Ansteuerungssignalen, was zu einer genauen Regelung der Stromflüsse führt.
- Robustheit und Langlebigkeit: Die spezifizierten Spannungs- und Stromgrenzwerte sowie der breite Betriebstemperaturbereich garantieren eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Bedingungen.
- Platzersparnis: Das TO-251AA-Gehäuse ermöglicht eine kompakte Integration auf der Leiterplatte, was besonders in platzkritischen Designs von Vorteil ist.
FAQ – Häufig gestellte Fragen zu IRFU 9024 – MOSFET, P-Kanal, -60 V, -8,8 A, Rds(on) 0,28 Ohm, TO-251AA
Was bedeutet P-Kanal bei einem MOSFET und welche Vorteile bietet es?
Ein P-Kanal-MOSFET steuert den Stromfluss durch die Anlegung einer Spannung an das Gate, die gegenüber der Source negativ ist. Dies macht ihn ideal für Anwendungen, bei denen eine positive Gate-Spannung zur Abschaltung benötigt wird, wie z.B. als Hoch-Seite-Schalter in negativen Stromversorgungen oder als Lasttrennschalter, bei dem die Source mit der höheren Spannung verbunden ist.
Wie wichtig ist der Rds(on)-Wert für meine Anwendung?
Der Rds(on)-Wert (Drain-Source-Widerstand im eingeschalteten Zustand) ist ein kritischer Parameter, da er direkt bestimmt, wie viel Energie in Form von Wärme verloren geht, wenn der MOSFET Strom leitet. Ein niedriger Rds(on), wie beim IRFU 9024 mit 0,28 Ohm, minimiert Leistungsverluste, reduziert die Wärmeentwicklung und erhöht die Gesamteffizienz des Systems.
Kann der IRFU 9024 für PWM-Anwendungen verwendet werden?
Ja, der IRFU 9024 ist aufgrund seiner schnellen Schaltzeiten und der Fähigkeit, präzise gesteuert zu werden, sehr gut für Pulsweitenmodulations (PWM)-Anwendungen geeignet. Dies ermöglicht eine effiziente Steuerung von Motorgeschwindigkeiten, Helligkeiten von LEDs oder die Regelung von Ausgangsspannungen in Netzteilen.
Welche Art von Gate-Ansteuerung wird für den IRFU 9024 empfohlen?
Der IRFU 9024 hat eine Gate-Schwellenspannung (Vgs(th)) typischerweise zwischen -2 V und -4 V. Das bedeutet, dass eine negative Gate-Source-Spannung benötigt wird, um den MOSFET einzuschalten. Eine Gate-Ansteuerung mit Pegeln, die signifikant negativer als die Source sind, wird für einen vollständigen Einschaltzustand (Low Rds(on)) empfohlen. Beachten Sie die maximale Gate-Source-Spannung von ±20 V.
Wie gut ist die Wärmeableitung des TO-251AA-Gehäuses?
Das TO-251AA-Gehäuse, auch bekannt als DPAK, ist ein Oberflächenmontagegehäuse, das für seine Größe eine gute thermische Performance bietet. Für Anwendungen mit höherem Strombedarf oder längeren Einschaltdauern ist es jedoch ratsam, eine ausreichende Kupferfläche auf der Leiterplatte für die Wärmeableitung vorzusehen oder gegebenenfalls einen zusätzlichen Kühlkörper zu verwenden, um die Bauteiltemperatur innerhalb der spezifizierten Grenzen zu halten.
Welche Vorsichtsmaßnahmen sollte ich beim Umgang mit dem IRFU 9024 treffen?
Wie bei allen Halbleiterbauteilen ist es wichtig, elektrostatische Entladungen (ESD) zu vermeiden. Verwenden Sie antistatische Handgelenkbänder und arbeiten Sie auf einer ESD-geschützten Arbeitsfläche. Achten Sie auch auf die korrekte Polarität bei der Beschaltung und überschreiten Sie niemals die maximal zulässigen Spannungs- und Stromspezifikationen, um eine Beschädigung des Bauteils zu vermeiden.
