Hochleistungs-MOSFET für anspruchsvolle Schaltanwendungen: IRFS3006PBF
Der IRFS3006PBF ist ein N-Kanal-MOSFET, der speziell für Anwendungen entwickelt wurde, die extrem hohe Ströme bei gleichzeitig niedrigen Schaltverlusten erfordern. Wenn Sie in der Leistungselektronik tätig sind und eine zuverlässige Komponente für leistungsstarke Gleichstrom- und Pulsweitenmodulations-Anwendungen suchen, ist dieser MOSFET die ideale Wahl. Er löst das Problem ineffizienter Energieumwandlung und übermäßiger Wärmeentwicklung bei hohen Leistungspegeln.
Überlegene Leistung und Effizienz
Der IRFS3006PBF zeichnet sich durch seine herausragenden elektrischen Spezifikationen aus, die ihn von herkömmlichen MOSFETs abheben. Seine primäre Überlegenheit liegt in der Kombination aus einer extrem niedrigen Durchlasswiderstands (RDS(on)) von nur 0,0025 Ohm bei 10VGS und einer beeindruckenden Strombelastbarkeit von bis zu 195A. Diese Werte ermöglichen eine signifikant geringere Leistungsdissipation im eingeschalteten Zustand, was zu einer gesteigerten Gesamteffizienz und reduzierten Kühlungsanforderungen führt. Die 60V Sperrspannung bietet zudem ausreichend Spielraum für viele anspruchsvolle industrielle und automobilspezifische Anwendungen, ohne die Notwendigkeit von komplexeren Schaltungsdesigns.
Fortschrittliche Technologie für maximale Zuverlässigkeit
Dieser MOSFET nutzt die fortschrittliche „Sixth Generation“ Power MOSFET-Technologie von Infineon. Diese Technologie ermöglicht nicht nur die beeindruckend niedrigen RDS(on)-Werte, sondern auch eine optimierte Ladungsbalance, die zu schnellen Schaltgeschwindigkeiten mit geringen Schaltverlusten führt. Die Gate-Ladung (Qg) ist sorgfältig kalibriert, um eine einfache Ansteuerung mit gängigen Gate-Treibern zu ermöglichen und gleichzeitig unerwünschte Überschwingungen und Reflexionen im System zu minimieren. Die hohe Pulsstrombelastbarkeit macht ihn zudem widerstandsfähig gegenüber transienten Lastspitzen, was seine Lebensdauer und Zuverlässigkeit in dynamischen Umgebungen erhöht.
Vielseitige Einsatzmöglichkeiten in der modernen Elektronik
- Leistungsmanagement in Industrieanlagen: Ideal für Motorsteuerungen, Stromversorgungen, DC-DC-Wandler und industrielle Automatisierungssysteme, bei denen Effizienz und Zuverlässigkeit entscheidend sind.
- Energiespeichersysteme: Perfekt geeignet für die Steuerung von Lade- und Entladevorgängen in Batteriesystemen, Solaranlagen und unterbrechungsfreien Stromversorgungen (USVs).
- Automobilanwendungen: Aufgrund seiner robusten Bauweise und hohen Strombelastbarkeit findet er Anwendung in Bereichen wie elektrische Lenksysteme, Batteriemanagementsysteme und Hochstrom-Schaltkreise im Fahrzeug.
- Hochstrom-Schaltanwendungen: Eignet sich hervorragend für Anwendungen, die schnelle Ein- und Ausschaltzyklen bei sehr hohen Strömen erfordern, wie z.B. in Schweißgeräten oder induktiven Lasten.
- Schaltnetzteile: Ermöglicht die Entwicklung kompakter und effizienter Schaltnetzteile mit hoher Leistungsdichte.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | N-Kanal-MOSFET |
| Hersteller | Infineon Technologies |
| Modellnummer | IRFS3006PBF |
| Maximale Drain-Source-Spannung (VDS) | 60 V |
| Kontinuierliche Drain-Strombelastbarkeit (ID) bei 25°C | 195 A |
| Pulsierender Drain-Strom (IDM) | 780 A |
| RDS(on) (maximale Drain-Source-Durchlasswiderstand) bei 10VGS | 0,0025 Ω |
| Gate-Schwellenspannung (VGS(th)) | Typischerweise 2-4 V |
| Gate-Ladung (Qg) | Typischerweise 120 nC (optimiert für schnelle Schaltvorgänge) |

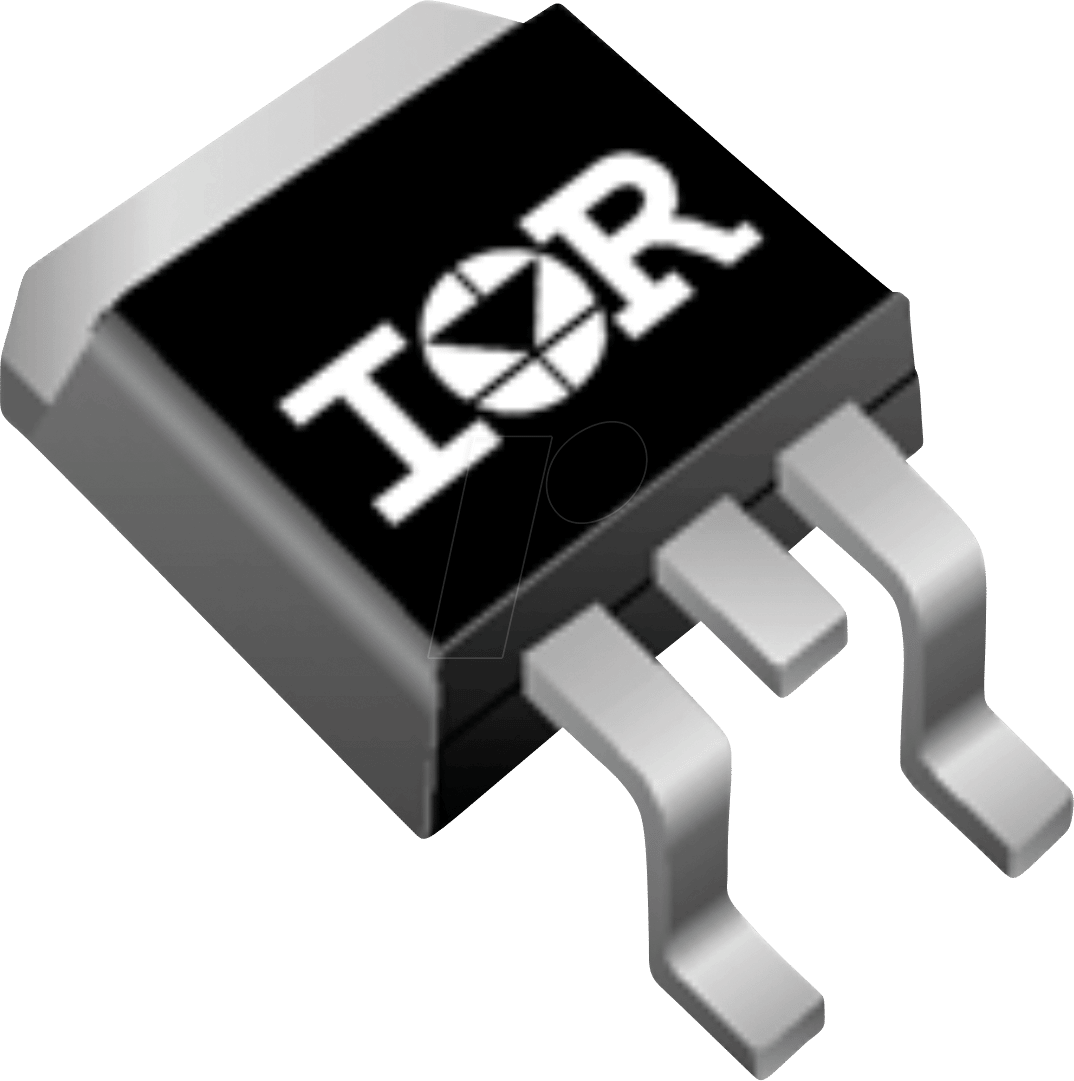

| Gehäuseform | D2Pak (TO-263AB) |
| Betriebstemperaturbereich | -55°C bis +175°C |
| Konstruktionstechnologie | Sixth Generation Power MOSFET |
Überlegene Wärmeableitung und Robustheit
Das D2Pak (TO-263AB)-Gehäuse des IRFS3006PBF ist entscheidend für seine Leistungsfähigkeit. Dieses oberflächenmontierbare Paket bietet eine ausgezeichnete thermische Performance, da es eine große Kontaktfläche für die Wärmeableitung über die Leiterplatte (PCB) ermöglicht. Dies ist bei Hochstromanwendungen unerlässlich, um eine Überhitzung und daraus resultierende Leistungseinbußen oder Bauteilausfälle zu vermeiden. Die robuste Bauweise des Gehäuses sowie die interne Chip-Struktur gewährleisten zudem eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter rauen Umgebungsbedingungen.
Maximale Energieeffizienz durch optimierte Schaltcharakteristik
Die niedrige Gate-Ladung (Qg) und der niedrige Schwellenspannungswert (VGS(th)) des IRFS3006PBF ermöglichen eine schnelle und effiziente Ansteuerung. Dies minimiert die Zeit, die der MOSFET im linearen Bereich verbringt, wo er am meisten Leistung verbraucht. In Kombination mit dem extrem niedrigen RDS(on) führt dies zu drastisch reduzierten Schaltverlusten. Dies ist besonders vorteilhaft in Anwendungen mit hohen Taktfrequenzen, wie z.B. in modernen Schaltnetzteilen oder in dynamischen Laststeuerungen, wo jede prozentuale Effizienzsteigerung erhebliche Auswirkungen auf die Gesamtenergiesicherheit hat.
Anwendungsgebiete im Detail: Von der Industrie bis zur Mobilität
Der IRFS3006PBF ist prädestiniert für den Einsatz in einer Vielzahl von Hochleistungs-Gleichstromanwendungen. In der Industrieautomation ist er die erste Wahl für die Steuerung von Servomotoren und bürstenlosen DC-Motoren, wo präzise Drehzahlregelung und hohe Drehmomente gefragt sind. Seine Fähigkeit, hohe Ströme zu schalten, macht ihn auch ideal für industrielle Netzteile und Leistungsumrichter. Im Bereich der erneuerbaren Energien ermöglicht er die effiziente Steuerung von Maximum Power Point Trackern (MPPT) in Solaranlagen und die Steuerung von Ladezyklen in Energiespeichersystemen. In der Elektromobilität und in fortschrittlichen Fahrzeugsystemen findet er Anwendung in Hochleistungs-DC-DC-Wandlern und zur Steuerung von elektrischen Antrieben, wo Zuverlässigkeit und thermische Stabilität unter dynamischen Bedingungen oberste Priorität haben.
FAQ – Häufig gestellte Fragen zu IRFS3006PBF – MOSFET N-Ch 60V 195A 0,0025R D2Pak
Was ist die Hauptanwendung für den IRFS3006PBF?
Der IRFS3006PBF ist primär für Hochstrom-Schaltanwendungen konzipiert. Dazu gehören leistungsstarke DC-DC-Wandler, Motorsteuerungen, Schaltnetzteile und Anwendungen in der Automobilindustrie, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen.
Warum ist der Durchlasswiderstand (RDS(on)) so wichtig?
Ein niedriger RDS(on) bedeutet, dass der MOSFET im eingeschalteten Zustand weniger Energie in Form von Wärme verbraucht. Bei hohen Strömen ist dies entscheidend, um Überhitzung zu vermeiden, die Effizienz zu maximieren und die Lebensdauer der Komponente zu verlängern.
Wie wird die Wärmeableitung des D2Pak-Gehäuses optimiert?
Das D2Pak-Gehäuse wird typischerweise auf eine großflächige Kupferbahn auf der Leiterplatte montiert. Diese Kupferbahn fungiert als Kühlkörper und leitet die im MOSFET entstehende Wärme effizient ab. Für Anwendungen mit sehr hoher Verlustleistung kann eine zusätzliche Kühlkörpermontage erforderlich sein.
Ist dieser MOSFET für Schaltfrequenzen im Kilohertz-Bereich geeignet?
Ja, der IRFS3006PBF ist aufgrund seiner fortschrittlichen Technologie und optimierten Gate-Ladung für schnelle Schaltvorgänge ausgelegt und eignet sich gut für Anwendungen im Kilohertz-Bereich. Die genaue Eignung hängt von der spezifischen Schaltungstopologie und den Treiberkomponenten ab.
Welche Schutzschaltungen sind für diesen MOSFET empfehlenswert?
Obwohl der IRFS3006PBF über eine hohe Robustheit verfügt, sind Schutzschaltungen wie Überspannungs- und Überstromschutz empfehlenswert, um die Komponente und die angeschlossene Last vor extremen Bedingungen zu schützen. Eine sorgfältige Auslegung der Gate-Ansteuerung zur Vermeidung von Überschwingungen ist ebenfalls ratsam.
Kann der IRFS3006PBF in parallelen Konfigurationen eingesetzt werden?
Ja, für Anwendungen, die noch höhere Strombelastungen erfordern, können mehrere IRFS3006PBF-MOSFETs parallel geschaltet werden. Dies erfordert eine sorgfältige Auslegung, um eine gleichmäßige Stromverteilung zu gewährleisten, beispielsweise durch die Verwendung von Drain-Widerständen.
Welche Bedeutung hat die „Sixth Generation“ Power MOSFET-Technologie?
Die „Sixth Generation“ steht für eine Weiterentwicklung der MOSFET-Fertigungstechnologie, die zu verbesserten Parametern wie niedrigerem RDS(on), geringerer Gate-Ladung und optimierter Robustheit führt. Dies ermöglicht effizientere und leistungsfähigere Schaltungen.
