Leistungsstarker P-Kanal MOSFET für anspruchsvolle Schaltanwendungen
Sie suchen nach einer zuverlässigen und effizienten Lösung für leistungsintensive Schaltungen, insbesondere in Umgebungen, die hohe Spannungen und Ströme erfordern? Der IRFR 6215 – MOSFET, P-Kanal, -150 V, -13 A, Rds(on) 0,295 Ohm, D-PAK wurde entwickelt, um präzise Kontrolle über die Leistungsverteilung in Ihren elektronischen Systemen zu ermöglichen. Dieses Bauteil ist die ideale Wahl für Ingenieure und Entwickler, die Wert auf Robustheit, Effizienz und eine überlegene Performance gegenüber herkömmlichen Transistorlösungen legen.
Überlegene Performance und Zuverlässigkeit des IRFR 6215
Der IRFR 6215 zeichnet sich durch seine Fähigkeit aus, hohe Spannungen bis zu -150 V sicher zu schalten und dabei Ströme von bis zu -13 A zu handhaben. Dies wird durch eine optimierte P-Kanal MOSFET-Struktur erreicht, die speziell für maximale Effizienz bei der Lastschaltung konzipiert wurde. Im Vergleich zu Standard-MOSFETs bietet der IRFR 6215 einen signifikant geringeren Einschaltwiderstand (Rds(on)) von nur 0,295 Ohm. Dieser niedrige Rds(on)-Wert minimiert Leistungsverluste in Form von Wärme, was zu einer erhöhten Gesamteffizienz des Systems und einer reduzierten Notwendigkeit für aufwendige Kühlkörperlösungen führt. Die D-PAK-Bauform gewährleistet zudem eine ausgezeichnete thermische Anbindung und mechanische Stabilität für anspruchsvolle industrielle Anwendungen.
Anwendungsgebiete und technische Vorteile
Der IRFR 6215 ist eine erstklassige Wahl für eine Vielzahl von Schaltungsdesigns, bei denen hohe Leistungsdichte und präzise Steuerung gefragt sind. Seine Fähigkeit, mit negativer Gate-Spannung zu arbeiten, macht ihn ideal für Anwendungen, bei denen die Steuerung einer positiven Spannungsquelle erforderlich ist oder wo eine einfachere Ansteuerung mit einer negativen Referenzspannung vorteilhaft ist. Typische Einsatzgebiete umfassen:
- Leistungsregelung und -verteilung: Effizientes Schalten von Lasten in Netzteilen, DC-DC-Wandlern und Energieverwaltungssystemen.
- Motorsteuerungen: Präzise Steuerung von Bürsten- oder bürstenlosen Gleichstrommotoren, insbesondere in Anwendungen, die eine negative Spannungsschiene erfordern oder wo die einfache Ansteuerung mit negativer Gate-Spannung bevorzugt wird.
- Batteriemanagementsysteme (BMS): Sicherung und Steuerung des Lade- und Entladevorgangs von Batterien, insbesondere in Systemen mit höherer Spannung.
- Schaltnetzteile und Stromversorgungen: Als primäre oder sekundäre Schaltelemente zur effizienten Übertragung von Energie.
- Generelle Hochleistungs-Schaltanwendungen: Überall dort, wo ein robuster P-Kanal MOSFET mit hoher Spannungsfestigkeit und geringen Verlusten benötigt wird.
Die P-Kanal-Konfiguration des IRFR 6215 ermöglicht eine direkte Ansteuerung über eine negative Gate-Source-Spannung, was in vielen Schaltungen, die mit positiven Versorgungsspannungen arbeiten, eine Vereinfachung des Schaltungsdesigns bedeuten kann, da die Gate-Ansteuerung oft direkt von der Masse oder einer negativen Referenzspannung erfolgen kann.
Detaillierte Spezifikationen und Leistungskennzahlen
Die herausragenden Eigenschaften des IRFR 6215 werden durch seine präzisen technischen Spezifikationen untermauert:
| Eigenschaft | Wert |
|---|---|
| Typ | P-Kanal MOSFET |
| Maximale Drain-Source-Spannung (Vds) | -150 V |
| Maximale Gate-Source-Spannung (Vgs) | ±25 V |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | -13 A |
| Pulsed Drain Current (Idm) | -52 A |
| RDS(on) (Gate-Charge-spezifisch) bei Vgs = -10V, Id = -13A | 0,295 Ohm |
| Gate-Schwellenspannung (Vgs(th)) bei Id = -250 µA | -2 V bis -4 V |
| Betriebstemperatur (Tj) | -55 °C bis +175 °C |
| Gehäusetyp | D-PAK (TO-263) |
| Stromanbindung (typisch) | Robust, für hohe Ströme optimiert. Die D-PAK-Bauform ermöglicht eine ausgezeichnete Wärmeableitung über die Leiterplatte. |
| Elektrische Charakteristika | Entwickelt für hohe Effizienz und Zuverlässigkeit bei schaltenden Anwendungen. Spezifische Rds(on)-Werte sind optimiert, um Leckströme und Einschaltverluste zu minimieren. |
| Thermische Eigenschaften | Hervorragende Wärmeableitung durch das D-PAK-Gehäuse, unterstützt durch die Materialwahl und das Design für minimale thermische Übergangswiderstände. Dies ist entscheidend für die Langlebigkeit und konstante Leistungsfähigkeit unter Last. |

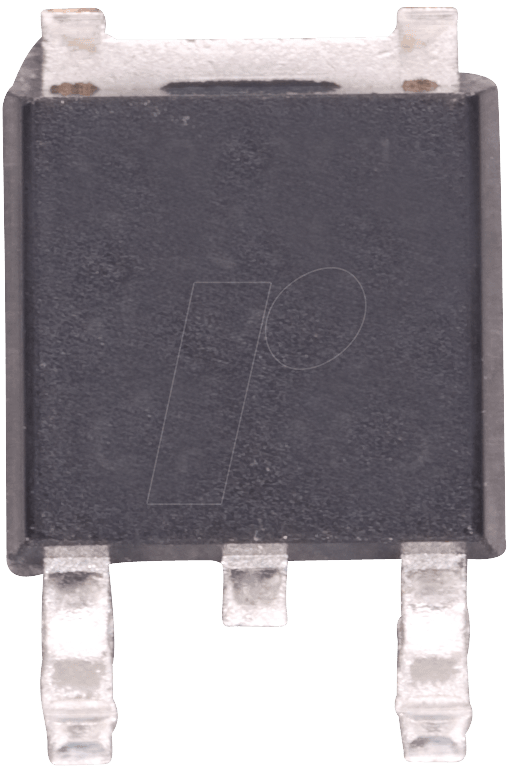

Die D-PAK-Bauform: Effizienz und Haltbarkeit
Die D-PAK (Direct Mounting Power) Gehäuseform des IRFR 6215 ist ein entscheidender Faktor für seine Leistung und Zuverlässigkeit in anspruchsvollen Umgebungen. Dieses oberflächenmontierbare Gehäuse (SMD) ist speziell dafür konzipiert, eine optimale Wärmeableitung zu gewährleisten. Die größeren Kupferflächen, die über die Leiterplatte (PCB) mit dem Gehäuse verbunden werden, dienen als effektive Kühlkörper. Dies ist besonders wichtig, da Leistungshalbleiter wie MOSFETs unter Last Wärme erzeugen. Durch die verbesserte thermische Anbindung können höhere Ströme und Spannungen mit geringerer Erwärmung gehandhabt werden, was die Lebensdauer des Bauteils erhöht und die Notwendigkeit für zusätzliche externe Kühlkörper reduziert. Die robuste mechanische Konstruktion der D-PAK-Bauform bietet zudem eine hohe Widerstandsfähigkeit gegen Vibrationen und mechanische Belastungen, was sie für industrielle und automobilspezifische Anwendungen prädestiniert.
Ansteuerung und Gate-Management
Der IRFR 6215 ist ein P-Kanal MOSFET, was bedeutet, dass er durch eine negative Gate-Source-Spannung (Vgs) eingeschaltet wird. Die Gate-Schwellenspannung (Vgs(th)) liegt typischerweise im Bereich von -2 V bis -4 V. Dies ermöglicht eine flexible Ansteuerung. In vielen Schaltungen kann die Ansteuerung mit einer negativen Gate-Spannung gegenüber der Source-Spannung erfolgen. Beispielsweise kann die Ansteuerung durch einen Mikrocontroller erfolgen, der eine negative Spannung erzeugen kann, oder durch die Verwendung eines Pegelwandlers, um die benötigte negative Gate-Spannung zu generieren. Die maximale zulässige Gate-Source-Spannung von ±25 V bietet einen ausreichenden Spielraum für die Ansteuerung, wobei darauf geachtet werden muss, diesen Wert nicht zu überschreiten, um eine Beschädigung des Bauteils zu vermeiden.
Materialien und Herstellungsprozess
Der IRFR 6215 wird unter Einsatz modernster Halbleitertechnologien gefertigt. Die Dotierung und die Strukturierung des Siliziumwafers sind präzise kontrolliert, um die gewünschten elektrischen Eigenschaften wie den niedrigen Einschaltwiderstand und die hohe Spannungsfestigkeit zu erzielen. Die Auswahl der Materialien für das Gehäuse und die internen Verbindungen (Bonddrähte, falls zutreffend, obwohl moderne D-PAK-Designs oft direktverbundene Bauteile sind) ist auf Langlebigkeit und thermische Stabilität ausgelegt. Die Herstellungsprozesse unterliegen strengen Qualitätskontrollen, um die Konsistenz und Zuverlässigkeit jedes einzelnen Bauteils zu gewährleisten. Die Reinheit der verwendeten Siliziumsubstrate und der Prozesschemikalien spielt eine entscheidende Rolle für die Leistungsfähigkeit und Lebensdauer des MOSFETs.
FAQ – Häufig gestellte Fragen zu IRFR 6215 – MOSFET, P-Kanal, -150 V, -13 A, Rds(on) 0,295 Ohm, D-PAK
Wie wird der IRFR 6215 korrekt angesteuert?
Der IRFR 6215 ist ein P-Kanal MOSFET und wird durch eine negative Gate-Source-Spannung (Vgs) eingeschaltet. Die Gate-Schwellenspannung liegt typischerweise zwischen -2 V und -4 V. Für eine vollständige Einschaltung sind oft negative Spannungen von -10 V oder mehr erforderlich, je nach gewünschter Stromstärke und unter Berücksichtigung des Rds(on). Achten Sie darauf, die maximale Gate-Source-Spannung von ±25 V nicht zu überschreiten.
Welche Vorteile bietet der niedrige Rds(on) des IRFR 6215?
Ein niedriger Rds(on)-Wert (0,295 Ohm) bedeutet, dass der MOSFET im eingeschalteten Zustand einen sehr geringen Widerstand aufweist. Dies minimiert die Leistungsverluste in Form von Wärme (P = I² R). Folglich wird weniger Energie in Wärme umgewandelt, was zu einer höheren Gesamtsystemeffizienz, geringerer Wärmeentwicklung und potenziell kleineren Kühlkörpern führt.
Ist der IRFR 6215 für hohe Temperaturen geeignet?
Ja, der IRFR 6215 ist für einen weiten Betriebstemperaturbereich von -55 °C bis +175 °C ausgelegt. Diese hohe Temperaturbeständigkeit, kombiniert mit der effizienten Wärmeableitung durch das D-PAK-Gehäuse, macht ihn für anspruchsvolle industrielle Umgebungen geeignet.
Für welche Anwendungen ist die D-PAK-Bauform besonders vorteilhaft?
Die D-PAK-Bauform (TO-263) ist eine oberflächenmontierbare Gehäuseform, die eine exzellente Wärmeableitung über die Leiterplatte ermöglicht. Dies ist vorteilhaft in Anwendungen mit hohen Strömen und Leistungen, wo eine effektive Kühlung entscheidend ist. Sie bietet zudem eine gute mechanische Stabilität und eignet sich für automatisierte Bestückungsprozesse.
Kann der IRFR 6215 in Hochfrequenzanwendungen eingesetzt werden?
Obwohl der IRFR 6215 in erster Linie für Leistungs-Schaltanwendungen konzipiert ist, ermöglicht sein Design mit geringer Gate-Ladung und schnellen Schaltzeiten einen Einsatz in bestimmten Hochfrequenz-Schaltanwendungen, insbesondere im Bereich von Netzteilen und Wandlern. Die genaue Eignung hängt jedoch von den spezifischen Anforderungen der Schaltung ab.
Was bedeutet P-Kanal MOSFET im Vergleich zu N-Kanal MOSFET?
Ein P-Kanal MOSFET schaltet den Stromfluss, indem die Source-Spannung positiver als die Drain-Spannung ist und eine negative Gate-Source-Spannung angelegt wird, um den Kanal zu öffnen. Ein N-Kanal MOSFET hingegen wird mit einer positiven Gate-Source-Spannung eingeschaltet. Die Wahl zwischen P-Kanal und N-Kanal hängt oft von der Schaltungslogik und der Verfügbarkeit von Spannungsreferenzen ab.
