Leistungsstarker IRFR 2405 MOSFET für anspruchsvolle Schaltungen
Sie suchen nach einer robusten und effizienten Lösung für die Schaltung und Steuerung hoher Ströme in Ihren Elektronikprojekten? Der IRFR 2405 N-Kanal MOSFET bietet genau diese Zuverlässigkeit. Mit seiner beeindruckenden Strombelastbarkeit und seinem geringen Durchlasswiderstand ist er die ideale Komponente für Entwickler und Bastler, die Wert auf Präzision und Langlebigkeit legen.
Hervorragende Leistung und Effizienz: Die Vorteile des IRFR 2405
Der IRFR 2405 N-Kanal MOSFET zeichnet sich durch seine überlegene Leistungsfähigkeit im Vergleich zu Standardlösungen aus. Die Kombination aus einer hohen Spannungsfestigkeit von 55 V und einer kontinuierlichen Strombelastbarkeit von bis zu 56 A macht ihn zu einem wahren Kraftpaket für anspruchsvolle Anwendungen. Sein extrem niedriger Rds(on) von nur 0,0118 Ohm im leitenden Zustand minimiert Leistungsverluste und reduziert die Wärmeentwicklung erheblich. Dies führt zu einer höheren Energieeffizienz, geringeren Betriebskosten und einer verlängerten Lebensdauer Ihrer Schaltung.
- Hohe Strombelastbarkeit: Bis zu 56 A kontinuierlich, ideal für leistungsintensive Anwendungen.
- Geringer Rds(on): Nur 0,0118 Ohm im leitenden Zustand für minimale Verluste und Effizienz.
- Hohe Spannungsfestigkeit: 55 V Nennspannung für sicheren Betrieb in verschiedenen Umgebungen.
- Schnelle Schaltzeiten: Ermöglicht präzise Steuerung und hohe Frequenzen.

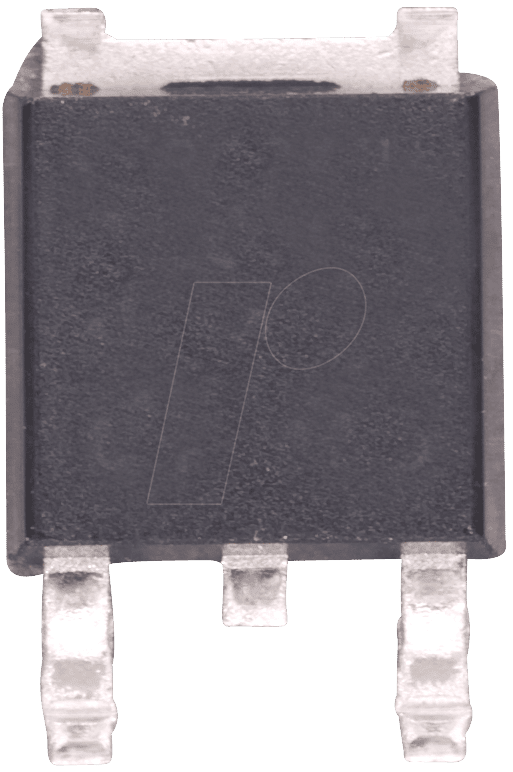

- Robustes D-PAK Gehäuse: Bietet gute Wärmeableitung und einfache Montage.
- N-Kanal Technologie: Standardisierte und vielseitige Technologie für breite Anwendungsmöglichkeiten.
Technische Spezifikationen im Detail
Der IRFR 2405 ist ein sorgfältig entwickelter Leistungstransistor, der für seine Zuverlässigkeit und Performance bekannt ist. Die N-Kanal-Konfiguration, gepaart mit einem Source-Drain-Durchlasswiderstand von lediglich 0,0118 Ohm bei einer Drain-Source-Spannung von 25 V und einer Gate-Source-Spannung von 10 V (typisch), sorgt für einen schnellen und verlustarmen Schaltvorgang. Die Gate-Schwellenspannung (VGS(th)) liegt im typischen Bereich von 2 V bis 4 V, was eine einfache Ansteuerung mit gängigen Mikrocontrollern oder Logikpegeln ermöglicht.
Die maximale Pulsdrainstromstärke (Idm) ist deutlich höher als die kontinuierliche Strombelastbarkeit, was kurzzeitige Spitzenströme problemlos verkraftet. Die robuste Gate-Source-Spannungsbegrenzung (±20 V) schützt den MOSFET vor Überspannungen am Gate-Anschluss. Die integrierte Body-Diode bietet Schutzfunktionen und ist für viele Schaltanwendungen ausreichend. Die thermische Anbindung über das D-PAK Gehäuse ist optimiert, um die Wärmeabfuhr effektiv zu gewährleisten und thermische Überlastung zu vermeiden.
Anwendungsbereiche: Wo der IRFR 2405 glänzt
Der IRFR 2405 N-Kanal MOSFET ist eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen, bei denen eine präzise und leistungsstarke Stromschaltung erforderlich ist. Seine Spezifikationen machen ihn prädestiniert für den Einsatz in:
- Leistungsschaltkreisen: Als Hauptschalter in Netzteilen, DC-DC-Wandlern und Motorsteuerungen.
- Fahrzeugtechnik: In Systemen wie Scheinwerfersteuerungen, Heizungsgebläsen oder Pumpen, wo hohe Ströme benötigt werden.
- Industrielle Automatisierung: Zur Steuerung von Aktoren, Relais oder größeren Lasten.
- Hobby- und Prototypenbau: Für anspruchsvolle Projekte, bei denen eine hohe Strombelastbarkeit und Zuverlässigkeit gefragt sind.
- Batterie-Management-Systeme: Zur Steuerung von Lade- und Entladevorgängen.
- Schaltnetzteile: Als Primärschalter in Flyback-, Forward- oder Half-Bridge-Topologien.
Seine Fähigkeit, hohe Ströme effizient zu schalten, minimiert Verluste und sorgt für einen stabilen Betrieb der angeschlossenen Komponenten. Dies ist besonders wichtig in energieempfindlichen Anwendungen oder Systemen, die eine hohe Verfügbarkeit erfordern.
Hochwertige Konstruktion und Material für maximale Zuverlässigkeit
Der IRFR 2405 MOSFET wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung und Zuverlässigkeit zu gewährleisten. Das verwendete Silizium ist von höchster Reinheit, um optimale Halbleitereigenschaften zu erzielen. Die Bonddrähte und internen Verbindungen sind auf höchste Stromtragfähigkeit und geringsten Übergangswiderstand ausgelegt. Das D-PAK Gehäuse (TO-263) ist aus einem robusten, thermisch leitfähigen Kunststoff gefertigt, der eine effiziente Wärmeableitung an die Umgebung oder an einen Kühlkörper ermöglicht.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Leistungs-MOSFET, N-Kanal |
| Hersteller | Vishay (typisch für diese Teilenummer, bitte Herstellerangaben prüfen) |
| Gehäuse | D-PAK (TO-263) |
| Max. Drain-Source Spannung (Vds) | 55 V |
| Max. kontinuierliche Drain-Stromstärke (Id) | 56 A |
| Rds(on) (typ.) | 0,0118 Ohm (bei Vgs=10V, Id=56A) |
| Gate-Schwellenspannung (Vgs(th)) | 2 V – 4 V (typisch) |
| Gate-Source Spannung (Vgs) | ±20 V (max.) |
| Betriebstemperatur | -55 °C bis +175 °C (typisch) |
| Anschlusstechnik | Oberflächenmontage (SMD) |
Sicherheit und Handhabung
Bei der Arbeit mit Leistungselektronikkomponenten wie dem IRFR 2405 ist die Einhaltung von Sicherheitsrichtlinien unerlässlich. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie Änderungen an der Schaltung vornehmen. Verwenden Sie geeignete Werkzeuge und schützen Sie sich vor statischer Entladung (ESD). Das D-PAK Gehäuse ermöglicht eine einfache Lötverbindung, achten Sie jedoch auf ausreichende Kühlung, insbesondere bei hohen Strömen.
Die maximale Verlustleistung (Pd) hängt stark von der Montage und Kühlung ab. Bei direkter Montage auf einer Leiterplatte mit guter Kupferfläche kann diese deutlich höher sein als bei einem einzelnen Pin. Die Verwendung eines Kühlkörpers wird für Anwendungen mit Dauerbelastung nahe der maximalen Stromgrenze dringend empfohlen, um eine Überhitzung und Beschädigung des Bauteils zu vermeiden. Beachten Sie stets das Datenblatt des Herstellers für spezifische Empfehlungen zur Kühlung und thermischen Dimensionierung.
Häufig gestellte Fragen zu IRFR 2405 – MOSFET, N-Kanal, 55 V, 56 A, Rds(on) 0,0118 Ohm, D-PAK
Was bedeutet N-Kanal bei einem MOSFET?
N-Kanal bedeutet, dass der MOSFET durch das Anlegen einer positiven Gate-Source-Spannung (relativ zur Source) eingeschaltet wird. Dies ist die gängigste Konfiguration für Leistungsanwendungen, da sie oft eine einfachere Ansteuerung mit positiven Spannungen ermöglicht.
Ist der IRFR 2405 für PWM-Anwendungen geeignet?
Ja, der IRFR 2405 ist aufgrund seiner schnellen Schaltzeiten und seines geringen Rds(on) sehr gut für Pulsweitenmodulation (PWM)-Anwendungen geeignet, wie sie beispielsweise in Motorsteuerungen oder Schaltnetzteilen zum Einsatz kommen.
Welche Art von Last kann der IRFR 2405 schalten?
Der IRFR 2405 kann sowohl ohmsche als auch induktive Lasten schalten. Bei induktiven Lasten ist jedoch stets auf eine geeignete Freilaufdiode zu achten, um Spannungsspitzen beim Abschalten zu kompensieren.
Wie wichtig ist die Kühlung für den IRFR 2405?
Die Kühlung ist entscheidend für die Lebensdauer und Leistungsfähigkeit des IRFR 2405, insbesondere bei hohen Strömen. Das D-PAK Gehäuse bietet zwar eine gute Basis für die Wärmeableitung, aber für Dauerbetrieb nahe der maximalen Belastungsgrenze ist oft ein zusätzlicher Kühlkörper unerlässlich.
Kann ich den IRFR 2405 mit 3,3V Logik ansteuern?
Die Gate-Schwellenspannung (Vgs(th)) liegt typischerweise zwischen 2V und 4V. Ob eine Ansteuerung mit 3,3V Logik zuverlässig funktioniert, hängt vom genauen Schwellenwert und der gewünschten Leitfähigkeit ab. Für eine volle Ansteuerung ist oft eine höhere Gate-Spannung (z.B. 5V oder 10V) erforderlich. Eventuell ist ein Gate-Treiber erforderlich.
Was bedeutet Rds(on) und warum ist ein niedriger Wert wichtig?
Rds(on) steht für den Drain-Source-Widerstand im eingeschalteten Zustand. Ein niedriger Wert bedeutet, dass der MOSFET wenig Widerstand bietet, wenn er Strom leitet. Dies führt zu geringeren Leistungsverlusten (Wärmeentwicklung) und somit zu einer höheren Effizienz des Gesamtsystems.
Ist der IRFR 2405 für den Einsatz in Hochfrequenzanwendungen geeignet?
Der IRFR 2405 ist ein Leistungs-MOSFET, der für seine Schnelligkeit bekannt ist. Während er für viele Hochfrequenz-Schaltanwendungen geeignet ist, sind bei extrem hohen Frequenzen (im MHz-Bereich) oft spezialisierte RF-MOSFETs oder andere Schaltertopologien besser geeignet. Für die meisten gängigen PWM-Anwendungen ist er jedoch hervorragend geeignet.
