Leistungsstarker N-Kanal MOSFET: Der IRFR 220N für anspruchsvolle Schaltungen
Der IRFR 220N ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und effiziente Schalteinheit für ihre Elektronikprojekte benötigen. Speziell konzipiert für Anwendungen, die eine hohe Spannungsfestigkeit und einen kontrollierten Stromfluss erfordern, minimiert dieser N-Kanal MOSFET Energieverluste und gewährleistet eine stabile Performance selbst unter Last. Wenn Sie auf der Suche nach einer robusten Komponente für Schaltnetzteile, Motorsteuerungen oder allgemeine Leistungselektronik sind, bietet der IRFR 220N die überlegene Wahl gegenüber herkömmlichen Transistoren.
Hervorragende Schaltleistung und Effizienz
Der IRFR 220N zeichnet sich durch seine exzellente Schaltcharakteristik aus. Mit einer maximalen Sperrspannung von 200V und einem kontinuierlichen Drain-Strom von 5A bewältigt er selbst anspruchsvolle Lasten souverän. Die geringe Einschaltwiderstand (Rds(on)) minimiert die Leistungsdissipation während des Betriebs, was zu einer verbesserten Energieeffizienz und einer reduzierten Wärmeentwicklung führt. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit von elektronischen Systemen, insbesondere in Anwendungen mit hoher Taktfrequenz oder hoher Strombelastung.
Optimale Wärmeableitung durch D-PAK Gehäuse

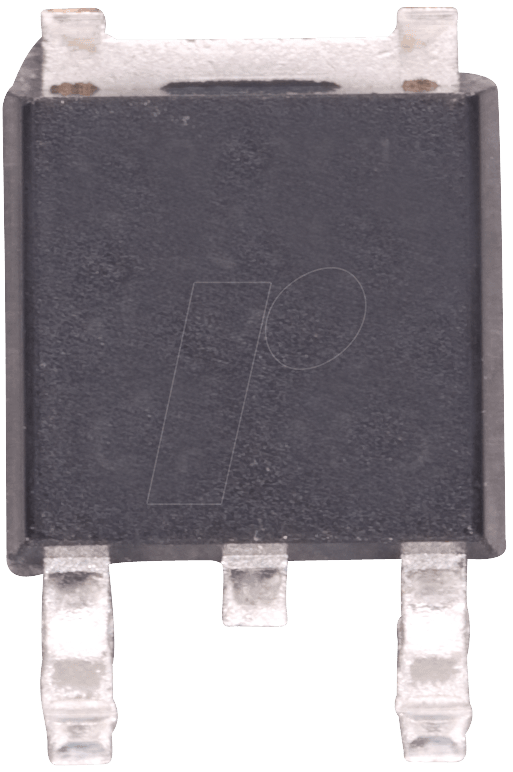

Das integrierte D-PAK (TO-252) Gehäuse des IRFR 220N ist ein Schlüsselmerkmal für seine Leistungsfähigkeit. Dieses Montagegehäuse ist speziell dafür entwickelt, eine effektive Wärmeabfuhr zu ermöglichen. Durch die Oberflächenmontage und die gute thermische Anbindung an die Leiterplatte kann die im Betrieb entstehende Wärme effizient an die Umgebung abgegeben werden. Dies verhindert Überhitzung und ermöglicht es der Komponente, ihre spezifizierten Leistungsgrenzen über längere Zeiträume aufrechtzuerhalten, was bei vielen Leistungselektronikanwendungen von kritischer Bedeutung ist.
Vielseitige Einsatzmöglichkeiten in der Leistungselektronik
Die Kombination aus hoher Spannungsfestigkeit, kontrollierbarem Stromfluss und effizienter Wärmeableitung macht den IRFR 220N zu einem äußerst vielseitigen Baustein. Er eignet sich hervorragend für:
- Schaltnetzteile (SMPS): Als primärer Schalter zur Spannungsregelung.
- Motorsteuerungen: Zur präzisen Ansteuerung von Gleichstrom- und bürstenlosen Gleichstrommotoren.
- DC-DC Wandler: In einer Vielzahl von Topologien für die Energieumwandlung.
- Beleuchtungssysteme: Insbesondere in LED-Treibern zur effizienten Steuerung der Stromzufuhr.
- Allgemeine Leistungsschaltanwendungen: Überall dort, wo eine robuste und effiziente Schaltung benötigt wird.
Technische Spezifikationen und Leistungsvorteile
Die technischen Daten des IRFR 220N sind auf höchste Zuverlässigkeit und Leistung ausgelegt. Mit einer Avalanche Energy Rating von 43W und einem schnellen Schaltverhalten minimiert er Verluste und bietet präzise Steuermöglichkeiten. Die sorgfältige Auswahl der Materialien und die präzise Fertigung stellen sicher, dass jede Komponente den anspruchsvollen Anforderungen moderner Elektronik gerecht wird.
| Merkmal | Beschreibung |
|---|---|
| Typ | N-Kanal MOSFET |
| Max. Drain-Source Spannung (Vds) | 200 V |
| Kontinuierlicher Drain-Strom (Id) | 5 A |
| Schaltleistung (Power Dissipation) | 43 W |
| Gehäusetyp | D-PAK (TO-252) |
| Gate-Source Schwelle Spannung (Vgs(th)) | Ca. 2-4 V (Typischer Wert, Präzision für Steuerung kritisch) |
| Einschaltwiderstand (Rds(on)) | Sehr gering (Spezifikation abhängig von Drain-Strom und Gate-Spannung, optimiert für Effizienz) |
| Gehäusematerial | Formplastik mit hoher thermischer Leitfähigkeit zur Wärmeableitung |
| Anschlusstyp | Oberflächenmontage (SMD) |
| Anwendungen | Leistungsschaltkreise, DC-DC Wandler, Motorsteuerungen, SMPS |
Umfassende Informationen für Entwickler und Techniker
Für Ingenieure, die an der Entwicklung komplexer Schaltungen arbeiten, ist die genaue Kenntnis der Bauteileigenschaften unerlässlich. Der IRFR 220N bietet hierbei eine transparente und verlässliche Performance. Die niedrige Gate-Ladung (Qg) sorgt für schnelle Schaltzeiten, was besonders in Hochfrequenzanwendungen von Vorteil ist. Die Avalanche-Fähigkeit des MOSFETs bietet eine zusätzliche Schutzschicht gegen Spannungsspitzen, die in induktiven Lasten auftreten können. Dies erhöht die Robustheit des Gesamtsystems und reduziert das Risiko von Bauteilausfällen.
Die Gate-Schwellenspannung (Vgs(th)) des IRFR 220N liegt typischerweise im Bereich von 2 bis 4 Volt. Dies ermöglicht eine einfache Ansteuerung mit gängigen Mikrocontrollern oder Logikschaltungen, ohne dass komplexe Treiberstufen erforderlich sind. Die präzise Kontrolle des Schalters ist somit gewährleistet, was zu einer zuverlässigen Funktion der geschalteten Last führt.
Das D-PAK Gehäuse mit seiner Oberflächenmontage-Architektur ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Dies ist ein entscheidender Vorteil bei der Entwicklung kompakter elektronischer Geräte. Die direkte Montage auf der Platine und die optimierte Wärmeableitung reduzieren den Bedarf an zusätzlichen Kühlkörpern, was Kosten und Platz spart.
Die Zuverlässigkeit des IRFR 220N wird durch seine Konstruktion und Materialauswahl untermauert. Hochwertiges Halbleitermaterial in Kombination mit einer robusten Verkapselung gewährleistet eine lange Lebensdauer und stabile elektrische Eigenschaften über einen weiten Temperaturbereich. Diese Langlebigkeit ist ein kritischer Faktor für industrielle und kommerzielle Anwendungen, bei denen Ausfallzeiten minimiert werden müssen.
Die geringe parasitäre Kapazität des IRFR 220N trägt ebenfalls zu seiner Leistungsfähigkeit bei. Dies reduziert unerwünschte Signalbeeinflussungen und ermöglicht ein sauberes Schalten, was besonders in empfindlichen Schaltungen von Bedeutung ist. Die Ingenieure können sich auf eine präzise und vorhersehbare Leistung verlassen, die für die Entwicklung fortschrittlicher Elektronik unerlässlich ist.
Sicherheit und Zuverlässigkeit im Betrieb
Die Avalanche-Energy-Rating von 43W ist ein wichtiger Indikator für die Fähigkeit des IRFR 220N, transienten Spannungsspitzen standzuhalten. Diese Fähigkeit ist entscheidend, um die Komponente vor Schäden durch unerwartete Überspannungen zu schützen, die beispielsweise beim Abschalten induktiver Lasten auftreten können. Diese inhärente Robustheit reduziert das Risiko von Feldausfällen und erhöht die allgemeine Zuverlässigkeit des elektronischen Designs.
Die Isolationsspannung zwischen den Anschlüssen des MOSFETs ist ebenfalls auf einen hohen Wert ausgelegt, um eine sichere Trennung zwischen den verschiedenen Schaltungsteilen zu gewährleisten. Dies ist ein Standardmerkmal für Hochleistungs-MOSFETs und trägt zur allgemeinen Sicherheit und Stabilität der Anwendung bei.
Die thermische Leistung des D-PAK Gehäuses ist durch seine optimierte Formgebung und die Fähigkeit zur direkten Anbindung an eine thermisch leitfähige Leiterplatte gekennzeichnet. Dies ermöglicht eine effektive Wärmeableitung, die über die reine Leistungsfähigkeit hinaus die Lebensdauer der Komponente verlängert und die thermische Belastung benachbarter Komponenten reduziert.
Die Wahl des IRFR 220N bietet somit eine Kombination aus technischer Exzellenz und praktischer Einsetzbarkeit, die ihn zu einer ausgezeichneten Wahl für eine breite Palette von Leistungselektronikanwendungen macht.
FAQ – Häufig gestellte Fragen zu IRFR 220N – MOSFET, N-CH, 200V, 5A, 43W, D-PAK
Was sind die Hauptvorteile der Verwendung des IRFR 220N MOSFETs?
Der IRFR 220N bietet eine hohe Spannungsfestigkeit von 200V, einen kontinuierlichen Drain-Strom von 5A und eine Schaltleistung von 43W. Seine Stärken liegen in der effizienten Wärmeableitung durch das D-PAK Gehäuse und der schnellen Schaltcharakteristik, was ihn ideal für leistungsstarke und platzsparende Designs macht.
In welchen Anwendungen ist der IRFR 220N besonders gut geeignet?
Der MOSFET eignet sich hervorragend für Schaltnetzteile, DC-DC Wandler, Motorsteuerungen, LED-Treiber und allgemeine Leistungsschaltanwendungen, bei denen eine hohe Zuverlässigkeit und Effizienz gefordert sind.
Was bedeutet das D-PAK Gehäuse für die Anwendung des IRFR 220N?
Das D-PAK (TO-252) Gehäuse ist ein Oberflächenmontagegehäuse, das eine ausgezeichnete Wärmeableitung ermöglicht. Dies führt zu einer verbesserten thermischen Leistung, einer längeren Lebensdauer der Komponente und ermöglicht kompaktere Schaltungsdesigns ohne Notwendigkeit für zusätzliche Kühlkörper.
Wie wird der IRFR 220N typischerweise angesteuert?
Der IRFR 220N kann mit einer Gate-Schwellenspannung (Vgs(th)) von typischerweise 2-4V angesteuert werden. Dies ermöglicht eine einfache Ansteuerung mit gängigen Mikrocontrollern oder Logikschaltungen.
Welchen Schutz bietet die Avalanche-Energy-Rating des IRFR 220N?
Die Avalanche-Energy-Rating von 43W bedeutet, dass der MOSFET Spannungsspitzen widerstehen kann, die beispielsweise beim Abschalten induktiver Lasten auftreten können. Dies erhöht die Robustheit des Gesamtsystems und schützt die Komponente vor Beschädigungen.
Ist der IRFR 220N für Hochfrequenzanwendungen geeignet?
Ja, dank seiner geringen Gate-Ladung (Qg) und schnellen Schaltzeiten ist der IRFR 220N gut für Hochfrequenzanwendungen geeignet, bei denen schnelle und effiziente Schaltvorgänge entscheidend sind.
Welche Vorteile bietet die geringe Einschaltwiderstand (Rds(on))?
Ein geringer Einschaltwiderstand minimiert die Leistungsverluste während des Betriebs, was zu einer höheren Energieeffizienz und einer geringeren Wärmeentwicklung führt. Dies ist essentiell für die Langlebigkeit und Zuverlässigkeit von elektronischen Systemen.
