Leistungsstarke MOSFET-Technologie für anspruchsvolle Anwendungen: IRFR 13N20D
Sind Sie auf der Suche nach einer zuverlässigen und leistungsstarken Lösung für Ihre Schalt- und Verstärkeranwendungen? Der IRFR 13N20D N-Kanal MOSFET mit einer Spannung von 200V und einem Strom von 13A ist die ideale Wahl für Ingenieure und Entwickler, die höchste Effizienz und Robustheit in ihren Schaltungen benötigen. Seine optimierte RDS(on) von 0,235 Ohm und das platzsparende D-PAK-Gehäuse machen ihn zur überlegenen Alternative gegenüber weniger spezifizierten oder älteren Transistorlösungen, die oft Kompromisse bei Leistung oder Zuverlässigkeit erfordern.
Warum der IRFR 13N20D die überlegene Wahl ist
Der IRFR 13N20D setzt Standards in Bezug auf Effizienz und Zuverlässigkeit. Seine herausragenden elektrischen Parameter, wie die hohe Spannungsfestigkeit und der niedrige Durchlasswiderstand, minimieren Leistungsverluste und Wärmeentwicklung. Dies führt zu einer gesteigerten Gesamteffizienz Ihrer Systeme und verlängert die Lebensdauer der Komponenten. Im Vergleich zu Standard-MOSFETs bietet der IRFR 13N20D eine fein abgestimmte Kombination aus schnellen Schaltzeiten und geringer Gate-Ladung, was ihn für Hochfrequenzanwendungen prädestiniert. Die integrierte D-PAK-Bauform ermöglicht zudem eine effiziente Wärmeableitung und vereinfacht das Design kompakter Schaltungen.
Kernmerkmale und technische Vorteile
Der IRFR 13N20D ist ein Hochleistungs-MOSFET, der für seine Robustheit und Effizienz bekannt ist. Seine wesentlichen technischen Merkmale umfassen:
- Hohe Spannungsfestigkeit: Mit 200V ist dieser MOSFET ideal für Anwendungen, die eine signifikante elektrische Isolation und Schutz vor Überspannungen erfordern.
- Geringer Durchlasswiderstand (RDS(on)): Ein RDS(on) von nur 0,235 Ohm bei typischen Betriebsbedingungen reduziert die Leistungsverluste während des leitenden Zustands erheblich. Dies bedeutet weniger Wärmeentwicklung und höhere Energieeffizienz.
- Hoher Dauerstrom: Mit einer Stromtragfähigkeit von 13A ist der IRFR 13N20D für eine breite Palette von Leistungsschaltanwendungen geeignet, bei denen erhebliche Stromstärken gehandhabt werden müssen.
- N-Kanal-Konfiguration: Die N-Kanal-Konfiguration ist Standard für viele Leistungsanwendungen und bietet gute Schalteigenschaften.

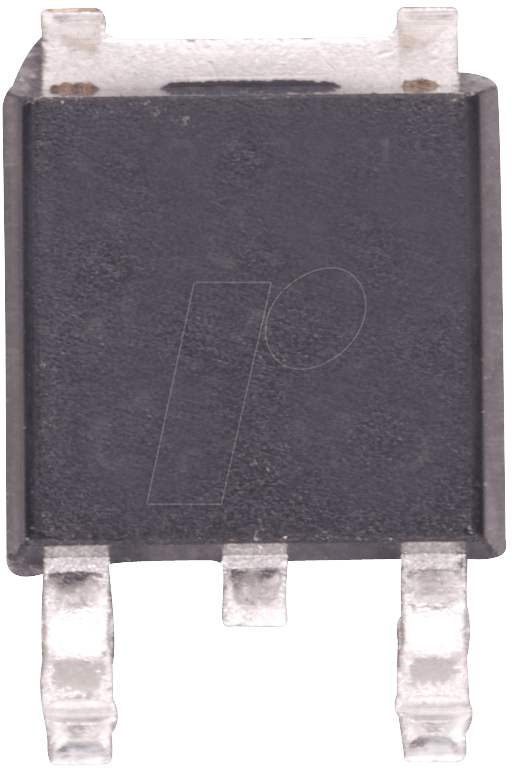

- D-PAK-Gehäuse: Das D-PAK-Gehäuse (TO-263) ist ein oberflächenmontierbares Gehäuse, das eine gute thermische Performance bietet und sich für automatisierte Bestückungsprozesse eignet. Es ermöglicht eine effiziente Wärmeableitung weg vom Chip.
- Schnelle Schaltzeiten: Geringe Gate-Ladung und Kapazitäten ermöglichen schnelle Schaltübergänge, was für moderne Schaltnetzteile und Hochfrequenzanwendungen entscheidend ist.
- Zuverlässigkeit und Langlebigkeit: Entwickelt für den professionellen Einsatz, bietet der IRFR 13N20D eine hohe Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
Optimierte Leistungsfähigkeit für diverse Einsatzgebiete
Die Kombination aus hoher Spannung, geringem Widerstand und robuster Bauform macht den IRFR 13N20D zu einer exzellenten Wahl für eine Vielzahl vonspruchsvollen Anwendungen:
- Schaltnetzteile (SMPS): Seine effizienten Schaltcharakteristiken und die gute Wärmeableitung sind entscheidend für die Leistung und Effizienz von Schaltnetzteilen in Consumer-Elektronik, IT und industriellen Geräten.
- Motorsteuerungen: In Anwendungen, die eine präzise Steuerung von Elektromotoren erfordern, ermöglicht der IRFR 13N20D eine verlustarme und dynamische Leistungsregelung.
- DC/DC-Wandler: Er eignet sich hervorragend für den Einsatz in Hochleistungs-DC/DC-Wandlern, wo Effizienz und geringe Verluste Priorität haben.
- Beleuchtungstechnik: In LED-Treibern und anderen Beleuchtungsanwendungen trägt seine Effizienz zu Energieeinsparungen und längerer Lebensdauer der Leuchtmittel bei.
- Industrielle Automatisierung: Seine Robustheit und Zuverlässigkeit sind unerlässlich für den Einsatz in rauen Umgebungen der industriellen Automatisierung.
- Leistungsverstärker: Für bestimmte Arten von Leistungsverstärkern bietet der IRFR 13N20D die nötige Leistungsfähigkeit und Kontrolle.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | N-Kanal MOSFET |
| Maximale Drain-Source-Spannung (VDS) | 200 V |
| Kontinuierlicher Drain-Strom (ID) | 13 A |
| Durchlasswiderstand (RDS(on)) | 0,235 Ω (typisch) |
| Gate-Source-Schwellenspannung (VGS(th)) | 2 V bis 4 V (typisch) |
| Gate-Ladung (Qg) | Reduziert für schnelle Schaltvorgänge |
| Gehäuseform | D-PAK (TO-263) |
| Betriebstemperaturbereich | -55°C bis +150°C |
Erweitertes Verständnis der MOSFET-Technologie
Der IRFR 13N20D repräsentiert die Weiterentwicklung der Leistungshalbleitertechnologie. Sein Design minimiert parasitäre Effekte, die bei herkömmlichen MOSFETs zu Leistungsverlusten führen können. Die niedrige Gate-Ladung (Qg) ist ein kritischer Faktor für die Schaltgeschwindigkeit. Eine geringere Qg bedeutet, dass weniger Energie benötigt wird, um das Gate des MOSFETs aufzuladen und ihn in den leitenden Zustand zu schalten. Dies ist besonders vorteilhaft in Anwendungen mit hohen Schaltfrequenzen, wie beispielsweise in modernen Schaltnetzteilen, wo schnelle und effiziente Schaltübergänge die Energieeffizienz und die Reduzierung von EMI (elektromagnetischen Interferenzen) maßgeblich beeinflussen. Die optimierte Zelle-Struktur des IRFR 13N20D trägt ebenfalls zur Reduzierung des RDS(on) bei, was wiederum die Leitungsverluste verringert und somit die Gesamteffizienz des Geräts steigert. Das D-PAK-Gehäuse ist nicht nur kompakt, sondern bietet durch seine breiteren Anschlüsse und die Möglichkeit zur direkten Montage auf einer Leiterplatte eine verbesserte Wärmeableitung im Vergleich zu älteren Gehäuseformen. Dies ist entscheidend, um die Betriebstemperatur des Bauteils niedrig zu halten und seine Zuverlässigkeit über lange Betriebszeiten zu gewährleisten.
FAQ – Häufig gestellte Fragen zu IRFR 13N20D – MOSFET, N-CH, 200V, 13A, 0,235R, D-PAK
Was sind die Hauptanwendungsgebiete des IRFR 13N20D?
Der IRFR 13N20D eignet sich hervorragend für Schaltnetzteile, DC/DC-Wandler, Motorsteuerungen, LED-Treiber und allgemeine Leistungsschaltanwendungen, bei denen eine hohe Spannung, ein niedriger Durchlasswiderstand und eine robuste Bauform gefordert sind.
Wie unterscheidet sich der IRFR 13N20D von anderen N-Kanal-MOSFETs?
Er bietet eine überlegene Kombination aus hoher Spannungsfestigkeit (200V), niedrigem RDS(on) (0,235 Ohm) und schnellen Schaltzeiten, verpackt in einem effizienten D-PAK-Gehäuse, was ihn für anspruchsvolle und energieeffiziente Designs zur ersten Wahl macht.
Welche Vorteile bietet das D-PAK-Gehäuse?
Das D-PAK-Gehäuse ermöglicht eine einfache Oberflächenmontage, gute thermische Eigenschaften für eine effiziente Wärmeableitung und ist gut für automatisierte Fertigungsprozesse geeignet.
Ist dieser MOSFET für Hochfrequenzanwendungen geeignet?
Ja, aufgrund seiner geringen Gate-Ladung und schnellen Schaltzeiten ist der IRFR 13N20D gut für Hochfrequenzanwendungen wie Schaltnetzteile geeignet.
Welche Leistung wird bei maximaler Strombelastung abgeführt?
Bei einer Strombelastung von 13A und einem angenommenen Spannungsabfall über den MOSFET (abhängig vom Betriebspunkt, aber signifikant geringer als die 200V) und dem RDS(on) von 0,235 Ohm, ist die Verlustleistung direkt proportional zum Quadrat des Stroms und dem Widerstand. Eine genaue Berechnung der Wärmeentwicklung hängt vom spezifischen Betriebszyklus und der Kühlung ab, aber die niedrige RDS(on) minimiert diese Verluste erheblich.
Benötigt dieser MOSFET einen Kühlkörper?
Ob ein Kühlkörper benötigt wird, hängt stark von der spezifischen Anwendung, der Schaltfrequenz und der Umgebungsstemperatur ab. Bei hohen Dauerströmen oder häufigen Schaltzyklen wird zur optimalen Wärmeableitung und zur Sicherstellung der Langlebigkeit ein zusätzlicher Kühlkörper empfohlen.
Wie wird die Gate-Spannung für den Betrieb des IRFR 13N20D typischerweise angesteuert?
Die Gate-Source-Schwellenspannung (VGS(th)) liegt typischerweise zwischen 2V und 4V. Für einen vollständigen Durchgang (leitenden Zustand) wird üblicherweise eine höhere Gate-Spannung von 10V bis 15V verwendet, abhängig von der spezifischen Ansteuerungsschaltung und der gewünschten Stromstärke.
