Optimale Schaltleistung für anspruchsvolle Elektronikanwendungen: Der IRFR 1205 N-Kanal MOSFET
Sie suchen nach einer zuverlässigen Lösung für präzise Stromsteuerung in Ihren elektronischen Schaltungen? Der IRFR 1205 N-Kanal MOSFET ist die ideale Wahl für Ingenieure und Hobbyisten, die einen leistungsstarken und effizienten Schalter für anspruchsvolle Anwendungen wie Schaltnetzteile, Motorsteuerungen und Lastschaltungen benötigen. Seine herausragenden Spezifikationen ermöglichen eine Senkung von Verlustleistungen und eine Steigerung der Gesamteffizienz Ihrer Systeme.
Warum der IRFR 1205 die überlegene Wahl ist

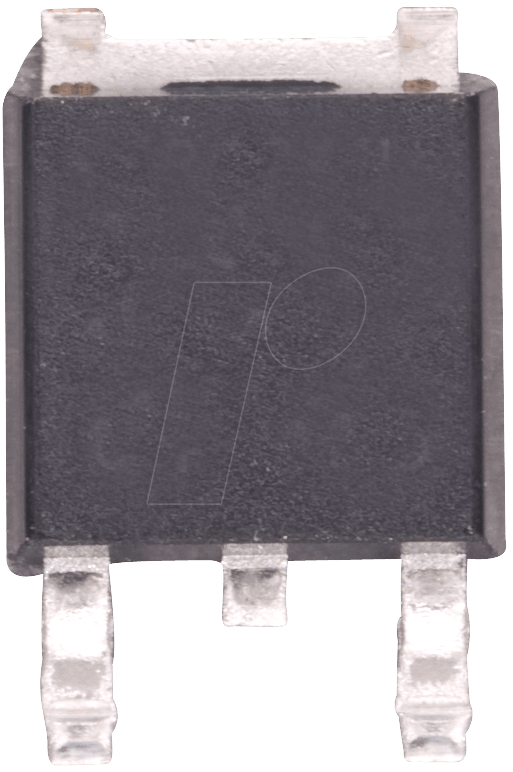

Im Vergleich zu Standard-MOSFETs zeichnet sich der IRFR 1205 durch seine optimierte Rds(on)-Spezifikation von nur 0,027 Ohm aus. Dies bedeutet deutlich geringere Durchlassverluste, was zu einer Reduzierung der Wärmeentwicklung und einer Erhöhung der Energieeffizienz führt. Die hohe Strombelastbarkeit von 37 A und die Spannungsfestigkeit von 55 V bieten zudem eine breite Einsatzmöglichkeit und eine robuste Performance auch unter Last. Das D-PAK-Gehäuse gewährleistet eine effiziente Wärmeableitung und eine einfache Integration in Printplattenlayouts.
Technische Überlegenheit und Leistung des IRFR 1205
Der IRFR 1205 repräsentiert die Spitze der Halbleitertechnologie im Bereich der Leistungs-MOSFETs. Seine N-Kanal-Konstruktion ermöglicht eine schnelle und effiziente Schaltung, während die Avalanche-Energie-Bewertung (EAS) eine hohe Robustheit gegenüber Spannungsspitzen bietet. Die sorgfältige Auswahl von Materialien und Fertigungsprozessen minimiert parasitäre Kapazitäten, was zu schnelleren Schaltzeiten und geringeren Schaltverlusten führt. Dies ist entscheidend für Anwendungen, die hohe Frequenzen und präzise Signalverarbeitung erfordern.
Schlüsselfunktionen und Vorteile
- Niedriger Rds(on): Mit nur 0,027 Ohm minimiert der IRFR 1205 den Spannungsabfall bei Stromfluss, was zu geringeren Verlusten und besserer Effizienz führt. Dies ist entscheidend für leistungskritische Schaltungen, bei denen jede Watt zählt.
- Hohe Strombelastbarkeit: Eine kontinuierliche Strombelastbarkeit von 37 A ermöglicht den Einsatz in einer Vielzahl von Hochleistungsanwendungen, von Motorsteuerungen bis hin zu industriellen Stromversorgungen.
- Hohe Spannungsfestigkeit: Die Nennspannung von 55 V bietet ausreichend Spielraum für die meisten Niederspannungs- und Mittelspannungsanwendungen, was die Vielseitigkeit erhöht und eine sichere Betriebsweise gewährleistet.
- D-PAK-Gehäuse: Dieses kompakte und leistungsfähige Gehäuse ist für seine exzellente Wärmeableitung bekannt. Dies ermöglicht eine höhere Leistungsdichte und eine zuverlässige Funktion auch bei erhöhten Betriebstemperaturen.
- Schnelle Schaltzeiten: Die optimierte interne Struktur des MOSFETs minimiert die Ladezeiten und ermöglicht so schnelle Schaltvorgänge, was für Schaltnetzteile und PWM-Anwendungen unerlässlich ist.
- Robustheit und Zuverlässigkeit: Der IRFR 1205 ist für seine Langlebigkeit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen konzipiert. Dies wird durch eine hohe Avalanche-Energie-Bewertung (EAS) unterstützt, die vor Beschädigungen durch Transienten schützt.
- Einfache Gate-Ansteuerung: Mit einer typischen Gate-Schwellenspannung (VGS(th)) im Bereich von 1V bis 2V lässt sich der IRFR 1205 leicht mit gängigen Mikrocontrollern und Logikschaltungen ansteuern.
Detaillierte Spezifikationen und Eigenschaften
| Eigenschaft | Wert | Beschreibung |
|---|---|---|
| Typ | MOSFET, N-Kanal | Standard-Schaltverstärker-Typ für effiziente Stromschaltung. |
| Hersteller-Artikelnummer | IRFR 1205 | Eindeutige Kennzeichnung des Produkts. |
| Maximale Drain-Source-Spannung (Vds) | 55 V | Die maximale Spannung, die zwischen Drain und Source im ausgeschalteten Zustand angelegt werden darf. |
| Maximale Gate-Source-Spannung (Vgs) | ± 20 V | Die maximale Spannung, die zwischen Gate und Source angelegt werden darf, um Schäden zu vermeiden. |
| Maximale Drain-Strom (Id) | 37 A | Die höchste Stromstärke, die der MOSFET kontinuierlich führen kann. |
| Rds(on) (Drain-Source-Widerstand im eingeschalteten Zustand) | 0,027 Ohm | Der spezifische Widerstand des MOSFETs, wenn er vollständig durchgeschaltet ist. Ein niedriger Wert bedeutet geringere Verluste. |
| Gehäuse | D-PAK (TO-263) | Ein SMD-Gehäuse, das für gute thermische Eigenschaften und einfache Montage bekannt ist. |
| Typische Gate-Schwellenspannung (Vgs(th)) | ca. 1-2 V | Die Spannung, bei der der MOSFET beginnt zu leiten. Dies ist wichtig für die Ansteuerung mit verschiedenen Logikpegeln. |
| Betriebstemperaturbereich | -55 °C bis +175 °C | Der Temperaturbereich, in dem der MOSFET zuverlässig betrieben werden kann. |
| Gehäusematerial | Kunststoff | Standardmaterial für robuste und isolierende Gehäuse. |
| Einsatzgebiet | Schaltnetzteile, Motorsteuerungen, Lastschalter, DC-DC-Wandler | Typische Anwendungsbereiche, die von den Eigenschaften des MOSFETs profitieren. |
Anwendungsbereiche: Wo der IRFR 1205 glänzt
Die technischen Spezifikationen des IRFR 1205 prädestinieren ihn für eine breite Palette von anspruchsvollen Elektronikanwendungen. In Schaltnetzteilen sorgt sein niedriger Rds(on) für eine hohe Effizienz, was zu geringerer Wärmeentwicklung und kompakteren Designs führt. Bei Motorsteuerungen ermöglicht die hohe Strombelastbarkeit und die schnelle Schaltfrequenz eine präzise und reaktionsschnelle Regelung von Elektromotoren, sei es in der Automobiltechnik oder in industriellen Automatisierungslösungen.
Als Lastschalter eignet sich der IRFR 1205 hervorragend, um Verbraucher sicher und verlustarm ein- und auszuschalten. Seine Robustheit gegenüber Spannungsspitzen, dank der Avalanche-Energie-Bewertung, schützt die nachgeschalteten Komponenten. Im Bereich der DC-DC-Wandler leistet der MOSFET ebenfalls wertvolle Dienste. Seine Fähigkeit, hohe Ströme mit geringen Verlusten zu schalten, ist entscheidend für die Energieeffizienz und die geringe Wärmeentwicklung dieser oft kritischen Komponenten in Stromversorgungsdesigns.
Darüber hinaus findet der IRFR 1205 Anwendung in Batteriemanagementsystemen, wo er zum Schutz von Batterien vor Überladung oder Tiefentladung eingesetzt werden kann, sowie in LED-Treibern für leistungsstarke Beleuchtungssysteme. Die einfache Ansteuerung mit niedrigen Gate-Spannungen macht ihn kompatibel mit einer Vielzahl von Mikrocontrollern und Logikschaltungen, was die Integration in bestehende oder neue Designs erleichtert.
Maximierung der Systemleistung mit IRFR 1205
Die Integration des IRFR 1205 in Ihre Schaltungen ermöglicht eine signifikante Steigerung der Gesamtsystemleistung. Durch die Reduzierung der leitungsbedingten Verluste wird die Energieeffizienz Ihres Geräts verbessert. Dies kann zu einer längeren Batterielaufzeit bei mobilen Geräten oder zu geringeren Betriebskosten bei größeren Systemen führen. Darüber hinaus ermöglicht die geringere Wärmeentwicklung, dass die Komponenten in kompakteren Gehäusen untergebracht werden können oder dass auf aufwendige Kühllösungen verzichtet werden kann, was das Design und die Kosten optimiert.
Die schnelle Schaltgeschwindigkeit des IRFR 1205 ist ein weiterer wichtiger Faktor für die Leistungsoptimierung. In Anwendungen wie Schaltnetzteilen oder PWM-Steuerungen ermöglicht dies eine höhere Schaltfrequenz. Eine höhere Schaltfrequenz kann zu kleineren passiven Komponenten wie Spulen und Kondensatoren führen, was wiederum die Größe und das Gewicht des Systems reduziert.
FAQ – Häufig gestellte Fragen zu IRFR 1205 – MOSFET, N-Kanal, 55 V, 37 A, Rds(on) 0,027 Ohm, D-PAK
Welche Art von Schaltungen profitiert am meisten vom IRFR 1205?
Der IRFR 1205 eignet sich hervorragend für alle Schaltungen, die eine effiziente und verlustarme Stromschaltung erfordern. Dies beinhaltet insbesondere Schaltnetzteile, Motorsteuerungen, Lastschalter und DC-DC-Wandler, bei denen niedrige Durchlassverluste und schnelle Schaltzeiten entscheidend sind.
Ist der IRFR 1205 für Anfänger geeignet?
Ja, der IRFR 1205 ist auch für fortgeschrittene Hobbyisten und Studenten gut geeignet. Seine Spezifikationen sind klar definiert und die Ansteuerung ist mit gängigen Mikrocontrollern einfach. Es ist jedoch immer ratsam, sich mit den Grundlagen der MOSFET-Ansteuerung vertraut zu machen, um eine optimale und sichere Anwendung zu gewährleisten.
Wie wichtig ist die Wärmeableitung für den IRFR 1205?
Die Wärmeableitung ist entscheidend für die Zuverlässigkeit und Langlebigkeit des IRFR 1205, insbesondere bei hohen Strombelastungen. Das D-PAK-Gehäuse bietet eine gute Basis, aber bei dauerhaft hoher Leistung kann die Anbringung eines zusätzlichen Kühlkörpers oder eine gute Leiterbahnführung auf der Platine zur Wärmeableitung empfehlenswert sein.
Kann der IRFR 1205 mit 12V Logic angesteuert werden?
Ja, die typische Gate-Schwellenspannung (Vgs(th)) des IRFR 1205 liegt im Bereich von 1V bis 2V. Eine Ansteuerung mit einem 12V-Signal ist daher problemlos möglich und sorgt für einen vollständig eingeschalteten Zustand.
Was bedeutet Rds(on) und warum ist ein niedriger Wert wichtig?
Rds(on) steht für den Widerstand zwischen Drain und Source, wenn der MOSFET vollständig eingeschaltet ist. Ein niedriger Rds(on)-Wert, wie die 0,027 Ohm des IRFR 1205, bedeutet, dass weniger Energie in Form von Wärme verloren geht, wenn Strom durch den MOSFET fließt. Dies erhöht die Effizienz und reduziert die Wärmeentwicklung des Gesamtsystems.
Ist der IRFR 1205 für Anwendungen mit hohen Schaltfrequenzen geeignet?
Ja, der IRFR 1205 ist aufgrund seiner geringen parasitären Kapazitäten und schnellen Schaltzeiten sehr gut für Anwendungen mit hohen Schaltfrequenzen geeignet. Dies ist ein wesentlicher Vorteil in modernen Schaltnetzteilen und anderen energieeffizienten Designs.
Bietet der IRFR 1205 Schutz vor Rückinduktionsspannungen?
Der IRFR 1205 verfügt über eine integrierte Body-Diode, die bei induktiven Lasten als Freilaufdiode fungieren kann. Seine Avalanche-Energie-Bewertung (EAS) gibt zudem Auskunft über seine Fähigkeit, einmalige Energieimpulse zu absorbieren und somit vor Beschädigungen durch Transienten zu schützen, was unter anderem bei Schaltvorgängen mit induktiven Lasten relevant ist.
