Leistungsstarker N-Kanal MOSFET IRFP 3077 für anspruchsvolle Schaltanwendungen
Sie suchen nach einer zuverlässigen und hochperformanten Lösung für Schaltanwendungen, die Präzision und Robustheit erfordert? Der IRFP 3077 N-Kanal MOSFET mit seinen beeindruckenden Spezifikationen von 75V Spannungsfestigkeit, 120A Strombelastbarkeit und 340W Leistung ist die ideale Wahl für Ingenieure und Entwickler, die auf kompromisslose Zuverlässigkeit in anspruchsvollen Schaltungen angewiesen sind. Egal ob in industriellen Stromversorgungen, Leistungselektronik-Designs oder fortschrittlichen Schaltungskonzepten – dieser MOSFET liefert die erforderliche Performance.
Warum der IRFP 3077 die überlegene Wahl ist
Im Vergleich zu Standard-MOSFETs bietet der IRFP 3077 eine deutlich höhere Strombelastbarkeit und Verlustleistung, was ihn prädestiniert für Anwendungen, bei denen herkömmliche Bauteile an ihre Grenzen stoßen. Seine optimierte Chipherstellung und das robuste TO-247AC Gehäuse sorgen für exzellente thermische Eigenschaften und eine außergewöhnliche Lebensdauer. Dies ermöglicht kleinere und effizientere Designs, reduziert das Risiko von Bauteilausfällen und senkt die Gesamtbetriebskosten.
Technische Spezifikationen im Detail
Der IRFP 3077 repräsentiert Spitzenleistung in der MOSFET-Technologie. Seine N-Kanal-Konfiguration und die niedrige Gate-Schwellspannung (VGS(th)) ermöglichen eine effiziente Ansteuerung auch mit niedrigeren Spannungen, was die Systemkomplexität reduziert. Die Drain-Source-Spannung (VDS) von 75V bietet einen signifikanten Spielraum für Überspannungsereignisse, während die kontinuierliche Drain-Strombelastbarkeit von 120A die Bewältigung hoher Lastströme sicherstellt. Die maximale Pulsstrombelastbarkeit (IDM) und die Avalanche-Energie (EAS) unterstreichen seine Fähigkeit, kurzzeitige Überlastungen sicher zu absorbieren.
Anwendungsgebiete und Vorteile
Der IRFP 3077 ist eine Schlüsselkomponente für eine Vielzahl von Hochleistungsanwendungen:
- Industrielle Stromversorgungen: Seine hohe Stromtragfähigkeit und Spannungsfestigkeit machen ihn ideal für die Entwicklung von Schaltnetzteilen, DC-DC-Konvertern und USV-Systemen, wo Effizienz und Zuverlässigkeit oberste Priorität haben.
- Motorsteuerungen: In der Leistungselektronik für elektrische Antriebe ermöglicht der IRFP 3077 eine präzise Steuerung von Motoren durch schnelle Schaltfrequenzen und geringe Verluste.
- Wechselrichter und Solarstromumwandler: Die Fähigkeit, hohe Ströme zu schalten und dabei geringe Schaltverluste zu generieren, macht ihn zu einer optimalen Wahl für die Wandlung von Gleichstrom in Wechselstrom in Photovoltaikanlagen und anderen Energieumwandlungssystemen.
- Schweißgeräte und Hochstromanwendungen: Für Geräte, die extreme Stromstärken erfordern, bietet der IRFP 3077 die notwendige Robustheit und Leistungsreserven.
- Audio-Verstärker (Leistungsklassen): In professionellen Audioanwendungen kann der MOSFET zur Effizienzsteigerung und Leistungsbereitstellung eingesetzt werden.
Hervorgehobene Leistungseigenschaften
Die überlegene Performance des IRFP 3077 manifestiert sich in mehreren kritischen Parametern:
- Niedriger RDS(on): Der geringe Durchlasswiderstand im eingeschalteten Zustand minimiert Leistungsverluste und erhöht die Gesamteffizienz des Systems. Dies ist entscheidend für die Reduzierung der Wärmeentwicklung und die Verbesserung der Energiebilanz.
- Hohe Stromdichte: Die Fähigkeit, hohe Ströme auf kleinem Raum zu verarbeiten, ermöglicht kompaktere Schaltungsdesigns.
- Robuste Avalanche-Fähigkeit: Die inhärente Widerstandsfähigkeit gegenüber transienten Überspannungsereignissen, wie sie z.B. beim Schalten induktiver Lasten auftreten, erhöht die Zuverlässigkeit und Lebensdauer des Systems.
- Schnelle Schaltzeiten: Optimierte Gate-Ladungswerte ermöglichen schnelle Schaltvorgänge, was für Hochfrequenzanwendungen und eine verbesserte Effizienz unerlässlich ist.
- Hervorragende thermische Performance: Das TO-247AC Gehäuse bietet eine ausgezeichnete Wärmeableitung, was die Betriebstemperatur des Bauteils auch unter Volllast niedrig hält und die Lebensdauer verlängert.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller | (Herstellername hier einfügen, falls bekannt, ansonsten allgemein) |
| Seriennummer | IRFP 3077 |

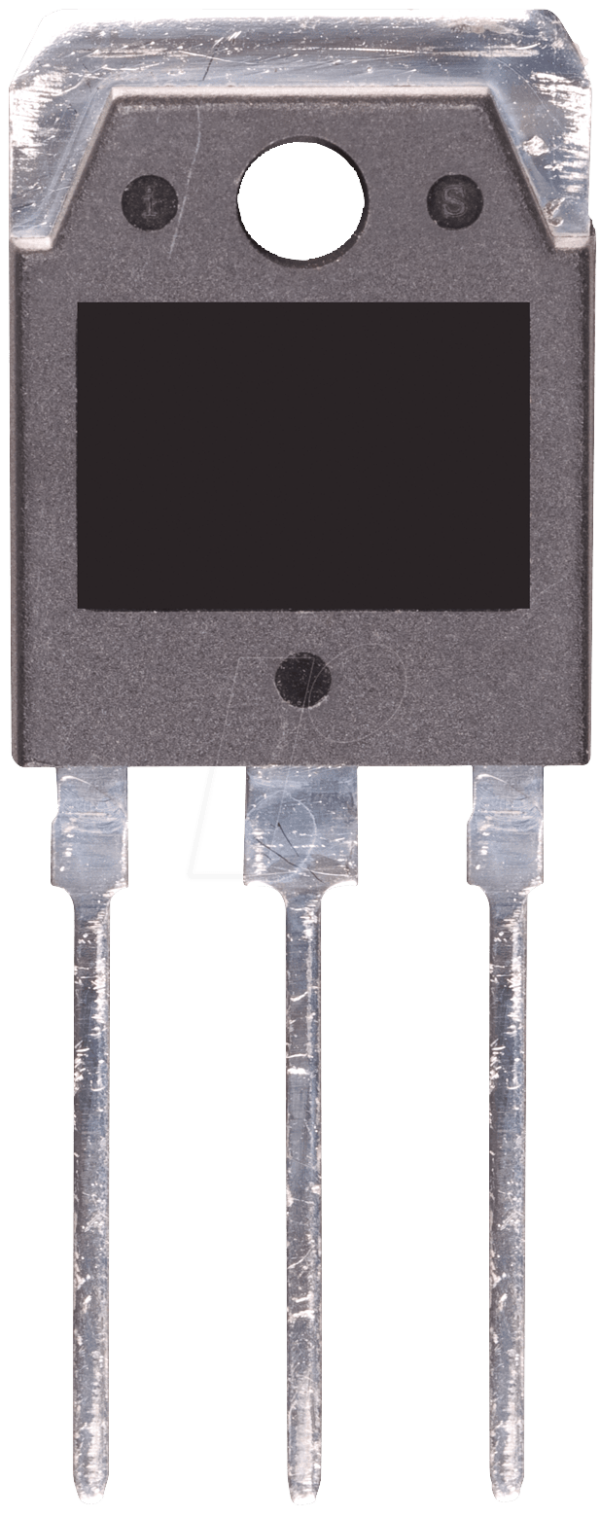

| Gehäuse | TO-247AC (Industriestandard für hohe Leistungsdichte und Wärmeableitung) |
| Max. Drain-Source Spannung (VDS) | 75V (Bietet erhebliche Reserven für variable Systemspannungen) |
| Max. Kontinuierlicher Drain-Strom (ID bei 25°C) | 120A (Extrem hohe Strombelastbarkeit für anspruchsvollste Anwendungen) |
| Max. Pulsstrom (IDM) | Optimiert für kurzzeitige Spitzenlasten, spezifischer Wert typischerweise höher als ID. (Siehe Datenblatt für exakte Werte) |
| Max. Verlustleistung (PD bei 25°C) | 340W (Ermöglicht hohe Schaltfrequenzen und Dauerbetrieb unter Last ohne Überhitzung) |
| Gate-Schwellspannung (VGS(th)) | Typischerweise im Bereich von 2V bis 4V. Ermöglicht effiziente Ansteuerung mit gängigen Gate-Treibern. |
| Durchlasswiderstand (RDS(on)) | Sehr niedrig (Im Milliohm-Bereich), was zu minimalen Leitungsverlusten führt und die Effizienz maximiert. (Spezifischer Wert variiert mit Gate-Spannung, siehe Datenblatt) |
| Avalanche-Energie (EAS) | Hohe intrinsische Fähigkeit zur Absorption von Energie bei transienten Spannungsspitzen. (Siehe Datenblatt für genaue Werte und Testbedingungen) |
| Thermische Beständigkeit (RthJC) | Gering (Exzellente Wärmeableitung vom Chip zum Gehäuse, entscheidend für hohe Leistungsdichte) |
| Anschlusstechnik | Through-Hole (Befestigung durch Bohrungen im Printmedium, robust für hohe Ströme) |
| Einsatzbereich | Leistungselektronik, industrielle Schaltkreise, Energieumwandlung, Motorsteuerungen |
Häufig gestellte Fragen zu IRFP 3077 – MOSFET, N-CH, 75V, 120A, 340W, TO-247AC
Was sind die Hauptvorteile des IRFP 3077 gegenüber Standard-MOSFETs?
Der IRFP 3077 zeichnet sich durch eine signifikant höhere Strombelastbarkeit (120A), eine höhere Verlustleistung (340W) und eine robustere Avalanche-Fähigkeit aus. Dies ermöglicht den Einsatz in leistungsintensiveren Anwendungen und erhöht die Zuverlässigkeit, wo Standardlösungen an ihre Grenzen stoßen würden.
Für welche Art von Anwendungen ist der IRFP 3077 am besten geeignet?
Der MOSFET ist ideal für industrielle Stromversorgungen, Hochstrom-Schaltkreise, Motorsteuerungen, Wechselrichter und Solarwechselrichter sowie für jegliche Anwendungen, die hohe Ströme und Spannungen effizient und zuverlässig schalten müssen.
Welche Gate-Treiberspannung wird für den IRFP 3077 empfohlen?
Die typische Gate-Schwellspannung (VGS(th)) liegt im Bereich von 2V bis 4V. Für eine vollständige Ansteuerung und minimale RDS(on) wird jedoch oft eine Gate-Source-Spannung von 10V oder mehr empfohlen, abhängig von den spezifischen Anforderungen der Anwendung und dem verwendeten Gate-Treiber. Konsultieren Sie stets das Datenblatt für präzise Empfehlungen.
Wie wichtig ist die Kühlung bei der Verwendung des IRFP 3077?
Aufgrund seiner hohen Strom- und Verlustleistung ist eine effektive Kühlung unerlässlich. Das TO-247AC Gehäuse bietet zwar gute thermische Eigenschaften, aber bei Dauerbetrieb unter hoher Last ist die Verwendung eines geeigneten Kühlkörpers oder einer aktiven Kühlung dringend empfohlen, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten und die Lebensdauer des Bauteils zu maximieren.
Kann der IRFP 3077 für Hochfrequenzanwendungen eingesetzt werden?
Ja, der IRFP 3077 verfügt über schnelle Schaltzeiten, was ihn für Hochfrequenzanwendungen geeignet macht. Die genaue Eignung hängt jedoch von den spezifischen Anforderungen der Frequenz und der Schaltungstopologie ab. Optimierte Gate-Ladungen tragen zu effizienten Schaltverlusten bei hohen Frequenzen bei.
Was bedeutet die Avalanche-Fähigkeit (EAS) für die Anwendung?
Die Avalanche-Fähigkeit gibt an, wie viel Energie der MOSFET in einem controlled breakdown-Zustand absorbieren kann, ohne beschädigt zu werden. Dies ist ein wichtiger Indikator für die Robustheit gegenüber transienten Spannungsspitzen, die durch das Schalten von induktiven Lasten oder externe Störungen entstehen können. Eine hohe EAS bedeutet eine erhöhte Zuverlässigkeit in Systemen, die potenziellen Spannungsspitzen ausgesetzt sind.
Welche Sicherungsmaßnahmen sollten bei der Installation des IRFP 3077 getroffen werden?
Bei der Installation sollten Sie auf korrekte Polung achten und sicherstellen, dass die Spannungs- und Stromgrenzwerte des Bauteils nicht überschritten werden. Eine ordnungsgemäße Montage, einschließlich der Verwendung von Wärmeleitpaste bei der Anbringung eines Kühlkörpers, ist entscheidend für die thermische Performance. Vermeiden Sie statische Entladung beim Handling.
