Leistungsstarke N-Kanal MOSFET-Lösung für anspruchsvolle Schaltungen: Der IRFP 250
Benötigen Sie eine zuverlässige und hocheffiziente Schalteinheit für Ihre anspruchsvollen elektronischen Applikationen? Der IRFP 250 N-Kanal MOSFET ist die ideale Komponente für Ingenieure und Entwickler, die Wert auf maximale Leistung, geringe Verluste und Robustheit legen. Er eignet sich perfekt für den Einsatz in leistungsstarken Netzteilen, Motorsteuerungen und Wechselrichtern, wo präzise Kontrolle und Energieeffizienz entscheidend sind.
Überlegene Leistung und Effizienz des IRFP 250
Der IRFP 250 N-Kanal MOSFET zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn von Standardlösungen abheben. Mit einer maximalen Sperrspannung von 200 V und einem Dauerstrom von 30 A bewältigt er mühelos hohe Lasten. Sein besonders niedriger Durchlasswiderstand (RDS(on)) von nur 0,085 Ohm im eingeschalteten Zustand minimiert Leistungsverluste und reduziert die Wärmeentwicklung signifikant. Dies führt zu einer höheren Gesamteffizienz Ihres Systems und verlängert die Lebensdauer der Komponenten. Die sorgfältige Auswahl des Materials und die optimierte Geometrie des Halbleiters sorgen für eine exzellente thermische Performance, insbesondere im robusten TO-247AC Gehäuse, das eine effektive Wärmeableitung ermöglicht.
Anwendungsgebiete und technische Vorteile
Der IRFP 250 N-Kanal MOSFET findet breite Anwendung in verschiedenen Hochleistungsbereichen der Elektronik:
- Leistungselektronik: Optimiert für den Einsatz in Schaltnetzteilen (SMPS), Konstantspannungs-/Konstantstromquellen und DC/DC-Wandlern, wo schnelle Schaltgeschwindigkeiten und geringe Verluste essenziell sind.
- Motorsteuerungen: Ermöglicht präzise und effiziente Ansteuerung von Elektromotoren in industriellen Anwendungen und Robotik.
- Wechselrichter und Inverter: Bietet die nötige Robustheit und Effizienz für die Umwandlung von Gleich- in Wechselstrom in Photovoltaik-Systemen und unterbrechungsfreien Stromversorgungen (USVs).
- Industrielle Automatisierung: Zuverlässiger Baustein für Steuerungsaufgaben und Signalverarbeitung in rauen Umgebungen.
- Schaltungsdesign: Die hohe Durchbruchspannung und der geringe RDS(on) ermöglichen kompaktere und effizientere Designs, was Entwicklern mehr Flexibilität bei der Systemintegration bietet.
Die interne Struktur und die Fertigungstechnologie des IRFP 250 sind darauf ausgelegt, die elektrischen Widerstände zu minimieren. Dies resultiert in einem „Low-RDS(on)“-Charakteristikum, das für energieeffiziente Schaltungen unerlässlich ist. Die N-Kanal-Konfiguration vereinfacht das Schaltungsdesign für viele gängige Topologien, insbesondere dort, wo eine schnelle Schaltung von Lasten erforderlich ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | N-Kanal MOSFET |
| Maximale Drain-Source-Spannung (Vds) | 200 V |
| Dauerhafter Drainstrom (Id) | 30 A |
| Durchlasswiderstand (RDS(on)) | 0,085 Ohm (typisch bei Vgs = 10 V, Id = 15 A) |
| Gate-Source-Schwellenspannung (Vgs(th)) | 2 V bis 4 V (typisch) |

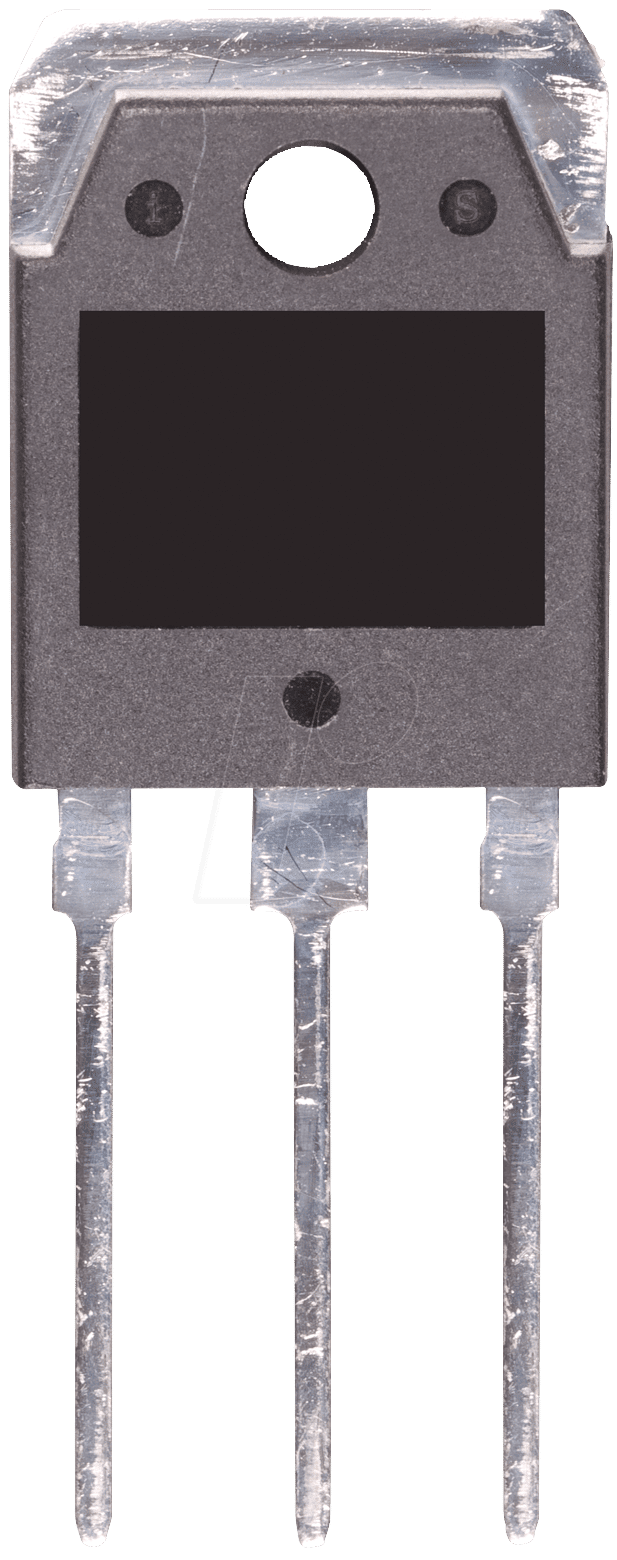

| Gehäuse | TO-247AC |
| Typische Schaltfrequenz | Hohe Frequenzen, optimiert für Schaltanwendungen |
| Wärmeleitfähigkeit des Gehäuses | Exzellent, dank TO-247AC für effektive Wärmeabfuhr |
Konstruktionsmerkmale und Materialwissenschaft
Das Herzstück des IRFP 250 bildet ein hochreiner Silizium-Wafer, der durch fortschrittliche Dotierungsverfahren und Epitaxietechniken modifiziert wurde. Die P-Channel-Struktur im Substrat des N-Kanal-MOSFETs ist sorgfältig entworfen, um einen optimalen p-n-Übergang zu gewährleisten, der für die Sperrspannungsfestigkeit und die Schnelligkeit der Schaltung entscheidend ist. Die Gate-Oxid-Schicht, typischerweise eine Siliziumdioxid-Schicht mit kontrollierter Dicke, spielt eine zentrale Rolle für die Steuerung des Kanals und die Unterdrückung von Leckströmen. Die metallischen Kontakte an Source und Drain sind so konzipiert, dass sie einen minimalen ohmschen Widerstand aufweisen und gleichzeitig eine gute Haftung und Lötbarkeit gewährleisten. Das TO-247AC Gehäuse selbst ist aus einem robusten, thermisch leitfähigen Kunststoff gefertigt, der nicht nur die mechanische Integrität schützt, sondern auch eine wesentliche Komponente für die Wärmeableitung darstellt. Die integrierte Isolation des Gehäuses, falls vorhanden, sorgt für elektrische Sicherheit bei der Montage.
Robustheit und Zuverlässigkeit
Der IRFP 250 ist für den anspruchsvollen Dauerbetrieb konzipiert. Die Kombination aus hoher Spannungsfestigkeit, hohem Strombelastbarkeit und geringem RDS(on) minimiert die Belastung der Komponente selbst und der umgebenden Schaltung. Dies führt zu einer erhöhten Zuverlässigkeit und einer längeren Lebensdauer, auch unter thermisch anspruchsvollen Bedingungen. Die Einhaltung strenger Qualitätsstandards während des Herstellungsprozesses gewährleistet eine gleichbleibend hohe Performance und minimiert Ausfallraten. Die Avalanche-Robustheit des Bauteils bietet zusätzliche Sicherheit gegen schädliche Spannungsspitzen, die in leistungselektronischen Schaltungen auftreten können.
Energieeffizienz und Umweltaspekte
In der heutigen Zeit ist Energieeffizienz nicht nur ein wirtschaftlicher Faktor, sondern auch ein wichtiger Umweltaspekt. Der IRFP 250 trägt durch seine hervorragende Effizienz maßgeblich zur Reduzierung des Energieverbrauchs bei. Durch die Minimierung der Schalt- und Leitungsverluste wird weniger Energie in Wärme umgewandelt, was bedeutet, dass weniger Energie für die Kühlung aufgewendet werden muss. Dies ist besonders relevant in großen industriellen Anlagen und Rechenzentren, wo der Energieverbrauch eine erhebliche Rolle spielt. Die Langlebigkeit des Bauteils reduziert zudem die Notwendigkeit eines häufigen Austauschs, was wiederum Ressourcen schont und Abfall minimiert.
Optimale Gate-Ansteuerung und Schaltverhalten
Die Ansteuerung des Gate-Pins mit der korrekten Spannung ist entscheidend für die optimale Leistung des IRFP 250. Eine Gate-Source-Spannung (Vgs) von typischerweise 10V oder höher ist erforderlich, um den MOSFET vollständig einzuschalten und den minimalen RDS(on) zu erreichen. Die interne Gate-Kapazität, obwohl gering gehalten, beeinflusst die Schaltgeschwindigkeit. Für sehr schnelle Schaltanwendungen ist eine Gate-Treiber-Schaltung empfehlenswert, um das Gate schnell aufzuladen und zu entladen und somit die Schaltzeiten zu minimieren und die Effizienz zu maximieren. Das Schaltverhalten ist typisch für einen Power-MOSFET mit einem klaren Übergang zwischen dem Sättigungsbereich (eingeschaltet) und dem Sperrbereich (ausgeschaltet).
FAQ – Häufig gestellte Fragen zu IRFP 250 – MOSFET, N-Kanal, 200 V, 30 A, RDS(on) 0,085 Ohm, TO-247AC
Welche Anwendungen sind ideal für den IRFP 250 N-Kanal MOSFET?
Der IRFP 250 eignet sich hervorragend für Hochleistungsanwendungen wie Schaltnetzteile (SMPS), Motorsteuerungen, Wechselrichter, DC/DC-Wandler und industrielle Automatisierungssysteme, die eine hohe Strombelastbarkeit, schnelle Schaltgeschwindigkeiten und geringe Verluste erfordern.
Warum ist der niedrige RDS(on) des IRFP 250 wichtig?
Ein niedriger RDS(on) von 0,085 Ohm bedeutet, dass der MOSFET im eingeschalteten Zustand einen sehr geringen Widerstand aufweist. Dies reduziert die Leistungsverluste in Form von Wärme, was zu einer höheren Energieeffizienz, geringeren Betriebstemperaturen und einer längeren Lebensdauer der Komponente und des Gesamtsystems führt.
Welche maximale Spannung kann der IRFP 250 verarbeiten?
Der IRFP 250 ist für eine maximale Drain-Source-Spannung (Vds) von 200 Volt ausgelegt. Dies ermöglicht seinen Einsatz in Systemen, die höhere Spannungsniveaus erfordern.
Welche Art von Gehäuse hat der IRFP 250 und welche Vorteile bietet es?
Der IRFP 250 ist im TO-247AC Gehäuse untergebracht. Dieses Gehäuse ist bekannt für seine robuste Bauweise und exzellente thermische Performance, die eine effektive Wärmeableitung vom Halbleiterkern ermöglicht und somit eine zuverlässige Funktion auch unter hoher Last gewährleistet.
Wie wird der IRFP 250 korrekt angesteuert?
Für die optimale Leistung sollte der Gate-Pin mit einer ausreichenden Gate-Source-Spannung (Vgs) angesteuert werden, typischerweise 10V oder höher, um den geringen RDS(on) zu erreichen. Für sehr schnelle Schaltanwendungen kann die Verwendung eines dedizierten Gate-Treiber-ICs empfohlen werden, um schnelle Lade- und Entladezeiten des Gates zu gewährleisten.
Ist der IRFP 250 für den Dauerbetrieb geeignet?
Ja, der IRFP 250 wurde für den anspruchsvollen Dauerbetrieb in Leistungselektronikanwendungen entwickelt. Seine Robustheit, hohe Strombelastbarkeit und thermische Eigenschaften machen ihn zu einer zuverlässigen Wahl für kontinuierliche Operationen.
Was bedeutet N-Kanal bei einem MOSFET?
N-Kanal bedeutet, dass der Stromfluss im leitenden Zustand (Kanal) primär durch Elektronen (negative Ladungsträger) vermittelt wird. N-Kanal-MOSFETs sind oft die bevorzugte Wahl für viele Leistungsschaltanwendungen aufgrund ihrer typischerweise geringeren Durchlasswiderstände und besseren Schaltgeschwindigkeiten im Vergleich zu P-Kanal-Äquivalenten bei gleicher Spannungs- und Strombelastbarkeit.
