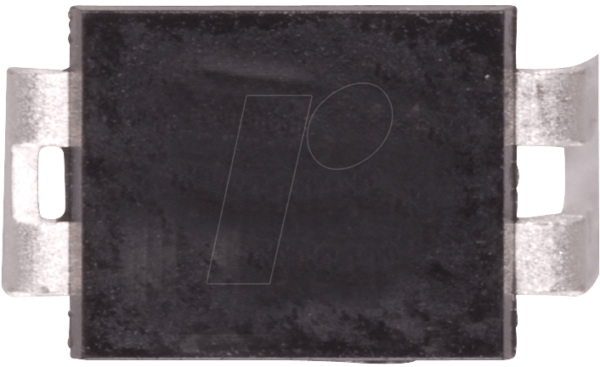

IRFD 014 – N-Kanal MOSFET: Präzision für anspruchsvolle Schaltungen
Für Ingenieure, Entwickler und Hobbyisten, die zuverlässige und effiziente Schalteleistung in kompakten Anwendungen benötigen, bietet der IRFD 014 N-Kanal MOSFET die ideale Lösung. Dieses Bauteil zeichnet sich durch seine hohe Schaltgeschwindigkeit, geringen Einschaltwiderstand und exzellente thermische Eigenschaften aus, was es zur perfekten Wahl für eine Vielzahl von Steuerungs- und Leistungselektronikaufgaben macht.
Überlegene Performance und Zuverlässigkeit
Der IRFD 014 N-Kanal MOSFET übertrifft herkömmliche Lösungen durch eine optimierte Kombination aus niedriger Schwellenspannung und hohem Strombelastbarkeit bei gleichzeitig minimalen Verlusten. Seine Konstruktion im HD-1 Gehäuse ermöglicht eine effiziente Wärmeableitung, was die Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen signifikant erhöht. Dies ist entscheidend für Anwendungen, bei denen eine konstante und stabile Leistung unabdingbar ist.
Kernmerkmale und Leistungsvorteile
Die Auswahl des IRFD 014 N-Kanal MOSFETs basiert auf einer Reihe von Schlüsselmerkmalen, die ihn zu einem unverzichtbaren Bestandteil moderner Elektronikdesigns machen:
- Hohe Schaltfrequenz: Ermöglicht schnelle Reaktionen und effiziente Pulsweitenmodulation (PWM), ideal für Energieversorgungen und Motorsteuerungen.
- Niedriger Durchlasswiderstand (Rds(on)): Minimiert Leistungsverluste im eingeschalteten Zustand, was zu höherer Energieeffizienz und geringerer Wärmeentwicklung führt.
- Robuste Spannungsfestigkeit: Eine Durchbruchspannung von 60V bietet ausreichende Reserven für eine breite Palette von Schaltungsdesigns und schützt vor Spannungsspitzen.
- Kompaktes HD-1 Gehäuse: Das speziell entwickelte Gehäuse gewährleistet eine exzellente Wärmeableitung und ermöglicht eine hohe Leistungsdichte auf der Platine, was besonders in platzbeschränkten Anwendungen von Vorteil ist.
- Präzise Steuerung: Die Eigenschaften des MOSFETs erlauben eine feinfühlige und genaue Steuerung von Lasten, was für präzisionskritische Anwendungen unerlässlich ist.
Technische Spezifikationen im Detail
Der IRFD 014 N-Kanal MOSFET ist für seine Leistung und Zuverlässigkeit bekannt, was sich in seinen detaillierten Spezifikationen widerspiegelt:
| Spezifikation | Wert/Beschreibung |
|---|---|
| Transistortyp | N-Kanal |
| Maximale Drain-Source Spannung (Vds) | 60V |
| Maximale kontinuierliche Drain-Stromstärke (Id) | 1,7A |
| Maximale Verlustleistung (Pd) | 1,3W |
| Gehäusetyp | HD-1 |
| Schwellenspannung (Vgs(th)) | Typische Werte im Bereich von 1V bis 2V (präzise Angaben finden Sie im Datenblatt) |
| Durchlasswiderstand (Rds(on)) | Optimiert für geringe Verluste, typisch im Bereich von wenigen Ohm bei geeigneter Gate-Ansteuerung (präzise Angaben im Datenblatt) |
| Anwendungsbereiche | Schaltregler, DC-DC Wandler, Leistungsstufen, Motorsteuerungen, Batteriemanagementsysteme, allgemeine Schaltanwendungen |
| Materialtechnologie | Fortschrittliche Silizium-MOSFET-Technologie für hohe Effizienz und Zuverlässigkeit |
Anwendungsfelder und Designflexibilität
Die Vielseitigkeit des IRFD 014 N-Kanal MOSFETs eröffnet zahlreiche Möglichkeiten für innovative Elektronikdesigns. Seine Fähigkeit, hohe Ströme effizient zu schalten, macht ihn zu einem idealen Kandidaten für:
- Schaltnetzteile (SMPS): Zur effizienten Umwandlung von Spannungen in Stromversorgungen, wo schnelle Schaltzeiten und geringe Verluste entscheidend sind.
- DC-DC Wandler: Für präzise Spannungsregelung in mobilen Geräten, Industrieanwendungen und Telekommunikation.
- Motorsteuerungen: Ermöglicht PWM-basierte Geschwindigkeitsregelung von Gleichstrommotoren mit hoher Effizienz und geringer Wärmeentwicklung.
- Batteriemanagementsysteme: Zur Steuerung von Lade- und Entladevorgängen sowie zum Schutz von Batterien.
- Lastschalter: Zum zuverlässigen Ein- und Ausschalten von Lasten mit hoher Präzision.
- LED-Treiber: Für dimmbare und energieeffiziente Beleuchtungslösungen.
Das HD-1 Gehäuse bietet hierbei nicht nur eine exzellente thermische Anbindung an die Leiterplatte, sondern auch eine robuste mechanische Stabilität, was die Integration in anspruchsvolle Umgebungen erleichtert. Die sorgfältige Auswahl von Materialien und Fertigungsprozessen garantiert die Langlebigkeit und konsistente Performance des Bauteils über einen weiten Temperaturbereich.
Designaspekte und Integration
Bei der Entwicklung von Schaltungen mit dem IRFD 014 N-Kanal MOSFET sind mehrere Designaspekte zu berücksichtigen, um seine volle Leistungsfähigkeit auszuschöpfen. Die Gate-Ansteuerung sollte sorgfältig dimensioniert werden, um schnelle Schaltübergänge zu gewährleisten und Überschwingungen zu minimieren. Die Wahl des richtigen Gate-Treibers ist hierbei von zentraler Bedeutung. Darüber hinaus ist die effektive Wärmeableitung durch das HD-1 Gehäuse durch eine adäquate Layoutgestaltung auf der Platine zu unterstützen. Dies beinhaltet die Verwendung von ausreichend dimensionierten Kupferflächen zur Wärmeleitung und gegebenenfalls die Integration von Kühlkörpern, falls die Verlustleistung die Umgebungstemperatur übersteigt.
Die Low-RDS(on)-Eigenschaft des IRFD 014 reduziert die Notwendigkeit für aufwendige Kühlmaßnahmen, was zu kompakteren und kosteneffizienteren Designs führt. Dies ist ein entscheidender Vorteil gegenüber älteren MOSFET-Technologien oder Komponenten mit schlechterer thermischer Performance.
Qualitätsmerkmale und Fertigungsexzellenz
Die Leistung eines MOSFETs wird maßgeblich durch die Qualität der Silizium-Wafer, die Präzision der Fertigungsprozesse und die Robustheit des Gehäuses bestimmt. Der IRFD 014 N-Kanal MOSFET profitiert von einer langjährigen Expertise in der Halbleiterfertigung, die sich in folgenden Punkten manifestiert:
- Hohe Fertigungspräzision: Geringe Toleranzen bei den elektrischen Parametern sorgen für konsistente Leistung über verschiedene Chargen hinweg.
- Qualitätskontrolle: Strenge Testverfahren auf jeder Produktionsstufe stellen die Einhaltung der Spezifikationen und die Zuverlässigkeit des Bauteils sicher.
- Optimierte Kristallstruktur: Die interne Struktur des Siliziumkristalls ist für maximale Effizienz bei geringen Verlusten optimiert.
- Robustes Gehäusedesign: Das HD-1 Gehäuse schützt die empfindliche Halbleiterstruktur vor mechanischen Belastungen und Umwelteinflüssen.
Diese Faktoren zusammen gewährleisten, dass der IRFD 014 N-Kanal MOSFET nicht nur im Labor, sondern auch in rauen industriellen Umgebungen und bei langanhaltender Beanspruchung seine spezifizierte Leistung zuverlässig erbringt.
FAQ – Häufig gestellte Fragen zu IRFD 014 – MOSFET, N-CH, 60V, 1,7A, 1,3W, HD-1
Was sind die Hauptvorteile des IRFD 014 im Vergleich zu anderen MOSFETs?
Der IRFD 014 zeichnet sich durch eine Kombination aus niedriger Schwellenspannung, schnellen Schaltzeiten, geringem Durchlasswiderstand (Rds(on)) und einem effizienten HD-1 Gehäuse für verbesserte Wärmeableitung aus. Dies führt zu höherer Energieeffizienz und Zuverlässigkeit, insbesondere in platzbeschränkten und anspruchsvollen Anwendungen.
Für welche Art von Anwendungen ist der IRFD 014 besonders gut geeignet?
Er ist ideal für Schaltnetzteile, DC-DC Wandler, Motorsteuerungen, LED-Treiber und allgemeine Lastschaltanwendungen, bei denen schnelle Schaltung, Effizienz und eine gute Wärmeableitung gefragt sind.
Wie wird die Verlustleistung von 1,3W im HD-1 Gehäuse gehandhabt?
Das HD-1 Gehäuse ist speziell für eine gute Wärmeableitung konzipiert. Durch eine geeignete Leiterplattenentflechtung und Kupferflächen kann die erzeugte Wärme effektiv abgeführt werden, sodass die 1,3W Verlustleistung in vielen typischen Anwendungen ohne zusätzliche Kühlkörper gehandhabt werden können.
Kann der IRFD 014 auch für höhere Spannungen als 60V verwendet werden?
Nein, die maximale Drain-Source Spannung beträgt 60V. Überschreitungen dieser Grenze können zu einem irreversiblen Durchbruch des MOSFETs führen.
Welchen Einfluss hat der niedrige Durchlasswiderstand (Rds(on)) auf die Schaltung?
Ein niedriger Rds(on) minimiert die Leistungsverluste im eingeschalteten Zustand (I²R-Verluste), was zu einer höheren Energieeffizienz, geringerer Wärmeentwicklung und potenziell kompakteren Kühllösungen führt.
Ist der IRFD 014 für analoge Schaltungen oder nur für Schaltungsanwendungen geeignet?
Obwohl MOSFETs primär als Schalter eingesetzt werden, können sie unter bestimmten Bedingungen auch in linearen oder verstärkerähnlichen Konfigurationen verwendet werden. Der IRFD 014 ist jedoch aufgrund seiner Spezifikationen und des HD-1 Gehäuses primär für Schaltungsanwendungen optimiert.
Wo finde ich detailliertere technische Informationen und das Datenblatt zum IRFD 014?
Detaillierte technische Spezifikationen, Diagramme und Hinweise zur Anwendung finden Sie im offiziellen Datenblatt des Herstellers, das auf der Produktseite von Lan.de verfügbar ist.
