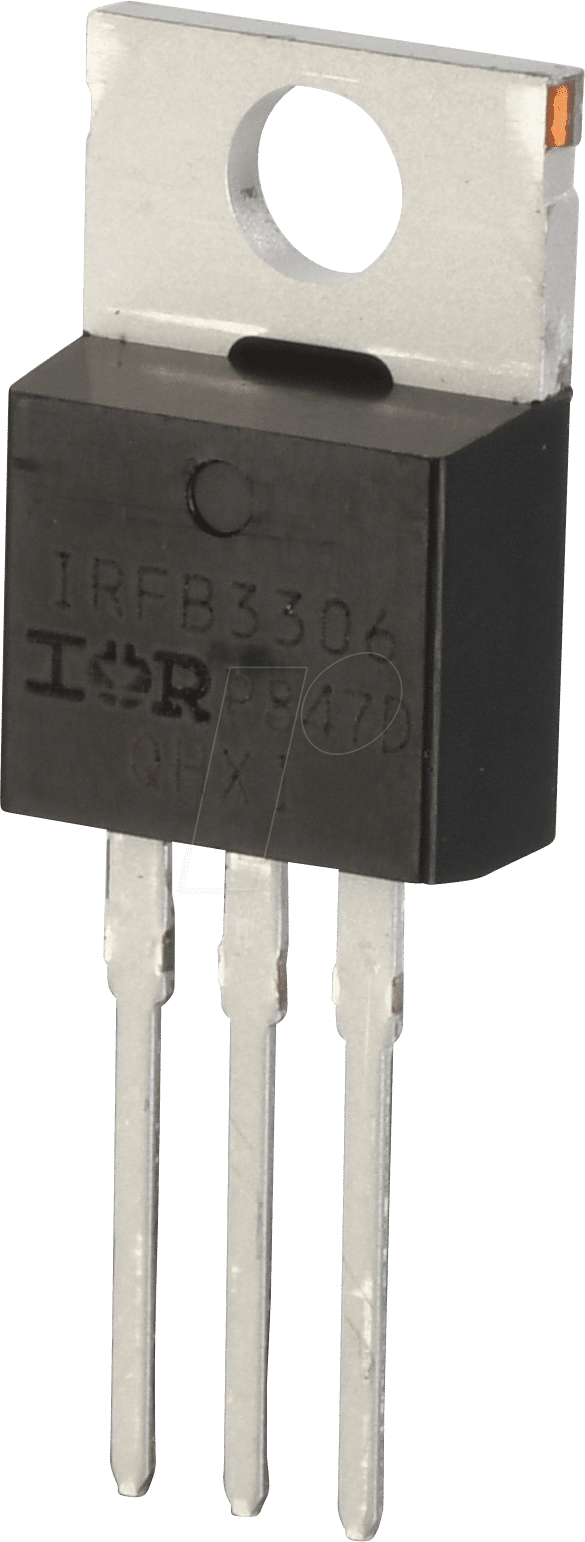

IRFB3306PBF – MOSFET N-Ch, 60 V, 120 A, RDS(on) 0,0033 Ohm, TO220AB: Maximale Leistung für anspruchsvolle Schaltanwendungen
Der IRFB3306PBF – MOSFET N-Ch, 60 V, 120 A, RDS(on) 0,0033 Ohm, TO220AB ist die ultimative Lösung für Ingenieure und Entwickler, die eine hocheffiziente und leistungsstarke Schalteinheit für anspruchsvolle Anwendungen benötigen. Wenn Sie nach einer Komponente suchen, die höchste Strombelastbarkeit mit minimalen Verlusten kombiniert, um Energieeffizienz zu maximieren und Wärmeentwicklung zu minimieren, dann ist dieser N-Kanal-MOSFET von Infineon die überlegene Wahl gegenüber Standardlösungen mit höherem Durchgangswiderstand oder geringerer Stromtragfähigkeit.
Überlegene Leistung durch fortschrittliche Technologie
Der IRFB3306PBF zeichnet sich durch seine herausragenden elektrischen Parameter aus, die ihn für eine Vielzahl von Hochleistungsanwendungen prädestinieren. Seine Fähigkeit, hohe Ströme mit extrem geringen Verlusten zu schalten, resultiert aus der fortschrittlichen Siliziumtechnologie und der optimierten Geometrie des Bauteils. Im Vergleich zu herkömmlichen MOSFETs mit höherem RDS(on) (Drain-Source-Widerstand im eingeschalteten Zustand) minimiert der IRFB3306PBF signifikant die Energieverluste in Form von Wärme, was zu einer verbesserten Gesamteffizienz des Systems und einer erhöhten Zuverlässigkeit führt. Dies ist besonders kritisch in Anwendungen, wo jede Watt-Einsparung und jede Grad Celsius Reduktion der Betriebstemperatur entscheidend sind.
Hauptvorteile des IRFB3306PBF
- Extrem niedriger Durchgangswiderstand (RDS(on)): Mit nur 0,0033 Ohm im typischen Betrieb reduziert dieser MOSFET die Leistungsverluste auf ein Minimum, was zu einer hervorragenden Energieeffizienz führt.
- Hohe Strombelastbarkeit: Mit einer kontinuierlichen Stromtragfähigkeit von 120 A ist der IRFB3306PBF für Anwendungen mit sehr hohen Stromanforderungen konzipiert.
- Robuste Spannungsfestigkeit: Eine maximale Drain-Source-Spannung von 60 V bietet ausreichend Spielraum für eine breite Palette von Niedervolt- und Mittelspannungsanwendungen.
- Optimiertes Schalten: Die schnelle Schaltgeschwindigkeit und geringen Gate-Ladungen ermöglichen effiziente Hochfrequenzanwendungen mit minimalen Schaltverlusten.
- Bewährte TO-220AB Gehäuseform: Dieses Standardgehäuse bietet eine exzellente thermische Leistung und einfache Montage auf Kühlkörpern, was eine zuverlässige Wärmeableitung gewährleistet.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, bietet der IRFB3306PBF eine lange Lebensdauer und Stabilität auch unter extremen Betriebsbedingungen.
- Vielseitige Anwendungsmöglichkeiten: Von Stromversorgungen über Motorsteuerungen bis hin zu Solarenergie-Systemen – dieser MOSFET ist eine Schlüsselkomponente für moderne Leistungselektronik.
Technische Spezifikationen im Detail
Der IRFB3306PBF – MOSFET N-Ch, 60 V, 120 A, RDS(on) 0,0033 Ohm, TO220AB verkörpert Spitzenleistung in der Halbleitertechnologie. Seine herausragenden Merkmale lassen sich wie folgt detailliert betrachten:
Analyse der Schlüsselparameter
Der N-Kanal-MOSFET ist die dominante Bauform für Leistungsschalter in vielen elektronischen Systemen. Seine Funktionsweise basiert auf der Steuerung eines Hochstromkanals durch eine Gate-Spannung. Dies ermöglicht einen schnellen und verlustarmen Schaltvorgang. Die angegebene Drain-Source-Spannung (Vds) von 60 V definiert die maximale Spannung, die der MOSFET im gesperrten Zustand sicher zwischen Drain und Source aushalten kann, ohne durchzuschlagen. Dies ist ein entscheidender Parameter für die Auswahl des MOSFETs im Hinblick auf die Betriebsspannung des Systems.
Mit einer maximalen Dauerstrombelastbarkeit (Id) von 120 A ist der IRFB3306PBF für Anwendungen konzipiert, die erhebliche Energiemengen verarbeiten müssen. Dies übertrifft die Spezifikationen vieler Standard-MOSFETs und eröffnet die Möglichkeit, Systeme mit höherer Leistungsdichte zu realisieren. Die Angabe des RDS(on) von nur 0,0033 Ohm ist ein herausragender Wert. Dieser Widerstand im eingeschalteten Zustand bestimmt maßgeblich die Leitungsverluste (P = I² R). Ein extrem niedriger RDS(on) bedeutet minimale Energieumwandlung in Wärme, was die Effizienz drastisch erhöht und die Notwendigkeit für umfangreiche Kühlkörper reduziert.
Das TO-220AB Gehäuse ist ein industrieller Standard für Leistungstransistoren und bietet eine robuste mechanische Konstruktion sowie eine gute thermische Anbindung. Die Form ermöglicht eine einfache Montage auf Platinen und die effiziente Anbindung an externe Kühlkörper. Dies ist essenziell, um die entstehende Verlustleistung auch bei hohen Strömen sicher abzuführen und die Betriebstemperatur des Bauteils innerhalb sicherer Grenzen zu halten.
Produkt Eigenschaften Tabelle
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | N-Kanal MOSFET |
| Maximale Drain-Source-Spannung (Vds) | 60 V |
| Maximale Dauerstrombelastbarkeit (Id) bei 25°C | 120 A |
| Typischer Drain-Source-Widerstand (RDS(on)) bei Vgs = 10V, Id = 75A | 0,0033 Ohm |
| Schwellenspannung (Vgs(th)) | 2 V – 4 V (typisch) |
| Gate-Ladung (Qg) | Typischerweise im Bereich von 60-80 nC (wichtig für Schaltfrequenz) |
| Gehäuseform | TO-220AB |
| Anwendungsbereiche | Hochstrom-Schaltanwendungen, DC-DC-Wandler, Motorsteuerungen, Leistungselektronik |
Anwendungsgebiete: Wo der IRFB3306PBF glänzt
Die herausragenden Eigenschaften des IRFB3306PBF machen ihn zur idealen Wahl für eine Vielzahl von anspruchsvollen Anwendungen in der modernen Elektronikentwicklung. Seine Fähigkeit, hohe Ströme effizient zu schalten und dabei geringe Verluste zu erzeugen, ist der Schlüssel zu seiner Vielseitigkeit.
Energieeffiziente Stromversorgungen
In der Entwicklung von Schaltnetzteilen und DC-DC-Wandlern ist die Effizienz von entscheidender Bedeutung. Der niedrige RDS(on) des IRFB3306PBF minimiert die Leitungsverluste im Primär- und Sekundärkreis, was zu einer höheren Gesamteffizienz des Netzteils führt. Dies ist besonders wichtig für energiesparende Geräte und solche, die strenge Effizienzstandards erfüllen müssen.
Leistungsstarke Motorsteuerungen
Für Anwendungen, die eine präzise und leistungsstarke Steuerung von Elektromotoren erfordern, wie z.B. in der Robotik, der Automobilindustrie oder industriellen Automatisierungssystemen, bietet der IRFB3306PBF die notwendige Stromtragfähigkeit und schnelle Schaltfrequenz. Er ermöglicht effiziente Pulsweitenmodulation (PWM)-Ansteuerungen, die eine feine Regelung von Geschwindigkeit und Drehmoment erlauben.
Erneuerbare Energien und Energiespeicherung
In Systemen zur Umwandlung und Speicherung erneuerbarer Energien, wie z.B. in Solaranlagen (Wechselrichter) oder Batteriespeichersystemen, wo Energieverluste direkt die Wirtschaftlichkeit beeinflussen, spielt der IRFB3306PBF seine Stärken aus. Seine hohe Effizienz trägt dazu bei, die gewonnene Energie optimal zu nutzen und Verluste zu minimieren.
Industrielle Anwendungen und Leistungselektronik
Generell überall dort, wo hohe Ströme und Spannungen sicher und effizient geschaltet werden müssen, ist dieser MOSFET eine erstklassige Wahl. Dies umfasst auch industrielle Stromversorgungen, Schweißgeräte, elektrische Heizsysteme und andere Leistungselektronikanwendungen, bei denen Zuverlässigkeit und Effizienz oberste Priorität haben.
FAQ – Häufig gestellte Fragen zu IRFB3306PBF – MOSFET N-Ch, 60 V, 120 A, RDS(on) 0,0033 Ohm, TO220AB
Was bedeutet „N-Kanal“ bei einem MOSFET?
N-Kanal bezeichnet die Art des Halbleitermaterials und der Dotierung, die im MOSFET verwendet werden. N-Kanal-MOSFETs sind die am weitesten verbreiteten Leistungsschalter, da sie in der Regel eine höhere Beweglichkeit der Ladungsträger und somit einen niedrigeren RDS(on) im Vergleich zu P-Kanal-MOSFETs bei gleicher Flächengröße aufweisen.
Ist das TO-220AB Gehäuse ausreichend für die Wärmeableitung?
Das TO-220AB Gehäuse bietet eine gute thermische Anbindung, ist jedoch bei sehr hohen Dauerströmen oder ungünstigen Umgebungsbedingungen oft nicht ausreichend. Für den maximalen Dauerstrom von 120 A wird in der Regel die Montage auf einem geeigneten Kühlkörper dringend empfohlen, um die Betriebstemperatur des MOSFETs zu gewährleisten.
Welche Gate-Ansteuerspannung (Vgs) ist für den IRFB3306PBF erforderlich?
Die typische Gate-Schwellenspannung (Vgs(th)) liegt zwischen 2 V und 4 V. Um den MOSFET vollständig zu durchschalten und den minimalen RDS(on) zu erreichen, wird jedoch eine höhere Gate-Source-Spannung von typischerweise 10 V empfohlen. Achten Sie auf die spezifischen Datenblattangaben für optimale Ergebnisse.
Wie wichtig ist die Gate-Ladung (Qg) bei diesem MOSFET?
Die Gate-Ladung (Qg) ist ein wichtiger Parameter für die Schaltgeschwindigkeit. Eine geringere Gate-Ladung ermöglicht ein schnelleres Ein- und Ausschalten des MOSFETs, was zu geringeren Schaltverlusten führt, insbesondere bei hohen Schaltfrequenzen. Der IRFB3306PBF weist eine optimierte Gate-Ladung für seine Stromklasse auf.
Kann der IRFB3306PBF für Anwendungen über 60 V verwendet werden?
Nein, die maximale Drain-Source-Spannung (Vds) von 60 V darf nicht überschritten werden. Eine Überschreitung kann zu einem irreversiblen Durchschlag des Bauteils führen. Für Anwendungen mit höheren Spannungen sind entsprechend höher spezifizierte MOSFETs erforderlich.
Wie unterscheidet sich der IRFB3306PBF von MOSFETs mit höherem RDS(on)?
Der Hauptunterschied liegt im Durchgangswiderstand. Ein niedrigerer RDS(on) (wie bei 0,0033 Ohm des IRFB3306PBF) bedeutet signifikant geringere Leitungsverluste (I² R). Dies führt zu weniger Wärmeentwicklung, höherer Energieeffizienz und ermöglicht oft kleinere Kühlkörper oder den Betrieb bei höheren Strömen.
Ist dieser MOSFET für kontinuierlichen Betrieb bei 120 A geeignet?
Der IRFB3306PBF ist für eine maximale Dauerstrombelastbarkeit von 120 A spezifiziert. Der tatsächliche Betriebsstrom muss jedoch immer im Zusammenhang mit der Kühlung und der maximal zulässigen Chiptemperatur betrachtet werden. Bei der Auslegung der Schaltung ist eine sorgfältige thermische Analyse unerlässlich.
