IRF9640SPBF – Der Hochleistungs-MOSFET für anspruchsvolle Schaltungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihre Schaltungsprojekte, die hohe Spannungen und Ströme sicher verwalten kann? Der IRF9640SPBF P-Kanal MOSFET ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die maximale Performance und Zuverlässigkeit in ihren Anwendungen benötigen. Mit seiner Fähigkeit, negative Spannungen bis zu -200V zu schalten und gleichzeitig bis zu -11A kontinuierlich zu führen, übertrifft er Standardlösungen in puncto Robustheit und Effizienz.
Überlegene Leistungsfähigkeit und Robustheit
Der IRF9640SPBF zeichnet sich durch eine exzellente Kombination aus hoher Strombelastbarkeit und niedriger Durchlasswiderstand (RDS(on)) von nur 0,5 Ohm aus. Dies minimiert Energieverluste und reduziert die Wärmeentwicklung, was ihn zu einer überlegenen Wahl gegenüber herkömmlichen Schaltern macht, insbesondere in Anwendungen, die eine hohe Effizienz erfordern. Die P-Kanal-Architektur ermöglicht dabei eine einfache Ansteuerung in vielen gängigen Schaltungstopologien, wie z.B. als Lastschalter oder in Inverter-Schaltungen.
Technische Spezifikationen im Detail
Die herausragenden technischen Daten des IRF9640SPBF bilden die Grundlage für seine Leistungsfähigkeit:
- Konfiguration: P-Kanal MOSFET
- Maximale Sperrspannung (VDS): -200 V
- Maximale kontinuierliche Drain-Strom (ID): -11 A
- Typischer Drain-Source Widerstand (RDS(on)): 0,5 Ω bei VGS = -10 V, ID = -11 A
- Gate-Source Schwellenspannung (VGS(th)): -2 V bis -4 V
- Gate-Ladung (QG): 40 nC (typisch)
- Gehäuse: D2Pak
- Betriebstemperaturbereich: -55°C bis +150°C
Anwendungsbereiche des IRF9640SPBF
Der IRF9640SPBF P-Kanal MOSFET ist aufgrund seiner robusten Spezifikationen und seiner vielseitigen Ansteuerbarkeit für eine breite Palette von Anwendungen prädestiniert:
- Leistungselektronik: Einsatz in Schaltnetzteilen, Wechselrichtern und Gleichspannungswandlern, insbesondere wo negative Schaltspannungen benötigt werden.
- Motorsteuerungen: Präzise Steuerung von Gleichstrommotoren und BLDC-Motoren in industriellen und automotive Anwendungen.
- Lastschaltungen: Zuverlässiges Schalten von induktiven und kapazitiven Lasten bis zu -200V.
- Batteriemanagementsysteme: Sicheres Laden und Entladen von Batterien in Elektrofahrzeugen und Energiespeichersystemen.
- Schutzschaltungen: Implementierung von Überstrom- und Überspannungsschutzfunktionen.
- Audioverstärker: Komponenten in Class D Verstärkern und anderen Hochleistungsaudiogeräten.

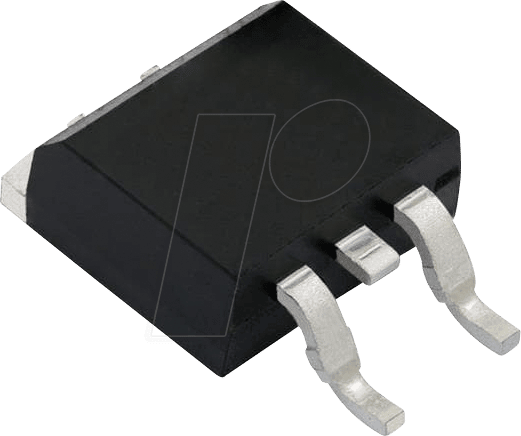

Vorteile der D2Pak-Gehäuseform
Das D2Pak-Gehäuse (TO-268AA) des IRF9640SPBF bietet entscheidende Vorteile gegenüber kleineren Gehäuseformen:
- Hervorragende thermische Leistung: Die größere Oberfläche und die Möglichkeit zur Montage auf einer Kühlfläche ermöglichen eine effiziente Wärmeableitung, was für Hochleistungsanwendungen unerlässlich ist.
- Hohe Strombelastbarkeit: Das D2Pak-Gehäuse ist für die Handhabung höherer Ströme ausgelegt und bietet robustere Verbindungen.
- Mechanische Stabilität: Das robuste Gehäuse gewährleistet eine hohe Widerstandsfähigkeit gegenüber mechanischen Belastungen während der Montage und im Betrieb.
- Einfache Montage: Die Durchsteckmontage (Through-Hole) erleichtert die Integration in Platinenlayouts und die Handhabung durch automatische Bestückungsmaschinen.
Das P-Kanal Prinzip: Warum es wichtig ist
Der IRF9640SPBF ist ein P-Kanal MOSFET. Das bedeutet, dass er mit einer negativen Gate-Source-Spannung (VGS) angesteuert wird, um leitend zu werden. Diese Konfiguration ist besonders nützlich in Schaltungen, bei denen die Steuerspannung niedriger als die Quellenspannung sein muss, um den Schalter zu aktivieren. Dies ist oft der Fall, wenn man eine Last mit dem Pluspol der Stromversorgung verbindet und die Masse schalten möchte, oder in Schaltungen mit definierten Massebezügen. Im Gegensatz zu N-Kanal MOSFETs, die mit positiven Spannungen angesteuert werden, bietet der P-Kanal eine komplementäre Schaltfunktionalität, die für bestimmte Designanforderungen unerlässlich ist.
Qualität und Zuverlässigkeit von Infineon
Hergestellt von Infineon Technologies, einem weltweit führenden Anbieter von Halbleiterlösungen, steht der IRF9640SPBF für höchste Qualität und Zuverlässigkeit. Infineon ist bekannt für seine strengen Qualitätskontrollen und seine innovativen Technologien, die sicherstellen, dass jedes Bauteil den höchsten Industriestandards entspricht. Dies gibt Ihnen die Gewissheit, dass Ihre Designs mit Komponenten ausgestattet sind, auf die Sie sich verlassen können.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Leistungs-MOSFET, P-Kanal |
| Maximale Drain-Source Spannung (VDS) | -200 V |
| Maximale kontinuierliche Drain-Strom (ID) | -11 A |
| RDS(on) (maximal) | 0,5 Ω |
| Gate-Source Schwellenspannung (VGS(th)) | -2 V bis -4 V |
| Gehäuse | D2Pak (TO-268AA) |
| Temperaturbereich (Betrieb/Lagerung) | -55°C bis +150°C |
| Ansteuerung | Negative Gate-Source-Spannung (VGS) |
| Hersteller | Infineon Technologies |
FAQ – Häufig gestellte Fragen zu IRF9640SPBF – MOSFET P-Kanal, -200 V, -11 A, RDS(on) 0,5 Ohm, D2Pak
Was bedeutet P-Kanal MOSFET?
Ein P-Kanal MOSFET ist ein Feldeffekttransistor, der durch eine negative Spannung am Gate relativ zur Source eingeschaltet wird. Dies steht im Gegensatz zu N-Kanal MOSFETs, die mit positiven Gate-Spannungen angesteuert werden.
Für welche Anwendungen ist die hohe Sperrspannung von -200V besonders vorteilhaft?
Die hohe Sperrspannung von -200V ist ideal für Anwendungen, bei denen mit hohen negativen Spannungen gearbeitet wird, wie z.B. in bestimmten Wechselrichterdesigns, Hochspannungsnetz-Schnittstellen oder bei der Steuerung von Lasten, die eine negative Vorspannung benötigen.
Wie wird der IRF9640SPBF am besten thermisch behandelt?
Aufgrund des D2Pak-Gehäuses und der hohen Strombelastbarkeit wird empfohlen, den IRF9640SPBF auf einer geeigneten Leiterplatte mit ausreichender Kupferfläche zu montieren, die als Kühlkörper dient. Für höhere Ströme oder Dauereinsatz bei maximaler Leistung kann die zusätzliche Verwendung eines externen Kühlkörpers ratsam sein.
Kann der IRF9640SPBF mit anderen MOSFETs kombiniert werden?
Ja, der IRF9640SPBF kann problemlos mit N-Kanal MOSFETs kombiniert werden, um H-Brücken oder andere invertierende Schaltungen zu realisieren. Dies ermöglicht eine breite Palette von Schaltungsdesigns, bei denen sowohl positive als auch negative Schaltfunktionen benötigt werden.
Was ist die Bedeutung von RDS(on) = 0,5 Ohm?
Ein niedriger RDS(on) von 0,5 Ohm bedeutet, dass der MOSFET bei eingeschaltetem Zustand einen sehr geringen Widerstand aufweist. Dies führt zu minimalen Spannungsabfällen und damit zu geringeren Leistungsverlusten und weniger Wärmeentwicklung, was die Effizienz des Gesamtsystems erhöht.
Ist der IRF9640SPBF für den Einsatz in Automotive-Anwendungen geeignet?
Der IRF9640SPBF erfüllt die Anforderungen für viele industrielle und auch einige anspruchsvolle Automotive-Anwendungen, insbesondere dort, wo hohe Spannungen und Ströme sicher geschaltet werden müssen. Es ist jedoch immer ratsam, die spezifischen Qualifizierungsstandards für die jeweilige Automotive-Anwendung zu prüfen.
Wie wird die Gate-Source-Spannung (VGS) typischerweise angelegt, um den MOSFET einzuschalten?
Um den IRF9640SPBF einzuschalten, muss eine negative Gate-Source-Spannung (VGS) angelegt werden, die unterhalb der Schwellenspannung (VGS(th)) liegt. Typischerweise werden Werte wie -10V oder -15V verwendet, um eine vollständige Leitung zu gewährleisten. Die genaue Ansteuerung hängt von der gewünschten Schaltgeschwindigkeit und den spezifischen Schaltungsbedingungen ab.
