Entdecken Sie die Leistungsfähigkeit des IRF 9Z34NS P-Kanal MOSFET für Ihre anspruchsvollen Schaltungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihre Schaltungsanwendungen, die eine präzise Steuerung negativer Spannungen erfordert? Der IRF 9Z34NS P-Kanal MOSFET ist die ideale Wahl für Entwickler und Ingenieure, die höchste Effizienz und Stabilität in ihren Designs erwarten. Mit seiner robusten Konstruktion und exzellenten elektrischen Eigenschaften eignet er sich hervorragend für eine Vielzahl von Power-Management-Aufgaben, von Gleichstromversorgungen bis hin zu Motorsteuerungen, wo herkömmliche Schalter an ihre Grenzen stoßen.
Warum der IRF 9Z34NS Ihre überlegene Wahl ist
Der IRF 9Z34NS P-Kanal MOSFET setzt neue Maßstäbe in Bezug auf Leistung und Zuverlässigkeit. Während Standardlösungen oft Kompromisse bei Spannungsfestigkeit, Strombelastbarkeit oder Schaltdynamik erfordern, bietet dieser MOSFET ein optimiertes Gesamtpaket. Seine Fähigkeit, negative Spannungen bis zu -55 V sicher zu handhaben und gleichzeitig Ströme von bis zu -19 A zu schalten, macht ihn zu einem unverzichtbaren Bauteil für anspruchsvolle Umgebungen. Der extrem niedrige Einschaltwiderstand von nur 0,1 Ohm minimiert Leistungsverluste, was zu einer höheren Gesamteffizienz Ihrer Schaltungen führt und die Wärmeentwicklung reduziert. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit elektronischer Systeme, insbesondere in professionellen Anwendungen, wo Ausfallzeiten kostspielig sind. Die D2-PAK-Bauform gewährleistet zudem eine ausgezeichnete Wärmeableitung und eine robuste mechanische Verbindung, was ihn von kleineren, weniger widerstandsfähigen Gehäusen unterscheidet.
Technische Spezifikationen und Leistungsvorteile
Die herausragenden technischen Spezifikationen des IRF 9Z34NS sind die Grundlage seiner überlegenen Leistung:
- P-Kanal MOSFET Technologie: Ermöglicht die Steuerung von Lasten mit einer positiven Spannung am Source-Anschluss relativ zum Gate-Anschluss, was für spezifische Schaltungsdesigns unerlässlich ist.
- Hohe Spannungsfestigkeit: Mit einer maximalen Drain-Source-Spannung (VDS) von -55 V bietet er eine signifikante Reserve für Anwendungen mit hohen negativen Spannungen.
- Robuste Strombelastbarkeit: Der kontinuierliche Drain-Strom (ID) von bis zu -19 A erlaubt die Ansteuerung von leistungsstarken Verbrauchern.
- Niedriger Einschaltwiderstand (RDS(on)): Mit nur 0,1 Ohm im eingeschalteten Zustand werden minimale Energieverluste erzielt, was zu erhöhter Effizienz und geringerer Wärmeentwicklung führt.
- Schnelle Schaltzeiten: Die optimierte Gate-Ladung (Qg) und geringen internen Kapazitäten ermöglichen schnelle Schaltfrequenzen, was für moderne Power-Supply-Designs von großer Bedeutung ist.

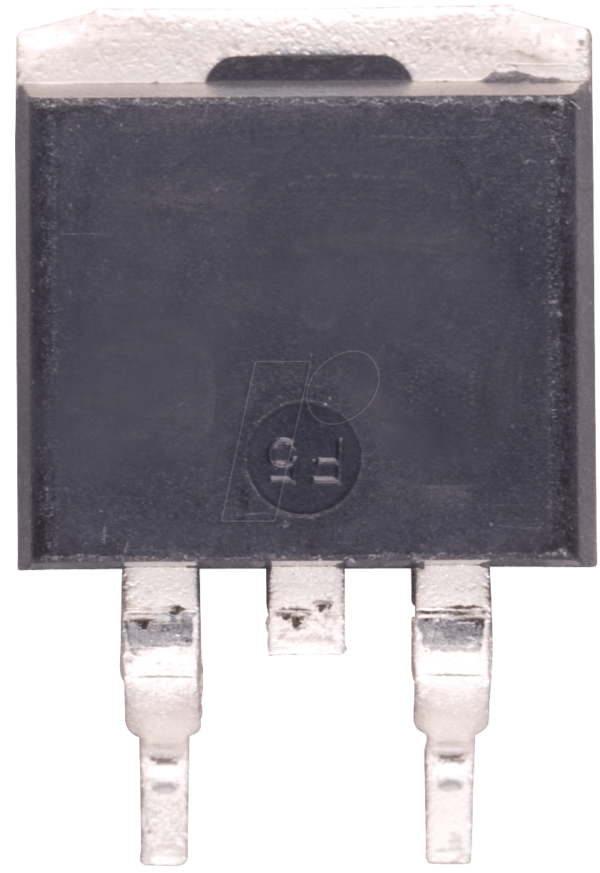

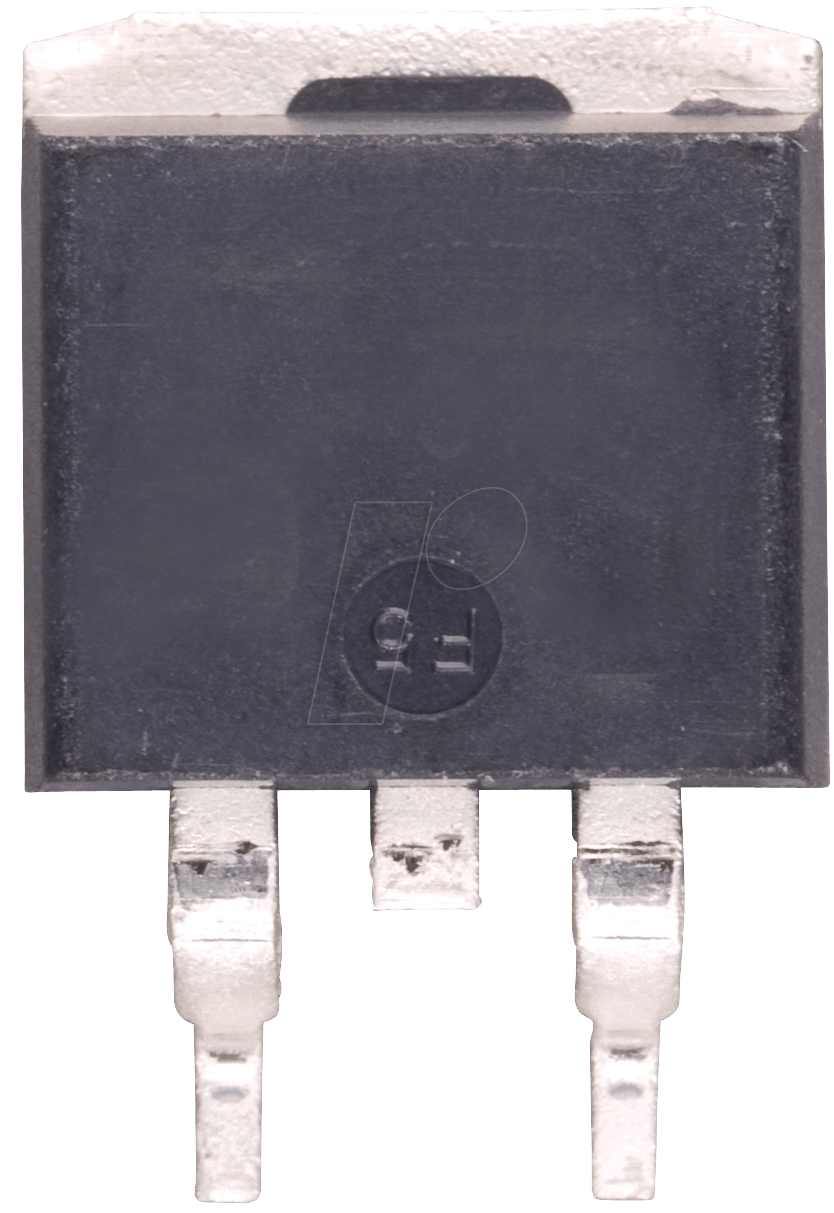

- Thermisch optimierte D2-PAK-Bauform: Diese Bauform bietet eine große Oberfläche für die Wärmeableitung, was eine zuverlässige Funktion auch unter hoher Last gewährleistet und die Notwendigkeit aufwendiger Kühllösungen reduziert.
- Breiter Temperaturbereich: Geeignet für den Einsatz in Umgebungen mit extremen Temperaturen, was die Zuverlässigkeit in robusten Anwendungen sicherstellt.
Einsatzgebiete und Anwendungsbeispiele
Der IRF 9Z34NS P-Kanal MOSFET ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit in einer breiten Palette von industriellen und professionellen Anwendungen unverzichtbar:
- Schaltnetzteile (SMPS): Zur Steuerung von Sekundärseiten-Gleichrichtern oder als Teil von LLC-Resonanzwandlern, wo präzise Schaltvorgänge und hohe Effizienz gefordert sind.
- Motorsteuerungen: Insbesondere für bidirektionale DC-Motorsteuerungen, wo die Fähigkeit, negative Spannungen zu handhaben, eine zentrale Rolle spielt.
- Batteriemanagementsysteme (BMS): Zur Ladungsregelung und zum Schutz von Lithium-Ionen-Akkus in Elektrofahrzeugen und stationären Energiespeichersystemen.
- DC-DC-Wandler: In Buck-, Boost- und Inverting-Konfigurationen, wo eine präzise Spannungs- und Stromregelung erforderlich ist.
- Lastschalter und Überlastschutz: Zum sicheren Ein- und Ausschalten von Lasten sowie zum Schutz vor Überstromsituationen.
- Automobil-Elektronik: In Anwendungen, die robusten MOSFETs mit hoher Zuverlässigkeit unter extremen Bedingungen benötigen.
- Industrielle Automatisierung: In Steuerungs- und Leistungselektronikmodulen für Maschinen und Anlagen.
Detaillierte Spezifikationstabelle
| Eigenschaft | Spezifikation |
|---|---|
| Typ | MOSFET, P-Kanal |
| Hersteller-Teilenummer | IRF 9Z34NS |
| Max. Drain-Source-Spannung (VDS) | -55 V |
| Max. Gate-Source-Spannung (VGS) | ± 20 V |
| Max. kontinuierlicher Drain-Strom (ID bei 25°C) | -19 A |
| Max. Pulsstrom (IDM) | -76 A |
| Max. Einschaltwiderstand (RDS(on) bei VGS = -10V, ID = -19A) | 0,1 Ω |
| Gate-Ladung (typisch) | 75 nC |
| Betriebstemperaturbereich | -55°C bis +175°C |
| Bauform | D2-PAK (TO-264AA) |
| Thermischer Widerstand (Gehäuse zu Umwelt, RthJA) | ca. 62 °C/W (mit Kühlkörper) |
| Anwendungsfokus | High-Performance Power Switching, Motor Control, Power Supplies |
FAQ – Häufig gestellte Fragen zu IRF 9Z34NS – MOSFET, P-Kanal, -55 V, -19 A, Rds(on) 0,1 Ohm, D2-PAK
Was ist der Hauptunterschied zwischen einem P-Kanal und einem N-Kanal MOSFET?
Der Hauptunterschied liegt in der Art und Weise, wie sie gesteuert werden und welche Polarität sie für den Durchgang von Strom haben. Ein P-Kanal MOSFET leitet Strom, wenn die Gate-Source-Spannung negativ ist (typischerweise VGS < 0), während ein N-Kanal MOSFET Strom leitet, wenn die Gate-Source-Spannung positiv ist (typischerweise VGS > 0). Dies beeinflusst maßgeblich die Schaltungstopologie, in der sie eingesetzt werden können.
Kann der IRF 9Z34NS in Schaltungen mit positiven Spannungen verwendet werden?
Der IRF 9Z34NS ist ein P-Kanal MOSFET und ist primär für Anwendungen konzipiert, bei denen Lasten mit einer positiven Spannung am Source-Anschluss relativ zum Gate gesteuert werden. Die Spannungsfestigkeit bezieht sich auf die negative Spannung zwischen Drain und Source. Für die Steuerung von Lasten mit positiver Spannung am Gate relativ zum Source würden Sie typischerweise einen N-Kanal MOSFET benötigen.
Wie wichtig ist die D2-PAK-Bauform für die Leistung des MOSFET?
Die D2-PAK-Bauform ist entscheidend für die Wärmeableitung und mechanische Stabilität. Sie bietet eine große Oberfläche, die es dem Bauteil ermöglicht, die entstehende Wärme effizient an die Umgebung oder einen Kühlkörper abzugeben. Dies ist besonders wichtig bei hohen Strömen und reduzierten Schaltwiderständen wie bei diesem MOSFET, um Überhitzung und Leistungsdegradation zu vermeiden.
Welche Art von Kühlung wird für den IRF 9Z34NS unter Volllast empfohlen?
Bei der maximalen Strombelastung von -19 A ist eine effektive Kühlung unerlässlich, um die Betriebstemperatur im zulässigen Bereich zu halten. Wir empfehlen dringend die Verwendung eines geeigneten Kühlkörpers, der die Wärmeableitung optimiert. Die genaue Dimensionierung des Kühlkörpers hängt von der Umgebungstemperatur und der genauen Betriebsweise der Schaltung ab. Der angegebene thermische Widerstand von ca. 62 °C/W (mit Kühlkörper) gibt einen Richtwert für die Dimensionierung.
Was bedeutet ein niedriger Rds(on) von 0,1 Ohm für meine Anwendung?
Ein niedriger Einschaltwiderstand (RDS(on)) von 0,1 Ohm bedeutet, dass der MOSFET im eingeschalteten Zustand nur einen sehr geringen Widerstand aufweist. Dies führt zu minimalen Spannungsabfällen über dem Bauteil und somit zu äußerst geringen Leistungsverlusten (I²R-Verluste). Für Ihre Anwendung bedeutet dies höhere Effizienz, geringere Wärmeentwicklung und potenziell eine längere Lebensdauer der gesamten Schaltung, da die thermische Belastung reduziert wird.
Ist der IRF 9Z34NS für Schaltfrequenzen über 100 kHz geeignet?
Ja, der IRF 9Z34NS ist mit seinen schnellen Schaltzeiten und der optimierten Gate-Ladung gut für Schaltfrequenzen über 100 kHz geeignet. Die genaue maximale Schaltfrequenz hängt jedoch von der spezifischen Schaltungstopologie, der Ansteuerung des Gates und den thermischen Bedingungen ab. Für höchste Schaltfrequenzen sollten sorgfältige Schaltungsanalysen und Tests durchgeführt werden, um sicherzustellen, dass die Schaltverluste und die thermische Belastung im Rahmen bleiben.
Welche Sicherheitsvorkehrungen sind beim Umgang mit dem IRF 9Z34NS zu beachten?
Wie alle Halbleiterbauteile sollte der IRF 9Z34NS ESD-geschützt gehandhabt werden, um Schäden durch elektrostatische Entladung zu vermeiden. Stellen Sie sicher, dass Ihre Arbeitsumgebung geerdet ist und Sie sich selbst erden, bevor Sie das Bauteil berühren. Beachten Sie außerdem die maximalen Spannungs- und Stromgrenzwerte, um eine Zerstörung des Bauteils zu verhindern.
