IRF9530 – Ihr leistungsstarker P-Kanal MOSFET für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige und effiziente Lösung zur Steuerung negativer Spannungen in Ihren Elektronikprojekten? Der IRF9530 P-Kanal MOSFET ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die eine präzise und robuste Schalteinheit für Anwendungen im Bereich der Leistungsselektion, Inverter und batteriebetriebenen Systeme suchen. Mit seiner Fähigkeit, hohe Ströme bei gleichzeitig niedriger Durchlasswiderstand zu bewältigen, minimiert dieser MOSFET Energieverluste und steigert die Gesamteffizienz Ihrer Schaltungen.
Überlegene Leistung und Zuverlässigkeit des IRF9530
Im Vergleich zu herkömmlichen Schaltern oder weniger leistungsfähigen MOSFETs bietet der IRF9530 P-Kanal MOSFET signifikante Vorteile. Seine robuste Konstruktion und optimierte Halbleiterstruktur ermöglichen eine exzellente thermische Leistung und eine hohe Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen. Die Fähigkeit, negative Spannungen bis zu -100V sicher zu schalten und einen Dauerstrom von -12A zu führen, macht ihn zu einer überlegenen Wahl für Anwendungen, bei denen Präzision und Zuverlässigkeit im Vordergrund stehen.
Technische Exzellenz und Schlüsselmerkmale
Der IRF9530 zeichnet sich durch seine fortschrittliche Silizium-Halbleitertechnologie aus, die für P-Kanal MOSFETs optimiert wurde. Dies ermöglicht eine effiziente Steuerung von Lasten mit negativer Polarität. Die niedrige Gate-Schwellenspannung erleichtert die Ansteuerung mit einer Vielzahl von Logikpegeln und Mikrocontrollern, während der geringe Einschaltwiderstand (RDS(on)) von nur 0,3 Ohm bei typischen Betriebsströmen die Leistungsverluste minimiert. Dies ist entscheidend für energieeffiziente Designs und die Reduzierung der Wärmeentwicklung.
Umfassende Anwendungsgebiete
Der IRF9530 P-Kanal MOSFET ist aufgrund seiner spezifizierten Eigenschaften vielseitig einsetzbar:
- Leistungsschaltung und Lastmanagement: Ideal für das Schalten von Lasten, die eine negative Versorgungsspannung erfordern, wie z.B. in symmetrischen Stromversorgungen oder invertierenden Verstärkern.
- Batteriemanagementsysteme: Seine Fähigkeit, Ströme effizient zu schalten und Spannungsspitzen zu tolerieren, macht ihn zu einer ausgezeichneten Komponente für das Management von Akkus, insbesondere in Anwendungen mit negativen Spannungsreferenzen.
- Motorsteuerungen: Perfekt geeignet für die Steuerung von Gleichstrommotoren, bei denen eine Umkehrung der Drehrichtung oder eine präzise Leistungsregelung erforderlich ist, insbesondere in Verbindung mit H-Brücken-Konfigurationen.
- Inverter-Technologie: Ein Kernbestandteil in der Entwicklung von Wechselrichtern, die DC-Spannungen in AC-Spannungen umwandeln, wobei er die negativen Halbwellen des Wechselstroms steuert.
- Schutzeinrichtungen: Kann in Stromkreis-Schutzschaltungen eingesetzt werden, um Überstrom oder Überspannung zu verhindern, insbesondere wenn negative Spannungsrails geschützt werden müssen.
- Audio- und Videoverstärker: Seine präzise Schaltcharakteristik trägt zur Signalintegrität in hochwertigen Audio- und Videoverstärkerschaltungen bei.
Konstruktion und Gehäuse

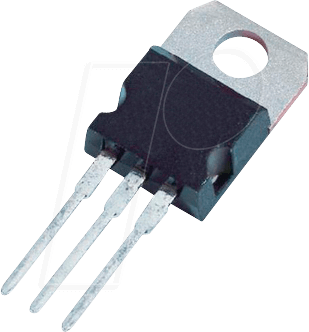

Das IRF9530 wird im robusten TO-220AB Gehäuse geliefert. Dieses Standardgehäuse ist bekannt für seine ausgezeichnete thermische Leitfähigkeit, was eine effiziente Wärmeableitung ermöglicht. Die drei Pins (Gate, Drain, Source) sind für eine einfache Montage auf Leiterplatten konzipiert und ermöglichen eine sichere elektrische Verbindung. Die Bauweise des TO-220AB Gehäuses unterstützt zudem die mechanische Stabilität des Bauteils in industriellen und robusten Umgebungen.
Vorteile des IRF9530 im Überblick
Der IRF9530 P-Kanal MOSFET bietet eine Reihe von entscheidenden Vorteilen, die ihn zur bevorzugten Wahl für anspruchsvolle Elektronikdesigns machen:
- Hohe Strombelastbarkeit: Mit einer Nennstromstärke von -12A kann der MOSFET auch anspruchsvolle Lasten sicher steuern.
- Breiter Spannungsbereich: Die Drain-Source-Spannung von -100V ermöglicht den Einsatz in Systemen mit hohen negativen Spannungen.
- Niedriger RDS(on): Der typische Einschaltwiderstand von 0,3 Ohm minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was die Effizienz steigert.
- Effiziente Gate-Ansteuerung: Die relativ niedrige Gate-Schwellenspannung vereinfacht die Ansteuerung mit Logikschaltungen oder Mikrocontrollern.
- Robuste Bauweise: Das TO-220AB Gehäuse sorgt für gute thermische Eigenschaften und mechanische Stabilität.
- Zuverlässigkeit: Entwickelt für den Dauerbetrieb unter spezifischen Bedingungen, bietet der IRF9530 eine hohe Zuverlässigkeit über die Lebensdauer des Geräts.
- P-Kanal-Konfiguration: Speziell für Anwendungen, bei denen ein Schalter benötigt wird, der mit einer negativen Gate-Spannung eingeschaltet wird, um den Stromfluss zu steuern.
Detaillierte Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| MOSFET-Typ | P-Kanal |
| Maximale Drain-Source-Spannung (Vds) | -100V |
| Maximale Gate-Source-Spannung (Vgs) | ±20V |
| Kontinuierlicher Drainstrom (Id) bei 25°C | -12A |
| Pulsierender Drainstrom (Idm) | -48A |
| RDS(on) (Drain-Source-Widerstand bei Einschalten) | 0,3 Ohm (typisch bei Vgs = -10V, Id = -12A) |
| Gate-Schwellenspannung (Vgs(th)) | -2V bis -4V (bei Id = -250µA) |
| Betriebstemperatur (TJ) | -55°C bis +150°C |
| Gehäuseart | TO-220AB |
| Hersteller | IR (International Rectifier) |
Einsatz in Energieeffizienten Schaltungen
Die geringe Durchlasswiderstand (RDS(on)) ist ein kritischer Faktor für die Energieeffizienz von Leistungselektronik. Bei einem Wert von nur 0,3 Ohm werden die Verluste durch den Stromfluss durch den MOSFET minimiert. Dies bedeutet weniger Wärmeentwicklung, eine höhere Lebensdauer der Komponente und geringeren Stromverbrauch Ihrer Geräte. Dies ist besonders wichtig in batteriebetriebenen Anwendungen oder in Systemen, bei denen Energieeffizienz eine primäre Anforderung darstellt.
Die Bedeutung der P-Kanal Konfiguration
Die P-Kanal-Konfiguration des IRF9530 ist für spezielle Schaltungen unerlässlich. Im Gegensatz zu N-Kanal MOSFETs, die mit einer positiven Gate-Spannung im Verhältnis zur Source eingeschaltet werden, wird ein P-Kanal MOSFET mit einer negativen Gate-Source-Spannung eingeschaltet. Dies macht ihn ideal für Anwendungen, bei denen die Last im oberen Teil einer Schiene geschaltet werden muss oder wenn eine negative Spannungsreferenz zur Steuerung verwendet wird. Beispiele hierfür sind das Schalten von Lasten, die an eine positive Schiene angeschlossen sind, während die Steuerung über eine negative Spannung erfolgt.
Haltbarkeit und thermisches Management
Das TO-220AB-Gehäuse, in dem der IRF9530 ausgeliefert wird, ist ein etablierter Standard in der Leistungselektronik. Es bietet eine gute Wärmeableitung, was für die Zuverlässigkeit und Langlebigkeit des MOSFETs entscheidend ist. Für Anwendungen mit hoher Strombelastung oder bei erhöhten Umgebungstemperaturen wird die Verwendung eines Kühlkörpers empfohlen, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten. Dies gewährleistet eine konsistente Leistung und schützt die Komponente vor thermischem Durchgehen.
Optimale Gate-Ansteuerung für maximale Leistung
Die Gate-Schwellenspannung (Vgs(th)) des IRF9530 liegt typischerweise zwischen -2V und -4V. Dies bedeutet, dass eine negative Spannung in diesem Bereich benötigt wird, um den MOSFET einzuschalten. Die maximale Gate-Source-Spannung, die das Bauteil toleriert, beträgt ±20V. Eine sorgfältige Auswahl des Ansteuerkreises ist entscheidend, um die volle Leistungsfähigkeit des MOSFETs auszuschöpfen und gleichzeitig eine Überbeanspruchung zu vermeiden. Mikrocontroller mit entsprechenden Ausgangstreibern oder spezielle Gate-Treiber-ICs können hierfür eingesetzt werden.
FAQs – Häufig gestellte Fragen zu IRF9530 – MOSFET, P-Kanal, -100V, -12A, RDS(on) 0,3 Ohm, TO-220AB
Was ist die primäre Funktion eines P-Kanal MOSFETs wie dem IRF9530?
Ein P-Kanal MOSFET wie der IRF9530 fungiert als elektronischer Schalter, der dazu dient, Stromflüsse in Schaltungen zu steuern. Im Gegensatz zu N-Kanal MOSFETs wird er mit einer negativen Gate-Source-Spannung eingeschaltet und eignet sich besonders für das Schalten von Lasten, die an eine positive Spannungsschiene angeschlossen sind, oder in Anwendungen, die negative Spannungsreferenzen nutzen.
In welchen typischen Anwendungen wird der IRF9530 eingesetzt?
Der IRF9530 findet breite Anwendung in Bereichen wie der Leistungsselektion, dem Batteriemanagement, Motorsteuerungen, Inverter-Technologie und als Schutzschalter in Schaltungen, die negative Spannungen verarbeiten. Seine Fähigkeit, hohe Ströme und Spannungen zu bewältigen, macht ihn für viele anspruchsvolle Elektronikprojekte geeignet.
Warum ist der RDS(on) Wert von 0,3 Ohm wichtig für den IRF9530?
Der niedrige RDS(on)-Wert von 0,3 Ohm (typisch) bedeutet, dass der MOSFET im eingeschalteten Zustand einen geringen Widerstand aufweist. Dies minimiert Leistungsverluste in Form von Wärme, was zu einer höheren Gesamteffizienz der Schaltung, geringerer Wärmeentwicklung und potenziell einer längeren Lebensdauer des Bauteils führt.
Wie wird der IRF9530 typischerweise angesteuert?
Der IRF9530 wird durch Anlegen einer negativen Spannung am Gate relativ zur Source eingeschaltet. Die Gate-Schwellenspannung liegt typischerweise zwischen -2V und -4V. Eine präzise Ansteuerung mit geeigneten Logikpegeln oder speziellen Gate-Treiber-ICs ist notwendig, um den MOSFET effektiv und sicher zu betreiben.
Welche Vorteile bietet das TO-220AB Gehäuse für den IRF9530?
Das TO-220AB-Gehäuse ist ein Standard für Leistungskomponenten und zeichnet sich durch eine gute Wärmeableitung aus. Dies unterstützt das thermische Management des MOSFETs und trägt zu seiner Zuverlässigkeit bei. Für Anwendungen mit hoher Stromlast kann die Anbringung eines Kühlkörpers die Wärmeableitung weiter verbessern.
Kann der IRF9530 mit anderen P-Kanal MOSFETs verglichen werden?
Der IRF9530 bietet eine Kombination aus hoher Spannungsfestigkeit (-100V), guter Strombelastbarkeit (-12A) und niedrigem Einschaltwiderstand (0,3 Ohm), die ihn zu einer leistungsstarken Option macht. Die genaue Leistungsfähigkeit im Vergleich zu anderen P-Kanal MOSFETs hängt von den spezifischen Anforderungen der Anwendung ab, wie z.B. Gate-Ladung, Schaltgeschwindigkeit und thermischer Performance.
Ist der IRF9530 für den Einsatz in Hochfrequenzanwendungen geeignet?
Obwohl der IRF9530 ein leistungsfähiger MOSFET ist, liegt sein Hauptanwendungsbereich eher in Anwendungen mit moderaten bis niedrigen Schaltfrequenzen. Für extrem schnelle Schaltanwendungen, bei denen es auf minimale Gate-Ladung und geringe parasitäre Kapazitäten ankommt, könnten spezialisierte MOSFETs mit schnelleren Schaltzeiten erforderlich sein. Die hier angegebenen Spezifikationen deuten auf eine gute allgemeine Leistung hin, die für viele Standardanwendungen ausreichend ist.
