Hochleistungs-MOSFET IRF7401: Effizienz und Zuverlässigkeit für Ihre Elektronikprojekte

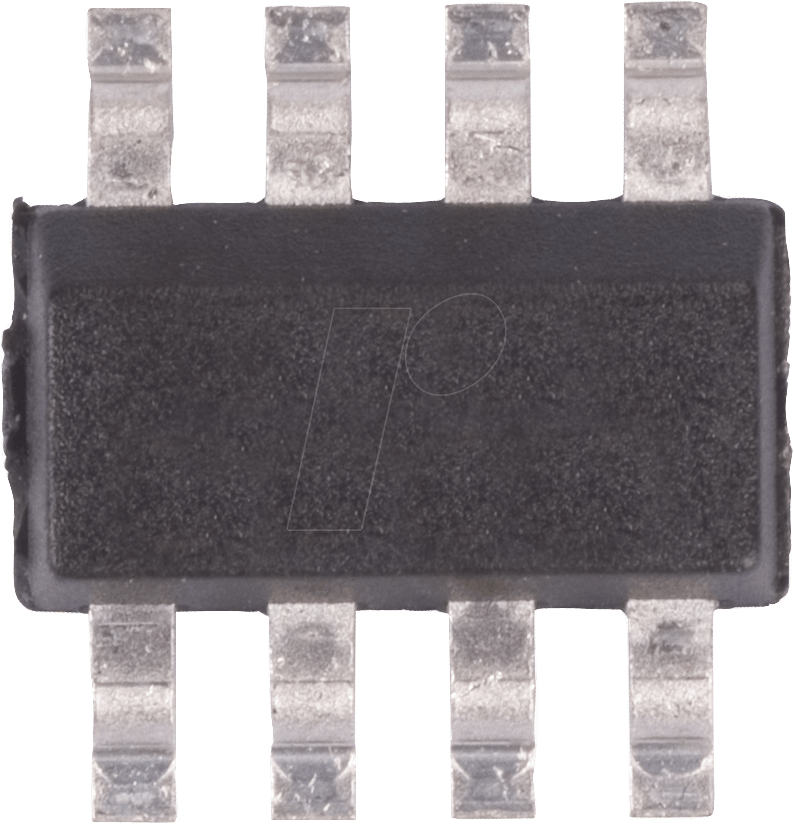

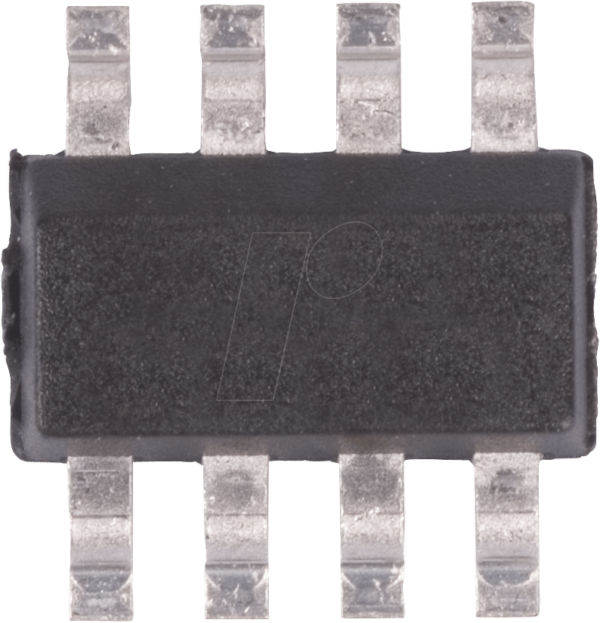

Der IRF7401 N-Kanal MOSFET im kompakten SO-8 Gehäuse ist die ideale Lösung für Entwickler und Hobbyisten, die eine präzise und effiziente Steuerung von Leistungsschaltungen benötigen. Wenn Sie auf der Suche nach einem Bauteil sind, das hohe Ströme bei niedriger Spannung schalten kann und gleichzeitig einen geringen Einschaltwiderstand aufweist, ist der IRF7401 die überlegene Wahl gegenüber Standard-MOSFETs, die oft Kompromisse bei Effizienz oder Schaltleistung eingehen.
Unübertroffene Leistung im SO-8 Gehäuse
Der IRF7401 zeichnet sich durch seine hervorragenden elektrischen Eigenschaften aus, die ihn zu einem Eckpfeiler moderner Schaltungsdesigns machen. Mit einer maximalen Drain-Source-Spannung von 20V und einem kontinuierlichen Drain-Strom von 8,7A bewältigt er mühelos anspruchsvolle Schaltanwendungen. Der extrem niedrige Einschaltwiderstand von nur 0,022 Ohm minimiert Leistungsverluste und Wärmeentwicklung, was zu einer erhöhten Systemeffizienz und längeren Lebensdauer führt.
Vorteile des IRF7401 N-Kanal MOSFET
- Hohe Strombelastbarkeit: Mit bis zu 8,7A Dauerstrom ist dieser MOSFET für eine Vielzahl von Leistungsanwendungen geeignet, von Motorsteuerungen bis hin zu Stromversorgungen.
- Niedriger Einschaltwiderstand (Rds(on)): Der Wert von 0,022 Ohm reduziert Energieverluste und Hitzeprobleme, was ihn ideal für energieeffiziente Designs macht.
- Schnelle Schaltzeiten: Der IRF7401 ermöglicht schnelle Schaltübergänge, was für Hochfrequenzanwendungen und PWM-Steuerungen entscheidend ist.
- Kompaktes SO-8 Gehäuse: Dieses Standardgehäuse erleichtert die Integration in bestehende Schaltungsdesigns und ermöglicht eine hohe Bauteildichte auf der Platine.
- N-Kanal-Konfiguration: Typische Konfiguration für viele Schaltungen, bei der die Source-Elektrode als gemeinsamer Bezugspunkt dient.
- Robuste Bauweise: Entwickelt für Zuverlässigkeit und Langlebigkeit, auch unter anspruchsvollen Betriebsbedingungen.
Detaillierte Spezifikationen und Einsatzbereiche
Der IRF7401 ist ein Feld Effekt Transistor (FET) mit einem N-Kanal-Design. Dies bedeutet, dass der Stromfluss zwischen Drain und Source durch die Ansteuerung des Gates erfolgt, wobei eine positive Gatespannung relativ zur Source eine leitende Verbindung herstellt. Die niedrige Gate-Schwellenspannung (typischerweise um die 1-2V) ermöglicht die einfache Ansteuerung mit digitalen Logikpegeln oder von Mikrocontrollern, ohne dass zusätzliche Treiberschaltungen erforderlich sind.
Die maximale Drain-Source-Spannung von 20V macht ihn besonders geeignet für Niedervolt-Anwendungen, bei denen eine hohe Stromschaltfähigkeit benötigt wird. Dies umfasst beispielsweise:
- Schaltnetzteile (SMPS): Effizientes Schalten der Primärseite oder Sekundärseite zur Spannungsregelung.
- Motorsteuerungen: Präzise Steuerung von Gleichstrommotoren durch Pulsweitenmodulation (PWM) zur Geschwindigkeitsregelung.
- Batterie-Management-Systeme (BMS): Steuerung von Lade- und Entladeströmen in Batteriepacks.
- LED-Treiber: Hocheffiziente Ansteuerung von Hochleistungs-LEDs.
- Schutzschaltungen: Implementierung von Überspannungs- und Überstromschutzmechanismen.
Technische Produktmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | N-Kanal MOSFET |
| Hersteller-Teilenummer | IRF7401 |
| Gehäuse | SO-8 (Surface Mount) |
| Max. Drain-Source Spannung (Vds) | 20V |
| Max. Kontinuierlicher Drain-Strom (Id) | 8,7A |
| Max. Puls Drain-Strom (Idm) | Bis zu 50A (abhängig von Pulsdauer und Kühlung) |
| Einschaltwiderstand (Rds(on)) | 0,022 Ohm bei Vgs = 10V |
| Gate-Schwellenspannung (Vgs(th)) | Typisch 1,0V – 2,0V |
| Gate-Charge (Qg) | Niedrig, ermöglicht schnelle Schaltvorgänge |
| Leistungswiderstand (RthJA) | Optimiert für Wärmeableitung im SO-8 Gehäuse durch PCB-Layout |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Anwendungsbereiche | Leistungsmanagement, Motorsteuerung, Schaltnetzteile, Niedervolt-Anwendungen |
Warum IRF7401 die überlegene Wahl ist
Im Vergleich zu herkömmlichen bipolar-Transistoren (BJTs) oder MOSFETs mit höherem Einschaltwiderstand bietet der IRF7401 signifikante Vorteile. Seine Feldeffekt-Technologie sorgt für eine spannungsgesteuerte Basis (Gate) und damit für einen sehr hohen Eingangswiderstand, was die Ansteuerungsanforderungen reduziert. Der extrem niedrige Rds(on) ist entscheidend für die Minimierung von Leitungsverlusten. Während viele Low-Cost-MOSFETs Kompromisse bei der Strombelastbarkeit oder dem Rds(on) eingehen, liefert der IRF7401 ein ausgewogenes Verhältnis beider Parameter im kompakten SO-8 Format. Dies ermöglicht es Ingenieuren, leistungsstarke und gleichzeitig energieeffiziente Schaltungen mit weniger Kühlungsaufwand und einer höheren Zuverlässigkeit zu realisieren. Seine präzise Schaltcharakteristik und geringe parasitäre Kapazitäten tragen zusätzlich zur Stabilität und Effizienz bei.
FAQ – Häufig gestellte Fragen zu IRF7401 – MOSFET, N-Kanal, 20V, 8,7A, 0,022R, SO-8
Kann der IRF7401 mit Mikrocontrollern angesteuert werden?
Ja, der IRF7401 kann problemlos mit den meisten Mikrocontrollern angesteuert werden, da seine Gate-Schwellenspannung (Vgs(th)) typischerweise im Bereich von 1V bis 2V liegt. Viele Mikrocontroller-Ausgänge liefern bereits Spannungen, die für die zuverlässige Ansteuerung ausreichen. Für optimale Schaltgeschwindigkeiten und zur Minimierung von Schaltverlusten kann jedoch ein dedizierter Gate-Treiber in Betracht gezogen werden, insbesondere bei höheren Frequenzen.
Welche maximalen Schaltfrequenzen sind mit dem IRF7401 möglich?
Die maximalen Schaltfrequenzen sind von mehreren Faktoren abhängig, darunter die Gate-Ansteuerung, die Last und die Kühlung. Aufgrund seiner schnellen Schaltzeiten und geringen Gate-Ladung ist der IRF7401 für Frequenzen im Bereich von einigen zehn bis über hundert Kilohertz gut geeignet. Bei sehr hohen Frequenzen sind jedoch die parasitären Kapazitäten und die Induktivitäten der Platine sowie die Gate-Treiberleistung zu berücksichtigen.
Wie wird die Wärmeableitung bei diesem SO-8 MOSFET sichergestellt?
Die effektive Wärmeableitung des IRF7401 im SO-8 Gehäuse hängt maßgeblich vom Layout der Leiterplatte ab. Eine ausreichende Kupferfläche am Drain-Anschluss und eine gute Verbindung zur Masseplane sind entscheidend. Die Verwendung von Thermal-Vias kann die Wärmeübertragung zum Innenleben der Platine verbessern und so die thermische Beständigkeit des Bauteils erhöhen.
Ist der IRF7401 für Automotive-Anwendungen geeignet?
Die Standardversion des IRF7401 ist nicht explizit für Automotive-Qualifikationen ausgelegt, die oft erweiterte Temperaturbereiche und strenge Zuverlässigkeitsanforderungen stellen. Für kritische Automotive-Anwendungen sollten speziell zertifizierte Automotive-MOSFETs in Betracht gezogen werden. Für nicht-kritische Automotive-Anwendungen oder Prototypen kann er jedoch unter Berücksichtigung der Umgebungsbedingungen und der thermischen Belastung eingesetzt werden.
Wie wirkt sich der niedrige Einschaltwiderstand auf die Effizienz aus?
Ein niedriger Einschaltwiderstand (Rds(on)) bedeutet, dass beim Durchleiten von Strom durch den MOSFET weniger Leistung in Form von Wärme verloren geht (P = I² Rds(on)). Dies führt zu einer deutlich höheren Gesamteffizienz der Schaltung, reduziert die Notwendigkeit für aufwendige Kühlkörper und erhöht die Lebensdauer der Komponenten.
Was bedeutet „N-Kanal“ bei einem MOSFET?
„N-Kanal“ bezieht sich auf die Halbleiterstruktur des MOSFETs. In einem N-Kanal-MOSFET wird der leitende Kanal zwischen Drain und Source durch bewegliche Elektronen gebildet. Die Gate-Spannung steuert, wie viele Elektronen sich im Kanal sammeln und somit wie leitend der Transistor wird. N-Kanal-MOSFETs sind in vielen Anwendungen die gängige Wahl.
Welche Alternativen gibt es zum IRF7401, wenn höhere Spannungen benötigt werden?
Wenn höhere Spannungen als 20V benötigt werden, sind MOSFETs mit höherer Vds-Spezifikation erforderlich. Es gibt zahlreiche N-Kanal-MOSFETs von verschiedenen Herstellern in SO-8 oder anderen Gehäusen mit Spannungsfestigkeiten von 30V, 40V, 60V und mehr. Die Auswahl hängt von den spezifischen Anforderungen der Anwendung ab, wobei auch der Einschaltwiderstand und die Strombelastbarkeit berücksichtigt werden müssen.
