Der IRF 7319: Präzision und Leistung im Dual-MOSFET-Design für anspruchsvolle Elektronikanwendungen
Sie benötigen eine zuverlässige und leistungsfähige Lösung für Ihre Schaltungen, die sowohl positive als auch negative Spannungen effizient schalten kann? Der IRF 7319 – ein Dual-MOSFET mit N- und P-Kanal in einem einzigen Gehäuse – ist die Antwort für Ingenieure und Entwickler, die maximale Funktionalität und Platzersparnis in ihren Designs anstreben. Dieser MOSFET eignet sich ideal für High-Side- und Low-Side-Schaltanwendungen, H-Brücken-Konfigurationen und allgemeine Leistungssteuerung, wo die Integration zweier komplementärer Transistoren einen erheblichen Vorteil darstellt.
Überlegene Leistungsfähigkeit und Integration
Der IRF 7319 übertrifft herkömmliche Einzel-MOSFETs durch seine integrierte duale Konfiguration. Anstatt zwei separate Transistoren mit komplexer Verdrahtung zu verwenden, bietet dieser Baustein N- und P-Kanal-MOSFETs in einem kompakten SO-8-Gehäuse. Dies reduziert die Leiterplattenfläche, vereinfacht das Schaltungsdesign und minimiert parasitäre Induktivitäten, was zu einer insgesamt verbesserten Schaltleistung und Effizienz führt. Die komplementäre Anordnung ermöglicht zudem eine effizientere Realisierung von Leistungstreibern und Brückenschaltungen.
Kernvorteile des IRF 7319
- Integrierte Dual-Konfiguration: N-Kanal und P-Kanal MOSFETs in einem SO-8 Gehäuse zur Platz- und Kosteneinsparung.
- Breiter Spannungsbereich: Unterstützt positive Spannungen bis zu 30V für den N-Kanal und negative Spannungen bis zu -30V für den P-Kanal, was Vielseitigkeit in verschiedenen Schaltungstopologien ermöglicht.
- Hohe Strombelastbarkeit: Der N-Kanal verträgt 6,5A und der P-Kanal -4,9A Dauerstrom, ausreichend für eine Vielzahl von Leistungstreiber- und Schaltanwendungen.
- Geringer Einschaltwiderstand (RDS(on)): Optimiert für minimale Verluste während des Einschaltens und Ausschaltens, was die Gesamteffizienz des Systems erhöht.
- Schnelle Schaltgeschwindigkeiten: Ermöglicht effizientes Schalten bei höheren Frequenzen, was für moderne leistungselektronische Systeme unerlässlich ist.
- Kompaktes SO-8 Gehäuse: Ideal für Anwendungen mit begrenztem Platzangebot auf der Leiterplatte.
- Vielseitige Anwendbarkeit: Geeignet für Motorsteuerungen, H-Brücken, DC/DC-Wandler, Netzteil-Designs und Schalter mit positiven und negativen Referenzen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | Dual-MOSFET |
| Kanal-Konfiguration | 1 x N-Kanal, 1 x P-Kanal |
| Maximale Drain-Source-Spannung (VDS) | +30V (N-Kanal), -30V (P-Kanal) |
| Maximale Gate-Source-Spannung (VGS) | ±20V (typisch) |
| Dauerhafter Drain-Strom (ID) bei 25°C | 6,5A (N-Kanal), -4,9A (P-Kanal) |
| Einschaltwiderstand (RDS(on)) | Niedrig, optimiert für Effizienz (spezifische Werte sind datenblattabhängig und können je nach Gate-Ansteuerung variieren) |
| Leistungsdissipation (PD) bei 25°C | 2W (typisch im SO-8 Gehäuse, mit angemessener Kühlung) |

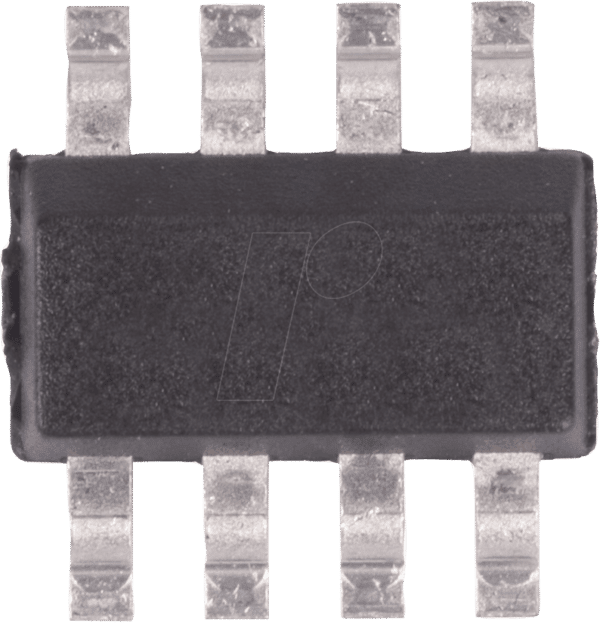

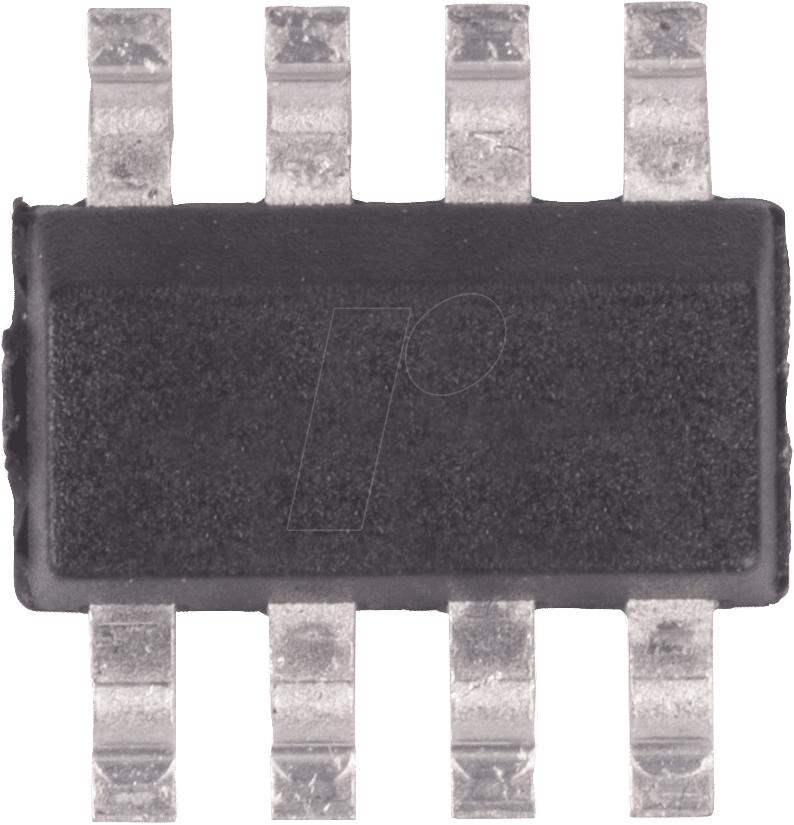

| Gehäusetyp | SO-8 (Surface Mount) |
| Anwendungsbereiche | Leistungsschaltung, Motorsteuerung, H-Brücken, DC/DC-Wandler, schaltende Netzteile. |
| Schaltverhalten | Optimiert für schnelle Schaltübergänge zur Minimierung von Verlusten und zur Erhöhung der Effizienz. |
Anwendungsgebiete und Designmöglichkeiten
Der IRF 7319 brilliert insbesondere in Schaltungen, die eine effiziente Steuerung von Lasten erfordern, die sowohl positive als auch negative Spannungspotenziale nutzen. Dies umfasst beispielsweise die Steuerung von kleinen Gleichstrommotoren in einer H-Brücken-Konfiguration, bei der der N-Kanal für das Schalten gegen Masse und der P-Kanal für das Schalten gegen die positive Versorgung eingesetzt wird. Ebenso eignet er sich hervorragend für den Einsatz in fortschrittlichen DC/DC-Wandler-Designs, wie z.B. Buck-Boost- oder Ćuk-Wandlern, wo die Komplementarität der Kanäle eine Schlüsselrolle für die Regelung spielt. Auch in der Signalisierung und Pegelanpassung, wo die Ansteuerung unterschiedlicher Logikpegel mit einer einzigen Komponente vereinfacht werden soll, findet der IRF 7319 seinen Einsatz.
Die kompakte Bauform im SO-8-Gehäuse ist ein weiterer entscheidender Vorteil. Sie ermöglicht die Implementierung von leistungsfähigen Schaltungen auf kleinstem Raum, was besonders in der mobilen Elektronik, im IoT-Bereich oder bei der Miniaturisierung von Stromversorgungseinheiten von unschätzbarem Wert ist. Die reduzierte Größe und die verbesserte Wärmeableitung im Vergleich zu zwei diskreten Bauteilen tragen zu einer höheren Zuverlässigkeit und Langlebigkeit des Gesamtsystems bei.
Umgang und Integration in Ihre Schaltungen
Bei der Implementierung des IRF 7319 ist eine sorgfältige Betrachtung der Gate-Treiber-Schaltungen entscheidend. Die N-Kanal- und P-Kanal-MOSFETs erfordern unterschiedliche Gate-Spannungen für ihren Betrieb. Der N-Kanal benötigt eine Gate-Source-Spannung (VGS) oberhalb seiner Schaltschwelle (typischerweise im Bereich einiger Volt), um in den leitenden Zustand zu gelangen. Für den P-Kanal ist eine Gate-Source-Spannung notwendig, die den P-Kanal gegenüber der Source (die hier typischerweise mit der positiven Versorgungsspannung verbunden ist) negativ macht. Eine geeignete Gate-Ansteuerung, oft unter Verwendung von spezialisierten Treiberschaltungen, ist notwendig, um optimale Schaltgeschwindigkeiten und minimale Verluste zu erzielen. Achten Sie auf eine gute Erdung und eine niederinduktive Anbindung, um unerwünschte Schwingungen und Überspannungen zu vermeiden.
Die Wärmeableitung ist ein kritischer Faktor für die Leistungsfähigkeit und Lebensdauer jedes Halbleiters. Das SO-8-Gehäuse bietet zwar eine gute Oberfläche für die Wärmeabstrahlung, bei höheren Dauerströmen oder schnellen Schaltzyklen ist jedoch eine effektive Anbindung an die Leiterplatte von entscheidender Bedeutung. Das Design von Kupferflächen auf der Leiterplatte, die als Kühlkörper dienen, sowie die Berücksichtigung der thermischen Beständigkeit des Gehäuses sind wichtige Aspekte für eine zuverlässige Funktion des IRF 7319.
Häufig gestellte Fragen (FAQ) zu IRF 7319 – Dual-MOSFET, N+P-Kanal, 30/-30 V, 6,5/-4,9 A, 2 W, SO-8
Was ist die Hauptfunktion eines Dual-MOSFETs wie dem IRF 7319?
Ein Dual-MOSFET integriert zwei separate MOSFET-Transistoren – in diesem Fall einen N-Kanal und einen P-Kanal – in einem einzigen Gehäuse. Dies vereinfacht Schaltungsdesigns, reduziert die Bauteilanzahl, spart Platz auf der Leiterplatte und verbessert die Leistung durch reduzierte parasitäre Effekte.
In welchen Anwendungen ist der IRF 7319 besonders gut geeignet?
Der IRF 7319 ist ideal für Anwendungen wie H-Brücken-Schaltungen zur Motorsteuerung, Hoch- und Tiefseiten-Schaltanwendungen, bidirektionale Schalter, DC/DC-Wandler (z.B. Buck-Boost, SEPIC), Ladeschaltungen und allgemeine Leistungssteuerung, bei der sowohl positive als auch negative Spannungsreferenzen benötigt werden.
Welche Vorteile bietet die Integration von N- und P-Kanal in einem Gehäuse gegenüber zwei separaten MOSFETs?
Die Integration bietet signifikante Vorteile: geringerer Platzbedarf auf der Leiterplatte, einfacheres Schaltungsdesign, reduzierte Leiterbahnlängen, was zu geringeren parasitären Induktivitäten und Kapazitäten führt, und potenziell eine verbesserte thermische Leistung durch die gemeinsame Wärmeableitung.
Kann der IRF 7319 mit niedrigen Gate-Spannungen betrieben werden?
Die spezifischen Schwellenspannungen (Vth) für den N- und P-Kanal sind datenblattabhängig. Generell sind MOSFETs für einen effizienten Betrieb bei bestimmten Gate-Spannungen optimiert. Um den vollen Vorteil der geringen Einschaltwiderstände (RDS(on)) zu nutzen, ist eine Gate-Ansteuerung erforderlich, die die volle Leitfähigkeit der Kanäle ermöglicht. Niedrigere Spannungen können zu einem erhöhten RDS(on) und damit zu höheren Verlusten führen.
Wie wird die Wärmeableitung des IRF 7319 am besten optimiert?
Eine effektive Wärmeableitung wird durch die gute Anbindung des SO-8-Gehäuses an großflächige Kupferflächen auf der Leiterplatte erreicht. Diese Kupferflächen fungieren als Kühlkörper. Die Verwendung von Thermal Vias kann ebenfalls helfen, Wärme in tiefere Lagen der Leiterplatte abzuleiten. Eine gute Luftzirkulation um die Komponente herum unterstützt die Kühlung zusätzlich.
Welche maximale Spannung darf an den Gates des IRF 7319 angelegt werden?
Die maximale Gate-Source-Spannung (VGS) für den IRF 7319 liegt typischerweise bei ±20V. Das Überschreiten dieser Grenze kann zur Beschädigung des MOSFETs führen.
Ist der IRF 7319 für Hochfrequenzanwendungen geeignet?
Ja, der IRF 7319 ist für Schaltanwendungen konzipiert und bietet relativ schnelle Schaltgeschwindigkeiten. Die genaue Eignung für spezifische Hochfrequenzanwendungen hängt von den genauen Anforderungen an die Schaltzeit, die Gate-Kapazitäten und die Gesamtarchitektur der Schaltung ab. Für extrem hohe Frequenzen sind jedoch oft spezialisierte MOSFETs mit optimierten Kapazitätswerten und Schaltzeiten erforderlich.
