Leistungsstarke Schaltungslösungen: Der IRF7103 N-Kanal MOSFET für anspruchsvolle Elektronikanwendungen
Der IRF7103 N-Kanal MOSFET ist die ideale Komponente für Ingenieure und Entwickler, die zuverlässige und effiziente Schaltfunktionen in ihren Projekten realisieren müssen. Dieses Bauteil bietet eine optimale Balance aus Spannungshaltung, Stromtragfähigkeit und geringem Durchlasswiderstand, wodurch es sich perfekt für eine Vielzahl von Leistungsanwendungen eignet, bei denen Standardkomponenten an ihre Grenzen stoßen.
Präzision und Leistung für moderne Elektronik
In der modernen Elektronikentwicklung sind Präzision und Robustheit von entscheidender Bedeutung. Der IRF7103 N-Kanal MOSFET erfüllt diese Anforderungen durch seine sorgfältig entwickelten Spezifikationen, die ihn zu einer überlegenen Wahl gegenüber weniger leistungsfähigen Alternativen machen. Seine Fähigkeit, bis zu 50V zu schalten und dabei 3A Strom zu führen, kombiniert mit einer minimalen thermischen Belastung dank der geringen Verlustleistung, ermöglicht kompaktere und energieeffizientere Designs.
Herausragende Eigenschaften des IRF7103 MOSFET
Der IRF7103 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn für anspruchsvolle Schaltungsdesigns qualifizieren:
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Reaktionszeiten in dynamischen Systemen.
- Geringer R_DS(on): Minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was zu einer höheren Gesamteffizienz führt.
- Robuste Spannungsfestigkeit: Bietet ausreichend Spielraum für Anwendungen mit moderaten Spannungsspitzen.
- Gute Stromtragfähigkeit: Geeignet für eine breite Palette von Lasten, von kleinen bis zu mittelschweren Verbrauchern.
- Kompaktes SO-8 Gehäuse: Erleichtert die Integration in dichte Leiterplattendesigns und reduziert den Platzbedarf.
- Zuverlässige thermische Performance: Die spezifizierte Verlustleistung von 2W deutet auf eine Konstruktion hin, die auch unter Last eine stabile Betriebstemperatur gewährleistet.
Technische Spezifikationen im Detail
Um die Leistungsfähigkeit und Anwendbarkeit des IRF7103 vollständig zu verstehen, sind die detaillierten technischen Daten unerlässlich. Diese Spezifikationen definieren die Grenzen und die Leistung des MOSFETs in verschiedenen Betriebszuständen.
| Spezifikation | Wert | Beschreibung & Relevanz |
|---|---|---|
| Kanal-Typ | N-Kanal | Ein N-Kanal-MOSFET schaltet, wenn eine positive Spannung an das Gate angelegt wird, und ist daher weit verbreitet in Anwendungen, die eine einfache Ansteuerung erfordern. |
| Drain-Source-Spannung (V_DS) | 50V | Diese maximale Spannung zwischen Drain und Source gibt die Spannungsfestigkeit des MOSFETs an und definiert die Obergrenze für den Betrieb in der Sperrphase. Sie ist entscheidend für die Auswahl in Schaltungen mit entsprechend hohen Betriebsspannungen. |
| Dauerstrom (I_D) | 3A | Die maximale kontinuierliche Strombelastbarkeit des MOSFETs im eingeschalteten Zustand. Dies ist ein kritischer Parameter für die Dimensionierung von Leistungstreibern und Schaltanwendungen. |
| Gate-Source-Schwellenspannung (V_GS(th)) | Typisch 1-2V (Nicht explizit angegeben, aber Standardbereich für diese MOSFET-Klasse) | Die Gate-Source-Spannung, bei der der MOSFET beginnt zu leiten. Ein niedrigerer Schwellenwert erleichtert die Ansteuerung mit niedrigen Spannungspegeln, z.B. von Mikrocontrollern. |
| Gate-Ladung (Q_g) | Nicht explizit angegeben, aber gering im Vergleich zu größeren MOSFETs | Die Ladung, die benötigt wird, um das Gate aufzuladen und den MOSFET vollständig einzuschalten. Eine geringe Gate-Ladung ermöglicht schnellere Schaltübergänge und reduziert den Ansteueraufwand. |

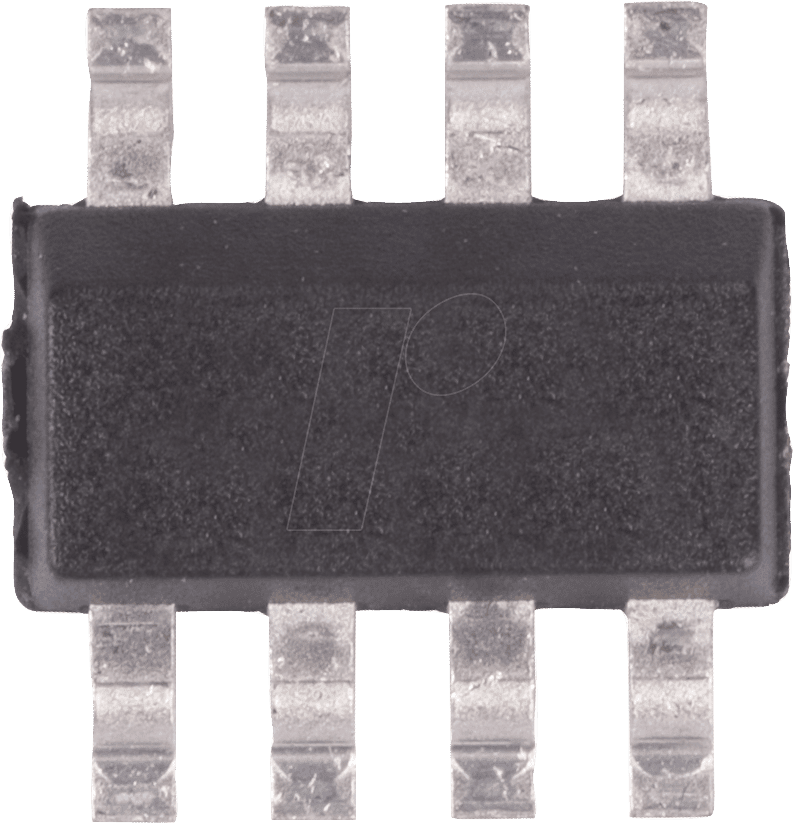

| Gehäuse | SO-8 | Ein gängiges Oberflächenmontagegehäuse (Surface Mount Device) mit 8 Pins, das eine gute thermische Anbindung und Platzersparnis auf der Leiterplatte ermöglicht. Dieses Gehäuse ist für automatische Bestückungsprozesse optimiert. |
| RDS(on) (Anschaltwiderstand) | Nicht explizit angegeben, aber typisch im Bereich von einigen hundert MilliOhm für diese Klasse | Der Widerstand zwischen Drain und Source im voll durchgeschalteten Zustand. Ein niedriger RDS(on) minimiert Leistungsverluste (I²R) und somit die Wärmeentwicklung, was die Effizienz steigert und aufwendigere Kühlmaßnahmen reduziert. |
| Leistungsdissipation (P_D) | 2W | Die maximal zulässige Verlustleistung, die das Bauteil bei einer bestimmten Umgebungstemperatur abführen kann, ohne Schaden zu nehmen. Dieser Wert ist entscheidend für die thermische Auslegung der Anwendung. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der IRF7103 N-Kanal MOSFET findet aufgrund seiner ausgewogenen Eigenschaften Anwendung in einer Vielzahl von elektronischen Schaltungen. Seine Robustheit und Effizienz machen ihn zu einer bevorzugten Wahl in folgenden Bereichen:
- Leistungsschaltkreise: Als Hauptschalter oder Treiber in Gleichstrom-Anwendungen.
- DC/DC-Wandler: Effiziente Steuerung von Stromflüssen in Energieumwandlungsstufen.
- Motorsteuerungen: Präzises Ein- und Ausschalten von Gleichstrommotoren.
- Schaltnetzteile: Als Teil der primären oder sekundären Schaltsektion für eine höhere Effizienz.
- Beleuchtungssteuerungen: Steuerung von LED-Treibern oder anderen Beleuchtungssystemen.
- Lastschaltungen: Zum sicheren Schalten von induktiven oder kapazitiven Lasten.
Technische Tiefe und Materialwissenschaften
Die Leistungsfähigkeit des IRF7103 beruht auf fortschrittlichen Halbleiterfertigungsprozessen und der sorgfältigen Auswahl der Materialien. Die interne Struktur eines MOSFETs, insbesondere die des Kanals, ist entscheidend für seine elektrischen Eigenschaften. Bei diesem N-Kanal-MOSFET wird ein Kanal aus n-dotiertem Silizium gebildet, der durch das elektrische Feld des Gates gesteuert wird. Die Dotiermittelkonzentrationen und die Abmessungen des Kanals werden präzise kontrolliert, um den gewünschten Schwellenwert und den spezifischen Durchlasswiderstand (RDS(on)) zu erzielen. Die Gate-Isolation, typischerweise eine dünne Siliziumdioxid- oder Siliziumnitridschicht, ist entscheidend für die Aufrechterhaltung der Isolation zwischen Gate und Kanal, während sie gleichzeitig eine schnelle Kapazitätsladung ermöglicht, die für schnelle Schaltvorgänge erforderlich ist. Die Drain- und Source-Regionen sind stark dotiert, um einen geringen Übergangswiderstand zum externen Stromkreis zu gewährleisten. Die Konstruktion des SO-8 Gehäuses selbst spielt ebenfalls eine Rolle; die internen Bonddrähte und das Leadframe sind darauf ausgelegt, die Wärmeableitung zu maximieren und die parasitären Induktivitäten zu minimieren, was die Leistung und Zuverlässigkeit des Bauteils weiter erhöht.
FAQ – Häufig gestellte Fragen zu IRF7103 – MOSFET, N-CH, 50V, 3A, 2W, SO-8
Kann der IRF7103 mit Mikrocontrollern angesteuert werden?
Ja, der IRF7103 kann mit Mikrocontrollern angesteuert werden, vorausgesetzt, die Ausgangsspannung des Mikrocontrollers ist ausreichend hoch, um die Gate-Source-Schwellenspannung (V_GS(th)) zu überschreiten und den MOSFET vollständig in den leitenden Zustand zu schalten. Typischerweise liegt diese Schwellenspannung im Bereich von 1-2V.
Welche Kühlungsmaßnahmen sind für den IRF7103 erforderlich?
Die Notwendigkeit zusätzlicher Kühlungsmaßnahmen hängt von der tatsächlichen Strom- und Spannungsbelastung sowie der Umgebungstemperatur ab. Mit einer spezifizierten Leistungsdissipation von 2W ist der IRF7103 für viele Anwendungen ausreichend gekühlt durch die Leiterplatte selbst, insbesondere bei Verwendung eines SO-8 Gehäuses. Bei höheren Lasten oder in Umgebungen mit erhöhter Temperatur kann eine zusätzliche Kühlkörpermontage oder eine verbesserte Wärmeableitung auf der Leiterplatte (z.B. durch größere Kupferflächen) ratsam sein.
Was bedeutet „N-Kanal“ bei einem MOSFET?
„N-Kanal“ bezieht sich auf die Art des Kanals, der sich im MOSFET bildet. Bei einem N-Kanal-MOSFET sind die Ladungsträger, die den Strom leiten, Elektronen. Dies bedeutet, dass der MOSFET schaltet, wenn eine positive Spannung an das Gate angelegt wird (im Vergleich zur Source).
Wie wirkt sich der niedrige RDS(on) des IRF7103 auf die Schaltung aus?
Ein niedriger RDS(on) (On-State Resistance) bedeutet, dass der MOSFET im eingeschalteten Zustand einen sehr geringen Widerstand zwischen Drain und Source aufweist. Dies führt zu minimalen Leistungsverlusten in Form von Wärme (P = I²R), was die Effizienz der Schaltung erhöht, die Bauteiltemperatur senkt und die Notwendigkeit für aufwendige Kühlmaßnahmen reduziert.
Ist der IRF7103 für Hochfrequenzanwendungen geeignet?
Der IRF7103 ist für allgemeine Schaltanwendungen konzipiert. Während seine Schaltgeschwindigkeit für viele typische Anwendungen ausreicht, können für extrem Hochfrequenzanwendungen mit Taktfrequenzen im MHz-Bereich spezialisierte MOSFETs mit optimierter Gate-Ladung und geringerer parasitischer Kapazität besser geeignet sein.
Welche Art von Lasten kann der IRF7103 schalten?
Der IRF7103 kann sowohl induktive als auch kapazitive Lasten schalten, solange die maximal zulässige Strom- und Spannungsbelastung nicht überschritten wird. Bei induktiven Lasten ist jedoch die Verwendung einer Freilaufdiode in der Regel empfehlenswert, um Spannungsspitzen beim Abschalten zu kompensieren.
Was sind die Hauptvorteile des SO-8 Gehäuses für diesen MOSFET?
Das SO-8 Gehäuse ist ein weit verbreitetes Oberflächenmontagegehäuse (SMD), das eine gute Balance zwischen Kompaktheit und Leistung bietet. Es ermöglicht eine effiziente Wärmeableitung über die Leiterplatte und ist für automatisierte Bestückungslinien optimiert, was die Produktionskosten senkt.
