Entfesseln Sie die Leistung: IRF530NS N-Kanal MOSFET für anspruchsvolle Elektronikprojekte
Wenn Ihre Elektronikprojekte nach zuverlässiger und effizienter Leistung verlangen, ist der IRF530NS N-Kanal MOSFET die ultimative Lösung. Dieser leistungsstarke Halbleiterbaustein wurde entwickelt, um Schalt- und Verstärkungsaufgaben mit bemerkenswerter Präzision und Robustheit zu bewältigen und ist damit die ideale Wahl für Ingenieure, Hobbyisten und Entwickler, die keine Kompromisse bei der Qualität eingehen wollen.
Überlegene Technologie für maximale Effizienz und Zuverlässigkeit
Der IRF530NS N-Kanal MOSFET zeichnet sich durch seine fortschrittliche Silizium-Prozesstechnologie aus, die ihm ermöglicht, höhere Spannungen und Ströme mit geringeren Verlusten zu handhaben. Im Vergleich zu Standard-MOSFETs bietet der IRF530NS eine verbesserte Leistungsdichte und thermische Eigenschaften. Seine Fähigkeit, bis zu 100V zu schalten und dabei 17A Dauerstrom zu liefern, bei einer maximalen Verlustleistung von 70W, macht ihn zu einem unverzichtbaren Baustein für Anwendungen, die eine hohe Effizienz und Zuverlässigkeit erfordern. Die geringe Gate-Ladung und der niedrige Einschaltwiderstand (RDS(on)) minimieren den Energieverlust während des Schaltvorgangs, was zu einer verbesserten Gesamteffizienz des Systems führt und die Wärmeentwicklung reduziert.
Schlüsselvorteile des IRF530NS MOSFET
- Hohe Spannungsfestigkeit: Mit einer maximalen Drain-Source-Spannung von 100V eignet sich der IRF530NS für eine breite Palette von Hochspannungsanwendungen, wo andere MOSFETs an ihre Grenzen stoßen.
- Robuste Stromtragfähigkeit: Die Fähigkeit, einen kontinuierlichen Drain-Strom von 17A zu verarbeiten, stellt sicher, dass dieser MOSFET auch unter hoher Last stabil und zuverlässig arbeitet.
- Effiziente Wärmeableitung: Die angegebene Verlustleistung von 70W in Verbindung mit dem D2-PAK-Gehäuse ermöglicht eine effektive Wärmeabfuhr, was für die Langlebigkeit und Leistung unter anspruchsvollen Bedingungen entscheidend ist.
- Schnelle Schaltzeiten: Geringe Gate-Ladung und Kapazitäten führen zu schnellen An- und Abschaltzeiten, was für Hochfrequenzanwendungen wie Schaltnetzteile unerlässlich ist.
- Niedriger Einschaltwiderstand: Ein geringer RDS(on) minimiert die Leitungsverluste und verbessert die Energieeffizienz, was zu geringerer Wärmeentwicklung und höherer Systemleistung führt.
- Vielseitigkeit: Geeignet für eine Vielzahl von Anwendungen, von Motorsteuerungen über Stromversorgungen bis hin zu Lastschaltern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | N-Kanal MOSFET | Optimiert für positive Logiksteuerung, weit verbreitet in Leistungselektronik. |
| Max. Drain-Source-Spannung (Vds) | 100V | Ermöglicht den Einsatz in Systemen mit höheren Spannungsanforderungen, bietet Designspielraum und Sicherheitspuffer. |
| Max. Kontinuierlicher Drain-Strom (Id) | 17A | Gewährleistet die Fähigkeit, hohe Ströme ohne Überhitzung oder Beschädigung zu schalten und zu führen. |
| Max. Verlustleistung (Pd) | 70W | Definiert die maximale Wärme, die der Baustein unter Nennbedingungen abführen kann; das D2-PAK-Gehäuse unterstützt dies optimal. |
| Gate-Source-Schwellenspannung (Vgs(th)) | 2V bis 4V (typisch) | Definiert die Gate-Spannung, die zum Einschalten des MOSFETs benötigt wird; ermöglicht einfache Ansteuerung durch Mikrocontroller. |
| RDS(on) (Drain-Source-Widerstand bei eingeschaltetem Zustand) | Ca. 0.075 Ohm (typisch bei 25°C) | Niedriger Widerstand minimiert Leitungsverluste und damit verbundene Wärmeentwicklung, was die Effizienz steigert. |

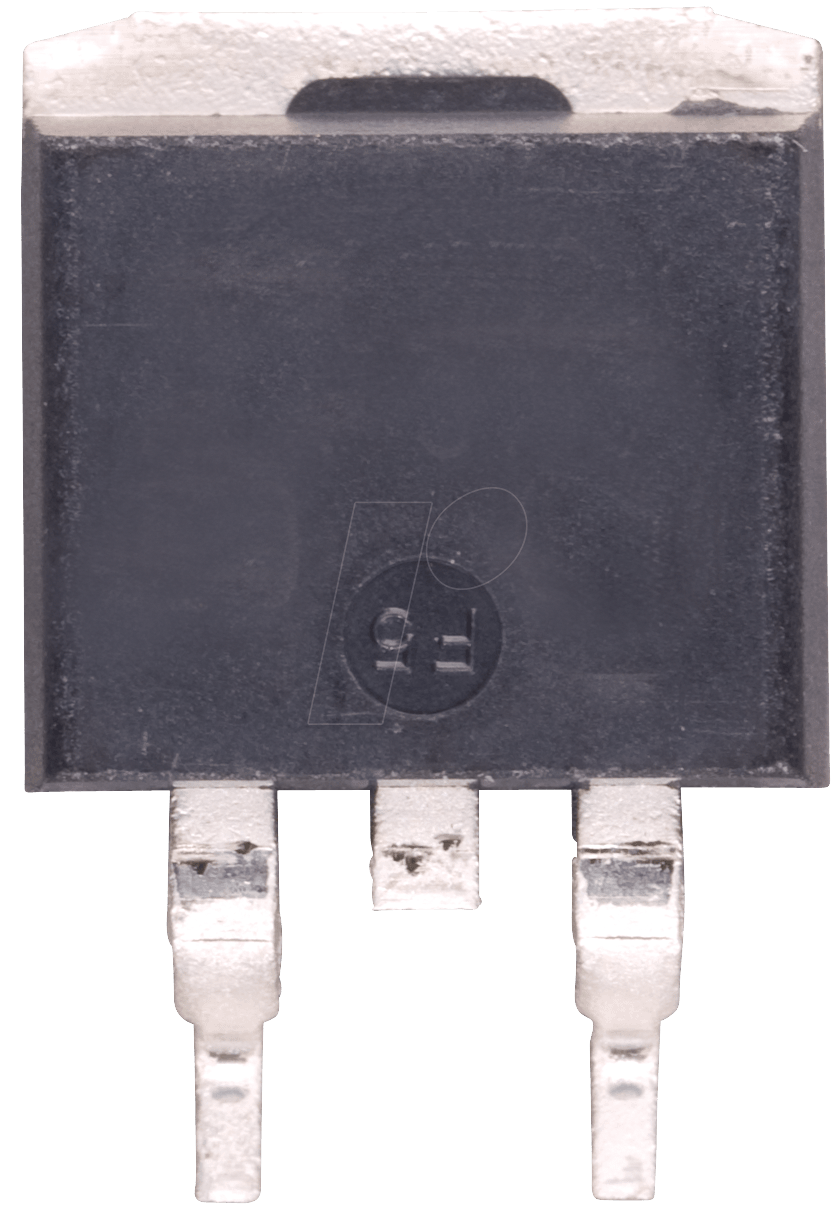

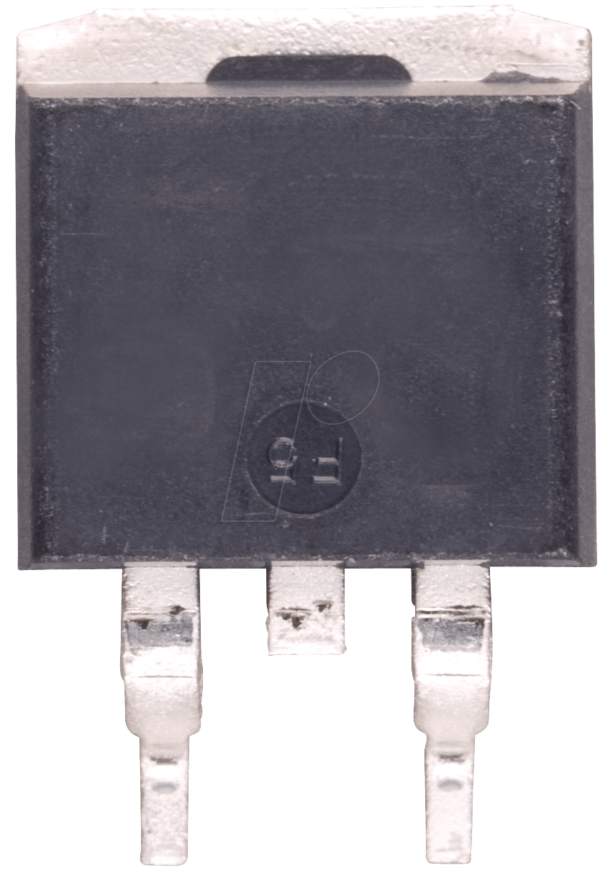

| Gehäuse | D2-PAK (TO-264AA) | Hervorragende thermische Eigenschaften durch große Kupferfläche, erleichtert die Montage und Wärmeableitung. |
| Betriebstemperaturbereich | -55°C bis +150°C | Breiter Temperaturbereich ermöglicht zuverlässigen Betrieb unter vielfältigen Umgebungsbedingungen. |
Einsatzgebiete und Anwendungsbeispiele
Der IRF530NS N-Kanal MOSFET ist aufgrund seiner robusten Eigenschaften ein vielseitiger Baustein in zahlreichen elektronischen Schaltungen. Seine hohe Spannungsfestigkeit macht ihn prädestiniert für den Einsatz in Schaltnetzteilen (SMPS), wo er als primärer Schalter fungiert und die Effizienz der Energieumwandlung maximiert. In Motorsteuerungen, sei es für Gleichstrom- oder bürstenlose Motoren, ermöglicht der IRF530NS eine präzise Regelung von Geschwindigkeit und Drehmoment durch pulsweitenmodulierte (PWM) Ansteuerung. Auch in Lastschaltanwendungen, wie beispielsweise dem Schalten von Heizspiralen, Lampen oder anderen leistungsintensiven Verbrauchern, spielt er seine Stärken aus. Darüber hinaus ist er eine ausgezeichnete Wahl für DC-DC-Wandler, Inverter und als High-Side-Schalter in verschiedenen Stromverteilungssystemen. Die Eignung für Gleichstromanwendungen, bei denen schnelle Schaltfrequenzen und hohe Ströme gefordert sind, unterstreicht seine Position als Schlüsselkomponente für anspruchsvolle Entwicklungen.
FAQs – Häufig gestellte Fragen zu IRF530NS – MOSFET, N-CH, 100V, 17A, 70W, D2-PAK
Was ist der Hauptvorteil des IRF530NS gegenüber anderen MOSFETs?
Der Hauptvorteil des IRF530NS liegt in der Kombination aus hoher Spannungsfestigkeit (100V) und robuster Stromtragfähigkeit (17A) bei gleichzeitig geringem Einschaltwiderstand (RDS(on)) und guter thermischer Leistung dank des D2-PAK-Gehäuses. Dies ermöglicht eine effiziente und zuverlässige Schaltung auch unter anspruchsvollen Bedingungen.
Welche Anwendungen eignen sich besonders gut für den IRF530NS?
Der IRF530NS eignet sich hervorragend für Schaltnetzteile, Motorsteuerungen, DC-DC-Wandler, Inverter, Lastschalter und Hochfrequenzanwendungen, bei denen hohe Ströme und Spannungen bewältigt werden müssen.
Kann der IRF530NS mit gängigen Mikrocontrollern angesteuert werden?
Ja, die typische Gate-Source-Schwellenspannung (Vgs(th)) von 2V bis 4V ermöglicht eine einfache Ansteuerung durch die meisten gängigen Mikrocontroller mit einer Ausgangsspannung von 3.3V oder 5V, oft auch direkt ohne zusätzliche Treiberschaltungen.
Welche Bedeutung hat das D2-PAK-Gehäuse?
Das D2-PAK-Gehäuse (auch TO-264AA genannt) ist ein Surface-Mount-Device-Gehäuse, das für seine exzellente thermische Leistung bekannt ist. Die große Kontaktfläche ermöglicht eine effektive Wärmeableitung, was für Hochleistungsanwendungen essentiell ist, um Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu verlängern.
Wie wichtig ist die Verlustleistung (Pd) von 70W?
Die Verlustleistung von 70W gibt die maximale Wärmemenge an, die der MOSFET unter bestimmten Betriebsbedingungen sicher abführen kann. Ein höherer Wert bedeutet, dass der Baustein mehr Leistung verarbeiten kann, bevor er zu heiß wird. In Kombination mit einem geeigneten Kühlkörper kann der IRF530NS auch bei hohen Leistungen zuverlässig betrieben werden.
Benötigt der IRF530NS zwingend einen Kühlkörper?
Ob ein Kühlkörper benötigt wird, hängt stark von der konkreten Anwendung und der Betriebsweise ab. Bei dauerhaft hoher Strombelastung oder schnellen Schaltzyklen, die zu signifikanter Wärmeentwicklung führen, ist die Verwendung eines Kühlkörpers unerlässlich, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten und die Lebensdauer des MOSFETs zu gewährleisten.
Ist der IRF530NS für Gleichspannungs- oder Wechselspannungsanwendungen geeignet?
Der IRF530NS ist ein MOSFET, der primär für Gleichspannungsanwendungen konzipiert ist, insbesondere für Schalt- und Verstärkungsfunktionen. Während er in Wechselrichtern zur Umwandlung von Gleichstrom in Wechselstrom eingesetzt wird, schaltet er innerhalb des Inverters selbst auf der Gleichstromseite.
