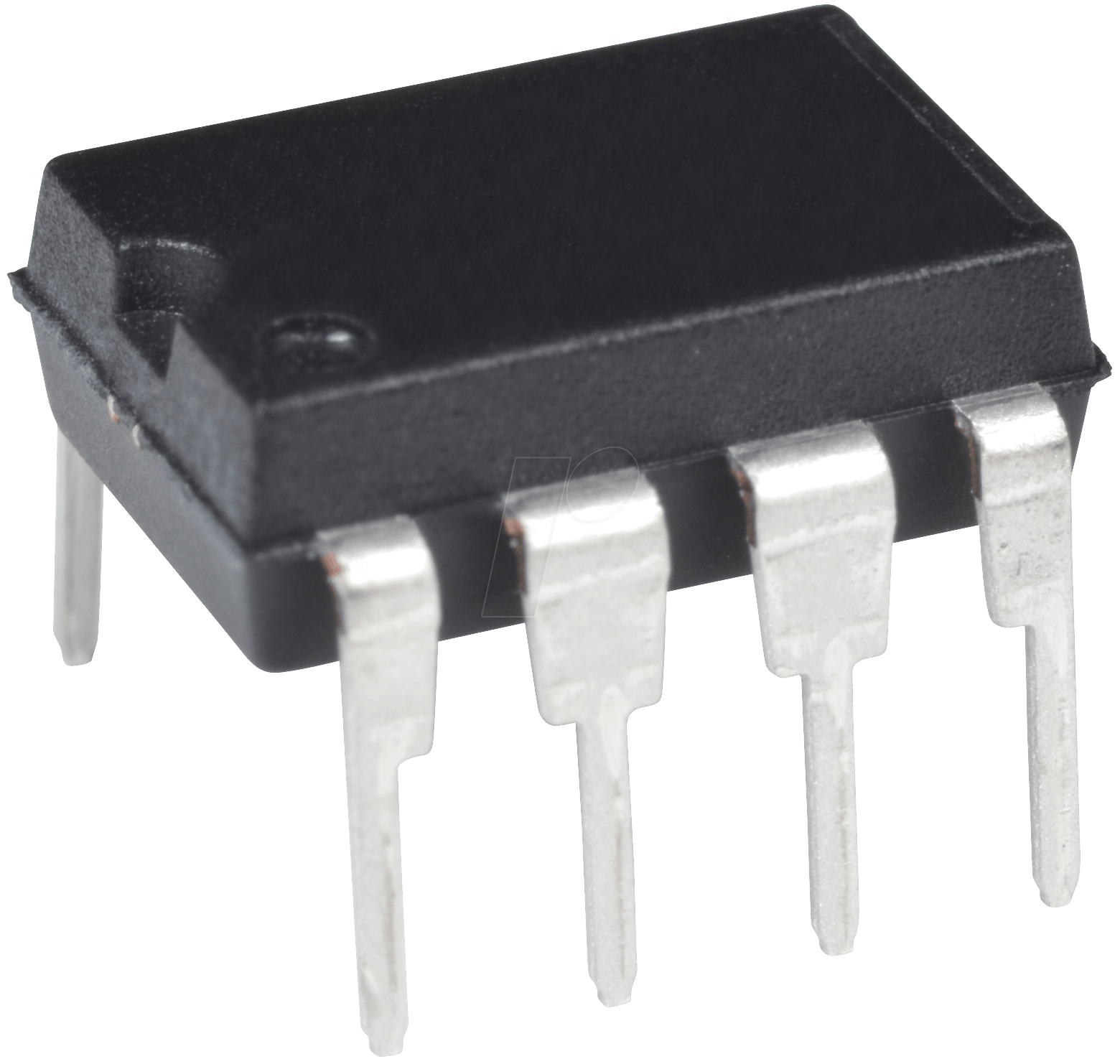

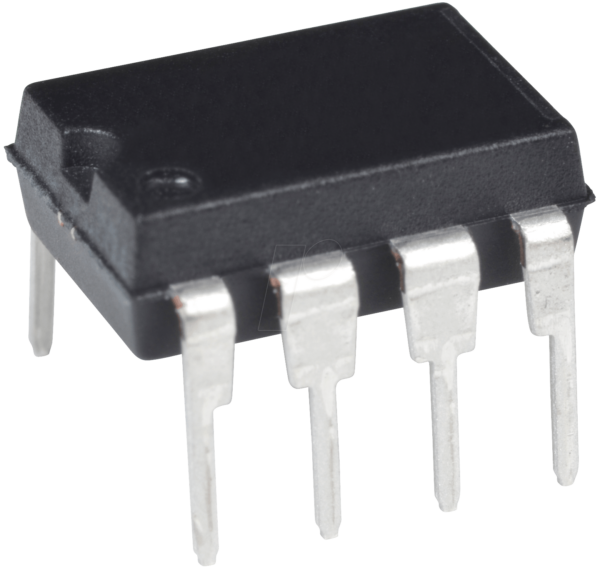

Optimieren Sie Ihre Leistung mit dem IR 2153 Brückentreiber – Die ultimative Halbbrücken-Lösung im DIP-8 Gehäuse
Für Ingenieure und Entwickler, die präzise und effiziente Steuerung von Leistungshalbleitern benötigen, stellt der IR 2153 Brückentreiber, Halbbrücke, im DIP-8 Gehäuse eine Schlüsselkomponente dar. Dieses hochintegrierte Bauteil löst das Problem der komplexen Ansteuerung von Halbbrücken-Topologien, indem es eine einfach zu implementierende und verlässliche Treiberschaltung bereitstellt. Ideal für Anwender, die in Bereichen wie industrieller Stromversorgung, Motorsteuerungen oder Schaltnetzteilen nach einer robusten und kosteneffizienten Lösung suchen.
Überlegene Leistung und Integration: Warum der IR 2153 die Standardwahl übertrifft
Der IR 2153 Brückentreiber zeichnet sich durch seine fortschrittliche integrierte Schaltung aus, die eine Halbbrückentreiberschaltung in einem einzigen DIP-8 Gehäuse vereint. Im Vergleich zu diskreten Lösungsansätzen, die oft zusätzliche Komponenten für die Pegelanpassung, Verriegelung (Shoot-Through Prevention) und die Erzeugung der Hochspannungs-Gate-Treiber erfordern, bietet der IR 2153 eine signifikant reduzierte Bauteilanzahl. Dies führt zu kleineren Platinenlayouts, geringeren Montagekosten und einer erhöhten Zuverlässigkeit des Gesamtsystems. Die native Unterstützung für Floating-Kanäle ermöglicht eine direkte Ansteuerung von MOSFETs oder IGBTs in Halbbrückenkonfigurationen, selbst bei unterschiedlichen Spannungspegeln, ohne die Notwendigkeit von optischen Kopplern oder dedizierten Bootstrap-Schaltungen für beide Kanäle. Die integrierte Verriegelungsfunktion (Deadtime Control) verhindert effektiv unerwünschte Kurzschlüsse zwischen den Leistungsschaltern, was die Lebensdauer der Komponenten verlängert und die Systemstabilität verbessert.
Technische Exzellenz und Anwendungsbereiche
Der IR 2153 ist ein hochintegrierter Monolithic-Gate-Treiber-IC, der für die Ansteuerung von Leistungshalbleitern in Halbbrückenkonfigurationen entwickelt wurde. Seine Konstruktion ermöglicht das Schalten von Hochspannungsseiten mit einer einzigen Stromversorgung und vereinfacht die Komplexität von Designs, die bisher mehrere diskrete Komponenten erforderten. Die integrierten Logik-Schaltungen und Pegelwandler sorgen für eine direkte Schnittstelle zu Mikrocontrollern oder anderen Steuereinheiten. Die Fähigkeit, sowohl N-Kanal MOSFETs als auch IGBTs anzusteuern, erweitert seine Einsatzmöglichkeiten erheblich.
- Effiziente Halbbrücken-Steuerung: Bietet eine direkte Ansteuerung für beide Leistungsschalter einer Halbbrücke.
- Integrierte Deadtime-Kontrolle: Verhindert Shoot-Through und schützt die Leistungshalbleiter.
- Hohe Spannungsfestigkeit: Ermöglicht den Betrieb in anspruchsvollen Hochspannungsanwendungen.
- Breiter Spannungsversorgungsbereich: Kompatibel mit verschiedenen Systemspannungen.
- Geringe Bauteilanzahl: Reduziert Komplexität und Kosten von Designs.
- Robustheit und Zuverlässigkeit: Entwickelt für den Einsatz in industriellen Umgebungen.
Ausgewählte Produktmerkmale im Überblick
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Bauteiltyp | Brückentreiber, Halbbrücke |
| Gehäuse | DIP-8 (Dual In-line Package) |
| Anzahl der Kanäle | 2 (für Halbbrücken-Ansteuerung) |
| Treiber-Spannungsbereich | Von 10V bis 20V (logisch) |
| Hohe Spannungsfestigkeit | Bis zu 600V (Vcc) für die Leistungstreiber |
| Ausgangsstrom (Peak) | Typischerweise ±1.5A (wird durch die spezifische Variante beeinflusst) |
| Eingangsimpedanz | Hohe Eingangsimpedanz zur Reduzierung der Belastung der Steuereinheit |
| Verriegelungszeit (Deadtime) | Integriert und konfigurierbar, zur Verhinderung von Shoot-Through |
| Betriebstemperaturbereich | Industrieller Bereich (typischerweise -40°C bis +125°C) |
| Logikpegel-Kompatibilität | Direkte Kompatibilität mit TTL und CMOS |
Anwendungsbereiche des IR 2153 Brückentreibers
Der IR 2153 ist eine ausgezeichnete Wahl für eine Vielzahl von leistungselektronischen Anwendungen, bei denen eine effiziente und zuverlässige Halbbrücken-Treiberstufe erforderlich ist. Seine robuste Konstruktion und die integrierten Schutzfunktionen machen ihn zu einem idealen Kandidaten für:
- Schaltnetzteile (SMPS): Sowohl für Flyback- als auch für Forward-Konverter-Topologien, wo er die primären Leistungsschalter ansteuert.
- Motorsteuerungen: In Gleichstrommotor-Anwendungen, Wechselrichtern und Servosystemen zur präzisen Steuerung von Motoren.
- Beleuchtungssysteme: Insbesondere in HID-Vorschaltgeräten (High-Intensity Discharge) und LED-Treibern, wo pulsweitenmodulierte (PWM) Ansteuerungen erforderlich sind.
- Industrielle Stromversorgungen: In robusten Stromversorgungsmodulen für industrielle Automatisierungs- und Steuerungsanwendungen.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Zur Steuerung von Leistungsschaltern in Inverter- und Gleichrichterstufen.
- Induktionsheizungen: Wo hochfrequente Schaltanforderungen gestellt werden.
- Klimatisierungs- und Kälteanlagen: In Umrichtersystemen zur Steuerung von Kompressormotoren.
Detaillierte technische Spezifikationen und Vorteile
Die technische Auslegung des IR 2153 basiert auf der bewährten High-Voltage-IC-Technologie von Infineon (früher International Rectifier). Die integrierte Bootstrap-Funktionalität für den High-Side-Treiber ermöglicht eine einfache und effiziente Ansteuerung des oberen Leistungsschalters in der Halbbrücke, ohne dass eine isolierte Hilfsstromversorgung erforderlich ist. Dies wird durch eine interne Lade-Pumpe erreicht, die über einen externen Kondensator und eine Diode gespeist wird. Die hohe Geschwindigkeit des Treibers, charakterisiert durch kurze Anstiegs- und Abfallzeiten der Ausgangssignale, ermöglicht den Einsatz in Hochfrequenzanwendungen, was zu kompakteren und effizienteren Designs führt.
Die Eingangsstufen sind für eine direkte Schnittstelle mit typischen Mikrocontroller-Ausgangspegeln konzipiert, was die Integration in bestehende Systeme vereinfacht. Die integrierte Deadtime-Funktion ist ein entscheidender Vorteil gegenüber weniger integrierten Lösungen. Sie stellt sicher, dass zwischen dem Abschalten des einen Leistungsschalters und dem Einschalten des anderen eine definierte minimale Zeitspanne eingehalten wird. Diese „Totzeit“ verhindert, dass beide Schalter gleichzeitig leiten (Shoot-Through), was zu einem kurzzeitigen Kurzschluss der Versorgungsspannung führt und die Leistungshalbleiter irreversibel beschädigen könnte. Die programmierbare Totzeit, oft durch externe Komponenten bestimmt, ist im IR 2153 intern vorhanden, was die externe Schaltungsanordnung weiter vereinfacht.
Die Robustheit gegen Spannungsspitzen und elektrische Störungen ist ein weiteres hervorzuhebendes Merkmal. Der IR 2153 wurde entwickelt, um den rauen Bedingungen in industriellen Umgebungen standzuhalten. Seine Betriebstemperaturbereiche sind weit gefasst und ermöglichen einen zuverlässigen Einsatz über einen breiten Temperaturbereich, was für viele industrielle Anwendungen unerlässlich ist. Die DIP-8 Gehäuseform bietet gute thermische Eigenschaften und ist für die Durchsteckmontage (Through-Hole Technology) optimiert, was sowohl in der Prototypenphase als auch in der Serienproduktion Vorteile bietet.
Häufig gestellte Fragen zu IR 2153 – Brückentreiber, Halbbrücke, DIP-8
Was ist die Hauptfunktion des IR 2153 Brückentreibers?
Der IR 2153 ist ein integrierter Schaltkreis, der speziell dafür entwickelt wurde, Leistungshalbleiter (wie MOSFETs oder IGBTs) in einer Halbbrückenkonfiguration effizient und sicher anzusteuern. Er vereinfacht die Ansteuerung komplexer Halbbrücken-Topologien erheblich.
Für welche Art von Anwendungen ist der IR 2153 am besten geeignet?
Er eignet sich hervorragend für Schaltnetzteile, Motorsteuerungen, Beleuchtungssysteme, industrielle Stromversorgungen und USV-Systeme, überall dort, wo eine zuverlässige und effiziente Halbbrücken-Treiberstufe benötigt wird.
Welche Vorteile bietet die integrierte Deadtime-Kontrolle des IR 2153?
Die integrierte Deadtime-Kontrolle verhindert effektiv, dass beide Leistungsschalter einer Halbbrücke gleichzeitig leiten. Dies schützt die Bauteile vor Beschädigung durch Kurzschlüsse (Shoot-Through) und erhöht die Systemzuverlässigkeit und Lebensdauer.
Benötigt der IR 2153 eine zusätzliche Stromversorgung für die High-Side-Ansteuerung?
Nein, der IR 2153 verfügt über eine integrierte Bootstrap-Funktionalität, die eine einfache Ansteuerung der High-Side-Leistungsschalter ohne separate isolierte Hilfsspannungsquelle ermöglicht. Dies wird typischerweise mit einem externen Kondensator und einer Diode realisiert.
Welche Arten von Leistungshalbleitern kann der IR 2153 ansteuern?
Der IR 2153 ist in der Lage, sowohl N-Kanal MOSFETs als auch IGBTs (Insulated-Gate Bipolar Transistors) in einer Halbbrückenkonfiguration anzusteuern.
Wie beeinflusst die Verwendung des IR 2153 die Komplexität und Kosten eines Designs?
Durch die Integration zahlreicher Funktionen, die bei diskreten Lösungen separat implementiert werden müssten, reduziert der IR 2153 die Anzahl der benötigten Bauteile erheblich. Dies führt zu kleineren Platinenlayouts, vereinfachter Montage und potenziell geringeren Gesamtkosten.
Ist der IR 2153 für den Einsatz in rauen Umgebungen geeignet?
Ja, der IR 2153 ist für den Betrieb in industriellen Umgebungen mit breiten Betriebstemperaturbereichen und hoher Robustheit gegenüber elektrischen Störungen konzipiert.
