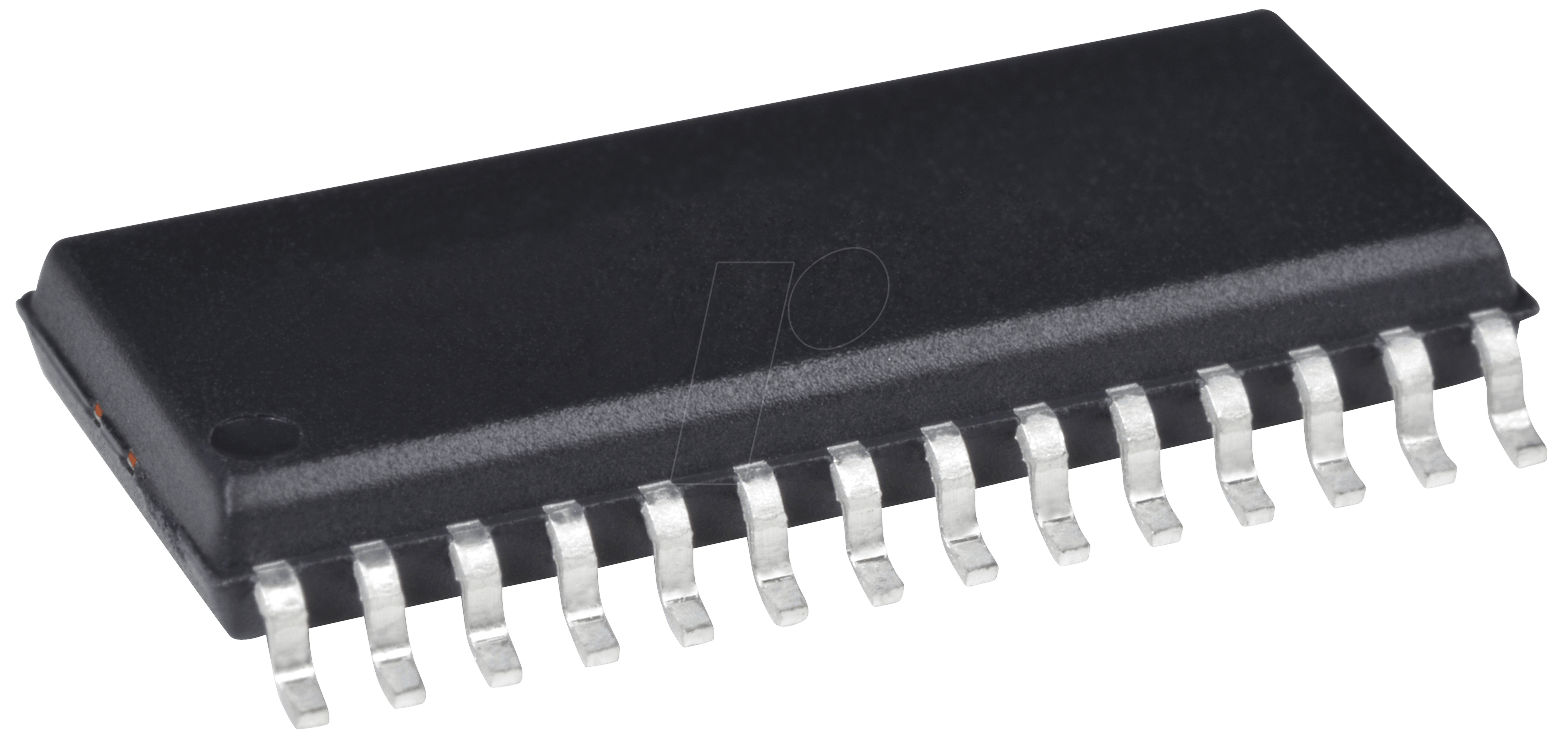

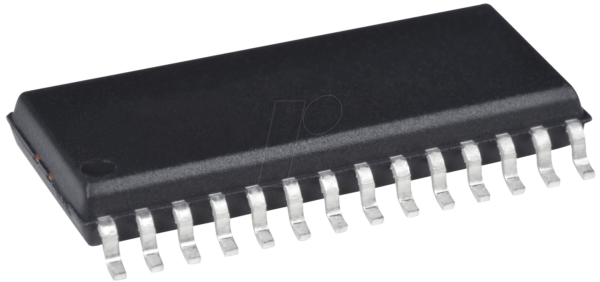

IR 2130S: Der Hochleistungs-MOSFET-Treiber für anspruchsvolle 3-Phasen-Anwendungen
Sie suchen nach einer zuverlässigen und effizienten Lösung zur Steuerung Ihrer 3-Phasen-Gleichstrommotoren, Wechselrichterschaltungen oder anderer Leistungselektronik? Der IR 2130S MOSFET-Treiber in der praktischen SO-28 Bauform wurde entwickelt, um genau diese Herausforderungen zu meistern. Er ist die ideale Wahl für Ingenieure, Entwickler und Techniker, die eine präzise und robuste Ansteuerung ihrer Leistungshalbleiter benötigen, um maximale Effizienz und Zuverlässigkeit in ihren Systemen zu gewährleisten.
Überlegene Leistung und Zuverlässigkeit: Warum der IR 2130S Ihre erste Wahl ist
Standard-MOSFET-Treiber stoßen oft an ihre Grenzen, wenn es um die Ansteuerung komplexer 3-Phasen-Systeme geht. Der IR 2130S unterscheidet sich durch seine integrierte 3-Phasen-Architektur, die eine nahtlose und synchronisierte Ansteuerung aller drei Halbbrücken ermöglicht. Dies reduziert nicht nur die externe Komplexität des Designs erheblich, sondern minimiert auch potenzielle Fehlerquellen, die bei diskreten Lösungen auftreten können. Seine robusten Schutzfunktionen und die fortschrittliche Siliziumtechnologie garantieren eine lange Lebensdauer und überlegene Leistung, selbst unter anspruchsvollen Betriebsbedingungen.
Maximale Effizienz durch fortschrittliche Treibertechnologie
Der IR 2130S ist speziell dafür konzipiert, die Schaltverluste in Ihrer Leistungselektronik zu minimieren. Durch die optimierte Ansteuerung der MOSFETs wird ein schneller und sauberer Schaltvorgang sichergestellt. Dies führt direkt zu einer Steigerung der Gesamteffizienz Ihres Systems und reduziert die Wärmeentwicklung, was wiederum die Notwendigkeit für aufwendige Kühllösungen verringert.
- Optimierte Schaltflanken: Sorgt für schnelle und verlustarme Übergänge zwischen den Schaltzuständen.
- Integrierte Bootstrapping-Schaltung: Ermöglicht die einfache und effiziente Ansteuerung der High-Side-MOSFETs ohne zusätzliche Spannungsversorgungen.
- Programmierbare Totzeit: Ermöglicht die Anpassung an spezifische Systemanforderungen und schützt vor gleichzeitigem Einschalten von High- und Low-Side-MOSFETs.
- Geringer Ruhestrom: Trägt zur Energieeffizienz bei, insbesondere in batteriebetriebenen Anwendungen.
Vielseitige Anwendungsgebiete für höchste Ansprüche
Die Flexibilität des IR 2130S macht ihn zu einem unverzichtbaren Baustein in einer breiten Palette von Hochleistungsanwendungen. Seine Fähigkeit, sowohl nieder- als auch hochohmige MOSFETs präzise anzusteuern, eröffnet vielfältige Einsatzmöglichkeiten.
- Drehstromantriebe: Effiziente Steuerung von Motoren in Industrieautomation, Robotik und Elektromobilität.
- Wechselrichter: Robuste Ansteuerung für Solarwechselrichter, USVs (Unterbrechungsfreie Stromversorgungen) und Stromaufbereiter.
- Schaltnetzteile: Optimierte Leistung in Hochfrequenz-Schaltnetzteilen für Rechenzentren, Telekommunikation und industrielle Stromversorgungen.
- Motorsteuerung: Präzise Regelung von Lüftern, Pumpen und anderen Antriebssystemen in HVAC-Anlagen und Haushaltsgeräten.
- Gleichstromwandler: Zuverlässige Funktion in Buck-, Boost- und Buck-Boost-Wandlern für Energieumwandlung.
Technische Spezifikationen im Überblick
Der IR 2130S vereint fortschrittliche Technologie in einer kompakten Bauform. Die detaillierten technischen Daten unterstreichen seine Leistungsfähigkeit und Zuverlässigkeit für professionelle Anwendungen.
| Merkmal | Beschreibung |
|---|---|
| Produktname | IR 2130S – MOSFET-Treiber, 3-Phasen, SO-28 |
| Anzahl der Kanäle | 3 unabhängige High- und Low-Side-Treiber |
| Logikpegelkompatibilität | 5V CMOS/TTL mit erweiterten Stromversorgungsoptionen |
| Betriebsspannungsbereich (VCC) | 10V bis 20V (integrierte Spannungsregelung) |
| Gate-Treiberstrom | Bis zu 2A Spitzenstrom für schnelles Schalten |
| Schaltgeschwindigkeit | Schnelle Anstiegs- und Abfallzeiten für geringe Schaltverluste |
| Isolationsspannung (VDD-VSS) | Bis zu 500V, wichtig für Hochspannungsanwendungen |
| Gehäusetyp | SO-28 (Surface Mount Device) |
| Betriebstemperaturbereich | -40°C bis +125°C, für industrielle Umgebungen geeignet |
| Spezielle Merkmale | Integrierte Bootstrapping-Dioden, programmierbare Totzeit, Unterspannungsabschaltung (UVLO) für beide Kanäle |
Hervorragende Treiberleistung für anspruchsvolle Systeme
Die präzise Ansteuerung der Leistungstransistoren ist entscheidend für die Leistung und Langlebigkeit von Leistungselektroniksystemen. Der IR 2130S bietet hierfür die notwendigen Voraussetzungen. Seine Fähigkeit, auch unter hohen Strom- und Spannungsumgebungen stabil zu arbeiten, macht ihn zu einer zuverlässigen Komponente.
- Hoher Spitzenstrom: Ermöglicht das schnelle Laden und Entladen der Gate-Kapazität von Leistung-MOSFETs und -IGBTs, was zu kürzeren Schaltzeiten und geringeren Verlusten führt.
- Gleichmäßige Ansteuerung: Die drei unabhängigen Kanäle gewährleisten eine synchrone und präzise Ansteuerung aller drei Phasen, unerlässlich für einen stabilen Betrieb von Drehstrommotoren und Wechselrichtern.
- Robuste Isolationsspannung: Die hohe Isolationsspannung von bis zu 500V zwischen den High- und Low-Side-Treibern ermöglicht den Einsatz in Systemen mit hohen Spannungsunterschieden.
- Integrierte Schutzfunktionen: Die Unterspannungsabschaltung (UVLO) schützt sowohl die High- als auch die Low-Side-Treiber vor Beschädigung durch zu niedrige Versorgungsspannungen, was die Zuverlässigkeit des Gesamtsystems erhöht.
Häufig gestellte Fragen zu IR 2130S – MOSFET-Treiber, 3-Phasen, SO-28
Was ist die Hauptfunktion des IR 2130S MOSFET-Treibers?
Der IR 2130S ist ein integrierter 3-Phasen-MOSFET-Treiber, der speziell entwickelt wurde, um die Gate-Ansteuerung von Leistungshalbleitern wie MOSFETs und IGBTs in 3-Phasen-Anwendungen zu übernehmen. Er wandelt niedrige Logiksignale in die erforderlichen Hochstrom- und Hochspannungspulse um, die zum schnellen und effizienten Schalten der Leistungstransistoren benötigt werden.
Welche Art von Anwendungen ist der IR 2130S besonders gut geeignet?
Der IR 2130S ist ideal für eine breite Palette von 3-Phasen-Anwendungen, darunter bürstenlose Gleichstrommotoren (BLDC), Wechselrichter für erneuerbare Energien, industrielle Antriebe, unterbrechungsfreie Stromversorgungen (USVs), Schaltnetzteile und Motorsteuerungen, bei denen eine präzise und effiziente Ansteuerung der Leistungshalbleiter erforderlich ist.
Kann der IR 2130S sowohl MOSFETs als auch IGBTs ansteuern?
Ja, der IR 2130S ist aufgrund seines hohen Gate-Treiberstroms und seiner schnellen Schaltzeiten in der Lage, sowohl Leistung-MOSFETs als auch Leistung-IGBTs anzusteuern. Die genaue Eignung hängt von den spezifischen Parametern der zu treibenden Leistungshalbleiter ab, aber die Flexibilität des Treibers macht ihn für beide Halbleitertypen geeignet.
Was bedeutet die SO-28 Gehäuseform und welche Vorteile bietet sie?
Die SO-28 (Small Outline Package) ist eine gängige Oberflächenmontage-Gehäuseform. Dieses kompakte Design ermöglicht eine einfache Bestückung auf Leiterplatten (PCBs) durch automatisierte Montageprozesse. Es spart Platz auf der Platine und ermöglicht dichtere Schaltungsdesigns, was in vielen modernen elektronischen Geräten ein wichtiger Faktor ist.
Welche Schutzfunktionen sind im IR 2130S integriert?
Der IR 2130S verfügt über wichtige Schutzfunktionen, darunter eine Unterspannungsabschaltung (UVLO) für sowohl die High-Side- als auch die Low-Side-Treiber. Diese Funktion verhindert, dass die Leistungshalbleiter bei zu niedriger Versorgungsspannung beschädigt werden, indem sie den Treiber deaktiviert, bis die Betriebsspannung wieder ausreichend ist.
Wie wird die Bootstrapping-Schaltung im IR 2130S verwendet?
Die integrierte Bootstrapping-Schaltung ermöglicht die effiziente Ansteuerung der High-Side-Leistungstransistoren, ohne dass eine zusätzliche separate Hochspannungsquelle benötigt wird. Sie nutzt eine externe Diode und einen Kondensator, um die Gate-Spannung der High-Side-Schalter während der Schaltzyklen zu erzeugen, was das Schaltungsdesign vereinfacht und Kosten reduziert.
Welche Leistungsparameter sind bei der Auswahl des IR 2130S besonders zu beachten?
Bei der Auswahl des IR 2130S sollten Sie insbesondere den maximalen Gate-Treiberstrom (für schnelle Schaltzeiten), die Isolationsspannung (für die Systemspannung), die Betriebsspannungsbereiche (VCC und VDD) sowie die programmierbare Totzeit (zur Verhinderung von Kurzschlüssen) berücksichtigen. Ebenso wichtig ist der Betriebstemperaturbereich für die Zuverlässigkeit in Ihrer spezifischen Anwendung.
