IR 2112S SMD: Die Brückentreiber-Lösung für anspruchsvolle Schaltanwendungen
Wenn Sie eine zuverlässige und leistungsstarke Lösung für die Ansteuerung von High- und Low-Side-Schaltern in komplexen elektronischen Schaltungen benötigen, ist der IR 2112S SMD Brückentreiber die optimale Wahl. Dieses integrierte Bauteil wurde speziell entwickelt, um die Herausforderungen moderner Leistungselektronik-Designs zu meistern und bietet eine herausragende Performance für Ingenieure und Entwickler im Bereich der Antriebstechnik, Stromversorgung und industriellen Automatisierung.
Leistungsstark und Flexibel: Warum der IR 2112S SMD überlegen ist
Im Vergleich zu herkömmlichen diskreten Lösungen oder weniger integrierten Treibermodulen zeichnet sich der IR 2112S SMD durch seine hohe Integrationsdichte, seine präzise Steuerung und seine robuste Bauweise aus. Er minimiert die Komplexität des Schaltungsdesigns, reduziert die Anzahl benötigter externer Komponenten und erhöht dadurch die Zuverlässigkeit und Effizienz Ihrer Systeme. Die Fähigkeit, sowohl High-Side- als auch Low-Side-Schalter mit einer einzigen integrierten Schaltung anzusteuern, vereinfacht das Layout erheblich und spart wertvollen Platz auf der Leiterplatte, was ihn besonders für platzbeschränkte Anwendungen prädestiniert.
Kernfunktionen und Anwendungsbereiche
Der IR 2112S SMD ist ein vielseitiger High- und Low-Side-Gate-Treiber-IC, der für die Ansteuerung von MOSFETs und IGBTs in verschiedenen Schaltnetzteilanwendungen konzipiert ist. Seine Kernfunktion besteht darin, die Gate-Spannung der Leistungsschalter präzise zu steuern, um einen schnellen und effizienten Schaltvorgang zu ermöglichen. Dies ist entscheidend für die Minimierung von Schaltverlusten und die Maximierung der Effizienz in:
- Schaltnetzteilen (SMPS): Zur Steuerung der Primär- und Sekundärseite in Flyback-, Forward- und Half-Bridge-Topologien.
- Motorsteuerungen: Für bürstenlose DC-Motoren (BLDC) und asynchrone Motoren, wo eine präzise PWM-Steuerung unerlässlich ist.
- Beleuchtungssystemen: In LED-Treibern und Vorschaltgeräten für effiziente Lichtsteuerung.
- Industrielle Antriebe: Zur Steuerung von Leistungsumrichtern in der Automatisierungs- und Prozesstechnik.
- USV-Systemen (Unterbrechungsfreie Stromversorgung): Zur zuverlässigen Energieumwandlung.
Technische Spezifikationen und Leistungsmerkmale
Der IR 2112S SMD in SOL-16 Gehäuse bietet eine Reihe von technischen Merkmalen, die ihn für anspruchsvolle Einsätze qualifizieren:
- Hohe und niedrige Seitentreiber: Unabhängige Ansteuerung von High- und Low-Side-Leistungstransistoren.
- Breiter Versorgungsspannungsbereich: Ermöglicht Flexibilität im Systemdesign.
- Schnelle Anstiegs- und Abfallzeiten: Reduziert Schaltverluste und erhöht die Effizienz.
- Integrierte Schutzfunktionen: Bietet erhöhte Systemzuverlässigkeit.
- CMOS-Technologie: Garantiert geringen Stromverbrauch und hohe Leistung.
- UVLO (Under-Voltage Lockout): Schützt vor fehlerhafter Ansteuerung bei zu niedriger Versorgungsspannung.
- Hohe Störfestigkeit: Gewährleistet stabilen Betrieb auch in rauen Umgebungen.
Vorteile des IR 2112S SMD im Detail
Die Entscheidung für den IR 2112S SMD bringt Ihnen signifikante Vorteile in Ihrem Entwicklungsprozess und im Endprodukt:
- Vereinfachtes Schaltungsdesign: Weniger externe Komponenten reduzieren Platzbedarf und Entwicklungszeit.
- Erhöhte Effizienz: Präzise Schaltflanken minimieren Energieverluste.
- Verbesserte Zuverlässigkeit: Integrierte Schutzmechanismen erhöhen die Lebensdauer und Stabilität des Systems.
- Kosteneffizienz: Reduzierung der Stücklistenkosten durch höhere Integration.
- Flexibilität: Geeignet für eine breite Palette von Leistungstransistoren und Topologien.
- Optimierte Leistung: Erzielung höchster Schaltfrequenzen und geringster Schaltzeiten.
- Robustheit: Entwickelt für den Einsatz unter anspruchsvollen Bedingungen.

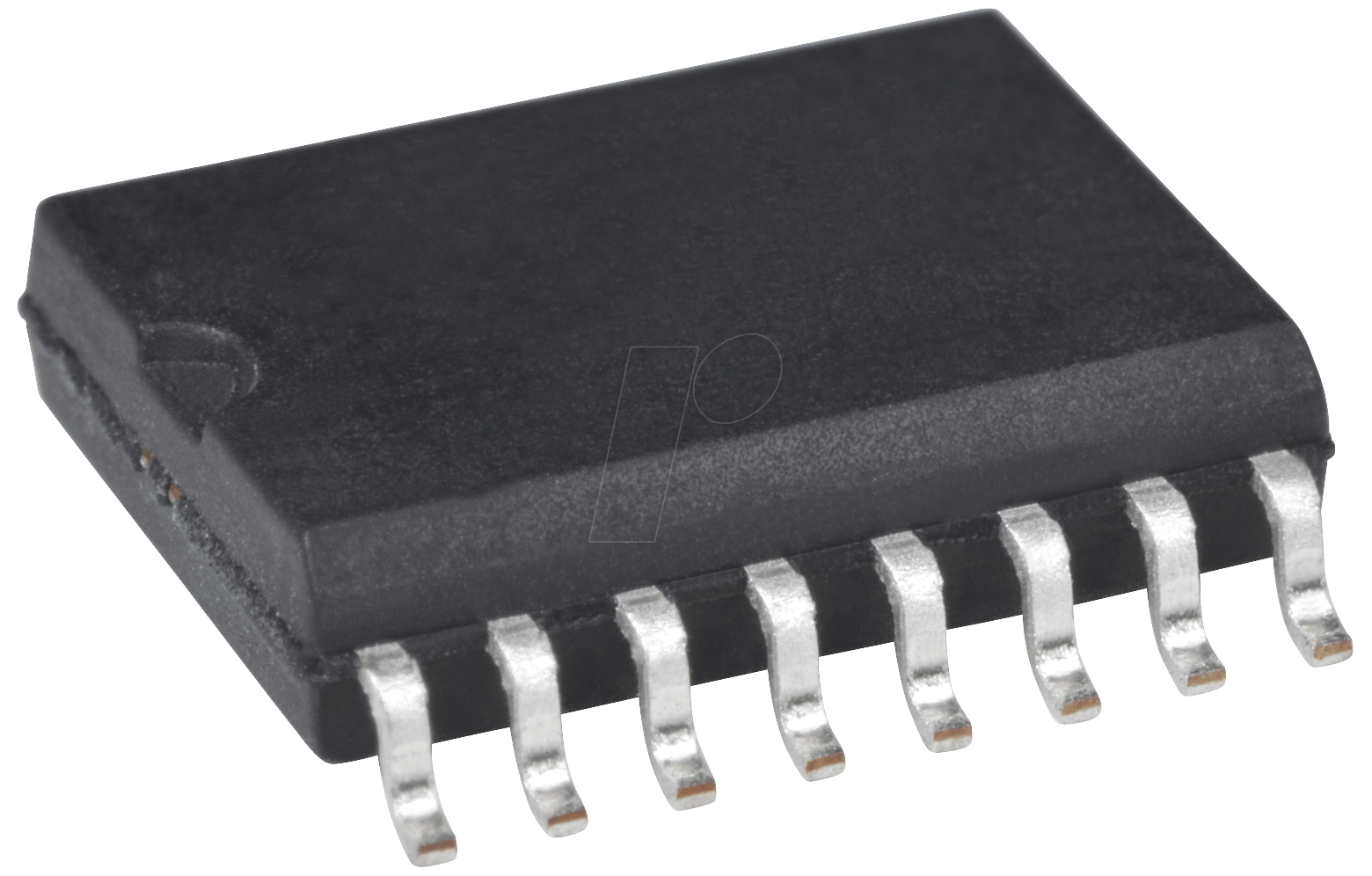

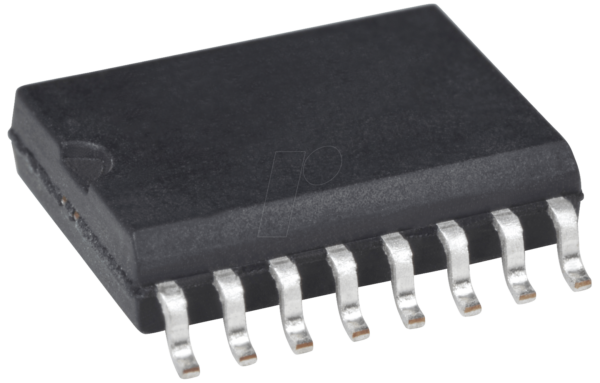

Produktübersicht: IR 2112S SMD – Brückentreiber, high and low side, SOL-16
| Merkmal | Beschreibung |
|---|---|
| Produktname | IR 2112S SMD Brückentreiber |
| Gehäusetyp | SOL-16 (Surface Mount, Small Outline) |
| Funktion | High- und Low-Side Gate-Treiber für Leistungshalbleiter |
| Ansteuerbare Leistungshalbleiter | MOSFETs, IGBTs |
| Betriebsspannung (typisch) | 10V – 20V (Logikspannung); Bis zu 600V (Bootstrap-Spannung für High-Side) |
| Anstiegs-/Abfallzeit (typisch) | Wenige Nanosekunden, abhängig von externer Beschaltung |
| Isolationsspannung | Hohe Spannungsfestigkeit zur sicheren Trennung von Steuerungs- und Leistungspfaden |
| Temperaturbereich | Industriequalität, für den zuverlässigen Betrieb unter variierenden Umgebungsbedingungen ausgelegt |
| Einsatzmöglichkeiten | Schaltnetzteile, Motorsteuerungen, LED-Treiber, Leistungsstromrichter |
Häufig gestellte Fragen (FAQ) zum IR 2112S SMD Brückentreiber
Was ist die Hauptfunktion eines Brückentreibers wie dem IR 2112S SMD?
Ein Brückentreiber wie der IR 2112S SMD ist entscheidend für die Steuerung von Leistungshalbleitern (wie MOSFETs und IGBTs) in sogenannten H-Brücken oder Halbbrücken-Konfigurationen. Er stellt sicher, dass die Gates dieser Leistungstransistoren präzise mit den erforderlichen Spannungen und Strömen angesteuert werden, um sie schnell und effizient ein- und auszuschalten.
Welche Vorteile bietet die High- und Low-Side-Ansteuerung durch den IR 2112S SMD?
Die integrierte High- und Low-Side-Ansteuerung durch den IR 2112S SMD ermöglicht eine unabhängige Steuerung beider Leistungstransistoren in einer Halbbrücke. Dies vereinfacht das Schaltungsdesign erheblich, da kein separater Hochspannungs-Treiber-IC für die High-Side benötigt wird. Es führt auch zu einer besseren Leistung, da die Schaltzeiten optimiert werden können, und reduziert die Komplexität der Leiterplattenlayouts.
Für welche Anwendungen ist der IR 2112S SMD besonders gut geeignet?
Der IR 2112S SMD eignet sich hervorragend für eine Vielzahl von leistungselektronischen Anwendungen, bei denen eine effiziente und zuverlässige Ansteuerung von Leistungshalbleitern erforderlich ist. Dazu gehören Schaltnetzteile (SMPS) in verschiedenen Topologien, Motorsteuerungen für DC- und BLDC-Motoren, LED-Treiber und industrielle Leistungsstromrichter.
Was bedeutet die Angabe SOL-16 für das Gehäuse des IR 2112S SMD?
SOL-16 steht für Small Outline Package mit 16 Pins. Dies ist ein SMD-Gehäuse (Surface Mount Device), das direkt auf die Leiterplatte gelötet wird. Es ist kleiner als traditionelle Through-Hole-Gehäuse und eignet sich daher besonders gut für Anwendungen, bei denen der Platz auf der Platine begrenzt ist.
Welche Schutzfunktionen sind im IR 2112S SMD integriert?
Der IR 2112S SMD verfügt in der Regel über integrierte Schutzfunktionen wie Unterspannungsabschaltung (UVLO – Under-Voltage Lockout). Diese Funktion verhindert eine fehlerhafte Ansteuerung, falls die Versorgungsspannung zu niedrig wird, was die Zuverlässigkeit des Systems erhöht und Schäden an den Leistungshalbleitern vermeidet.
Ist der IR 2112S SMD für hohe Schaltfrequenzen geeignet?
Ja, der IR 2112S SMD ist für den Einsatz in Anwendungen mit hohen Schaltfrequenzen konzipiert. Seine schnellen Anstiegs- und Abfallzeiten, die durch die CMOS-Technologie und das Design des Treibers erzielt werden, ermöglichen effiziente Schaltvorgänge auch bei Frequenzen im Kilohertz- bis niedrigen Megahertz-Bereich, abhängig von den externen Komponenten und der spezifischen Anwendung.
Welche Art von Leistungshalbleitern kann mit dem IR 2112S SMD angesteuert werden?
Der IR 2112S SMD ist darauf ausgelegt, sowohl MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) als auch IGBTs (Insulated-Gate Bipolar Transistors) anzusteuern. Dies macht ihn zu einer flexiblen Lösung für eine breite Palette von Leistungselektronik-Designs.
