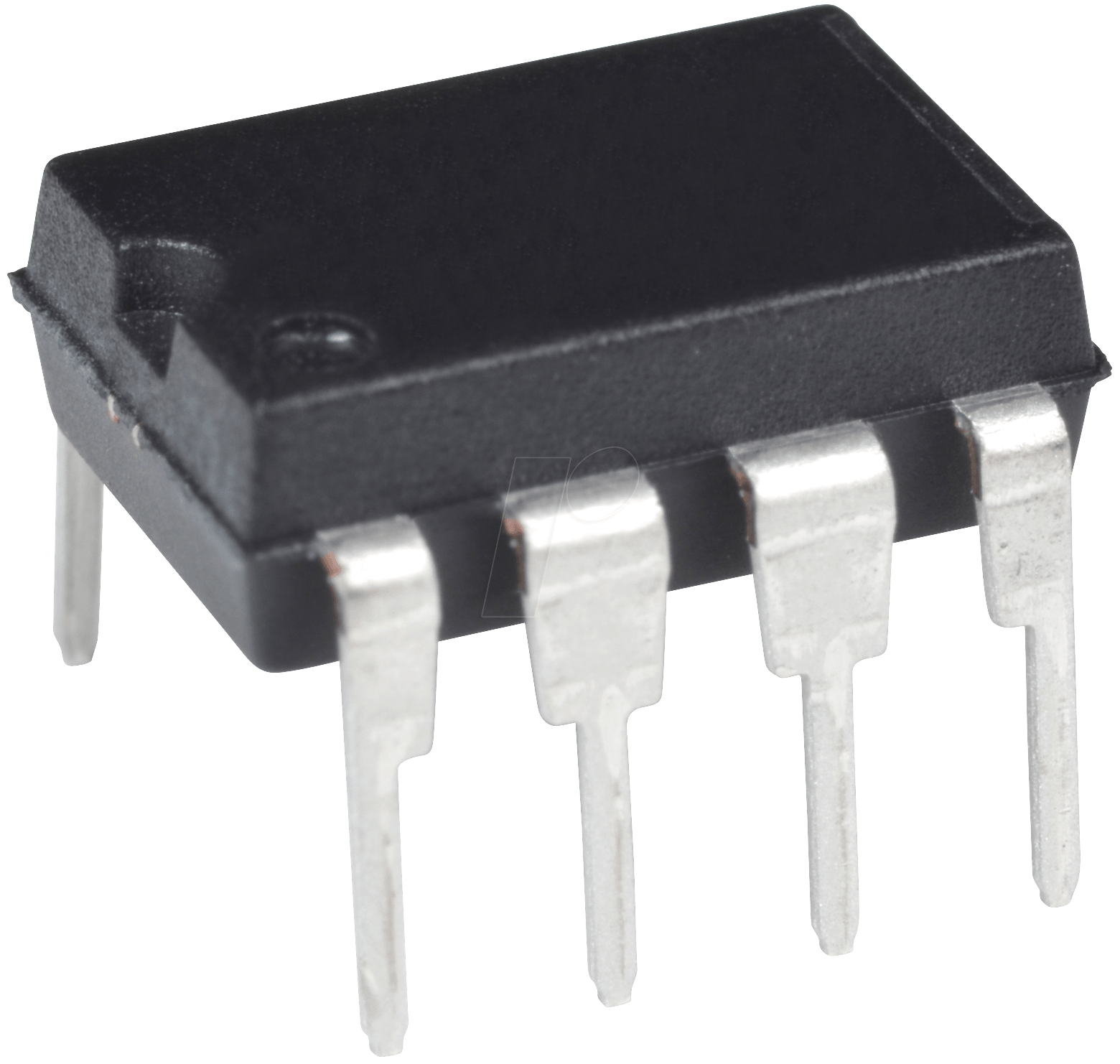

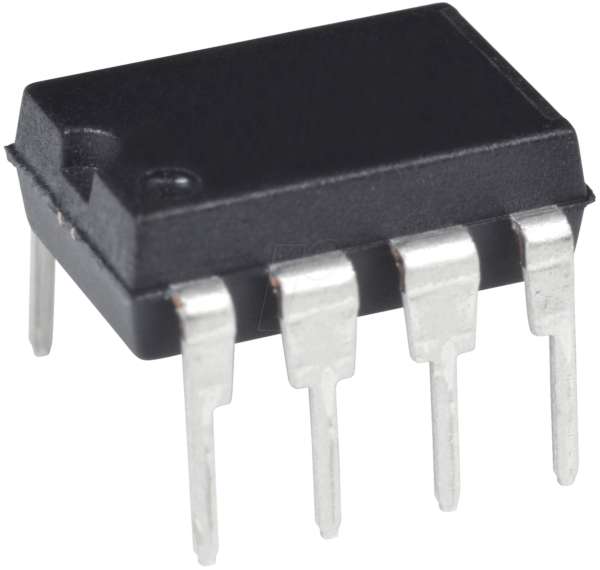

Leistungsstarke Schaltkreise für Ihre Elektronikprojekte: Der IR2111 Brückentreiber
Sie suchen nach einer zuverlässigen und effizienten Lösung zur Steuerung von Leistungshalbleitern in Halbbrückenkonfigurationen? Der IR2111 Brückentreiber im bewährten DIP-8 Gehäuse ist die optimale Wahl für Ingenieure und Hobbyisten, die präzise und schnelle Schaltvorgänge in ihren Schaltnetzteilen, Motorsteuerungen oder anderen leistungselektronischen Anwendungen realisieren möchten. Dieses Bauteil wurde entwickelt, um die Herausforderungen komplexer Treiberschaltungen zu meistern und eine hohe Leistungsfähigkeit bei gleichzeitig einfacher Integration zu gewährleisten.
Optimale Leistung und Kontrolle dank IR2111
Der IR2111 repräsentiert eine fortschrittliche Lösung im Bereich der Gate-Treiber. Er ermöglicht das präzise Ansteuern von High-Side und Low-Side MOSFETs oder IGBTs in einer Halbbrücken-Topologie. Im Vergleich zu diskreten Treiberschaltungen bietet der IR2111 eine deutlich höhere Integrationsdichte, verbesserte Schaltgeschwindigkeiten und eine erhöhte Störfestigkeit. Seine Fähigkeit, hohe und niedrige Pegel gleichzeitig zu treiben, reduziert die Komplexität des Designs erheblich und minimiert das Risiko von Fehlschaltungen, was ihn zu einer überlegenen Wahl für anspruchsvolle Anwendungen macht.
Kernfunktionen und Vorteile
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Ein- und Ausschaltvorgänge der Leistungshalbleiter, was für die Effizienz von Schaltnetzteilen und Motorsteuerungen entscheidend ist.
- Separate Low- und High-Side Logik: Bietet unabhängige Ansteuerungsoptionen für die oberen und unteren Schalter in der Halbbrücke, was eine präzise Kontrolle ermöglicht.
- Integrierte Spannungspegelverschiebung: Überbrückt nahtlos die Spannungsunterschiede zwischen der Steuerelektronik und der Hochspannungsseite der Leistungsschaltung.
- Robustheit gegenüber negativen Spannungen: Bietet Schutzmechanismen, die die Integrität des Bauteils auch unter schwierigen Betriebsbedingungen gewährleisten.
- Kompaktes DIP-8 Gehäuse: Vereinfacht die Leiterplattenbestückung und spart wertvollen Bauraum in kompakten Designs.
- Breiter Spannungsbereich: Kompatibel mit einer Vielzahl von Betriebsspannungen, was eine hohe Flexibilität in verschiedenen Applikationen ermöglicht.
- Geringer Stromverbrauch: Trägt zur Energieeffizienz des Gesamtsystems bei.
- Herstellergarantie für Zuverlässigkeit: Von einem etablierten Hersteller, der für die Qualität seiner Bauteile bekannt ist.
Technische Spezifikationen im Detail
Der IR2111 ist ein vielseitiger Brückentreiber, der speziell für die Ansteuerung von Leistungstransistoren in Halbbrücken-Topologien entwickelt wurde. Seine fortschrittliche CMOS-Technologie ermöglicht einen effizienten Betrieb mit schnellen Schaltzeiten, die für moderne leistungselektronische Anwendungen unerlässlich sind. Das Bauteil integriert eine hochspannungsfähige „High-Side“-Treiberstufe, die über eine isolierte Spannungsversorgung von der „Low-Side“-Logik gespeist wird. Diese Architektur eliminiert die Notwendigkeit für komplexe Bootstrap-Schaltungen und vereinfacht somit das Schaltungsdesign erheblich.
Die Fähigkeit, sowohl positive als auch negative Gate-Spannungen zu liefern, ist entscheidend für eine schnelle und kontrollierte Abschaltung der Leistungshalbleiter. Der IR2111 bietet hierfür einen einstellbaren Ausgangsstrom, der an die spezifischen Anforderungen der angesteuerten Transistoren angepasst werden kann. Dies optimiert die Schaltverluste und reduziert die thermische Belastung des Gesamtsystems. Die integrierte Hysterese in den Eingangslogikgatter sorgt für eine verbesserte Störfestigkeit gegenüber transienten Signalen, was die Zuverlässigkeit des Systems erhöht.
Das DIP-8 Gehäuse bietet eine einfache Montage auf Standard-Leiterplatten und ist für eine breite Palette von Anwendungsumgebungen geeignet. Die thermischen Eigenschaften des Gehäuses sind für die meisten typischen Betriebspunkte ausreichend, können aber bei sehr hohen Leistungsdichten durch zusätzliche Kühlmaßnahmen ergänzt werden.
| Merkmal | Beschreibung / Spezifikation |
|---|---|
| Typ | Brückentreiber, Halbbrücke |
| Gehäuse | DIP-8 |
| Anzahl Kanäle | 2 (High-Side und Low-Side) |
| Spannungsversorgung (VCC) | 10V bis 20V |
| Logikspannung (V_LO) | 3.3V bis 5V |
| High-Side Floating Supply (VS) | Bis zu 600V (Absolutwert) |
| Ausgangsspitzenstrom (Peak Output Current) | Typischerweise ±1A (variiert je nach Anwendung und Kühlung) |
| Ausgangsimpedanz | Gering, optimiert für schnelles Schalten |
| Verzögerungszeit (Propagation Delay) | Sehr gering, optimiert für hohe Frequenzen |
| Betriebstemperaturbereich | -40°C bis +125°C (industrieller Standard) |
| Material und Haptik | Standardisierte Kunststoff-Verkapselung für Langlebigkeit und einfache Handhabung. Präzise gefertigte Anschlusspins für sichere Lötverbindungen. |
| Design-Merkmale | Integrierte Schutzfunktionen gegen Überspannung und Kurzschluss, optimierte interne Topologie für minimale Parasitäreffekte. |
| Einsatzmöglichkeiten | Schaltnetzteile (SMPS), Motorsteuerungen (PWM), Wechselrichter, induktive Lasttreiber, Energiekonverter. |
Anwendungsbereiche des IR2111
Der IR2111 Brückentreiber ist ein vielseitiges Bauteil, das in einer breiten Palette von leistungselektronischen Anwendungen zum Einsatz kommt. Seine Fähigkeit, sowohl die obere als auch die untere Komponente einer Halbbrücke unabhängig voneinander und mit hoher Geschwindigkeit anzusteuern, macht ihn zur idealen Wahl für Designs, die eine präzise Leistungssteuerung erfordern.
Schaltnetzteile (SMPS): In der Entwicklung von Schaltnetzteilen spielt die Effizienz eine entscheidende Rolle. Der IR2111 ermöglicht das schnelle Schalten der Leistungstransistoren, was die Schaltverluste minimiert und somit die Gesamteffizienz des Netzteils erhöht. Dies ist besonders wichtig in Netzteilen für Computer, Unterhaltungselektronik und industrielle Anwendungen.
Motorsteuerungen: Für die präzise Steuerung von Gleichstrommotoren, bürstenlosen Motoren (BLDC) oder Schrittmotoren mittels Pulsweitenmodulation (PWM) ist eine schnelle und genaue Ansteuerung der Leistungstransistoren unerlässlich. Der IR2111 liefert die notwendigen Signale, um Motordrehzahl und Drehmoment feinfühlig zu regeln. Dies findet Anwendung in der Robotik, in der Automobilindustrie und in der industriellen Automatisierung.
Wechselrichter und Energiekonverter: Bei der Umwandlung von Gleichstrom in Wechselstrom (z.B. in Solaranlagen oder unterbrechungsfreien Stromversorgungen – USV) oder bei der Wandlung von Wechselspannungen unterschiedlicher Höhen (z.B. in Hochfrequenztransformatoren) ist der IR2111 ein zentraler Bestandteil. Er ermöglicht die effiziente Steuerung der Leistungshalbleiter, die für die Stromwandlung verantwortlich sind.
Induktive Lasttreiber: Anwendungen, die induktive Lasten wie Spulen oder Transformatoren schalten müssen, profitieren von der Fähigkeit des IR2111, hohe Ströme schnell zu schalten und Transienten zu handhaben. Dies ist relevant für die Steuerung von Relais, Magnetventilen oder im Bereich der kontaktlosen Energieübertragung.
Häufig gestellte Fragen (FAQ)
Was ist die Hauptfunktion eines Brückentreibers wie dem IR2111?
Ein Brückentreiber wie der IR2111 ist darauf spezialisiert, die Leistungshalbleiter (typischerweise MOSFETs oder IGBTs) in einer Halbbrücken- oder Vollbrückenkonfiguration präzise und schnell anzusteuern. Er generiert die notwendigen Signale, um die Schalter ein- und auszuschalten, wobei er die Unterschiede in den Spannungspegeln zwischen der Steuerelektronik und der Hochspannungsseite überbrückt.
Für welche Art von Anwendungen ist der IR2111 besonders gut geeignet?
Der IR2111 eignet sich hervorragend für leistungselektronische Anwendungen wie Schaltnetzteile (SMPS), Motorsteuerungen (insbesondere PWM-basierte), Wechselrichter, induktive Lasttreiber und alle Systeme, die eine effiziente und schnelle Schaltung von Hochspannungsbauteilen in Halbbrücken-Konfigurationen erfordern.
Welche Vorteile bietet die DIP-8 Gehäuseform?
Die DIP-8 (Dual In-line Package) Gehäuseform ist ein Standard für bedrahtete Bauteile und bietet eine einfache Montage auf Standard-Leiterplatten durch Steckfassung oder Lötverbindung. Sie ermöglicht eine einfache Handhabung und Reparatur und ist für eine Vielzahl von industriellen Umgebungen geeignet. Das kompakte Format spart zudem Platz im Schaltungsdesign.
Was bedeutet „Halbbrücke“ in diesem Kontext?
Eine Halbbrücke ist eine elektronische Schaltungskonfiguration, die aus zwei Schaltern (z.B. MOSFETs oder IGBTs) besteht, die in Reihe geschaltet sind. Diese Konfiguration wird häufig verwendet, um eine Last mit einer wechselnden Spannung zu versorgen oder um einen Spannungsteiler zu realisieren. Der IR2111 ist speziell dafür konzipiert, die beiden Schalter in dieser Anordnung unabhängig voneinander zu steuern.
Benötigt der IR2111 eine separate Spannungsversorgung für die High-Side und Low-Side Ansteuerung?
Ja, der IR2111 verfügt über eine separate Logikspannungsversorgung (VCC/V_LO) für die Steuerebene und eine Hochspannungsversorgung (VS) für die High-Side-Treiberstufe. Diese Trennung ist notwendig, um die Spannungspegelverschiebungen zwischen der Niedervolt-Steuerlogik und der Hochvolt-Leistungsschaltstufe zu überbrücken.
Welche Spannungsbereiche kann der IR2111 verarbeiten?
Der IR2111 ist für eine breite Palette von Betriebsspannungen ausgelegt. Die Logikspannung (VCC) liegt typischerweise im Bereich von 10V bis 20V, während die High-Side Floating Supply (VS) bis zu 600V erreichen kann. Dies ermöglicht den Einsatz in vielen verschiedenen Hochspannungsanwendungen.
Ist der IR2111 für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Der IR2111 bietet zwar gute Leistung und Zuverlässigkeit, die Eignung für sicherheitskritische Anwendungen hängt jedoch stark von der gesamten Systemauslegung und den spezifischen Sicherheitsanforderungen ab. Es ist unerlässlich, die Spezifikationen des Bauteils im Kontext der gesamten Anwendung zu bewerten und gegebenenfalls zusätzliche Sicherheitsmaßnahmen zu implementieren, um die erforderlichen Sicherheitsstandards zu erfüllen.
