Optimale MOSFET-Ansteuerung für höchste Effizienz: Der IR2104 Halbbrücken-Treiber
Für Ingenieure und Entwickler, die präzise und zuverlässige Steuerung von Leistungstransistoren in Schaltnetzteilen, Motorsteuerungen und anderen Hochfrequenzanwendungen benötigen, bietet der IR2104 MOSFET-Treiber eine herausragende Lösung. Dieses speziell für Halbbrückenschaltungen entwickelte Bauteil minimiert Verluste und gewährleistet eine stabile Ansteuerung selbst unter anspruchsvollen Betriebsbedingungen.
Warum der IR2104 die überlegene Wahl ist
Herkömmliche MOSFET-Ansteuerungsschaltungen stoßen oft an ihre Grenzen, wenn es um schnelle Schaltgeschwindigkeiten, hohe Spannungen und minimale Verluste geht. Der IR2104 setzt hier neue Maßstäbe durch seine integrierte Logik, die präzise Pulsweitenmodulation (PWM) ermöglicht und die Gate-Ladung von MOSFETs effizient steuert. Seine Fähigkeit, sowohl High-Side als auch Low-Side MOSFETs in einer Halbbrücke unabhängig voneinander anzusteuern, eliminiert die Notwendigkeit komplexer externer Treiberkomponenten und reduziert die Systemkomplexität signifikant.
Leistungsmerkmale und Vorteile des IR2104
- Integrierte Halbbrücken-Logik: Vereinfacht das Design von Halbbrückenschaltungen erheblich durch die direkte Ansteuerung beider MOSFETs.
- Hohe Schaltfrequenzen: Ermöglicht den Betrieb bei hohen Frequenzen, was zu kompakteren und effizienteren Designs führt.
- Störungsunempfindliche Logikpegel: Bietet Kompatibilität mit einer Vielzahl von Mikrocontrollern und digitalen Steuersignalen.
- Robustes Design: Entwickelt für den zuverlässigen Einsatz in industriellen Umgebungen mit hohen Anforderungen an Stabilität und Langlebigkeit.
- Effiziente Gate-Ladungstreiber: Reduziert die Schaltverluste in den MOSFETs durch optimierte Ladungsübertragung.
- Isolierte High-Side-Ansteuerung: Bietet eine sichere und effektive Ansteuerung des oberen MOSFETs in der Halbbrücke.
Technische Spezifikationen und Anwendungsgebiete
Der IR2104 ist ein Hochspannungstreiber-IC, der speziell für die Ansteuerung von N-Kanal-MOSFETs in Halbbrückenkonfigurationen entwickelt wurde. Er verfügt über eine eingebaute Schutzlogik gegen Fehlfunktionen und unerwünschte Zustände, die die Zuverlässigkeit des Gesamtsystems erhöht. Seine Leistung wird durch eine hohe Stromlieferfähigkeit für die Gate-Ansteuerung und eine präzise zeitliche Steuerung der Schaltvorgänge bestimmt.
Hauptanwendungsgebiete:
- Schaltnetzteile (SMPS): Ermöglicht hocheffiziente Topologien wie Flyback-, Forward- und Half-Bridge-Konverter.
- Motorsteuerungen: Bietet die notwendige Präzision und Geschwindigkeit für die Ansteuerung von BLDC- und permanenterregten Synchronmotoren.
- Wechselrichter: Ideal für den Einsatz in einphasigen und mehrphasigen Wechselrichtersystemen für erneuerbare Energien oder unterbrechungsfreie Stromversorgungen.
- Induktionsheizungen: Ermöglicht die Steuerung von Hochfrequenzströmen für effizientes induktives Erwärmen.
- Beleuchtungssysteme: Geeignet für die Ansteuerung von LED-Treibern in anspruchsvollen Applikationen.
Detailanalyse der Bauteil-Eigenschaften
Die Kernfunktionalität des IR2104 liegt in seiner Fähigkeit, die Gate-Kapazität von Leistungstransistoren schnell und verlustarm aufzuladen und zu entladen. Dies wird durch die integrierten schnellen Dioden und die Stromquellen für das Laden und Entladen des Gates erreicht. Die High-Side-Treiberstufe ist über eine Bootstrap-Schaltung oder eine separate Hilfsspannungsversorgung versorgbar, was eine große Flexibilität im Schaltungsdesign ermöglicht. Die Logik-Eingänge sind so konzipiert, dass sie mit Standard-CMOS- oder LSTTL-Pegeln arbeiten, was die Integration in bestehende digitale Steuerungen vereinfacht. Die robuste Isolationsspannung zwischen der Low-Side- und der High-Side-Steuerung gewährleistet einen sicheren Betrieb auch bei hohen Spannungsdifferenzen.
Vergleich mit Standardlösungen

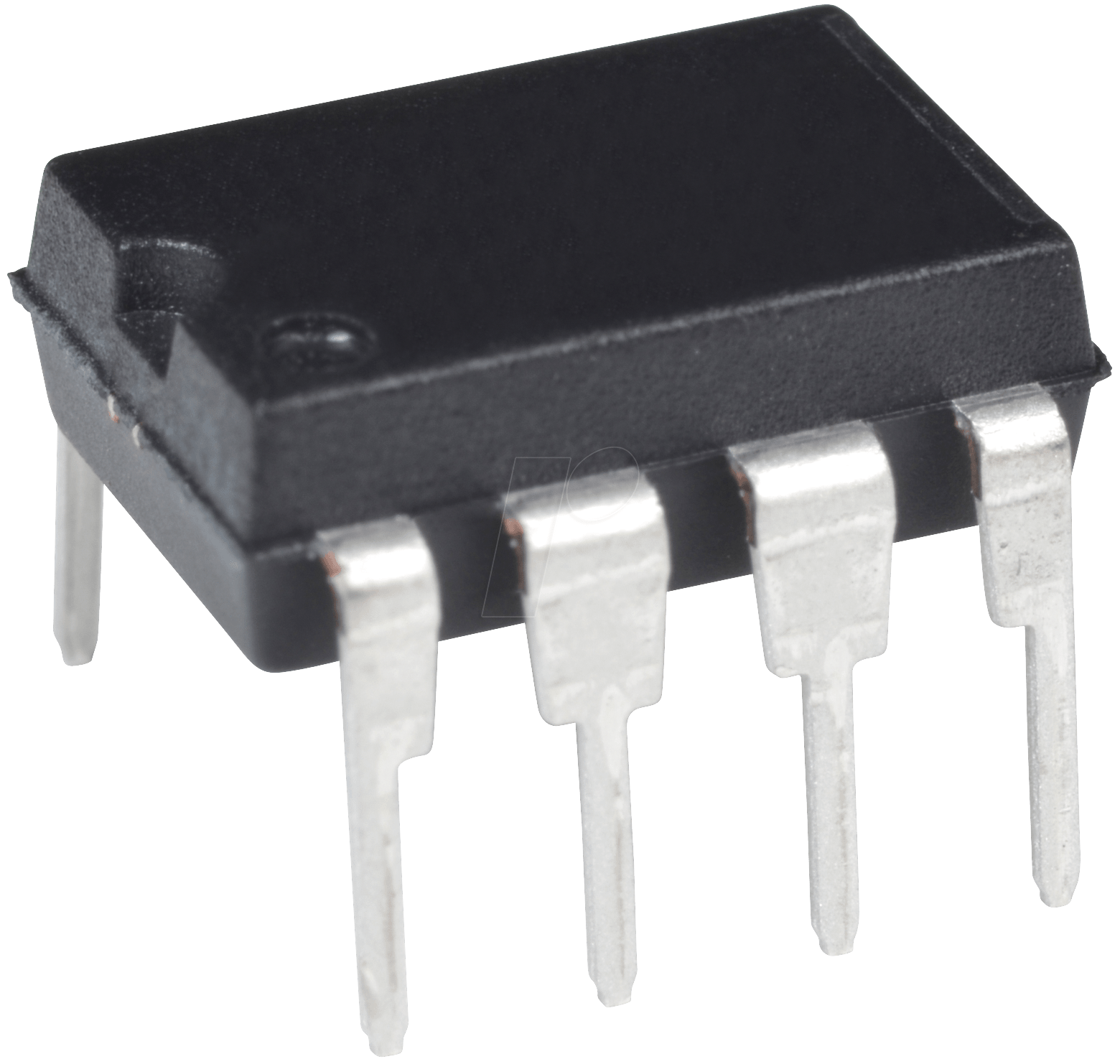

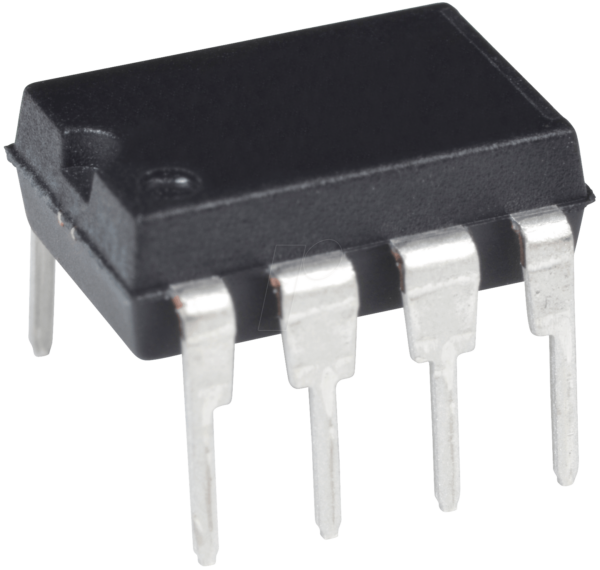

Im Gegensatz zu diskreten Schaltungen, die zur Ansteuerung von Halbbrücken MOSFETs oft mehrere externe Komponenten wie Level-Shifter, Gate-Widerstände und zusätzliche Treibertransistoren erfordern, integriert der IR2104 diese Funktionen in einem einzigen DIP-8 Gehäuse. Dies reduziert die Stückliste, den Platzbedarf auf der Leiterplatte und die Montagekosten. Darüber hinaus bietet der IR2104 eine deutlich höhere Schaltfrequenz und Präzision als viele selbstgebaute Lösungen, was zu einer verbesserten Energieeffizienz und geringeren elektromagnetischen Störungen (EMI) führt. Die interne Schutzlogik des IR2104 minimiert das Risiko von Fehlfunktionen, die zu teuren Bauteilschäden führen könnten.
| Merkmal | Spezifikation |
|---|---|
| Gehäusetyp | DIP-8 (Dual In-line Package, 8 Pins) |
| Anzahl der Kanäle | 2 (Halbbrücken-Konfiguration) |
| Versorgungsspannung (VCC) | 10V bis 20V |
| Logik-Eingangsspannung (Schwellwerte) | CMOS/LSTTL kompatibel |
| Gate-Treiberstrom (Peak) | Bis zu ±1A (typisch für schnelles Laden/Entladen) |
| Maximale Betriebsspannung (V_Bootstrap) | Bis zu 600V (relevant für High-Side Ansteuerung) |
| Typische Schaltzeit | Wenige 100 Nanosekunden (abhängig von externen Komponenten) |
| Betriebstemperaturbereich | -40°C bis +125°C (industrieller Bereich) |
FAQ – Häufig gestellte Fragen zu IR2104 – MOSFET-Treiber, Halbbrücke, DIP-8
Was ist die primäre Funktion des IR2104?
Der IR2104 ist ein integrierter Schaltungstreiber, der speziell dafür entwickelt wurde, die Gate-Ansteuerung von Leistungstransistoren (MOSFETs) in einer Halbbrückenkonfiguration zu optimieren. Er ermöglicht schnelles und effizientes Schalten.
Für welche Art von Anwendungen ist der IR2104 am besten geeignet?
Er eignet sich hervorragend für Schaltnetzteile, Motorsteuerungen, Wechselrichter und andere industrielle Anwendungen, die eine präzise und leistungsstarke Ansteuerung von Leistungselektronik erfordern.
Welchen Vorteil bietet die Halbbrücken-Konfiguration des IR2104?
Die Halbbrücken-Konfiguration ermöglicht die Ansteuerung von zwei Leistungstransistoren in Serie, was die Grundlage für viele effiziente Leistungsstufen bildet. Der IR2104 vereinfacht die Ansteuerung beider Transistoren erheblich.
Benötige ich zusätzliche Komponenten für die High-Side Ansteuerung?
Ja, für die High-Side Ansteuerung ist eine Bootstrap-Schaltung (typischerweise mit einer Diode und einem Kondensator) oder eine separate Hilfsspannungsversorgung erforderlich, um die notwendige Spannungsdifferenz für den Betrieb zu gewährleisten.
Ist der IR2104 mit allen Arten von MOSFETs kompatibel?
Der IR2104 ist primär für die Ansteuerung von N-Kanal-MOSFETs konzipiert. Die Kompatibilität hängt von den spezifischen Gate-Ladungsanforderungen des zu steuernden MOSFETs ab.
Welche Sicherheitsmerkmale sind im IR2104 integriert?
Der IR2104 verfügt über integrierte Schutzmechanismen gegen Unterspannungsbedingungen (UVLO), die sicherstellen, dass die Gate-Ansteuerung nur erfolgt, wenn eine ausreichende Versorgungsspannung vorhanden ist, um Fehlfunktionen zu vermeiden.
Kann der IR2104 in Umgebungen mit hohen Temperaturen eingesetzt werden?
Ja, der IR2104 ist für einen erweiterten Betriebstemperaturbereich von -40°C bis +125°C ausgelegt, was ihn für robuste industrielle Anwendungen qualifiziert.
