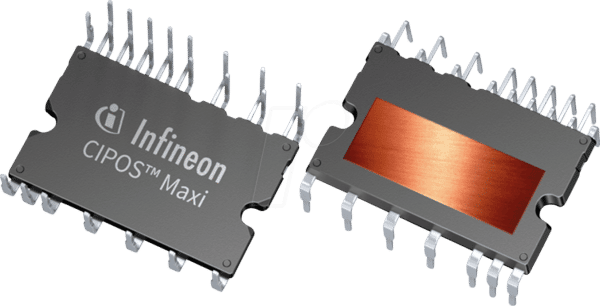

IM818-MCC – IPM CIPOS MAXI IGBT-Modul: Fortschrittliche Leistung für anspruchsvolle Stromrichteranwendungen
Suchen Sie nach einer zuverlässigen und hochleistungsfähigen Lösung für Ihre anspruchsvollen Stromrichter- und Motorsteuerungsanwendungen? Das IM818-MCC – IPM CIPOS MAXI IGBT-Modul bietet genau das und löst die Herausforderung, maximale Effizienz, Robustheit und kompakte Bauweise in einem einzigen Bauteil zu vereinen. Dieses Modul ist die ideale Wahl für Ingenieure, Entwickler und Systemintegratoren, die in Branchen wie der industriellen Automatisierung, erneuerbaren Energien oder der Elektromobilität tätig sind und nach einer überlegenen Alternative zu diskreten Komponenten oder älteren Modulgenerationen suchen.
Leistungsstark und Effizient: Das Herzstück Ihrer Systeme
Das IM818-MCC setzt neue Maßstäbe in puncto Leistungsfähigkeit und Zuverlässigkeit. Dank der Integration von Insulated Gate Bipolar Transistoren (IGBTs) der neuesten Generation, kombiniert mit fortschrittlicher Treibertechnologie und Schutzschaltungen, ermöglicht dieses Modul eine präzise Steuerung und hohe Schaltfrequenzen. Dies führt zu einer Reduzierung von Energieverlusten und einer Steigerung der Gesamteffizienz Ihrer Systeme. Die CIPOS MAXI-Technologie steht für eine optimierte thermische Anbindung und eine verbesserte elektrische Isolation, was zu einer längeren Lebensdauer und gesteigerter Betriebssicherheit beiträgt.
Überlegene Vorteile gegenüber Standardlösungen
Warum ist das IM818-MCC – IPM CIPOS MAXI IGBT-Modul die überlegene Wahl? Im Vergleich zu diskreten IGBTs und Dioden bietet es eine integrierte Lösung, die Entwicklungszeit und Platzbedarf signifikant reduziert. Die vorintegrierte Treiberstufe vereinfacht das Schaltungsdesign erheblich und minimiert das Risiko von Fehlern. Im Gegensatz zu älteren IPM-Architekturen zeichnet sich CIPOS MAXI durch eine verbesserte thermische Performance aus, die höhere Leistungsdichten bei gleichzeitig geringerer Gehäusetemperatur ermöglicht. Die integrierten Schutzfunktionen gegen Überstrom, Überspannung und Übertemperatur bieten einen robusten Schutz, der oft bei einzelnen Komponenten separat realisiert werden muss.
Anwendungsgebiete im Detail
Die Vielseitigkeit des IM818-MCC macht es zu einer unverzichtbaren Komponente in einer breiten Palette von High-Power-Anwendungen:
- Industrielle Motorsteuerungen: Effiziente Steuerung von drehzahlvariablen Antrieben in Pumpen, Lüftern, Förderbändern und Robotik.
- Erneuerbare Energien: Optimierte Leistungsumwandlung in Wechselrichtern für Photovoltaik- und Windkraftanlagen, um die Energieeffizienz zu maximieren.
- Elektromobilität: Zuverlässige Leistung in Ladegeräten und Antriebssträngen von Elektrofahrzeugen, wo Robustheit und Effizienz entscheidend sind.
- USV-Systeme (Unterbrechungsfreie Stromversorgung): Gewährleistung einer stabilen und unterbrechungsfreien Energieversorgung in kritischen Infrastrukturen.
- Schweißgeräte: Präzise Steuerung der Stromregelung für hochwertige Schweißergebnisse.
- Klimatisierungssysteme: Effiziente Regelung von Kompressoren und Lüftern für eine optimierte Energiebilanz.
Technische Spezifikationen und Produktmerkmale
Das IM818-MCC – IPM CIPOS MAXI IGBT-Modul wurde entwickelt, um den höchsten Anforderungen gerecht zu werden. Die Kombination aus hochwertigen Materialien, fortschrittlicher Halbleitertechnologie und durchdachtem Design ermöglicht eine herausragende Leistung:
| Merkmal | Beschreibung |
|---|---|
| Typische Anwendung | Mehrphasen-Wechselrichter, Stromrichter, Motorsteuerungen |
| Modul-Typ | IPM CIPOS MAXI (Integrated Power Module) |
| IGBT-Spannung | 1200 V (Kollektor-Emitter-Spannung) |
| IGBT-Strom | 10 A (Dauerstrom bei 25°C Gehäusetemperatur) |
| Gehäuse | DIP-36 (Dual In-line Package mit 36 Pins), optimiert für thermische Ableitung |
| Integrierte Komponenten | IGBT-Transistoren, Freilaufdioden, Treibertreiber-Schaltung, Schutzfunktionen |
| Isolationsspannung | Hohe elektrische Isolation für erhöhte Sicherheit und Zuverlässigkeit |
| Thermische Performance | CIPOS MAXI-Technologie für effiziente Wärmeableitung und höhere Leistungsdichte |
Die Vorteile im Überblick
Die Implementierung des IM818-MCC in Ihren Designs bietet Ihnen entscheidende Vorteile, die sich direkt auf die Leistung, Zuverlässigkeit und Wirtschaftlichkeit Ihrer Produkte auswirken:
- Maximale Effizienz: Reduzierte Schaltverluste durch optimierte IGBT-Technologie und geringe Sättigungsspannung.
- Kompakte Bauweise: Integrierte Lösung spart Platz auf der Leiterplatte und ermöglicht kleinere Geräteabmessungen.
- Einfaches Schaltungsdesign: Vorkonfigurierte Treibertreiber vereinfachen die Ansteuerung und reduzieren den Aufwand für externe Komponenten.
- Robustheit und Zuverlässigkeit: Integrierte Schutzschaltungen gegen Überstrom, Überspannung und Übertemperatur gewährleisten einen sicheren Betrieb und verlängern die Lebensdauer.
- Hervorragende thermische Leistung: Die CIPOS MAXI-Technologie sorgt für eine effektive Wärmeableitung und ermöglicht höhere Betriebstemperaturen oder längere Lebensdauer.
- Geringeres EMV-Rauschen: Optimiertes Layout der internen Verbindungen minimiert elektromagnetische Störungen.
- Erhöhte Systemzuverlässigkeit: Weniger externe Komponenten bedeuten weniger potenzielle Fehlerquellen.
Präzise Ansteuerung und Schutzfunktionen
Das Herzstück des IM818-MCC ist die fortschrittliche Treibertreiber-Schaltung, die eine präzise Ansteuerung der IGBTs ermöglicht. Diese Schaltung ist nicht nur für die Ansteuerung zuständig, sondern beinhaltet auch essenzielle Schutzmechanismen. Dazu gehören:
- Überstromschutz (OCP): Verhindert Schäden durch zu hohe Stromspitzen.
- Überspannungsschutz (UVP): Schützt vor schädlichen Spannungsspitzen.
- Übertemperaturschutz (OTP): Deaktiviert das Modul bei gefährlich hohen Temperaturen, um irreversible Schäden zu vermeiden.
- Unterspannungsabschaltung (UVP): Stellt sicher, dass das Modul nur bei ausreichender Versorgungsspannung arbeitet.
Diese integrierten Schutzfunktionen reduzieren die Notwendigkeit zusätzlicher diskreter Schutzkomponenten erheblich, was zu einer Kosten- und Platzersparnis führt und die Entwicklungszeit beschleunigt.
Material und Fertigungsqualität
Das IM818-MCC wird unter höchsten Qualitätsstandards gefertigt. Die Auswahl der Materialien, von den Halbleiterchips über die internen Bonddrähte bis hin zum Gehäusematerial, ist auf Langlebigkeit und thermische Stabilität ausgelegt. Die Bondtechnologie und die Verkapselung sind optimiert, um eine zuverlässige elektrische Verbindung und eine ausgezeichnete Wärmeübertragung vom Siliziumchip zum Kühlkörper zu gewährleisten. Das DIP-36-Gehäuse selbst ist so konzipiert, dass es eine einfache Montage auf Leiterplatten ermöglicht und gleichzeitig eine effiziente Wärmeabfuhr unterstützt.
FAQ – Häufig gestellte Fragen zu IM818-MCC – IPM CIPOS MAXI IGBT-Modul, 1200V, 10A, DIP-36
Was sind die Hauptvorteile der CIPOS MAXI-Technologie?
CIPOS MAXI steht für eine fortschrittliche Integrationstechnologie, die eine verbesserte thermische Performance und eine höhere Leistungsdichte ermöglicht. Dies bedeutet, dass das Modul mehr Leistung bei geringerer Gehäusetemperatur verarbeiten kann, was zu einer längeren Lebensdauer und kleineren Kühllösungen führt.
Kann dieses Modul direkt an einen Mikrocontroller angeschlossen werden?
Ja, das IM818-MCC verfügt über eine integrierte Treibertreiber-Schaltung, die die Ansteuerung durch typische Mikrocontroller-Signale ermöglicht. Es sind jedoch die spezifischen Spannungsniveaus und die Ansteuerungslogik des Mikrocontrollers zu beachten, um eine korrekte Schnittstelle zu gewährleisten.
Welche Art von Kühlung wird für das IM818-MCC empfohlen?
Aufgrund der hohen Leistungsdichte und der thermischen Anbindung des Moduls wird die Montage auf einem geeigneten Kühlkörper dringend empfohlen. Die Größe und der Typ des Kühlkörpers hängen von der spezifischen Anwendung und der abgeführten Verlustleistung ab. Eine aktive Kühlung (z.B. mit Lüfter) kann in Hochleistungsanwendungen erforderlich sein.
Wie wird das Modul vor Überstrom geschützt?
Das IM818-MCC verfügt über eine integrierte Überstromschutzeinheit (OCP). Diese Funktion überwacht den Strom, der durch die IGBTs fließt, und schaltet das Modul bei Erreichen eines definierten Schwellenwerts ab, um Schäden zu verhindern.
Ist dieses Modul für Anwendungen mit hoher Frequenz geeignet?
Ja, die IGBT-Technologie in Kombination mit der fortschrittlichen Treibertreiber-Schaltung ermöglicht hohe Schaltfrequenzen, was für viele moderne Leistungsumwandlungsanwendungen, wie z.B. in Schaltnetzteilen oder Motorsteuerungen mit PWM (Pulsweitenmodulation), vorteilhaft ist. Die genaue Grenze der Schaltfrequenz wird durch die spezifische Anwendung und die damit verbundenen Schaltverluste bestimmt.
Welche Art von Freilaufdioden sind integriert?
Das Modul enthält integrierte Freilaufdioden, die dazu dienen, induktive Lasten wie Motoren sicher abzuschalten und entstehende Spannungsspitzen zu absorbieren. Diese Dioden sind auf die Leistung der IGBTs abgestimmt und tragen zur Gesamteffizienz des Systems bei.
Wie unterscheidet sich das IM818-MCC von älteren IPM-Modulen?
Das IM818-MCC verwendet die neuere CIPOS MAXI-Architektur, die signifikante Verbesserungen in Bezug auf thermische Leistung, Zuverlässigkeit und Integrationsdichte bietet. Ältere IPMs haben oft eine geringere thermische Anbindung und sind weniger optimiert für die Leistungsdichte, was zu höheren Betriebstemperaturen oder der Notwendigkeit größerer Kühllösungen führen kann.
