Leistungsstarkes IGBT-Modul für effiziente Leistungselektronik

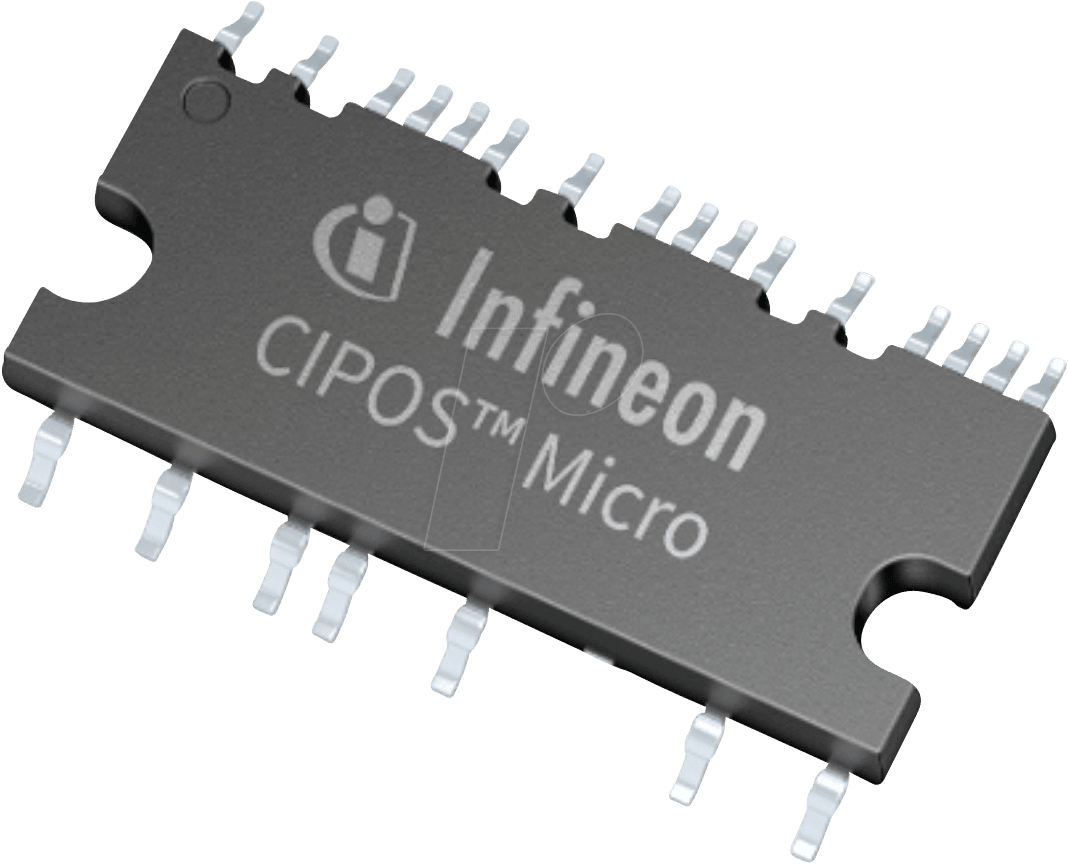

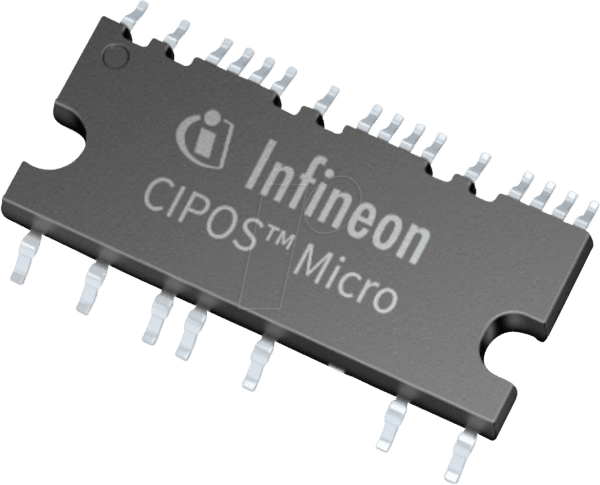

Das IM231-L6S1B – IPM CIPOS MICRO IGBT-Modul wurde entwickelt, um Entwicklern und Ingenieuren im Bereich der Leistungselektronik eine hochintegrierte und effiziente Lösung für anspruchsvolle Schaltanwendungen zu bieten. Dieses Modul ist die ideale Wahl für alle, die nach einer kompakten, zuverlässigen und leistungsoptimierten Komponente suchen, um die Effizienz und Zuverlässigkeit ihrer Systeme zu steigern, insbesondere in industriellen Antrieben, Stromversorgungen und motornaher Regelung.
Innovative CIPOS MICRO Technologie für überlegene Performance
Im Herzen des IM231-L6S1B – IPM CIPOS MICRO IGBT-Moduls schlägt die innovative CIPOS MICRO (Compact Integrated Power System) Technologie. Diese fortschrittliche Architektur integriert nicht nur IGBT-Transistoren, sondern auch eine Gate-Treiber-Schaltung und Schutzfunktionen in einem einzigen, robusten Gehäuse. Dies führt zu einer erheblich reduzierten Komponentenanzahl auf der Leiterplatte, vereinfacht das Design, minimiert parasitäre Effekte und verbessert die thermische Leistung. Im Vergleich zu diskreten Lösungen bietet CIPOS MICRO eine signifikant höhere Leistungsdichte, geringere Verluste und eine verbesserte elektromagnetische Verträglichkeit (EMV). Die optimierte Silizium-Technologie im IGBT-Bereich gewährleistet schnelle Schaltzeiten und niedrige Sättigungsspannungen, was zu einer gesteigerten Gesamteffizienz des Systems beiträgt.
Hauptvorteile des IM231-L6S1B – IPM CIPOS MICRO IGBT-Moduls
- Hohe Integrationsdichte: Die Kombination aus IGBT, Gate-Treiber und Schutzfunktionen in einem einzigen Modul minimiert den Platzbedarf auf der Leiterplatte und reduziert die Anzahl externer Bauteile.
- Verbesserte Energieeffizienz: Niedrige Schalt- und Leitungsverluste durch optimierte IGBT-Struktur und effiziente Gate-Treiber-Schaltung maximieren die Energieumwandlung und reduzieren die Wärmeentwicklung.
- Erweiterte Zuverlässigkeit und Lebensdauer: Integrierte Schutzfunktionen wie Überspannungs-, Überstrom- und Übertemperaturschutz gewährleisten einen sicheren Betrieb und verlängern die Lebensdauer des Moduls und des Gesamtsystems.
- Hervorragende thermische Performance: Das kompakte Gehäuse und die optimierte interne Anbindung ermöglichen eine effiziente Wärmeableitung, was für den Dauerbetrieb unter hoher Last entscheidend ist.
- Vereinfachtes Design und schnelle Markteinführung: Die integrierte Lösung reduziert den Entwicklungsaufwand und beschleunigt die Realisierung neuer Produkte.
- Geringere EMV-Emissionen: Die kompakte Bauweise und optimierte interne Verbindungen minimieren parasitäre Induktivitäten und Kapazitäten, was zu einer Reduzierung der elektromagnetischen Störungen führt.
Technische Spezifikationen und Leistungsmerkmale
Das IM231-L6S1B – IPM CIPOS MICRO IGBT-Modul ist für eine Nennspannung von 600V und einen Dauerstrom von 6A ausgelegt. Diese Parameterpositionierung ermöglicht einen breiten Einsatzbereich in verschiedenen Leistungselektronik-Applikationen. Die integrierte Gate-Treiber-Schaltung verfügt über einen niedrigen Ausgangswiderstand, der schnelle und saubere Schaltflanken ermöglicht und somit die Schaltverluste reduziert. Die integrierten Schutzfunktionen sind auf eine schnelle Reaktion ausgelegt, um das Modul und die angeschlossene Last vor schädlichen Überlastzuständen zu schützen. Die SOP-23 (Small Outline Package) Bauform bietet eine hervorragende thermische Anbindung an die Leiterplatte und ermöglicht eine effiziente Wärmeabfuhr, was besonders in Umgebungen mit hohen Anforderungen an die Zuverlässigkeit von Bedeutung ist.
Anwendungsbereiche des IM231-L6S1B – IPM CIPOS MICRO IGBT-Moduls
Die Vielseitigkeit und Leistungsfähigkeit des IM231-L6S1B – IPM CIPOS MICRO IGBT-Moduls prädestinieren es für eine breite Palette von Anwendungen. Hierzu zählen unter anderem:
- Motorantriebe: Insbesondere in der Regelung von kleineren bis mittelgroßen Elektromotoren, wie sie in Haushaltsgeräten, Werkzeugen und industriellen Automatisierungssystemen zu finden sind.
- Schaltnetzteile (SMPS): In der Entwicklung von Hochfrequenz-Schaltnetzteilen für Computer, Server und Telekommunikationsinfrastruktur.
- Stromversorgungen für erneuerbare Energien: In Wechselrichtern für Solar- und Windenergieanlagen, wo Effizienz und Zuverlässigkeit entscheidend sind.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Für die Bereitstellung einer stabilen und zuverlässigen Stromversorgung in kritischen Anwendungen.
- Industrielle Steuerungen: In verschiedenen industriellen Automatisierungs- und Steuerungssystemen, die eine präzise Leistungssteuerung erfordern.
- LED-Treiber: Für leistungsstarke LED-Beleuchtungssysteme, die eine effiziente und kontrollierte Stromversorgung benötigen.
Produktdetails und konstruktive Merkmale
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | IM231-L6S1B |
| Technologie | IPM CIPOS MICRO IGBT-Modul |
| Maximale Sperrspannung (VCES) | 600V |
| Dauerhafter Strom (IC bei 25°C) | 6A |
| Gehäusetyp | SOP-23 (Small Outline Package) |
| Integrierte Funktionen | IGBT-Transistoren, Gate-Treiber-Schaltung, Schutzfunktionen (Überspannung, Überstrom, Übertemperatur) |
| Schaltfrequenzbereich | Optimiert für mittlere bis hohe Frequenzen, typisch im kHz-Bereich für hohe Effizienz |
| Thermische Performance | Hervorragende Wärmeableitung durch kompaktes SOP-23-Gehäuse und optimierte interne Verbindung zur Leiterplatte; geringer thermischer Widerstand. |
| Energieeffizienz | Sehr geringe Leitungs- und Schaltverluste, resultierend aus der fortschrittlichen IGBT-Chip-Technologie und dem optimierten Gate-Treiber-Design. |
Präzise Leistungskontrolle und Schutzmechanismen
Das IM231-L6S1B – IPM CIPOS MICRO IGBT-Modul zeichnet sich durch seine präzisen Leistungskontrollmöglichkeiten aus, die durch die integrierte Gate-Treiber-Schaltung ermöglicht werden. Diese Schaltung ist darauf ausgelegt, die IGBT-Transistoren mit einer definierten Ansteuerspannung und einem optimierten Strom zu versorgen, was zu schnellen und sauberen Schaltvorgängen führt. Dies reduziert nicht nur die Schaltverluste, sondern minimiert auch die Belastung der Transistoren und erhöht die Zuverlässigkeit. Darüber hinaus verfügt das Modul über integrierte Schutzschaltungen, die eine proaktive Systemabsicherung gewährleisten. Dazu gehören:
- Kurzschlussschutz (SC): Erkennt und unterbricht den Stromfluss bei einem Kurzschluss, um Schäden an Transistor und Last zu verhindern.
- Übertemperaturschutz (OT): Überwacht kontinuierlich die Chiptemperatur und schaltet das Modul bei Überschreitung eines sicheren Grenzwerts ab, um thermisches Durchgehen zu verhindern.
- Überspannungsschutz (OC/UVLO): Schützt vor Überstromereignissen und stellt sicher, dass die Gate-Ansteuerspannung im zulässigen Bereich liegt.
Diese integrierten Schutzfunktionen sind entscheidend für den robusten und langlebigen Einsatz des Moduls in anspruchsvollen Umgebungen, wo eine ununterbrochene Funktionalität unerlässlich ist.
Hervorragende thermische Anbindung und Gehäusedesign
Das SOP-23-Gehäuse des IM231-L6S1B – IPM CIPOS MICRO IGBT-Moduls ist speziell für eine optimale thermische Anbindung an die Leiterplatte konzipiert. Die breiten Anschlussflächen und die gute Wärmeleitfähigkeit des Gehäusematerials ermöglichen eine effiziente Ableitung der im Betrieb entstehenden Wärme. Dies ist von kritischer Bedeutung, um die Betriebstemperatur der Halbleiterkomponenten niedrig zu halten und so deren Lebensdauer zu maximieren und Leistungseinbußen durch thermische Überlastung zu vermeiden. In Kombination mit einer sorgfältigen Leiterplattenentwurfsstrategie und einer geeigneten Kühlkörperlösung können auch hohe Leistungsdichten zuverlässig realisiert werden.
FAQ – Häufig gestellte Fragen zu IM231-L6S1B – IPM CIPOS MICRO IGBT-Modul, 600V, 6A, SOP-23
Was ist der Hauptvorteil des CIPOS MICRO Technologieansatzes?
Der Hauptvorteil des CIPOS MICRO Technologieansatzes liegt in der hohen Integrationsdichte, die IGBT, Gate-Treiber und Schutzfunktionen in einem einzigen Modul vereint. Dies reduziert die Komplexität des Schaltungsdesigns, spart Platz auf der Leiterplatte und verbessert die Gesamtleistung und Zuverlässigkeit des Systems durch minimierte parasitäre Effekte.
Ist das IM231-L6S1B für Anwendungen mit hoher Schaltfrequenz geeignet?
Ja, das Modul ist für mittlere bis hohe Schaltfrequenzen optimiert, um eine hohe Energieeffizienz in dynamischen Schaltanwendungen zu gewährleisten. Die genauen Grenzen hängen von der spezifischen Anwendung und den Ansteuerbedingungen ab, aber die interne Gate-Treiber-Schaltung ist auf schnelle Schaltflanken ausgelegt.
Welche Schutzfunktionen sind im Modul integriert?
Das Modul verfügt über integrierte Schutzfunktionen gegen Kurzschluss, Übertemperatur und Überspannung/Unterspannung der Gate-Ansteuerung. Diese Mechanismen sind entscheidend für den sicheren und zuverlässigen Betrieb.
Kann dieses IGBT-Modul mit verschiedenen Arten von Lasten verwendet werden?
Ja, aufgrund seiner Spezifikationen und integrierten Schutzfunktionen ist das Modul für eine Vielzahl von Lasten in verschiedenen Leistungselektronik-Anwendungen geeignet, von induktiven Lasten in Motorantrieben bis hin zu kapazitiven Lasten in Stromversorgungen.
Wie wichtig ist die Leiterplattenentwurf für die thermische Leistung dieses Moduls?
Die Leiterplattenentwurf ist entscheidend für die thermische Leistung. Eine gute Kupferfläche zur Wärmeableitung und die richtige Platzierung des Moduls auf der Leiterplatte sind unerlässlich, um die im SOP-23-Gehäuse entstehende Wärme effizient abzuführen und die Betriebstemperatur niedrig zu halten.
Welche Art von Gate-Treiber ist integriert?
Es ist eine optimierte Gate-Treiber-Schaltung integriert, die eine schnelle und saubere Ansteuerung der IGBT-Transistoren ermöglicht. Dies trägt maßgeblich zur Reduzierung von Schaltverlusten und zur Verbesserung der Gesamteffizienz bei.
Bietet das Modul eine galvanische Trennung?
Die CIPOS MICRO Technologie in diesem Modul bietet keine inhärente galvanische Trennung zwischen der Hochspannungsseite und der Steuersignalseite. Für Anwendungen, die eine galvanische Trennung erfordern, sind zusätzliche externe Isolationstechniken oder spezialisierte Gate-Treiber erforderlich.
