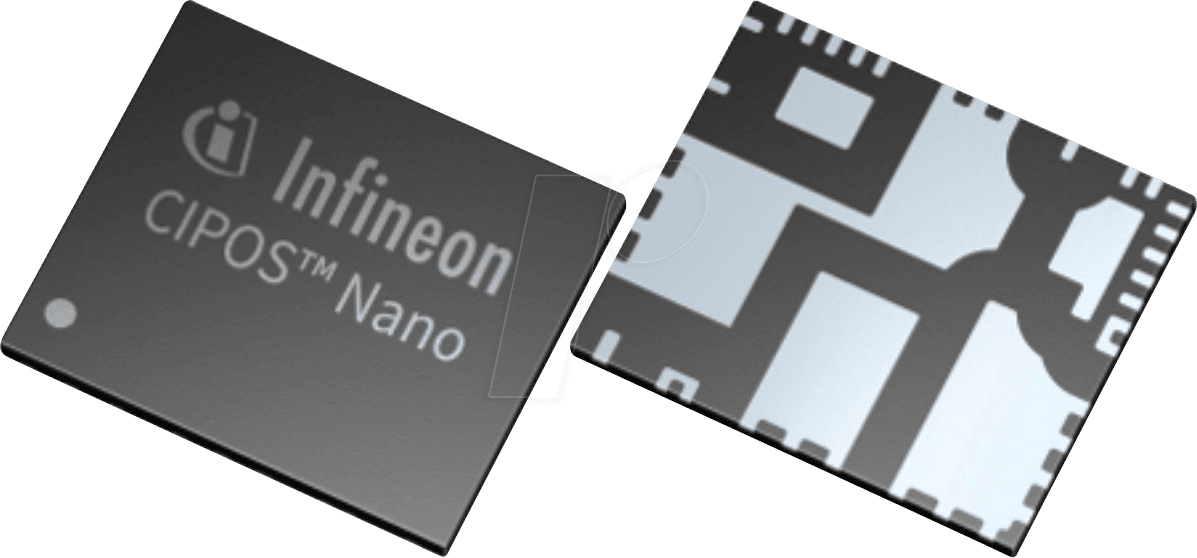

IM111-X6Q1B – IPM CIPOS NANO IGBT-Modul: Präzision für anspruchsvolle Leistungselektronik
Das IM111-X6Q1B – IPM CIPOS NANO IGBT-Modul, 600V, 2/12A, IQFN-37 ist die essenzielle Lösung für Ingenieure und Entwickler, die höchste Effizienz, Zuverlässigkeit und Leistungsdichte in ihren Leistungselektronik-Anwendungen benötigen. Dieses hochintegrierte Modul adressiert die Herausforderungen kompakter Bauformen und steigender Energieanforderungen, indem es eine überlegene Kombination aus IGBT-Technologie, Treiberschaltung und Schutzfunktionen in einem winzigen Gehäuse vereint. Es ist ideal für Anwendungen, bei denen Platzersparnis, optimierter Energieverbrauch und Robustheit entscheidend sind, wie beispielsweise in der industriellen Automation, bei Servomotoren oder in der erneuerbaren Energietechnik.
Fortschrittliche IGBT-Technologie für maximale Effizienz
Das Herzstück des IM111-X6Q1B bildet die innovative CIPOS NANO IGBT-Technologie. Diese fortschrittliche Halbleitertechnologie ermöglicht eine signifikant reduzierte Schaltverluste und einen optimierten Durchlasswiderstand im Vergleich zu herkömmlichen Insulated Gate Bipolar Transistoren. Dies resultiert in einer gesteigerten Gesamteffizienz des Systems, was direkt zu einer geringeren Wärmeentwicklung und damit zu einer längeren Lebensdauer der Komponenten führt. Die höhere Schaltfrequenzfähigkeit eröffnet zudem Möglichkeiten für kleinere und leichtere Designs von vorgeschalteten Filtern und Induktivitäten, was die Systemintegration weiter vereinfacht und die Kosten optimiert.
Integrierte Intelligenz: Optimierte Treiberschaltung und Schutzfunktionen
Was das IM111-X6Q1B von Standardlösungen abhebt, ist die umfassende Integration von Treiberschaltungen und Schutzmechanismen direkt im Modul. Eine optimierte Gate-Treiberschaltung sorgt für saubere und schnelle Schaltflanken, minimiert Überspannungsspitzen und reduziert elektromagnetische Interferenzen (EMI). Dies vereinfacht das externe Schaltungsdesign erheblich, da auf separate Treibertreiberkomponenten verzichtet werden kann. Darüber hinaus integriert das Modul hochentwickelte Schutzfunktionen wie Überstromschutz (OCP), Unterspannungssperre (UVP) und Kurzschlussschutz (SCP). Diese integrierten Schutzmechanismen bieten einen robusten und zuverlässigen Betrieb, indem sie das Modul und die angeschlossene Last vor schädlichen elektrischen Ereignissen bewahren, was die Ausfallzeiten und Servicekosten reduziert.
Kompaktheit und Leistungsdichte: Das IQFN-37 Gehäuse
Das speziell entwickelte IQFN-37 Gehäuse ist ein Paradebeispiel für Ingenieurskunst im Bereich der Gehäusetechnologie für Halbleiter. Dieses äußerst kompakte und flache Gehäuse ermöglicht eine beispiellose Leistungsdichte. Die verbesserte Wärmeabfuhr durch die optimierte Schnittstelle zum Kühlkörper bzw. zur Leiterplatte gewährleistet, dass das Modul auch unter hoher Belastung stabil und zuverlässig arbeitet. Die geringe Induktivität der internen Verbindungen trägt zusätzlich zur Reduzierung von Schaltverlusten und EMI bei. Die einfache Montage und elektrische Anbindung des IQFN-37 Gehäuses in automatisierten Fertigungsprozessen ist ein weiterer entscheidender Vorteil für industrielle Anwendungen.
Anwendungsgebiete und Vorteile
Das IM111-X6Q1B – IPM CIPOS NANO IGBT-Modul, 600V, 2/12A, IQFN-37 ist prädestiniert für eine breite Palette von Hochleistungsanwendungen:
- Industrielle Motorsteuerung: Ermöglicht präzise und energieeffiziente Steuerung von Servomotoren und drehzahlvariablen Antrieben in Produktionsanlagen und Robotik. Die hohe Integrationsdichte reduziert den Platzbedarf in Schaltschränken.
- Erneuerbare Energien: Ideal für Wechselrichter in Photovoltaikanlagen oder Laderegler in Windkraftanlagen, wo Zuverlässigkeit und Effizienz unter anspruchsvollen Umgebungsbedingungen entscheidend sind.
- Leistungselektronik für E-Mobilität: Bietet die notwendige Leistungsdichte und Robustheit für On-Board-Ladegeräte oder Antriebssysteme in Elektrofahrzeugen, wo Raum und Gewicht kritische Faktoren sind.
- Netzteile und USVs: Unterstützt die Entwicklung von kompakten und effizienten Stromversorgungen und unterbrechungsfreien Stromversorgungen (USVs) für Rechenzentren und kritische Infrastrukturen.
- Klimatisierung und Lüftungstechnik: Ermöglicht energieeffiziente und geräuscharme Drehzahlregelung von Lüftermotoren, was zu signifikanten Energieeinsparungen führt.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Halbleitertechnologie | CIPOS NANO IGBT-Technologie für höchste Effizienz |
| Spitzenspannung (Vcc) | 600V |
| Nennstrom (Ic @ Tc) | 2A @ 25°C (typisch, abhängig von Kühlkörper) |
| Stoßstrom (Icm) | 12A (kurzzeitig, maximal) |
| Gehäuse | IQFN-37 (Kompakt, hohe Leistungsdichte, optimierte Wärmeableitung) |
| Integrierte Funktionen | Optimierte Gate-Treiber, Überstromschutz (OCP), Unterspannungssperre (UVP), Kurzschlussschutz (SCP) |
| Schaltfrequenz | Optimiert für hohe Frequenzen, ermöglicht kompaktere passive Komponenten |
| Wärmeleitfähigkeit | Exzellente thermische Anbindung durch IQFN-37 Gehäuse für effiziente Wärmeabfuhr |
Präzision in der Fertigung und Materialauswahl
Das IM111-X6Q1B wird unter höchsten Qualitätsstandards gefertigt, um die Zuverlässigkeit und Langlebigkeit zu gewährleisten, die in professionellen Anwendungen unerlässlich sind. Die Auswahl hochwertiger Halbleitermaterialien und die fortschrittliche Chip-Architektur minimieren Degradationseffekte über die Zeit und unter extremen Betriebsbedingungen. Die interne Verdrahtung und Bondtechnologie sind auf geringe Induktivität und hohe Stromtragfähigkeit ausgelegt, um Schaltüberspannungen zu reduzieren und die Energieeffizienz weiter zu optimieren. Das IQFN-37 Gehäuse besteht aus robusten, thermisch leitfähigen Kunststoffen, die eine zuverlässige mechanische Stabilität und exzellente Wärmeableitung gewährleisten. Diese Kombination aus fortschrittlicher Halbleitertechnologie und sorgfältiger Materialauswahl macht das IM111-X6Q1B zu einer überlegenen Wahl für anspruchsvolle Entwickler.
Maximale Systemintegration und Designflexibilität
Die Entscheidung für das IM111-X6Q1B – IPM CIPOS NANO IGBT-Modul, 600V, 2/12A, IQFN-37 bedeutet eine deutliche Vereinfachung des Schaltungsdesigns und eine Beschleunigung des Entwicklungsprozesses. Durch die Integration von Treibern und Schutzfunktionen reduziert sich die Anzahl der benötigten externen Komponenten erheblich. Dies spart nicht nur Platz auf der Leiterplatte, sondern vereinfacht auch die Beschaffung und das Bestückungsmanagement. Die geringere Komplexität des Designs führt zu einer reduzierten Fehleranfälligkeit und einfacheren Fehlersuche. Die hohe Leistungsdichte des Moduls ermöglicht zudem kompaktere und ästhetisch ansprechendere Endprodukte, was in vielen Märkten ein wichtiger Wettbewerbsvorteil ist.
FAQ – Häufig gestellte Fragen zu IM111-X6Q1B – IPM CIPOS NANO IGBT-Modul, 600V, 2/12A, IQFN-37
Welche Schutzfunktionen sind im IM111-X6Q1B integriert?
Das IM111-X6Q1B verfügt über integrierte Schutzfunktionen wie Überstromschutz (OCP), Unterspannungssperre (UVP) und Kurzschlussschutz (SCP). Diese Mechanismen schützen das Modul und die angeschlossene Last vor elektrischen Störungen.
Welche Vorteile bietet die CIPOS NANO IGBT-Technologie?
Die CIPOS NANO IGBT-Technologie zeichnet sich durch reduzierte Schaltverluste und einen geringeren Durchlasswiderstand aus. Dies führt zu einer höheren Gesamteffizienz des Systems, geringerer Wärmeentwicklung und der Möglichkeit, höhere Schaltfrequenzen zu nutzen.
Ist das IM111-X6Q1B für hohe Umgebungstemperaturen geeignet?
Dank der fortschrittlichen Halbleitertechnologie und der optimierten Wärmeableitung des IQFN-37 Gehäuses ist das Modul auch unter anspruchsvollen thermischen Bedingungen zuverlässig einsetzbar. Eine geeignete Dimensionierung des Kühlkörpers ist jedoch für maximale Leistung und Lebensdauer unerlässlich.
Kann das Modul in Anwendungen mit hohen Schaltfrequenzen eingesetzt werden?
Ja, die fortschrittliche Technologie des IM111-X6Q1B ermöglicht den Einsatz in Applikationen mit hohen Schaltfrequenzen, was die Entwicklung kompakterer Energiesysteme unterstützt.
Welche Art von industriellen Anwendungen profitiert am meisten von diesem Modul?
Industrielle Anwendungen, die von hoher Energieeffizienz, kompakter Bauweise und hoher Zuverlässigkeit profitieren, wie z.B. Servoantriebe, Frequenzumrichter, Robotik und allgemeine Motorsteuerungssysteme, sind ideale Einsatzgebiete.
Wie vereinfacht das Modul das Schaltungsdesign?
Durch die Integration von Gate-Treiberschaltungen und verschiedenen Schutzfunktionen reduziert das Modul die Notwendigkeit externer Komponenten, was zu einem einfacheren, kleineren und kostengünstigeren Schaltungsdesign führt.
Ist das IQFN-37 Gehäuse für automatische Bestückung geeignet?
Ja, das IQFN-37 Gehäuse ist speziell für die einfache Handhabung und elektrische Anbindung in automatisierten Fertigungsprozessen konzipiert, was die Effizienz in der Serienproduktion steigert.
