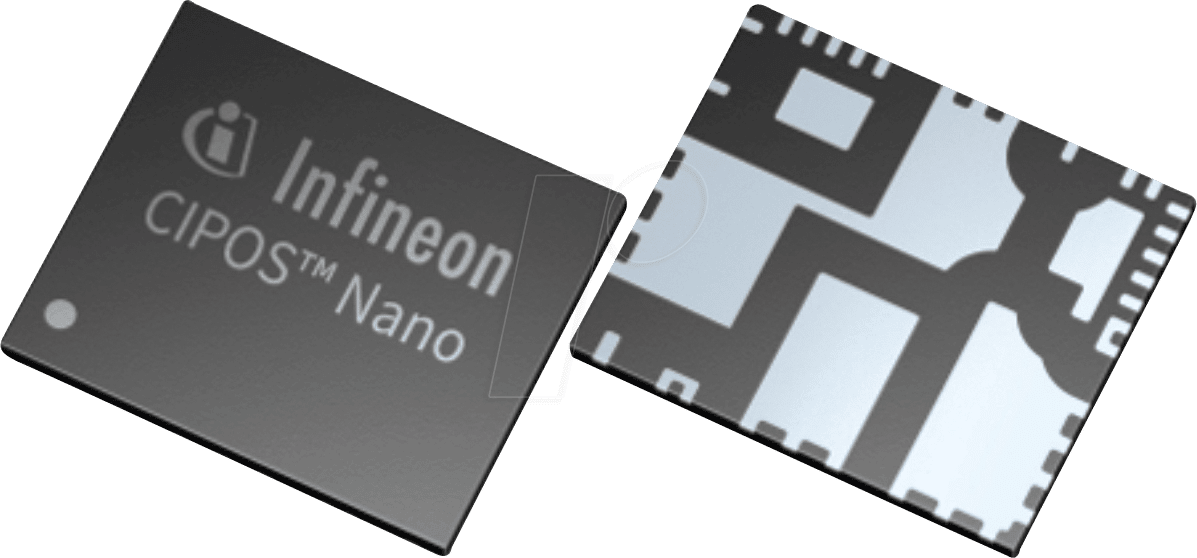

Optimieren Sie Ihre Leistung mit dem IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul
Sind Sie auf der Suche nach einer hocheffizienten und zuverlässigen Lösung für Ihre Leistungselektronikanwendungen? Das IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul ist die Antwort für Ingenieure und Entwickler, die maximale Leistung bei minimalem Platzbedarf und höchster Energieeffizienz benötigen. Dieses fortschrittliche Modul wurde entwickelt, um die Herausforderungen moderner Designs in Bezug auf Schaltgeschwindigkeit, Verlustleistung und thermisches Management zu meistern und ist die überlegene Wahl gegenüber herkömmlichen Einzelkomponenten.
Vorteile des IM111-X3Q1B – IPM CIPOS NANO IGBT-Moduls
Das IM111-X3Q1B repräsentiert die Spitze der Integrated Power Module (IPM)-Technologie. Durch die Integration von IGBTs (Insulated-Gate Bipolar Transistors) und einer Treiberschaltung in einem einzigen kompakten Gehäuse bietet es eine Reihe entscheidender Vorteile, die es von Standardlösungen abheben:
- Verbesserte Effizienz: Die fortschrittliche CIPOS NANO Technologie minimiert Schaltverluste und verbessert die Gesamteffizienz Ihrer Schaltung, was zu geringerem Energieverbrauch und reduzierten Betriebskosten führt.
- Kompaktes Design: Die Integration mehrerer Komponenten in einem einzigen Modul reduziert die Stückzahl und den Platzbedarf auf der Leiterplatte erheblich, was besonders in platzbeschränkten Anwendungen von Vorteil ist.
- Erhöhte Zuverlässigkeit: Durch die Reduzierung von Verbindungsstellen und die optimierte Wärmeableitung wird die Lebensdauer des Moduls verlängert und die Ausfallwahrscheinlichkeit minimiert.
- Einfachheit der Anwendung: Die integrierte Treiberschaltung vereinfacht das Schaltungsdesign und reduziert die Notwendigkeit externer Komponenten, was die Entwicklungszeit und -kosten senkt.
- Leistungsstark und flexibel: Mit einer Nennspannung von 250V und Stromkapazitäten von 4A/12A bietet dieses Modul eine breite Palette von Anwendungsmöglichkeiten.
- Optimiertes thermisches Management: Das IQFN-37-Gehäuse ermöglicht eine exzellente Wärmeableitung und schützt das Modul vor Überhitzung, selbst unter hoher Last.
Anwendungsgebiete
Das IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul eignet sich hervorragend für eine Vielzahl von Hochleistungsanwendungen, darunter:
- Industrielle Motorsteuerungen: Effiziente Steuerung von Elektromotoren in Produktionsanlagen, Robotik und Automatisierungssystemen.
- Antriebstechnik: Einsatz in Frequenzumrichtern und Servoverstärkern zur präzisen Steuerung von Motordrehzahlen und Drehmomenten.
- Stromversorgungen: Hocheffiziente Umsetzung von Netzspannungen in geregelte Gleich- oder Wechselspannungen für industrielle Netzteile und USVs.
- Erneuerbare Energien: Schlüsselkomponente in Wechselrichtern für Solar- und Windkraftanlagen zur Umwandlung von Gleichstrom in netzkonformen Wechselstrom.
- Elektrische Fahrzeuge (EV): Einsatz in Antriebssträngen und Ladegeräten zur Optimierung der Energieübertragung und Effizienz.
- Haushaltsgeräte: Steuerung von Hochleistungsmotoren und Energieumwandlung in komplexen Geräten wie Klimaanlagen und Waschmaschinen.
Technische Spezifikationen im Detail
Das IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul zeichnet sich durch seine präzisen und leistungsfähigen technischen Merkmale aus, die es zu einer idealen Wahl für anspruchsvolle Designs machen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modul-Typ | Integrated Power Module (IPM) |
| Transistor-Technologie | CIPOS NANO IGBT |
| Maximale Kollektor-Emitter-Spannung (Vces) | 250 V |
| Nenn-Kollektorstrom (Ic) | 4 A (typisch), 12 A (Spitze) |
| Gehäusetyp | IQFN-37 (Quad Flat No-lead) |
| Integrierte Funktionen | IGBTs, Gate-Treiber-Schaltung, Schutzfunktionen (optional, je nach genauer Variante) |
| Thermischer Widerstand (Gehäuse zu Kühlkörper) | Optimiert für effiziente Wärmeableitung durch IQFN-Gehäuse; spezifische Werte sind aus dem Datenblatt zu entnehmen. |
| Schaltfrequenz | Geeignet für hohe Schaltfrequenzen durch NANO IGBT-Technologie; genaue Grenzen sind im Datenblatt spezifiziert. |
| Betriebstemperaturbereich | Ausgelegt für industrielle Umgebungen; detaillierte Angaben im Datenblatt. |
Warum IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul wählen?
Die Entscheidung für das IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul bedeutet eine Investition in Leistung, Effizienz und Zuverlässigkeit. Im Vergleich zu herkömmlichen Lösungen, die separate IGBTs, Treiber und Schutzschaltungen erfordern, bietet dieses integrierte Modul eine überlegene Performance und eine deutlich vereinfachte Implementierung. Die fortschrittliche CIPOS NANO Technologie sorgt für niedrigere Verlustleistung und höhere Schaltgeschwindigkeiten, was für moderne, energieeffiziente Designs unerlässlich ist. Das kompakte IQFN-37-Gehäuse minimiert nicht nur den Platzbedarf auf der Leiterplatte, sondern verbessert auch die thermische Leistung, ein kritischer Faktor für die Langlebigkeit und Stabilität von Leistungselektronik. Durch die Reduzierung der Anzahl von Komponenten und Verbindungen werden potenzielle Fehlerquellen minimiert, was zu einer erhöhten Systemzuverlässigkeit führt. Die integrierte Treiberschaltung vereinfacht das Schaltungsdesign erheblich und senkt die Entwicklungszeit und -kosten.
Häufig gestellte Fragen (FAQ) zu IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul, 250V, 4/12A, IQFN-37
Was ist ein IPM und warum ist es vorteilhaft?
Ein IPM (Integrated Power Module) ist eine integrierte Schaltung, die Leistungshalbleiter wie IGBTs oder MOSFETs zusammen mit den zugehörigen Treiberschaltungen und oft auch Schutzfunktionen in einem einzigen Gehäuse vereint. Die Vorteile liegen in der Reduzierung der Komplexität des Schaltungsdesigns, der Minimierung von Bauteilanzahl und Leiterplattenplatz, einer verbesserten thermischen Performance und einer höheren Zuverlässigkeit durch weniger externe Verbindungen.
Welche Spannungs- und Strombelastbarkeit bietet das IM111-X3Q1B?
Das IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul ist für eine maximale Spannung von 250 Volt ausgelegt. Die Strombelastbarkeit liegt bei typisch 4 Ampere und kann Spitzenströme von bis zu 12 Ampere verarbeiten. Diese Spezifikationen eignen sich für eine breite Palette von mittleren Leistungsumwandlungsanwendungen.
Was bedeutet die NANO-Technologie in Bezug auf die Leistung?
Die NANO-Technologie bezieht sich auf die fortschrittliche Herstellungstechnik der Halbleiterkomponenten innerhalb des Moduls. Sie ermöglicht eine höhere Packungsdichte, schnellere Schaltzeiten und eine signifikant reduzierte Verlustleistung im Vergleich zu älteren Technologien. Dies führt zu einer verbesserten Gesamteffizienz und geringerer Wärmeentwicklung.
Ist das IM111-X3Q1B für hohe Schaltfrequenzen geeignet?
Ja, dank der NANO IGBT-Technologie und der optimierten Gate-Treiber-Schaltung ist das IM111-X3Q1B für hohe Schaltfrequenzen optimiert. Dies ist entscheidend für Anwendungen, die eine schnelle Reaktion und präzise Steuerung erfordern, wie z.B. moderne Motorsteuerungen und Schaltnetzteile.
Welche Schutzfunktionen sind typischerweise in diesem Modul integriert?
Obwohl die genauen Schutzfunktionen je nach exakter Modellvariante variieren können, sind in vielen IPMs wie dem IM111-X3Q1B typischerweise Überstromschutz (OCP), Überspannungsschutz (OVP) und Übertemperaturschutz (OTP) integriert. Diese Funktionen erhöhen die Sicherheit und Zuverlässigkeit des Gesamtsystems.
Wie wird die Wärmeableitung bei diesem Modul gewährleistet?
Das IQFN-37-Gehäuse (Quad Flat No-lead) ist von Natur aus für eine sehr gute Wärmeableitung konzipiert. Die breite Kontaktfläche des Gehäuses zur Leiterplatte ermöglicht eine effiziente Wärmeübertragung an das PCB und somit an einen optionalen Kühlkörper. Für anspruchsvolle Anwendungen wird die Anbringung eines geeigneten Kühlkörpers empfohlen, um die thermische Belastung weiter zu optimieren.
Ist das IM111-X3Q1B für die industrielle Automatisierung geeignet?
Absolut. Die Kombination aus hoher Effizienz, kompakter Bauform, Zuverlässigkeit und präziser Steuerbarkeit macht das IM111-X3Q1B – IPM CIPOS NANO IGBT-Modul zu einer idealen Komponente für eine Vielzahl von industriellen Automatisierungsanwendungen, einschließlich Motorsteuerungen, Robotertechnik und Fertigungsprozessen.
