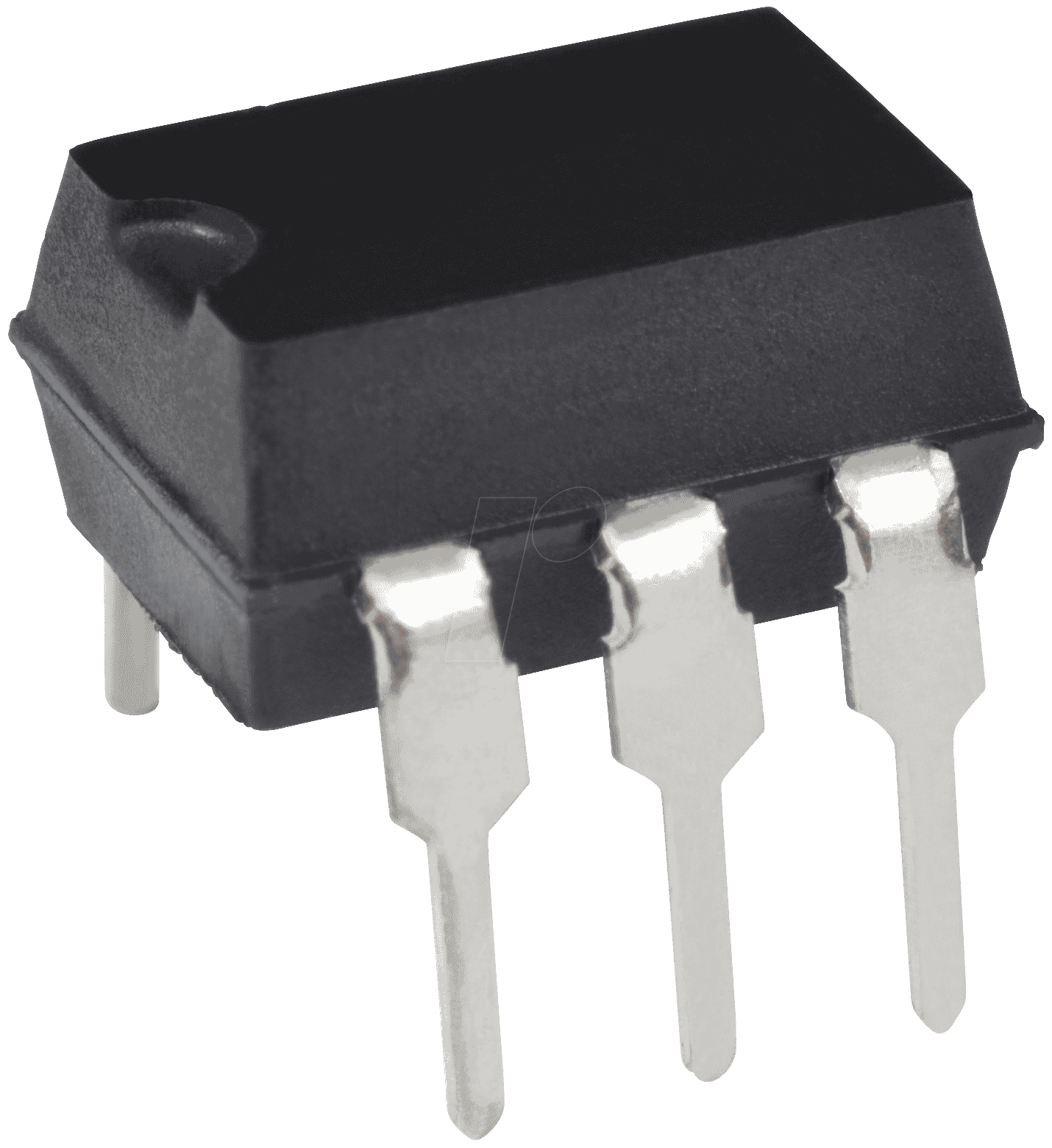

IL 250 VIS – Optokoppler DIL-6

IL 250 VIS – Optokoppler DIL-6: Die zuverlässige Verbindung für Ihre Elektronikprojekte

Stellen Sie sich vor, Sie könnten elektronische Schaltungen sicher und zuverlässig voneinander isolieren, ohne dabei auf Leistung verzichten zu müssen. Mit dem IL 250 VIS Optokoppler in DIL-6 Bauform wird diese Vision Wirklichkeit. Dieses kleine, aber leistungsstarke Bauteil ist der Schlüssel zu saubereren, sichereren und effizienteren elektronischen Designs.

Der IL 250 VIS ist mehr als nur ein Optokoppler; er ist ein Tor zu neuen Möglichkeiten in der Elektronikentwicklung. Egal, ob Sie ein erfahrener Ingenieur, ein engagierter Bastler oder ein neugieriger Student sind, der IL 250 VIS bietet Ihnen die Werkzeuge, um Ihre Projekte auf das nächste Level zu heben. Tauchen Sie ein in die Welt der galvanischen Trennung und entdecken Sie die Vielseitigkeit dieses außergewöhnlichen Bauteils.

Was macht den IL 250 VIS so besonders?

Der IL 250 VIS zeichnet sich durch seine robuste Bauweise, seine hohe Isolationsspannung und seine zuverlässige Performance aus. Er kombiniert einen Infrarot emittierenden Dioden (IRED) Eingang mit einem Silizium-Phototransistor-Ausgang. Diese Kombination ermöglicht die Übertragung von Signalen zwischen zwei Schaltungen, die elektrisch voneinander getrennt sind. Das bedeutet, dass keine direkte elektrische Verbindung besteht, wodurch das Risiko von Kurzschlüssen, Überspannungen und anderen potenziell schädlichen Ereignissen minimiert wird.

Die DIL-6 Bauform (Dual In-Line Package mit 6 Pins) sorgt für eine einfache Integration in bestehende Schaltungen und Prototypen. Die standardisierte Pinbelegung ermöglicht eine schnelle und unkomplizierte Verdrahtung auf Lochrasterplatinen oder in professionellen Leiterplattenlayouts. Das spart Zeit und reduziert das Risiko von Fehlern.

Aber die wahren Stärken des IL 250 VIS liegen in seinen vielfältigen Anwendungsmöglichkeiten. Er findet Einsatz in:

• Industriellen Steuerungen: Schützen Sie Ihre empfindlichen Steuerungssysteme vor Störungen und Überspannungen aus der Leistungselektronik.
• Netzteilen: Sorgen Sie für eine sichere und zuverlässige Trennung zwischen der Netzseite und der Niederspannungsseite.
• Medizintechnik: Gewährleisten Sie höchste Sicherheitsstandards in Geräten, die direkten Kontakt mit Patienten haben.
• Audio- und Videogeräten: Vermeiden Sie Brummschleifen und verbessern Sie die Signalqualität durch galvanische Trennung.
• Mikrocontroller-Anwendungen: Schützen Sie Ihre Mikrocontroller vor externen Einflüssen und ermöglichen Sie die Kommunikation mit Hochvolt-Schaltungen.

Der IL 250 VIS ist somit ein echtes Multitalent, das in keiner gut sortierten Elektronikwerkstatt fehlen sollte. Er ist das unsichtbare Sicherheitsnetz, das Ihre Schaltungen schützt und Ihnen die Freiheit gibt, innovative und zuverlässige Produkte zu entwickeln.

Technische Daten im Überblick

Um Ihnen einen detaillierten Einblick in die Leistungsfähigkeit des IL 250 VIS zu geben, hier eine Übersicht der wichtigsten technischen Daten:

Parameter	Wert
Vorwärtsspannung (VF)	Typischerweise 1.2 V
Vorwärtsstrom (IF)	Typischerweise 10 mA
Isolationsspannung (VISO)	Bis zu 5 kV
Stromübertragungsverhältnis (CTR)	Typischerweise 50% – 600% (abhängig vom Betriebspunkt)
Betriebstemperaturbereich	-55°C bis +100°C
Gehäuseform	DIL-6 (Dual In-Line Package, 6 Pins)
Anstiegszeit (tr)	Typischerweise 2 µs
Fallzeit (tf)	Typischerweise 2 µs

Hinweis: Die genauen Werte können je nach Hersteller und Charge variieren. Bitte konsultieren Sie das Datenblatt des jeweiligen Herstellers für detaillierte Informationen.

Die Vorteile des IL 250 VIS auf einen Blick

• Galvanische Trennung: Schützt Ihre Schaltungen vor Überspannungen und Kurzschlüssen.
• Hohe Isolationsspannung: Bietet eine sichere Trennung zwischen Hochvolt- und Niedervoltbereichen.
• Einfache Integration: Die DIL-6 Bauform ermöglicht eine schnelle und unkomplizierte Verdrahtung.
• Vielseitige Anwendungsmöglichkeiten: Geeignet für eine Vielzahl von Elektronikprojekten.
• Zuverlässige Performance: Garantiert eine stabile und konsistente Signalübertragung.
• Kompakte Bauform: Spart Platz auf der Leiterplatte.
• Lange Lebensdauer: Sorgt für eine langfristige Zuverlässigkeit Ihrer Schaltungen.

Anwendungsbeispiele, die begeistern

Lassen Sie sich von einigen inspirierenden Anwendungsbeispielen für den IL 250 VIS Optokoppler inspirieren:

• Entwicklung eines isolierten RS-485 Kommunikationsinterfaces: Bauen Sie ein robustes und störungsfreies Kommunikationssystem für industrielle Anwendungen.
• Steuerung eines Hochvolt-Motors mit einem Mikrocontroller: Realisieren Sie eine sichere und präzise Motorsteuerung, ohne Ihren Mikrocontroller zu gefährden.
• Aufbau eines galvanisch getrennten Audioverstärkers: Eliminieren Sie Brummschleifen und genießen Sie einen klaren und unverfälschten Klang.
• Entwicklung eines medizinischen Geräts mit Patientensicherheit: Erfüllen Sie die höchsten Sicherheitsstandards und schützen Sie Ihre Patienten vor elektrischen Schlägen.
• Bau eines isolierten DALI-Bus Systems: Bauen Sie ein robustes und störungsfreies System zur Steuerung von Beleuchtung.

Diese Beispiele sind nur der Anfang. Mit dem IL 250 VIS sind Ihrer Kreativität keine Grenzen gesetzt. Nutzen Sie seine vielfältigen Möglichkeiten, um innovative und zukunftsweisende Elektronikprojekte zu realisieren.

FAQ – Häufig gestellte Fragen zum IL 250 VIS

Hier finden Sie Antworten auf häufig gestellte Fragen zum IL 250 VIS Optokoppler:

1. Was bedeutet galvanische Trennung?
   Galvanische Trennung bedeutet, dass zwei Schaltungsteile elektrisch voneinander isoliert sind. Es besteht keine direkte leitende Verbindung zwischen ihnen. Die Signalübertragung erfolgt über ein isolierendes Medium, wie zum Beispiel Licht (beim Optokoppler).
2. Wie funktioniert ein Optokoppler?
   Ein Optokoppler besteht aus einer LED (Infrarotdiode) und einem lichtempfindlichen Halbleiterbauelement (z.B. Phototransistor). Die LED sendet Licht aus, wenn Strom durch sie fließt. Dieses Licht wird vom Phototransistor empfangen, wodurch dieser leitend wird und Strom fließen lässt. Auf diese Weise wird das Signal von einer Seite zur anderen übertragen, ohne dass eine elektrische Verbindung besteht.
3. Welchen Widerstand benötige ich für die LED im IL 250 VIS?
   Der Vorwiderstand für die LED wird berechnet, um den Strom durch die LED auf den empfohlenen Wert (typischerweise 10 mA) zu begrenzen. Die Formel lautet: R = (Vcc – Vf) / If, wobei Vcc die Versorgungsspannung, Vf die Vorwärtsspannung der LED (ca. 1.2V) und If der gewünschte Strom (z.B. 10mA) ist.
4. Kann ich den IL 250 VIS verwenden, um AC-Signale zu übertragen?
   Der IL 250 VIS ist primär für die Übertragung von DC-Signalen geeignet. Für AC-Signale kann eine Gleichrichtung und Filterung erforderlich sein, oder es sollten spezielle AC-Optokoppler in Betracht gezogen werden.
5. Was ist das Stromübertragungsverhältnis (CTR)?
   Das Stromübertragungsverhältnis (CTR) gibt an, wie effizient der Optokoppler den Strom von der Eingangsseite (LED) zur Ausgangsseite (Phototransistor) überträgt. Es wird als Verhältnis des Ausgangsstroms (Ic) zum Eingangsstrom (If) ausgedrückt: CTR = Ic / If. Ein höherer CTR bedeutet eine effizientere Übertragung.
6. Ist der IL 250 VIS ESD-empfindlich?
   Ja, wie die meisten Halbleiterbauelemente ist auch der IL 250 VIS ESD-empfindlich. Es sollten daher die üblichen ESD-Schutzmaßnahmen beim Umgang mit dem Bauteil beachtet werden, wie z.B. das Tragen eines Erdungsarmbands und die Verwendung von antistatischen Arbeitsflächen.
7. Wo finde ich das Datenblatt für den IL 250 VIS?
   Das Datenblatt für den IL 250 VIS kann in der Regel auf der Webseite des Herstellers oder über Suchmaschinen gefunden werden. Geben Sie einfach „IL 250 VIS Datenblatt“ in die Suchmaschine ein.

Wir hoffen, diese FAQ hat Ihre Fragen beantwortet. Wenn Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren!

Marke	Vishay
