IKZ75N65EH5 – Der Hochleistungs-IGBT-Transistor für anspruchsvolle Schaltanwendungen
Sie benötigen eine zuverlässige und effiziente Lösung für Ihre Hochfrequenz-Schaltanwendungen, sei es in industriellen Stromversorgungen, Umrichtern oder anspruchsvollen Motorsteuerungen? Der IKZ75N65EH5 ist die Antwort. Dieser N-Kanal-IGBT-Transistor wurde entwickelt, um höchste Leistungsparameter mit beeindruckender Effizienz zu vereinen und ist die ideale Wahl für Ingenieure und Entwickler, die kompromisslose Zuverlässigkeit und optimierte Energieumwandlung fordern.
Überlegene Performance für kritische Systeme
Der IKZ75N65EH5 hebt sich durch seine herausragenden technischen Spezifikationen von Standardlösungen ab. Mit einer Sperrspannung von 650V und einem Dauerstrom von 90A bewältigt dieser IGBT problemlos hohe Lasten und Spannungsspitzen. Seine Verlustleistung von 395W wurde durch fortschrittliche Chip-Architektur und optimiertes Package-Design auf ein Minimum reduziert. Dies resultiert in einer signifikant höheren Energieeffizienz und geringerer Wärmeentwicklung im Vergleich zu herkömmlichen IGBTs. Die TO-247-4 Gehäusebauform mit verbesserter thermischer Anbindung sorgt für exzellente Wärmeableitung und ermöglicht kompaktere Kühllösungen, was ihn zur überlegenen Wahl für Anwendungen macht, bei denen Platz und thermisches Management kritisch sind.
Kerntechnologie und Leistungsmerkmale
Die fortschrittliche Insulated Gate Bipolar Transistor (IGBT)-Technologie des IKZ75N65EH5 kombiniert die Vorteile von MOSFETs (schnelles Schalten, hohe Eingangsimpedanz) und Bipolartransistoren (hohe Strombelastbarkeit, geringe Sättigungsspannung). Dies ermöglicht eine schnelle Schaltfrequenz bei gleichzeitig niedrigen Leitungsverlusten. Die Optimierung des Gatetreibers und der interne Aufbau minimieren Schaltverluste, was besonders bei hohen Frequenzen entscheidend für die Effizienz ist.
- Hohe Stromtragfähigkeit: 90A Dauerstrom für anspruchsvolle Lasten.
- Hohe Spannungsfestigkeit: 650V bieten ausreichende Reserve für netzseitige Anwendungen und Überspannungsschutz.
- Geringe Verlustleistung: 395W Nennverlustleistung, optimiert für höchste Effizienz.
- Schnelle Schaltgeschwindigkeit: Ermöglicht höhere Frequenzen und kompaktere Designs von Schaltnetzteilen und Umrichtern.
- Verbesserte thermische Eigenschaften: Das TO-247-4 Package garantiert eine effiziente Wärmeabfuhr.
- N-Kanal-Konfiguration: Standard für die meisten modernen Schaltungsdesigns.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Transistortyp | IGBT (Insulated Gate Bipolar Transistor) | Kombiniert Vorteile von MOSFETs und Bipolartransistoren für hohe Leistung und Effizienz bei schnellem Schalten. |
| Kanal | N-Kanal | Standardkonfiguration, universell einsetzbar in den meisten Leistungselektronik-Schaltungen. |
| Maximale Sperrspannung (VCES) | 650 V | Bietet umfangreiche Reserven für netzseitige Anwendungen, weiche Schaltvorgänge und Schutz vor Spannungsspitzen. |
| Dauerstrom (IC bei 25°C) | 90 A | Ermöglicht den Einsatz in Hochleistungsanwendungen mit hoher Leistungsdichte. |
| Maximale Verlustleistung (Ptot bei 25°C) | 395 W | Hohe Verlustleistungskapazität bei gleichzeitig optimiertem Wirkungsgrad, was zu weniger Wärme und höherer Zuverlässigkeit führt. |
| Gehäuse | TO-247-4 | Robuste Bauform mit guter thermischer Anbindung für effiziente Wärmeableitung und einfache Montage. Die 4 Pins ermöglichen oft eine verbesserte Steuerung und Rückmeldung. |
| Sättigungsspannung (VCE(sat)) | Typisch < 2.0 V bei 90 A (herstellerabhängige Angabe) | Niedrige Sättigungsspannung minimiert Leitungsverluste und reduziert die Wärmeentwicklung, was die Effizienz steigert. |
| Schaltfrequenz | Optimiert für mittlere bis hohe Frequenzen (typisch > 20 kHz) | Geeignet für moderne Schaltnetzteile, Frequenzumrichter und PFC-Schaltungen, die hohe Effizienz und kompakte Bauformen erfordern. |
Anwendungsbereiche – Wo der IKZ75N65EH5 glänzt
Der IKZ75N65EH5 ist prädestiniert für eine Vielzahl von Hochleistungs- und Effizienz-kritischen Anwendungen:
- Industrielle Stromversorgungen: Für Netzteile mit hoher Leistungsdichte, wie sie in der Automatisierungstechnik, Telekommunikation und Datencentern benötigt werden.
- Frequenzumrichter und Motorsteuerungen: In Systemen zur Steuerung von Elektromotoren, wo schnelle Schaltvorgänge und hohe Effizienz für Leistungsoptimierung und Energieeinsparung sorgen.
- Photovoltaik-Wechselrichter: Zur Umwandlung von Gleichstrom in Wechselstrom mit minimalen Verlusten, was den Ertrag Ihrer Solaranlage maximiert.
- Schweißgeräte und Induktionsheizungen: Wo hohe Ströme und Spannungen sicher und effizient geschaltet werden müssen.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Für zuverlässige Energieversorgung in kritischen Infrastrukturen.
- Audio-Verstärker der Klasse D: Ermöglicht kompakte und energieeffiziente Designs mit hoher Klangqualität.

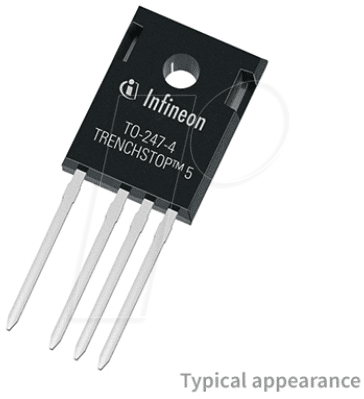

Vorteile der TO-247-4 Gehäusebauform
Das TO-247-4 Gehäuse, in dem der IKZ75N65EH5 gefertigt wird, ist eine Schlüsselkomponente für seine überlegene Leistung. Diese Standard- aber hochentwickelte Gehäuseform bietet eine robuste mechanische Integrität und exzellente thermische Eigenschaften. Die vier Anschlusspins sind hierbei von besonderer Bedeutung:
- Effiziente Wärmeableitung: Das Gehäusematerial und die interne Konstruktion sind darauf ausgelegt, die im Transistor entstehende Wärme schnell und effektiv an den Kühlkörper abzuführen. Dies ist entscheidend, um thermische Überlastung zu vermeiden und die Lebensdauer des Bauteils zu verlängern.
- Verbesserte elektrische Anbindung: Die zusätzliche Pin-Konfiguration im TO-247-4 Design ermöglicht oft eine optimierte Anbindung für Gate- und Emitter-Leiterbahnen. Dies reduziert parasitäre Induktivitäten und Kapazitäten, was zu schnelleren und saubereren Schaltübergängen führt.
- Einfache Montage: Trotz seiner Leistungsfähigkeit ist das TO-247-4 Gehäuse für die Integration in standardisierte Leiterplattenlayouts und Kühlkörpermontagesysteme konzipiert, was die Entwicklungs- und Produktionszeit verkürzt.
- Hohe Strombelastbarkeit der Anschlüsse: Die Pins sind für die hohen Ströme ausgelegt, die durch den Transistor fließen, und gewährleisten eine zuverlässige Verbindung auch unter maximaler Last.
FAQ – Häufig gestellte Fragen zu IKZ75N65EH5 – IGBT-Transistor, N-CH, 650V, 90A, 395W, TO-247-4
Was ist die primäre Anwendung für den IKZ75N65EH5?
Der IKZ75N65EH5 ist primär für Hochfrequenz-Schaltanwendungen konzipiert, insbesondere in industriellen Stromversorgungen, Frequenzumrichtern, Motorsteuerungen und Photovoltaik-Wechselrichtern, wo hohe Effizienz und Zuverlässigkeit gefordert sind.
Warum ist eine Sperrspannung von 650V wichtig?
Eine Sperrspannung von 650V bietet eine signifikante Reserve für Anwendungen, die mit Netzspannungen arbeiten, und schützt den Transistor vor transienten Überspannungen. Dies erhöht die Systemzuverlässigkeit und erlaubt flexiblere Designs.
Wie unterscheidet sich die Verlustleistung von 395W von anderen IGBTs?
Eine Nennverlustleistung von 395W in Kombination mit dem effizienten Design des IKZ75N65EH5 bedeutet, dass das Bauteil eine sehr hohe Effizienz aufweist. Es kann hohe Ströme und Spannungen bewältigen, während die interne Wärmeentwicklung im Vergleich zu weniger leistungsfähigen Bauteilen minimiert wird, was zu geringeren Kühlungsanforderungen führt.
Ist das TO-247-4 Gehäuse für jede Anwendung geeignet?
Das TO-247-4 Gehäuse ist ideal für Anwendungen, die eine gute thermische Ableitung und eine robuste mechanische Konstruktion erfordern. Es ist ein Standard für viele Hochleistungs-Halbleiter und lässt sich gut in bestehende Kühlsysteme integrieren.
Welche Vorteile bietet die N-Kanal-Konfiguration?
Die N-Kanal-Konfiguration ist die am weitesten verbreitete und oft die effizienteste Wahl für die meisten modernen Leistungselektronik-Schaltungen. Sie ermöglicht einfachere Ansteuerungsschaltungen und eine bessere Performance im Vergleich zu P-Kanal-Varianten.
Benötige ich spezielle Ansteuerschaltungen für diesen IGBT?
Obwohl IGBTs eine Gate-Ansteuerung benötigen, die denen von MOSFETs ähnelt, sollten Sie immer das Datenblatt für spezifische Ansteuerungsanforderungen konsultieren. Die schnelle Schaltgeschwindigkeit dieses IGBTs kann von optimierten Gate-Treibern profitieren, um Schaltverluste zu minimieren.
Wie kann ich die Lebensdauer des IKZ75N65EH5 maximieren?
Die Lebensdauer eines IGBTs wird maßgeblich durch seine Betriebstemperatur beeinflusst. Stellen Sie sicher, dass eine ausreichende Kühlung gewährleistet ist, die Betriebsgrenzen (Strom, Spannung) eingehalten werden und dass die Ansteuerungsschaltung sauber und stabil ist.
