IKW 25N120 – IGBT-Transistor für Höchstleistung in anspruchsvollen Anwendungen
Benötigen Sie eine zuverlässige und leistungsstarke Lösung für Ihre Hochspannungs- und Hochstromanwendungen? Der IKW 25N120 IGBT-Transistor wurde entwickelt, um höchste Effizienz und Zuverlässigkeit in industriellen Stromversorgungen, Motorsteuerungen und anspruchsvollen Schaltnetzteilen zu gewährleisten. Dieser Transistor ist die ideale Wahl für Ingenieure und Entwickler, die eine kompromisslose Performance und Langlebigkeit ihrer elektronischen Komponenten fordern.
Überlegene Leistung und Robustheit
Der IKW 25N120 repräsentiert die Spitze der Insulated Gate Bipolar Transistor (IGBT) Technologie und bietet signifikante Vorteile gegenüber herkömmlichen Halbleiterlösungen. Seine N-Kanal-Konfiguration in Verbindung mit einer Nennspannung von 1200V und einem Dauerstrom von 50A ermöglicht den Einsatz in Umgebungen, die extreme Belastungen darstellen. Die hohe Verlustleistung von 349W unterstreicht seine Fähigkeit, intensive thermische Herausforderungen zu meistern, was ihn zu einer überlegenen Wahl für Anwendungen macht, bei denen Effizienz und Zuverlässigkeit entscheidend sind.
Hauptvorteile des IKW 25N120
- Hohe Spannungsfestigkeit: Mit 1200V Nennspannung ist dieser IGBT-Transistor perfekt für Anwendungen geeignet, die hohe Isolationsanforderungen stellen, wie z.B. in der Energieumwandlung und der industriellen Automatisierung.
- Signifikante Stromtragfähigkeit: Die 50A Dauerstrombelastbarkeit ermöglicht den Einsatz in leistungsstarken Systemen, wo eine hohe Stromstärke effizient geschaltet werden muss.
- Optimierte Verlustleistung: Die Fähigkeit, bis zu 349W zu verarbeiten, zeugt von seiner hohen Effizienz und minimiert Wärmeentwicklung, was die Lebensdauer und Zuverlässigkeit des Gesamtsystems erhöht.
- Schnelle Schaltgeschwindigkeiten: Bietet schnelle An- und Abschaltzeiten, was für eine höhere Systemfrequenz und geringere Schaltverluste in Pulsweitenmodulations-Anwendungen (PWM) entscheidend ist.

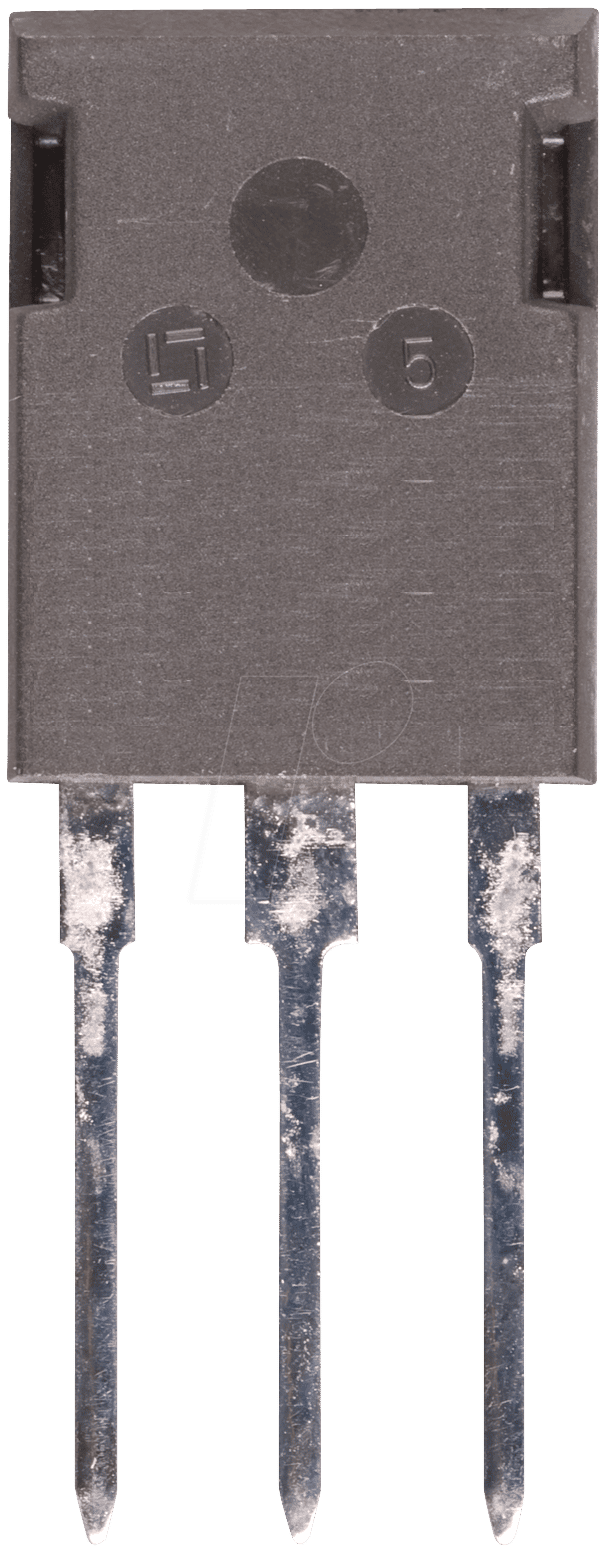

- Robustes TO-247 Gehäuse: Das Standard-TO-247-Gehäuse gewährleistet eine einfache Montage, gute Wärmeableitung und hohe mechanische Stabilität, was es zu einer bewährten Lösung für industrielle Umgebungen macht.
- Geringer Emitter-Sättigungsspannung (Vcesat): Eine niedrige Vcesat minimiert Leitungsverluste, was zu einer höheren Gesamteffizienz und reduzierten Kühlungsanforderungen führt.
- Breiter Betriebstemperaturbereich: Konzipiert für den Einsatz unter variierenden Umweltbedingungen, bietet dieser Transistor zuverlässige Leistung über einen weiten Temperaturbereich.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Insulated Gate Bipolar Transistor (IGBT) |
| Konfiguration | N-Kanal |
| Maximale Sperrspannung (Vces) | 1200 V |
| Dauer-Kollektorstrom (Ic) bei 25°C | 50 A |
| Maximale Verlustleistung (Ptot) bei 25°C | 349 W |
| Gehäuseform | TO-247 |
| Typische Schaltfrequenz | Bis zu 100 kHz (abhängig von Anwendung und Kühlung) |
| Typische Emitter-Sättigungsspannung (Vcesat) | Niedrig, optimiert für Effizienz |
| Gate-Ladeschaltung | Optimiert für schnelle Schaltvorgänge |
| Anwendungsbereiche | Industrielle Stromversorgungen, Motorsteuerungen, Frequenzumrichter, Schweißgeräte, Wechselrichter, USV-Systeme |
Anwendungsbereiche und Einsatzszenarien
Der IKW 25N120 IGBT-Transistor ist aufgrund seiner herausragenden elektrischen Eigenschaften und robusten Bauweise für eine Vielzahl von anspruchsvollen industriellen Applikationen prädestiniert. Seine Fähigkeit, hohe Spannungen und Ströme effizient zu schalten, macht ihn zu einer idealen Komponente in:
- Industriellen Stromversorgungen: Gewährleistet stabile und effiziente Stromversorgung in Produktionsanlagen und Rechenzentren.
- Motorsteuerungen: Ermöglicht präzise und reaktionsschnelle Steuerung von Elektromotoren in Fertigungsstraßen, Fördertechnik und Robotik.
- Frequenzumrichtern: Zentraler Bestandteil für die Steuerung der Drehzahl von Asynchronmotoren in Pumpen, Lüftern und vielen anderen industriellen Anwendungen.
- Schweißgeräten: Bietet die notwendige Leistungsfähigkeit und Schaltgeschwindigkeit für moderne Schweißinverter.
- Wechselrichtern und Solareinspeisern: Unverzichtbar für die effiziente Umwandlung von Gleichstrom in Wechselstrom und die Einspeisung von Solarstrom ins Netz.
- Unterbrechungsfreien Stromversorgungen (USV): Sorgt für eine nahtlose und zuverlässige Stromversorgung im Falle eines Netzausfalls.
- Induktionsheizungen: Effiziente Erzeugung hoher Frequenzen für industrielle Erwärmungsprozesse.
Materialien und Konstruktionsmerkmale für Langlebigkeit
Die Zuverlässigkeit des IKW 25N120 wird durch die Auswahl hochwertiger Materialien und eine durchdachte Konstruktion im TO-247-Gehäuse sichergestellt. Die Halbleiterschaltung im Inneren ist optimiert für eine minimale Verlustleistung und eine hohe Robustheit gegenüber transienten Überlastungen. Die Verwendung von hochwertigen Isolationsmaterialien gewährleistet die notwendige Sicherheit bei hohen Spannungen. Das Metallgehäuse mit integrierter Befestigungsbohrung ermöglicht eine direkte Montage auf Kühlkörpern, was eine effektive Wärmeableitung fördert. Diese Konstruktionsmerkmale sind entscheidend für die Langzeitstabilität und die Vermeidung von vorzeitigem Bauteilversagen in industriellen Umgebungen, wo Ausfallzeiten kostspielig sind.
Optimierung für Effizienz und Zuverlässigkeit
Im Vergleich zu herkömmlichen bipolaren Transistoren oder MOSFETs bietet der IGBT eine überlegene Kombination aus hoher Spannungsfestigkeit und guter Stromtragfähigkeit bei gleichzeitig geringen Schaltverlusten. Der IKW 25N120 nutzt diese Vorteile voll aus, indem er eine optimierte Gate-Struktur und optimierte interne Widerstände aufweist. Dies führt zu einer schnelleren Reaktion auf Gate-Signale und minimiert die Energie, die während des Schaltvorgangs verloren geht. Die geringe Emitter-Sättigungsspannung (Vcesat) reduziert die Leitungsverluste, selbst bei hohen Strömen, was sich direkt in einer höheren Gesamteffizienz des Systems und geringeren Kühlungsanforderungen niederschlägt. Diese Merkmale sind integraler Bestandteil des Designs, um eine überlegene Leistung und verlängerte Lebensdauer zu garantieren.
FAQ – Häufig gestellte Fragen zu IKW 25N120 – IGBT-Transistor, N-CH, 1200V, 50A, 349W, TO-247
Was sind die Hauptanwendungsbereiche für den IKW 25N120?
Der IKW 25N120 eignet sich hervorragend für industrielle Anwendungen, die hohe Spannungen und Ströme erfordern, wie z.B. in Motorsteuerungen, Frequenzumrichtern, industriellen Stromversorgungen, Schweißgeräten und Wechselrichtern.
Welche Vorteile bietet das TO-247-Gehäuse?
Das TO-247-Gehäuse ist ein Industriestandard, der eine einfache Montage, gute elektrische Isolation und vor allem eine ausgezeichnete Wärmeableitung ermöglicht, was für die Leistungsfähigkeit und Langlebigkeit des Transistors entscheidend ist.
Wie wirkt sich die hohe Verlustleistung von 349W aus?
Eine hohe Verlustleistung von 349W bedeutet, dass der Transistor in der Lage ist, eine erhebliche Menge an Energie zu verarbeiten, ohne übermäßig heiß zu werden. Dies führt zu höherer Effizienz, reduziertem Kühlungsaufwand und einer längeren Lebensdauer der Komponente und des Gesamtsystems.
Ist der IKW 25N120 für Hochfrequenzanwendungen geeignet?
Ja, der IKW 25N120 bietet schnelle Schaltgeschwindigkeiten, was ihn für Anwendungen mit Pulsweitenmodulation (PWM) und Frequenzen bis zu etwa 100 kHz geeignet macht, abhängig von der spezifischen Schaltung und den Kühlbedingungen.
Was bedeutet N-Kanal-Konfiguration?
Die N-Kanal-Konfiguration beschreibt den Typ des Transistors, bei dem der Stromfluss durch Elektronen in einem Kanal aus N-dotiertem Halbleitermaterial erfolgt. Dies ist die gängigste Konfiguration für Hochleistungs-IGBTs.
Welche Schutzfunktionen sind typischerweise mit diesem Transistor implementiert?
Obwohl keine spezifischen Schutzschaltungen im Namen aufgeführt sind, verfügen moderne IGBTs wie der IKW 25N120 in der Regel über interne Schutzmechanismen gegen Überstrom, Überspannung und Übertemperatur, um die Zuverlässigkeit zu gewährleisten. Die genauen Spezifikationen hierfür sind im Datenblatt des Herstellers zu finden.
Wie wichtig ist die Wahl des richtigen Kühlkörpers für diesen Transistor?
Die Wahl eines geeigneten Kühlkörpers ist absolut entscheidend. Angesichts der hohen Leistungsfähigkeit des IKW 25N120 ist eine effektive Wärmeableitung unerlässlich, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten und eine maximale Leistung und Lebensdauer zu gewährleisten.
