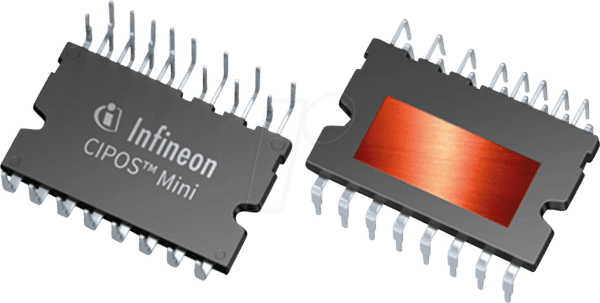

Leistungsstarke Energieumwandlung mit dem IKCM20L60GD – IPM CIPOS MINI IGBT-Modul
Dieses IKCM20L60GD – IPM CIPOS MINI IGBT-Modul wurde entwickelt, um komplexe Schaltanforderungen in modernen elektronischen Systemen effizient und zuverlässig zu bewältigen. Es ist die ideale Lösung für Ingenieure und Entwickler, die eine integrierte und leistungsstarke Komponente für ihre anspruchsvollen Anwendungen im Bereich der Leistungselektronik benötigen, wo Platzersparnis und hohe Effizienz entscheidend sind.
Herausragende Leistungsmerkmale und Vorteile
Das IKCM20L60GD – IPM CIPOS MINI IGBT-Modul zeichnet sich durch seine fortschrittliche CIPOS MINI-Technologie aus, die eine signifikante Verbesserung gegenüber diskreten IGBT-Lösungen darstellt. Es kombiniert einen Hochleistungs-IGBT mit einem fortschrittlichen Treiberschaltkreis in einem einzigen kompakten Gehäuse, was zu einer optimierten Leistung, geringeren EMI und einer vereinfachten Schaltungsentwicklung führt.
- Integrierte Leistungsschaltung: Die Kombination aus IGBT und Treiberschaltung minimiert externe Komponenten, reduziert die Leiterplattengröße und vereinfacht das Design, was zu schnelleren Entwicklungszyklen führt.
- Hohe Effizienz: Optimierte Schaltcharakteristiken und geringe Verluste sorgen für eine überragende Energieeffizienz, was besonders in stromsparenden und energiebewussten Anwendungen von Bedeutung ist.
- Kompakte Bauform: Das MDIP-24-Gehäuse bietet eine hohe Leistungsdichte und ermöglicht den Einsatz in Umgebungen mit begrenztem Platzangebot, ohne Kompromisse bei der Leistung einzugehen.
- Robustheit und Zuverlässigkeit: Die fortschrittliche Siliziumtechnologie und das sorgfältig entwickelte Gehäuse gewährleisten eine hohe Betriebssicherheit und Langlebigkeit unter anspruchsvollen Betriebsbedingungen.
- Verbesserte EMI-Performance: Die integrierte Bauweise und optimierte Leiterbahnführung innerhalb des Moduls reduzieren parasitäre Induktivitäten und tragen so zu einer verbesserten elektromagnetischen Verträglichkeit bei.
- Schnelle Schaltgeschwindigkeit: Die IGBT-Technologie ermöglicht schnelle Schaltübergänge, was für PWM-Anwendungen und die Maximierung der Systemeffizienz unerlässlich ist.
Technische Spezifikationen und Anwendungsgebiete
Das IKCM20L60GD – IPM CIPOS MINI IGBT-Modul ist mit einer Nennspannung von 600V und einem Dauerstrom von 20A spezifiziert. Diese Parameter prädestinieren es für eine Vielzahl von leistungselektronischen Anwendungen, bei denen eine präzise und effiziente Steuerung von Wechselrichtern, Stromversorgungen und Motorantrieben erforderlich ist.
Umfassende Leistungsübersicht
Die technische Auslegung des IKCM20L60GD – IPM CIPOS MINI IGBT-Moduls legt den Fokus auf maximale Performance bei gleichzeitig hoher Zuverlässigkeit. Die IGBT-Technologie bietet im Vergleich zu herkömmlichen MOSFETs eine höhere Spannungsfestigkeit und Robustheit, was sie zur ersten Wahl für anspruchsvolle Hochspannungsanwendungen macht. Der integrierte Treiberschaltkreis vereinfacht die Ansteuerung erheblich und schützt die empfindlichen IGBT-Transistoren vor Überspannungen und Kurzschlüssen.
Optimierung für kritische Anwendungen
Die Entwicklungsingenieure von Infineon Technologies (Hersteller der CIPOS-Technologie) haben bei der Konzeption des IKCM20L60GD – IPM CIPOS MINI IGBT-Moduls besonderen Wert auf die Reduzierung von Schaltverlusten und die Verbesserung der thermischen Performance gelegt. Dies wird durch eine fortschrittliche Chip-Architektur und eine optimierte interne Verdrahtung erreicht. Die geringe induktive Kopplung innerhalb des Moduls trägt zu einer verringerten Spannungsspitze während des Ausschaltvorgangs bei, was wiederum die Anforderungen an externe Snubber-Schaltungen reduziert und die Gesamteffizienz des Systems steigert.
Breites Einsatzspektrum in der Leistungselektronik
Das IKCM20L60GD – IPM CIPOS MINI IGBT-Modul findet breite Anwendung in verschiedenen Bereichen der modernen Elektronik. Seine Fähigkeit, hohe Spannungen zu schalten und gleichzeitig einen signifikanten Stromfluss zu bewältigen, macht es zu einer idealen Komponente für:
- Industrielle Motorantriebe: Zur präzisen und energieeffizienten Steuerung von Elektromotoren in Produktionsanlagen, Robotik und Fördertechnik.
- USV-Systeme (Unterbrechungsfreie Stromversorgungen): Für die Umwandlung und Regelung von Gleich- und Wechselspannung zur Sicherstellung einer kontinuierlichen Stromversorgung kritischer Systeme.
- Netzteile und Stromversorgungen: Insbesondere in Hochfrequenz- und Schaltnetzteilen, wo Effizienz und Leistungsdichte entscheidend sind.
- Erneuerbare Energien: In Wechselrichtern für Photovoltaik- und Windkraftanlagen zur Umwandlung von Gleichstrom in netzkonformen Wechselstrom.
- Klimaanlagen und Wärmepumpen: Zur Steuerung von Kompressoren und Lüftern, was zu einer verbesserten Energieeffizienz und präzisen Temperaturregelung führt.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Modul-Typ | IPM CIPOS MINI IGBT-Modul |
| Hersteller-Artikelnummer | IKCM20L60GD |
| Spannungsfestigkeit (Vds/Vce) | 600V (typisch für IGBT-Anwendungen dieser Klasse) |
| Dauerstrom (Id/Ic) | 20A |
| Gehäusetyp | MDIP-24 |
| Integrierte Funktionen | Hochleistungs-IGBT, integrierter Treiberschaltkreis, Schutzfunktionen |
| Anwendungsfokus | Leistungselektronik, Motorantriebe, Netzteile, Wechselrichter |
| Vorteile der CIPOS MINI-Technologie | Hohe Leistungsdichte, verbesserte EMI, vereinfachtes Design, hohe Effizienz |
| Thermische Performance | Optimiert für effektive Wärmeableitung zur Gewährleistung von Zuverlässigkeit unter Last. Die Gehäusekonstruktion unterstützt eine effiziente Montage auf Kühlkörpern. |
| Anschlusstyp | Durchsteckmontage (Through-Hole) mit 24 Pins für robuste und zuverlässige Verbindungen. |
FAQ – Häufig gestellte Fragen zu IKCM20L60GD – IPM CIPOS MINI IGBT-Modul, 600V, 20A, MDIP-24
Was ist die Hauptfunktion des IKCM20L60GD – IPM CIPOS MINI IGBT-Moduls?
Das IKCM20L60GD – IPM CIPOS MINI IGBT-Modul dient als integrierte Schaltungseinheit für die effiziente Umwandlung und Steuerung von elektrischer Energie. Es kombiniert Leistungstransistoren (IGBTs) mit ihren Ansteuerelektroniken, um hohe Spannungen und Ströme präzise zu schalten und zu regeln, was es ideal für Motorantriebe, Netzteile und Wechselrichter macht.
Warum ist die CIPOS MINI-Technologie vorteilhaft gegenüber herkömmlichen IGBTs?
Die CIPOS MINI-Technologie integriert den IGBT und den Gate-Treiber in einem einzigen kompakten Gehäuse. Dies reduziert die Anzahl externer Komponenten, vereinfacht das Schaltungsdesign, minimiert parasitäre Induktivitäten und verbessert die elektromagnetische Verträglichkeit (EMI) und thermische Performance. Das Ergebnis ist eine höhere Leistungsdichte und Zuverlässigkeit.
Für welche Art von Anwendungen ist dieses Modul am besten geeignet?
Dieses Modul ist ideal für Anwendungen, die hohe Spannungsfestigkeit (600V) und einen Dauerstrom von 20A erfordern, wie z.B. industrielle Motorantriebe, unterbrechungsfreie Stromversorgungen (USV), Netzteile, Wechselrichter für erneuerbare Energien sowie Heizungs-, Lüftungs- und Klimatechnik (HLK).
Welche Schutzfunktionen sind in diesem Modul integriert?
Typischerweise integrieren IPMs wie das IKCM20L60GD fortschrittliche Schutzschaltungen, darunter Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz. Diese Mechanismen gewährleisten den sicheren Betrieb und erhöhen die Lebensdauer des Moduls sowie des Gesamtsystems.
Wie wird das Modul am besten auf einem Kühlkörper montiert?
Für eine optimale thermische Performance sollte das Modul mit einer geeigneten Wärmeleitpaste auf einer sauberen und ebenen Oberfläche eines ausreichend dimensionierten Kühlkörpers montiert werden. Eine gleichmäßige Druckverteilung und die Beachtung der Herstellervorgaben für die Befestigungsschrauben sind entscheidend.
Unterstützt das Modul pulsweitenmodulierte (PWM) Ansteuerungen?
Ja, IGBT-Module, insbesondere solche mit integrierten Treibern, sind hervorragend für den Einsatz in pulsweitenmodulierten (PWM) Ansteuerungen geeignet. Die schnelle Schaltgeschwindigkeit des IGBT und die präzise Ansteuerung durch den integrierten Treiber ermöglichen eine effiziente und genaue Regelung von Ausgangssignalen für Motorsteuerung und Stromversorgung.
Welche Spannungs- und Stromtoleranzen sind bei diesem Modul zu erwarten?
Die Nennwerte von 600V und 20A geben die spezifizierten Betriebsgrenzen an. Innerhalb dieser Grenzen sind die Module für eine hohe Zuverlässigkeit und Effizienz ausgelegt. Die genauen Toleranzen und Leistungsparameter sind detailliert in den technischen Datenblättern des Herstellers aufgeführt und sollten für präzise Designentscheidungen konsultiert werden.
