Präzise Fehlersuche und schnelle Verifikation in Netzwerken mit dem ID TK TNPR2 – Tongenerator-Set Tone&Probe II

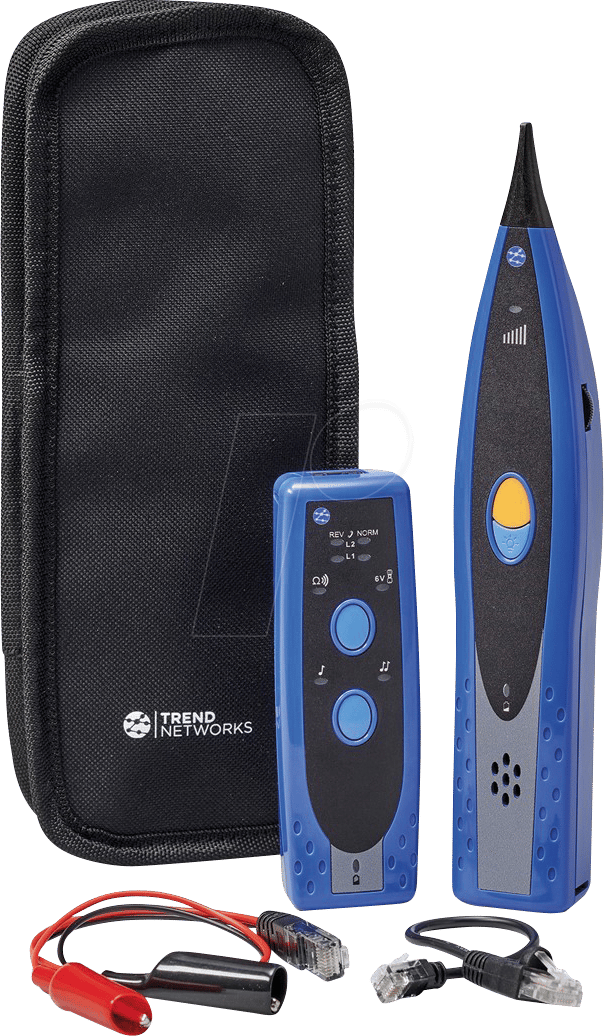

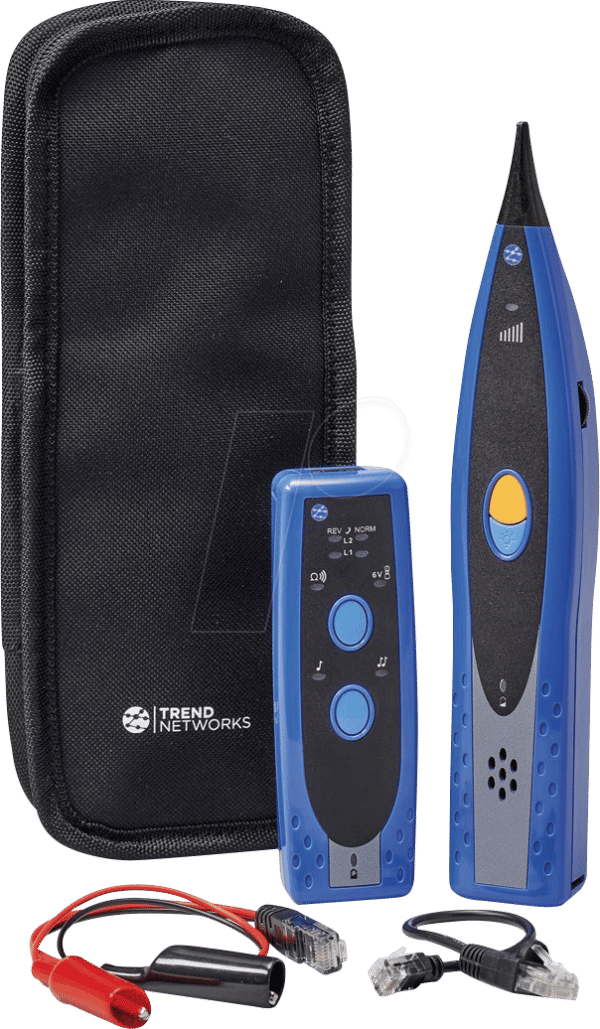

Das ID TK TNPR2 – Tongenerator-Set Tone&Probe II, bestehend aus Sender und Empfänger, ist die unverzichtbare Lösung für Netzwerktechniker, Systemadministratoren und alle, die eine zuverlässige Methode zur Lokalisierung von Kabeln und zur Überprüfung von Verbindungen benötigen. Dieses Set adressiert die Herausforderung zeitaufwendiger und fehleranfälliger manueller Kabelsuche, indem es eine effiziente und präzise Methode zur Identifizierung und Verifikation von Leitungen bietet.
Warum das ID TK TNPR2 die überlegene Wahl ist
Im Gegensatz zu einfachen Kabeltestern, die lediglich eine durchgehende Verbindung bestätigen, ermöglicht das Tone&Probe II Set eine klare akustische und visuelle Ortung einzelner Kabel in komplexen Installationen. Die Kombination aus Ton-Sender und induktivem Ton-Empfänger bietet eine beispiellose Präzision, die Fehlerquellen minimiert und die Effizienz Ihrer Arbeit signifikant steigert. Die robusten Gehäuse und die durchdachte Ergonomie garantieren Langlebigkeit und komfortable Handhabung auch unter anspruchsvollen Einsatzbedingungen.
Kernfunktionen und technische Exzellenz
Das Herzstück des ID TK TNPR2 bildet der Tongenerator-Sender, der ein starkes, wählbares Tonsignal über eine Leitung sendet. Dieses Signal wird dann vom hochentwickelten Ton-Empfänger präzise detektiert. Die induktive Kopplung des Empfängers macht direkten Kontakt unnötig und ermöglicht das Durchdringen von Isolationen und Kabelummantelungen. Die präzise einstellbare Empfindlichkeit des Empfängers erlaubt die Feinortung selbst in dichten Kabelbündeln.
- Signalvielfalt: Der Sender bietet unterschiedliche Tonsignale zur einfacheren Unterscheidung bei der Verfolgung mehrerer Leitungen.
- Hohe Reichweite: Ermöglicht die Lokalisierung von Kabeln über beachtliche Distanzen, selbst in großflächigen Installationen.
- Robustes Design: Gefertigt für den professionellen Einsatz, widerstandsfähig gegen mechanische Beanspruchung und Umwelteinflüsse.
- Benutzerfreundliche Bedienung: Intuitive Schalter und Anzeigen für schnelle Inbetriebnahme und effektive Nutzung.
- Energieeffizienz: Langlebige Batterien sorgen für lange Betriebszeiten im Feldeinsatz.
Umfassende Anwendungsbereiche für professionelle Anwender
Das ID TK TNPR2 ist ein unverzichtbares Werkzeug in einer Vielzahl von Szenarien:
- Netzwerkinstallation und -wartung: Schnelle Identifizierung von Ethernet-Kabeln, Patch-Panels und Netzwerk-Ports, auch in voll belegten Schränken.
- Telekommunikationsinfrastruktur: Lokalisierung von Telefonleitungen und Überprüfung von Kupfer-Doppeladern.
- Elektroinstallationen: Orten von Stromkabeln hinter Wänden oder in Decken, um versehentliche Beschädigungen bei Bohrarbeiten zu vermeiden (Hinweis: Nicht für stromführende Leitungen geeignet, reine Leitungssuche).
- Alarm- und Sicherheitssysteme: Verfolgung von Signalleitungen und Fehlersuche in komplexen Verkabelungen.
- Audio- und Videotechnik: Identifizierung von Signalwegen in professionellen AV-Installationen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Tongenerator-Set für Kabelverfolgung und -identifikation |
| Set-Komponenten | 1x Tongenerator-Sender, 1x Induktiver Ton-Empfänger |
| Signalarten Sender | Modulierte Töne (variabel wählbar) |
| Empfängerprinzip | Induktive Kopplung, akustische und visuelle Anzeige |
| Reichweite der Signaldetektion | Bis zu 300 Meter (abhängig von Umgebungsbedingungen und Kabeltyp) |
| Anschlussmöglichkeiten Sender | RJ45, Krokodilklemmenadapter |
| Batterietyp Sender | 9V Blockbatterie (nicht enthalten) |
| Batterietyp Empfänger | 9V Blockbatterie (nicht enthalten) |
| Gehäusematerial | Robustes ABS-Kunststoffgehäuse für Langlebigkeit |
| Temperaturbereich Betrieb | 0°C bis 40°C |
| Lagertemperatur | -10°C bis 50°C |
| Luftfeuchtigkeit | 5% bis 95% nicht-kondensierend |
| Abmessungen Sender | ca. 120 x 60 x 25 mm |
| Abmessungen Empfänger | ca. 200 x 40 x 35 mm |
| Gewicht Sender | ca. 100g (ohne Batterie) |
| Gewicht Empfänger | ca. 150g (ohne Batterie) |
FAQ – Häufig gestellte Fragen zu ID TK TNPR2 – Tongenerator-Set Tone&Probe II, Sender und Empfänger
Wie genau funktioniert die Kabellokalisierung mit dem ID TK TNPR2 Set?
Der Tongenerator-Sender wird an ein Ende des zu lokalisierenden Kabels angeschlossen und sendet ein spezifisches Tonsignal. Der induktive Empfänger wird entlang der Kabelwege geführt, und wenn er sich dem gesendeten Signal nähert, wird ein akustisches und/oder visuelles Signal generiert, das die Position des Kabels anzeigt.
Kann ich mit dem ID TK TNPR2 auch Kabel mit Strom identifizieren?
Das ID TK TNPR2 ist primär für die Suche und Identifizierung von unbestromten oder Niederspannungsleitungen konzipiert. Es ist nicht als Spannungsprüfer oder zur Identifizierung von stromführenden Hochspannungsleitungen gedacht. Die Handhabung in der Nähe von stromführenden Leitungen sollte mit äußerster Vorsicht und nur von qualifiziertem Personal erfolgen, um Sicherheitsrisiken zu vermeiden.
Welche Reichweite hat der Tongenerator-Sender?
Die effektive Reichweite, bis zu der das Tonsignal vom Empfänger detektiert werden kann, beträgt typischerweise bis zu 300 Meter. Diese Reichweite kann jedoch durch externe elektromagnetische Störungen, die Dicke der Kabelisolierung und die Dichte der Kabelbündel beeinflusst werden.
Ist das Set für die Fehlersuche in Netzwerkkabeln (Ethernet) geeignet?
Ja, das ID TK TNPR2 ist hervorragend geeignet, um Ethernet-Kabel zu identifizieren und ihre Wege in Patch-Panels, Netzwerkverteilern oder entlang von Wandkanälen zu verfolgen. Dies erleichtert die Zuordnung von Kabeln und die Identifizierung von Fehlerstellen.
Was ist der Vorteil eines induktiven Empfängers gegenüber einem einfachen Kabeltester?
Ein induktiver Empfänger, wie er im ID TK TNPR2 enthalten ist, ermöglicht das Erfassen des Tonsignals ohne direkten elektrischen Kontakt zum Kabel. Dies ist entscheidend, um Kabel durch Isolierungen und Ummantelungen hindurch zu orten und ist sicherer als Methoden, die physischen Kontakt erfordern.
Wie wird der Sender an verschiedene Kabeltypen angeschlossen?
Der Sender verfügt über Standardanschlüsse, die die Verbindung über RJ45-Stecker (typisch für Netzwerkkabel) sowie über mitgelieferte Krokodilklemmenadapter für eine universellere Anwendung an anderen Kabeltypen wie Telefonleitungen oder Kleinspannungskabeln ermöglichen.
Sind Batterien im Lieferumfang des ID TK TNPR2 enthalten?
Nein, die benötigten 9V Blockbatterien für den Sender und den Empfänger sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
