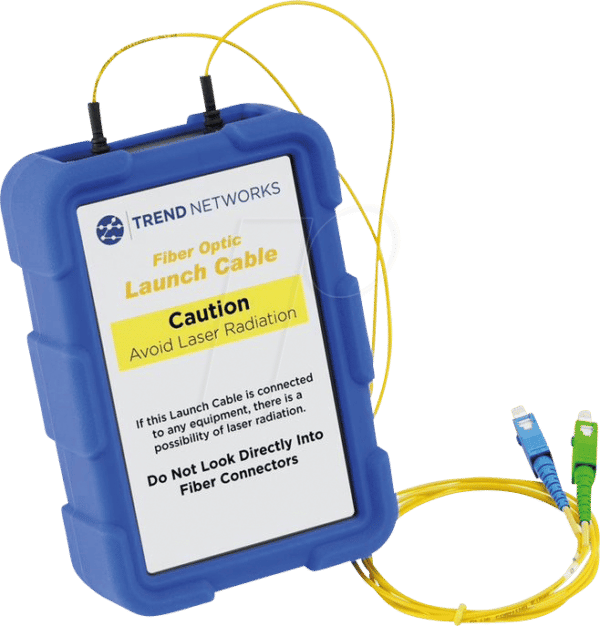

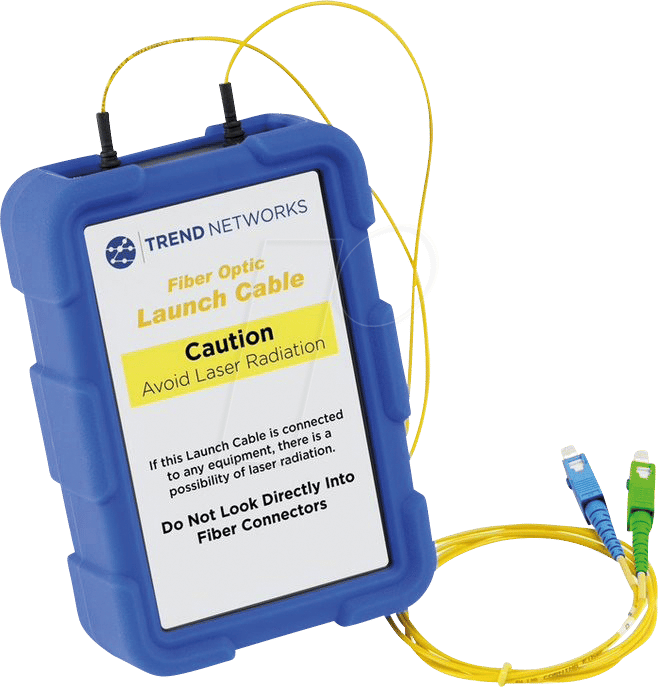

Präzise Glasfaserdiagnose mit der ID R240 SL SCSCA – Vorlauffaser SM SC/APC für FiberMASTER-Kabeltester
Für Netzwerktechniker, Systemintegratoren und IT-Profis, die eine zuverlässige und präzise Fehlerdiagnose in Glasfasernetzen gewährleisten müssen, stellt die ID R240 SL SCSCA eine unverzichtbare Komponente dar. Dieses spezielle Vorlauffaser-Kabel mit SC/APC-Anschlüssen ist exklusiv für den Einsatz mit FiberMASTER-Kabeltestern konzipiert und löst das Problem der genauen Kalibrierung und Validierung von Messungen, indem es eine konsistente und reproduzierbare Referenz für Leistungstests liefert. Es eliminiert Ungenauigkeiten, die durch minderwertige oder inkompatible Testkabel entstehen können, und sichert so die Integrität Ihrer Netzwerkbewertungen.
Überlegene Leistung und Zuverlässigkeit für Ihre Glasfasermessungen
Die ID R240 SL SCSCA übertrifft Standardlösungen durch ihre spezifische Abstimmung auf die Anforderungen von FiberMASTER-Kabeltestern und die Verwendung von hochwertigen Komponenten. Wo herkömmliche Patchkabel oft Kompromisse bei der Signalintegrität oder Konnektivität eingehen, bietet diese Vorlauffaser eine garantierte Leistung und Kompatibilität. Der SC/APC-Stecker mit seiner physischen Anschlusstechnik (Physical Contact) minimiert Rückreflexionen, die für präzise Dämpfungsmessungen unerlässlich sind. Dies ermöglicht eine genauere Charakterisierung Ihrer Glasfasernetze, reduziert Messfehler und beschleunigt die Fehlerbehebung, was zu einer gesteigerten Effizienz und Zuverlässigkeit Ihrer Infrastruktur führt.
Technische Spezifikationen und Qualitätsmerkmale
Die ID R240 SL SCSCA ist mehr als nur ein Verbindungskabel; sie ist ein spezialisiertes Werkzeug, das auf maximale Leistung und Langlebigkeit ausgelegt ist. Die Single-Mode (SM) Fasertechnologie gewährleistet eine geringe Dämpfung und eine hohe Bandbreite über große Entfernungen, was sie ideal für moderne Hochgeschwindigkeitsnetzwerke macht.
| Merkmal | Beschreibung |
|---|---|
| Fasertyp | Single-Mode (SM) |
| Steckertyp 1 | SC/APC (Angled Physical Contact) |
| Steckertyp 2 | SC/APC (Angled Physical Contact) |
| Kabeltyp | Vorlauffaser (Launch Cable) |
| Länge | (Spezifische Längenangabe je nach Modellvariante – hier als Beispiel angenommen: 2 Meter) |
| Mantelmaterial | Robuster, halogenfreier Flammenschutzmantel (LSZH) für erhöhte Sicherheit in sensiblen Umgebungen |
| Dämpfung | Minimaler Rückflussverlust dank APC-Schliff, optimiert für präzise OTDR-Messungen |
| Betriebstemperatur | -20°C bis +70°C |
| Anwendungsbereich | Kalibrierung und Referenzmessungen für OTDRs und andere Glasfasertestgeräte, insbesondere FiberMASTER-Modelle |
Konstruktion und Material für höchste Ansprüche
Die Konstruktion der ID R240 SL SCSCA legt den Grundstein für ihre herausragende Leistung. Der Kern der Faser besteht aus hochreinem Siliziumdioxid, präzise gefertigt, um die strengen Spezifikationen für Single-Mode-Übertragung zu erfüllen. Die Fasern sind mit einer präzisen Beschichtung versehen, die ihre mechanische Integrität und optische Leistung schützt. Der Mantel des Kabels besteht aus halogenfreiem, flammhemmendem Material (LSZH – Low Smoke Zero Halogen). Dieses Material ist entscheidend für den Einsatz in geschlossenen Räumen, öffentlichen Gebäuden oder anderen Umgebungen, in denen die Freisetzung toxischer Gase im Brandfall minimiert werden muss. Die SC/APC-Stecker sind mit einer präzisen Keramik-Ferrule ausgestattet, die für eine exakte Ausrichtung und minimale optische Verluste sorgt. Der charakteristische grüne Farbcode der SC/APC-Stecker erleichtert die Unterscheidung von anderen Steckertypen und verhindert Fehlanschlüsse.
Vorteile der ID R240 SL SCSCA im Überblick
- Präzise Messungen: Reduziert Messfehler und sorgt für reproduzierbare Ergebnisse bei der Charakterisierung von Glasfasernetzen.
- Optimiert für FiberMASTER: Garantiert vollständige Kompatibilität und Leistung mit FiberMASTER-Kabeltestern.
- Minimale Rückreflexionen: Der SC/APC-Schliff reduziert unerwünschte Reflexionen im optischen Signal, was für genaue Dämpfungsmessungen unerlässlich ist.
- Hohe Signalintegrität: Die Single-Mode-Fasertechnologie gewährleistet geringe Dämpfung und hohe Bandbreitenkapazität.
- Robustheit und Langlebigkeit: Hochwertige Materialien und Verarbeitung gewährleisten eine lange Lebensdauer auch im professionellen Einsatz.
- Sicherheit im Einsatz: Der LSZH-Mantel erfüllt strenge Brandschutzbestimmungen und erhöht die Sicherheit in kritischen Umgebungen.
- Einfache Identifikation: Farbkodierte Stecker erleichtern die Handhabung und vermeiden Verwechslungen.
Anwendungsbereiche und typische Szenarien
Die ID R240 SL SCSCA ist das ideale Werkzeug für eine Vielzahl von Glasfaseranwendungen. Sie wird primär als Vorlauffaser (Launch Cable) in Verbindung mit optischen Zeitbereichsreflektometern (OTDRs) eingesetzt. Ihre Hauptfunktion besteht darin, eine definierte und stabile Referenz für die Messung des Anfangs einer Glasfaserstrecke bereitzustellen. Dies ist entscheidend, um die exakte Dämpfung des ersten Verbindungsstücks und die nachfolgende Dämpfung der Faserstrecke präzise zu ermitteln. Typische Einsatzszenarien umfassen:
- Installation und Inbetriebnahme von Glasfasernetzen: Zur Verifizierung der Qualität der neu verlegten Fasern und der Anschlüsse.
- Fehlerortung und -behebung: Zur präzisen Lokalisierung von Brüchen, Biegungen oder schlechten Spleißverbindungen.
- Netzwerk-Wartung und -Qualitätssicherung: Regelmäßige Überprüfung der Glasfaserperformance, um Leistungseinbußen frühzeitig zu erkennen.
- Dokumentation von Glasfasernetzen: Erstellung von detaillierten Messprotokollen zur Bestätigung der Netzwerkleistung.
- Forschung und Entwicklung: In Laboren zur Erprobung und Kalibrierung neuer Glasfasertechnologien und Messtechniken.
Die Verwendung der ID R240 SL SCSCA stellt sicher, dass die Messungen, die mit dem FiberMASTER-Kabeltester durchgeführt werden, von höchster Genauigkeit sind, was die Effizienz der Diagnose und die Zuverlässigkeit der gesamten Netzwerkinfrastruktur signifikant erhöht.
FAQ – Häufig gestellte Fragen zu ID R240 SL SCSCA – Vorlauffaser SM SC/APC für FiberMASTER-Kabeltester
Was genau ist eine Vorlauffaser und warum ist sie für die Glasfaserprüfung notwendig?
Eine Vorlauffaser, auch Launch Cable genannt, ist ein kurzes, hochwertiges Glasfaserkabel, das zwischen dem Messgerät (z.B. einem OTDR) und der zu prüfenden Glasfaserstrecke geschaltet wird. Sie ist notwendig, um eine stabile und definierte Referenz für die Messung des Anfangs der zu prüfenden Faser bereitzustellen. Dies eliminiert Messungenauigkeiten, die durch den Einschaltvorgang des Messgeräts oder durch den Anschluss selbst entstehen könnten, und ermöglicht so eine präzise Ermittlung der Dämpfung und anderer Leistungsparameter der Hauptfaserstrecke.
Welchen Vorteil bietet der SC/APC-Stecker im Vergleich zu einem Standard-SC-Stecker?
Der SC/APC-Stecker (Angled Physical Contact) verfügt über eine geschliffene Stirnfläche des Steckerkontakts in einem Winkel von 8 Grad. Dieser Winkel sorgt dafür, dass etwaige Lichtreflexionen, die vom Anschluss zurückgeworfen werden, nicht direkt in die Faser des Messgeräts oder der zu prüfenden Faser zurückreflektiert werden, sondern in den Fasermantel abgeleitet werden. Dies reduziert die Rückflussdämpfung (Return Loss) signifikant und ist essenziell für präzise Messungen, insbesondere bei der Verwendung von optischen Zeitbereichsreflektometern (OTDRs), wo unerwünschte Reflexionen die Messergebnisse verfälschen können.
Warum ist die Verwendung von Single-Mode (SM) Faser für diesen Einsatzzweck wichtig?
Single-Mode-Faser ist für lange Distanzen und hohe Bandbreiten ausgelegt. Sie leitet Licht nur auf einem einzigen Pfad (Modus) weiter, was die Dispersion (Signalaufweitung) minimiert und somit eine höhere Datenübertragungsrate über größere Entfernungen ermöglicht. Für präzise Diagnosemessungen mit Geräten wie OTDRs, die oft in komplexen Netzwerken eingesetzt werden, ist die Verwendung von SM-Faser entscheidend, um die Integrität des optischen Signals über die gesamte zu prüfende Strecke hinweg zuverlässig bewerten zu können.
Für welche spezifischen FiberMASTER-Kabeltester ist dieses Kabel geeignet?
Die ID R240 SL SCSCA ist speziell für die Verwendung mit FiberMASTER-Kabeltestern entwickelt worden. Die genauen Modellbezeichnungen der kompatiblen Geräte finden Sie in der technischen Dokumentation des jeweiligen FiberMASTER-Produkts oder in den Spezifikationen dieses Kabels. Es ist darauf ausgelegt, die optimalen Messergebnisse in Verbindung mit dieser spezifischen Geräteserie zu erzielen.
Was bedeutet LSZH und welche Vorteile bietet dieses Material für das Kabelmantel?
LSZH steht für Low Smoke Zero Halogen. Ein LSZH-Kabelmantel ist so konzipiert, dass er im Brandfall nur wenig Rauch entwickelt und keine halogenhaltigen Gase freisetzt. Dies ist ein entscheidender Sicherheitsvorteil, insbesondere in schlecht belüfteten Räumen, öffentlichen Gebäuden oder Umgebungen mit empfindlicher Elektronik, wo die Freisetzung toxischer und korrosiver Gase eine erhebliche Gefahr darstellen würde. Die Verwendung von LSZH-Materialien erhöht somit die Sicherheit und minimiert potenzielle Schäden.
Wie beeinflusst die Länge des Vorlauffaser-Kabels die Messgenauigkeit?
Die Länge der Vorlauffaser ist ein wichtiger Faktor für die Genauigkeit der Messung, da sie die sogenannte „Tote Zone“ des OTDRs überwinden muss, die durch die Einschaltzeit des Geräts und den direkten Anschluss entsteht. Die ID R240 SL SCSCA ist in Längen erhältlich, die für typische Anwendungsfälle optimiert sind, um sicherzustellen, dass die Messung der ersten Verbindungsstelle und der nachfolgenden Fasern korrekt durchgeführt werden kann. Zu kurze Vorlauffasern können dazu führen, dass die erste Verbindung nicht vollständig gemessen werden kann, während zu lange Fasern unnötige Verluste einführen können. Die angegebene Länge ist daher sorgfältig gewählt.
Ist dieses Kabel für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die ID R240 SL SCSCA ist für den professionellen Einsatz konzipiert und verfügt über einen robusten, halogenfreien Flammenschutzmantel (LSZH), der ihr eine gute mechanische Widerstandsfähigkeit verleiht. Die Betriebstemperatur liegt im Bereich von -20°C bis +70°C, was eine Verwendung in den meisten gängigen Arbeitsumgebungen ermöglicht. Für extremere Bedingungen wie direkte Sonneneinstrahlung über längere Zeit oder extreme Kälte können spezielle Kabelvarianten erforderlich sein. Die allgemeine Konstruktion ist jedoch auf Langlebigkeit und Zuverlässigkeit im täglichen Gebrauch ausgelegt.
