Präzise Glasfaserdiagnose für höchste Netzwerkleistung

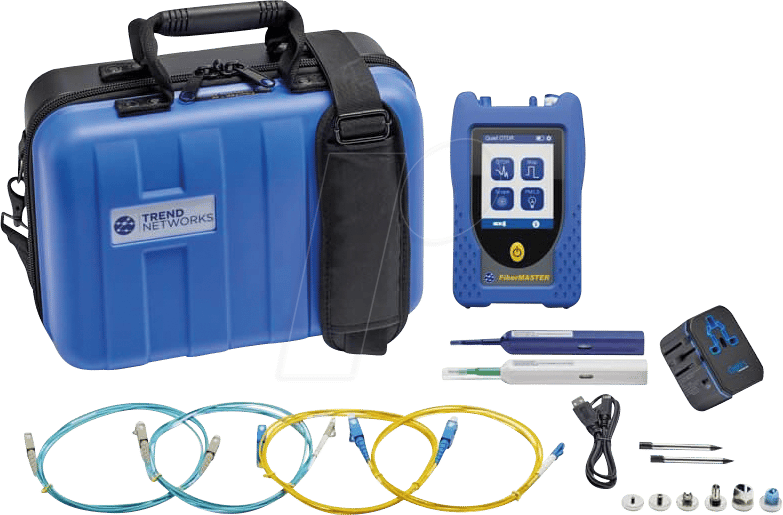

Für IT-Profis, Netzwerkingenieure und Techniker, die auf die Integrität und Leistungsfähigkeit von Glasfasernetzen angewiesen sind, stellt die schnelle und genaue Fehlererkennung eine kritische Herausforderung dar. Der ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR ist die ultimative Lösung, um selbst die komplexesten Probleme in optischen Übertragungsmedien effizient zu lokalisieren und zu beheben. Er übertrifft Standard-OTDRs durch seine Quad-Faser-Fähigkeit und erweiterte Analysen, die eine umfassendere und schnellere Netzwerkinspektion ermöglichen.
Unübertroffene Fehlererkennung mit Quad-OTDR-Technologie
Der Kern des ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR liegt in seiner revolutionären Quad-OTDR-Architektur. Diese ermöglicht die gleichzeitige Analyse von vier Fasertypen (typischerweise Singlemode OS1/OS2 und Multimode OM1/OM2/OM3/OM4/OM5) in einem einzigen Messlauf. Dies eliminiert die Notwendigkeit, das Gerät für unterschiedliche Faserstandards neu zu konfigurieren oder separate Messungen durchzuführen, was die Effizienz erheblich steigert und wertvolle Zeit im Feldeinsatz spart. Die präzise Impulsgenerierung und die hochsensiblen Empfänger garantieren die Erfassung kleinster Dämpfungsereignisse, Reflexionen und Biegeverluste, selbst über lange Distanzen und in anspruchsvollen Umgebungen.
Umfassende Analysefunktionen für tiefgehende Einblicke
Über die reine Ereignisdetektion hinaus bietet der ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR eine Vielzahl von Analysewerkzeugen, die eine detaillierte Bewertung der Glasfaserqualität ermöglichen. Dazu gehören:
- Ereignisidentifikation und -charakterisierung: Automatische Erkennung und Klassifizierung von Fehlern wie Steckverbindern, Spleißen, Kabelbrüchen und Biegungen.
- Dämpfungsanalyse: Präzise Messung der Gesamt- und Einzelkanal-Dämpfung sowie der spezifischen Dämpfung von Ereignissen.
- Reflexionsmessung: Ermittlung von Rückreflexionen, die die Signalintegrität beeinträchtigen können.
- Faserlängenmessung: Genaue Bestimmung der optischen Weglänge.
- OTDR-Kurvenanalyse: Detaillierte grafische Darstellung der Dämpfungsverläufe mit der Möglichkeit zur manuellen Überprüfung und Anpassung.
- Zertifizierungsberichte: Generierung professioneller Berichte für Dokumentations- und Abnahmezwecke.
Robustheit und Benutzerfreundlichkeit für den Feldeinsatz
Der ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR wurde speziell für den robusten Einsatz unter realen Bedingungen entwickelt. Sein Gehäuse ist stoßfest und staubgeschützt, um auch in rauen Umgebungen eine zuverlässige Funktion zu gewährleisten. Das intuitive Bedienkonzept mit einem hochauflösenden Touchscreen-Display und einer klaren Benutzeroberfläche minimiert die Einarbeitungszeit und ermöglicht auch weniger erfahrenen Nutzern eine schnelle und effektive Bedienung. Die lange Akkulaufzeit stellt sicher, dass Sie auch bei längeren Messkampagnen stets einsatzbereit sind.
Fortschrittliche Technologie für maximale Zuverlässigkeit
Die Integration modernster optischer und elektronischer Komponenten macht den ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR zu einem unverzichtbaren Werkzeug für professionelle Netzwerkdiagnostik. Die Verwendung von Laserdioden mit hoher Ausgangsleistung und geringem Rauschen in Kombination mit hochempfindlichen Photodioden ermöglicht eine hohe Messdynamik und die Erkennung von Ereignissen über Distanzen von bis zu 200 Kilometern. Die präzise Kalibrierung jeder einzelnen Komponente gewährleistet die absolute Genauigkeit der Messergebnisse, die für die Feinabstimmung und Wartung kritischer Infrastrukturen unerlässlich sind.
Optimierte Einsatzgebiete
Der ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR eignet sich hervorragend für eine breite Palette von Anwendungen:
- Installation und Inbetriebnahme: Überprüfung der Qualität von neu installierten Glasfaserkabeln und Verbindungen.
- Fehlerbehebung und Wartung: Schnelle Lokalisierung und Behebung von Störungen in bestehenden Netzwerken.
- Netzwerkzertifizierung: Verifizierung der Konformität mit Industriestandards und Leistungsspezifikationen.
- Rechenzentren: Diagnose und Optimierung von Hochgeschwindigkeits-Datenverbindungen.
- Telekommunikationsnetze: Wartung von Backbone- und Zugangnetzen.
- Industrielle Automatisierung: Sicherstellung der Zuverlässigkeit von Glasfaserverbindungen in industriellen Umgebungen.
Qualitätsmerkmale und technische Spezifikationen
| Kategorie | Spezifikation / Beschreibung |
|---|---|
| Faserkompatibilität | Quad-Faser-Fähigkeit: Simultane Messung von Singlemode (OS1/OS2) und Multimode (OM1/OM2/OM3/OM4/OM5) Fasern. |
| Messwellenlängen | Typische Werte: 850 nm, 1300 nm (Multimode); 1310 nm, 1550 nm (Singlemode). Spezifische Wellenlängen für erweiterte Analysen sind verfügbar. |
| Dynamikbereich | Hoher Dynamikbereich, typischerweise >30 dB (Singlemode 1550 nm), ermöglicht Messungen über lange Distanzen. |
| Ereignisdead-Zone | Extrem kurze Ereignisdead-Zone, <1 m, für die präzise Erkennung eng beieinander liegender Ereignisse. |
| Impulsbreiten | Variable Impulsbreiten, von kurzen Impulsen für hohe Auflösung bis zu langen Impulsen für maximale Reichweite. |
| Messgenauigkeit | Hohe Genauigkeit der Dämpfungs- und Distanzmessung, typischerweise ±0.5 dB und ±1 m. |
| Display | Hochauflösendes, farbiges Touchscreen-Display für optimale Lesbarkeit und einfache Bedienung. |
| Datenspeicherung | Integrierter Speicher für eine große Anzahl von OTDR-Messkurven und Berichten, erweiterbar über USB. |
Häufig gestellte Fragen (FAQ) zu ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR
Was bedeutet Quad-OTDR und warum ist das wichtig?
Quad-OTDR bezieht sich auf die Fähigkeit des Geräts, gleichzeitig vier verschiedene Fasertypen zu testen: Singlemode (OS1/OS2) und Multimode (verschiedene OM-Kategorien). Dies ist entscheidend, da es den Bedarf an separaten Geräten oder wiederholten Messungen für unterschiedliche Faserstandards eliminiert, was die Effizienz im Feldeinsatz erheblich steigert.
Welche Arten von Fehlern kann der ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR erkennen?
Der Tester ist in der Lage, eine breite Palette von Fehlern zu detektieren, darunter Steckverbinderfehler, Spleißverluste, Kabelbrüche, Biegungen, schlechte Lötstellen und andere diskontinuierliche Ereignisse, die die Signalintegrität beeinträchtigen. Er quantifiziert auch Dämpfung und Reflexionen.
Wie lange dauert eine typische Messung mit dem Gerät?
Die Messdauer variiert je nach Faserlänge, Impulsbreite und gewünschter Auflösung. Für kurze bis mittlere Distanzen können Messungen oft innerhalb von wenigen Minuten abgeschlossen werden, während längere Messungen mit breiteren Impulsen etwas mehr Zeit in Anspruch nehmen.
Ist das Gerät für den Außeneinsatz geeignet?
Ja, der ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR ist robust konstruiert und gegen Staub und Spritzwasser geschützt (gemäß relevanten IP-Schutzklassen), was ihn für den Einsatz unter verschiedenen Umgebungsbedingungen prädestiniert.
Welche Art von Berichten kann das Gerät erstellen?
Das Gerät generiert umfassende OTDR-Berichte, die die Messergebnisse, Ereignislisten, Dämpfungswerte, Reflexionsmessungen und Grafiken der OTDR-Kurven enthalten. Diese Berichte können in verschiedenen Formaten exportiert werden und dienen der Dokumentation, Abnahme und Fehleranalyse.
Kann der Speicher des Geräts erweitert werden?
Ja, in der Regel verfügen diese hochwertigen Messtechnikgeräte über Speicherkartenslots (z.B. SD-Karten) oder USB-Anschlüsse, um die Speicherkapazität für die Daten von OTDR-Messungen und Berichten zu erweitern.
Wie unterscheidet sich der ID FIB QIP – Kabeltester FiberMASTER, Quad-OTDR von einem einfachen Lichtkabeltester?
Ein einfacher Lichtkabeltester (z.B. ein Lichtquellen- und Leistungsmessgerät) misst lediglich die Gesamtdämpfung einer Verbindung. Ein OTDR hingegen sendet Lichtimpulse aus und analysiert die zurückkehrenden Signale, um die genaue Position, Art und das Ausmaß von Fehlern entlang des gesamten Kabels zu lokalisieren und zu charakterisieren. Der Quad-OTDR bietet zusätzlich die Fähigkeit, alle gängigen Fasertypen in einem Durchgang zu analysieren.
