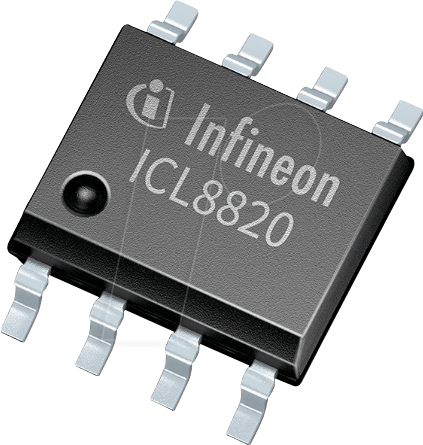

ICL8820XUMA1 – Effiziente und Stabile Stromversorgung für LEDs in Ihrer Flyback-Schaltung
Der ICL8820XUMA1 Single Flyback-LED-Controller ist die optimale Lösung für Entwickler und Ingenieure, die eine hocheffiziente und zuverlässige Stromversorgung für LED-Applikationen benötigen. Er wurde speziell entwickelt, um die Herausforderungen bei der präzisen Steuerung von LED-Strings in Flyback-Wandlerschaltungen zu meistern und dabei höchste Energieeffizienz zu gewährleisten. Ideal für den Einsatz in Beleuchtungssystemen, Netzteilen und weiteren stromversorgungsintensiven Geräten.
Die überlegene Wahl: Vorteile des ICL8820XUMA1
Im Vergleich zu herkömmlichen LED-Treibern und diskreten Lösungen bietet der ICL8820XUMA1 entscheidende Vorteile, die ihn zur überlegenen Wahl für anspruchsvolle Anwendungen machen:
- Hohe Effizienz durch Burst-Mode: Die integrierte Burst-Mode-Funktionalität ermöglicht einen Betrieb mit extrem geringem Stromverbrauch im Leerlauf und bei geringer Last. Dies reduziert die Energieverluste signifikant und trägt zur Einhaltung strenger Energieeffizienzstandards bei.
- Präzise LED-Stromregelung: Der Controller gewährleistet eine konstante und präzise Regelung des LED-Stroms über einen weiten Lastbereich. Dies ist entscheidend für eine gleichmäßige und flimmerfreie Ausleuchtung, verlängert die Lebensdauer der LEDs und schützt sie vor Überlastung.
- Integrierte Schutzfunktionen: Um die Zuverlässigkeit und Sicherheit Ihrer Schaltung zu gewährleisten, verfügt der ICL8820XUMA1 über umfassende integrierte Schutzmechanismen. Dazu gehören Überstromschutz, Überspannungsschutz und Übertemperaturschutz, die empfindliche Bauteile und die gesamte Anwendung schützen.
- Kompakte Bauform (SO-8): Die Unterbringung aller wesentlichen Steuerungsfunktionen in einem SO-8-Gehäuse reduziert die Stücklistenkosten und ermöglicht eine platzsparende Implementierung auf der Leiterplatte. Dies ist besonders vorteilhaft in kompakten Produktdesigns.
- Hohe Schaltfrequenz (150 kHz): Die Betriebsfrequenz von 150 kHz erlaubt den Einsatz kleinerer und kostengünstigerer passiver Komponenten wie Induktivitäten und Kondensatoren, was die Gesamtkosten und den Platzbedarf des Netzteils weiter reduziert.
- Einfache Implementierung: Der ICL8820XUMA1 wurde mit dem Ziel entwickelt, die Designkomplexität zu minimieren. Mit wenigen externen Komponenten kann eine funktionale und effiziente Flyback-LED-Treiberlösung realisiert werden.
Anwendungsbereiche des ICL8820XUMA1
Der ICL8820XUMA1 ist vielseitig einsetzbar und eignet sich hervorragend für eine breite Palette von Beleuchtungs- und Stromversorgungsanwendungen:
- Energieeffiziente LED-Beleuchtung: Ob für allgemeine Beleuchtung, Akzentbeleuchtung oder spezielle industrielle Anwendungen, der ICL8820XUMA1 ermöglicht eine präzise und effiziente Ansteuerung von LED-Strings.
- Netzteile und Ladegeräte: Die Fähigkeit zur präzisen Stromregelung macht ihn zu einer idealen Wahl für kompakte und effiziente Netzteile, die eine konstante Ausgangsstromversorgung benötigen.
- Smart Home Geräte: In IoT-Anwendungen, wo Energieeffizienz und kompakte Bauweise entscheidend sind, spielt der ICL8820XUMA1 seine Stärken aus.
- Automobilbeleuchtung: Die Robustheit und die integrierten Schutzfunktionen sind vorteilhaft für den Einsatz in den anspruchsvollen Umgebungen der Automobilindustrie.
- Industrielle Steuerungs- und Anzeigesysteme: Für Anwendungen, bei denen eine zuverlässige und langlebige Stromversorgung von LEDs für Indikatoren oder Anzeigen erforderlich ist.
Technische Spezifikationen im Überblick
Die folgende Tabelle fasst die wesentlichen technischen Eigenschaften des ICL8820XUMA1 zusammen, die seine Leistungsfähigkeit und Zuverlässigkeit unterstreichen:
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Typ | Single Flyback-LED-Controller |
| Betriebsmodus | Burst-Mode für hohe Effizienz im Teillastbereich |
| Schaltfrequenz | 150 kHz (typisch) |
| Gehäuse | SO-8 (SMD-Montage) |
| Stromregelung | Präzise und stabile Regelung über den gesamten Lastbereich |
| Integrierte Schutzfunktionen | Überstromschutz, Überspannungsschutz, Übertemperaturschutz |
| Eingangsspannungsbereich | Breiter Bereich, ausgelegt für typische Netzspannungen und DC-Adapter |
| Anwendungsfokus | LED-Treiber, kleine AC/DC-Netzteile |
| Designkomplexität | Minimiert externe Komponenten, vereinfachtes Design |
Optimierung der Energieeffizienz mit Burst-Mode
Der ICL8820XUMA1 zeichnet sich durch seine intelligente Burst-Mode-Funktion aus. Im Gegensatz zu herkömmlichen PWM-Controllern, die auch bei geringer Last kontinuierlich Energie verbrauchen, schaltet der ICL8820XUMA1 bei niedrigem Strombedarf den Betrieb periodisch ein und aus. Dies bedeutet, dass die Schalttransistoren und andere Komponenten nur dann aktiv sind, wenn tatsächlich Energie benötigt wird. Das Ergebnis ist eine drastische Reduzierung des Leerlaufverbrauchs und eine signifikante Steigerung der Gesamteffizienz, insbesondere in Anwendungen, die häufig im Teillastbereich betrieben werden. Diese Eigenschaft ist entscheidend für die Erfüllung moderner Energieeffizienzrichtlinien wie z.B. Energy Star oder ErP-Lot 6.
Präzise Stromregelung für Langlebigkeit und Qualität
Die präzise Regelung des LED-Stroms ist ein kritischer Faktor für die Langlebigkeit und die optische Qualität von LED-basierten Beleuchtungssystemen. Der ICL8820XUMA1 gewährleistet eine konstante Stromstärke, unabhängig von Schwankungen der Eingangsspannung oder Veränderungen der Lastbedingungen. Diese Konstanz verhindert Überlastung und Unterversorgung der LEDs, was zu einer gleichmäßigen Helligkeit über die gesamte Lebensdauer der Leuchte führt und das Risiko von Ausfällen minimiert. Dies ist besonders wichtig in professionellen Beleuchtungsanwendungen, wo Zuverlässigkeit und konsistente Leistung unerlässlich sind.
Robustheit und Zuverlässigkeit durch integrierte Schutzschaltungen
Die integrierten Schutzschaltungen des ICL8820XUMA1 bieten einen robusten Schutz gegen häufig auftretende elektrische Störungen und Fehlbedingungen. Der Überstromschutz verhindert Schäden an den Bauteilen, falls der Stromkreis kurzgeschlossen wird oder die Last zu hoch wird. Der Überspannungsschutz schützt die Schaltung vor schädlichen Spannungsspitzen, die beispielsweise durch Transienten im Stromnetz verursacht werden können. Der Übertemperaturschutz schaltet den Controller im Falle einer übermäßigen Wärmeentwicklung ab, um irreversible Schäden zu verhindern. Diese umfassenden Schutzfunktionen erhöhen die Zuverlässigkeit der gesamten Stromversorgung und tragen zur Langlebigkeit des Endprodukts bei.
Der SO-8-Formfaktor: Kompakt, Kosteneffizient und Integrationsfreundlich
Das SO-8-Gehäuse des ICL8820XUMA1 ist ein wesentlicher Vorteil für das Platinenlayout und die Kosteneffizienz. Dieses Standard-SMD-Gehäuse ermöglicht eine einfache und zuverlässige Oberflächenmontage auf Leiterplatten, was den Fertigungsprozess vereinfacht und die Stückkosten senkt. Gleichzeitig ermöglicht die kompakte Größe die Entwicklung kleinerer und leichterer Endprodukte, was in vielen Märkten, von Consumer Electronics bis hin zu industriellen Geräten, ein entscheidender Faktor ist. Die Integration der Steuerungslogik in einem einzigen Chip mit diesem gängigen Gehäuseformat reduziert die Notwendigkeit komplexer externer Beschaltungen und vereinfacht das Systemdesign.
FAQ – Häufig gestellte Fragen zu ICL8820XUMA1 – Single Flyback-LED-Controller, 150KHZ, Burst-Mode, SO-8
Was ist ein Flyback-LED-Controller und wofür wird er benötigt?
Ein Flyback-LED-Controller ist eine integrierte Schaltung, die speziell dafür entwickelt wurde, die Ansteuerung von LEDs in einer Flyback-Wandler-Topologie zu steuern. Flyback-Wandler werden häufig eingesetzt, um eine galvanisch getrennte und spannungsreduzierte Gleichspannung aus einer Netzspannung zu erzeugen, was sie ideal für die Stromversorgung von LED-Strings macht, die oft eine präzise und konstante Stromquelle benötigen.
Wie verbessert der Burst-Mode die Effizienz des ICL8820XUMA1?
Der Burst-Mode reduziert den Energieverbrauch im Leerlauf und bei geringer Last. Anstatt kontinuierlich Energie zu verbrauchen, schaltet der Controller periodisch ein und aus, wodurch die durchschnittliche Leistungsaufnahme signifikant gesenkt wird. Dies führt zu einer höheren Gesamteffizienz, insbesondere in Anwendungen, die oft im Teillastbetrieb laufen.
Welche Arten von Schutzfunktionen sind im ICL8820XUMA1 integriert?
Der ICL8820XUMA1 verfügt über integrierte Schutzmechanismen wie Überstromschutz, Überspannungsschutz und Übertemperaturschutz. Diese Funktionen schützen die Schaltung und das angeschlossene LED-System vor Beschädigungen durch elektrische Störungen oder ungünstige Betriebsbedingungen.
Ist der ICL8820XUMA1 für hohe Eingangsspannungen geeignet?
Ja, der ICL8820XUMA1 ist für einen breiten Eingangsspannungsbereich konzipiert und kann typischerweise mit Netzspannungen (AC) oder stabilisierten DC-Spannungen betrieben werden, wie sie in Netzteilen und Adaptern vorkommen. Spezifische Details zum genauen Spannungsbereich entnehmen Sie bitte dem Datenblatt des Herstellers.
Wie vereinfacht der SO-8-Formfaktor das Design?
Das SO-8-Gehäuse ist ein gängiges und kompaktes SMD-Gehäuse. Seine Verwendung ermöglicht eine einfache und effiziente Oberflächenmontage auf Leiterplatten, reduziert den benötigten Platz auf der Platine und vereinfacht den Fertigungsprozess. Dies führt zu kleineren und kostengünstigeren Endprodukten.
Welche externen Komponenten werden typischerweise für die Implementierung mit dem ICL8820XUMA1 benötigt?
Für eine grundlegende Implementierung werden typischerweise eine Eingangs- und Ausgangskondensatoren, eine Flyback-Induktivität, eine Freilaufdiode und einige Widerstände zur Einstellung des Stroms und der Ausgangsspannung benötigt. Die genaue Stückliste hängt von der spezifischen Anwendung und den gewünschten Leistungsparametern ab. Detaillierte Informationen finden Sie im Anwendungshinweis oder Datenblatt des Herstellers.
Kann der ICL8820XUMA1 auch für nicht-LED-Anwendungen verwendet werden?
Obwohl der ICL8820XUMA1 primär als LED-Controller konzipiert ist, kann er prinzipiell auch in anderen Flyback-basierten Stromversorgungsschaltungen eingesetzt werden, die eine präzise Konstantstrom- oder Konstantspannungsregelung erfordern. Seine Stärken liegen jedoch klar in der effizienten Ansteuerung von LEDs.
