ICL 7135 – Präzisions A/D-Wandler für anspruchsvolle Messtechnik
Der ICL 7135 – ein hochpräziser Analog-Digital-Wandler mit 4½ Stellen (oftmals als 4000+1 Zählung interpretiert) und universeller Schnittstelle im DIL-28 Gehäuse, ist die ideale Lösung für Ingenieure, Entwickler und Laboranten, die exakte und stabile Messergebnisse benötigen. Dieses Bauteil schließt die Lücke zwischen der analogen Welt und digitalen Verarbeitungssystemen und ermöglicht die Umwandlung von analogen Messgrößen in digitale Werte mit einer Auflösung, die weit über die Standards von 3½-stelligen Wandlern hinausgeht.
Überragende Präzision und Flexibilität
Der ICL 7135 hebt sich durch seine herausragende Genauigkeit und seine vielseitigen Anwendungsmöglichkeiten von einfacheren A/D-Wandlern ab. Mit seiner 4½-stelligen Auflösung, die exakte Messungen bis 4000 Zählungen ermöglicht, bietet er eine signifikant höhere Detailgenauigkeit, die für kritische Messaufgaben unerlässlich ist. Dies bedeutet weniger Unsicherheit, präzisere Kalibrierungen und zuverlässigere Systemleistungen. Im Gegensatz zu weniger differenzierten Lösungen integriert der ICL 7135 wesentliche Funktionen direkt auf dem Chip, was den Schaltungsaufwand reduziert und die Signalintegrität erhöht.
Leistungsmerkmale des ICL 7135
- Höchste Auflösung: 4½ Stellen (bis zu 4000+1 Zählungen) für detailgenaue Messungen.
- Universelle Schnittstelle: Einfache Integration in verschiedenste digitale Systeme und Mikrocontroller.
- Integrierte Komponenten: Reduziert den Bedarf an externen Bauteilen, vereinfacht das Schaltungsdesign und spart Platz auf der Platine.
- Doppelsystematischer Integrationsprozess: Sorgt für hohe Linearität und geringen Offset-Drift.
- Großer Eingangs-Spannungsbereich: Flexibel einsetzbar für verschiedene Messaufgaben.
- Geringer Stromverbrauch: Ideal für batteriebetriebene und energiebewusste Anwendungen.
- Robuste Bauweise: Entwickelt für Zuverlässigkeit in industriellen und Laborumgebungen.
- Direkte Anzeige-Ansteuerung (Option): Ermöglicht den direkten Anschluss von 7-Segment-LED-Displays, was den Aufbau von Anzeigeinstrumenten vereinfacht.
Anwendungsbereiche: Wo Präzision zählt
Der ICL 7135 findet breite Anwendung in Bereichen, in denen eine feine und exakte Messung unabdingbar ist:
- Präzisions-Digitalmultimeter (DMMs): Als Kernkomponente für hochwertige Labor- und Industrie-DMMs.
- Datenlogger: Zur genauen Erfassung von Messwerten über längere Zeiträume.
- Laborinstrumente: In Oszilloskopen, Funktionsgeneratoren und anderen Messgeräten, die eine hohe Auflösung erfordern.
- Industrielle Prozesskontrolle: Zur Überwachung und Regelung von Temperaturen, Drücken, Strömen und Spannungen mit hoher Genauigkeit.
- Medizintechnik: In Geräten, die präzise physiologische Messungen erfordern.
- Umweltmesstechnik: Zur Erfassung von Werten wie pH, Leitfähigkeit oder Konzentrationen.
- Akademische Forschung und Entwicklung: Als Standardbaustein für Prototypen und experimentelle Aufbauten.
Detaillierte Spezifikationen des ICL 7135
| Merkmal | Spezifikation |
|---|---|
| Typ | Analog-Digital-Wandler (A/D-Wandler) |
| Auflösung | 4½ Stellen (4000+1 Zählungen) |

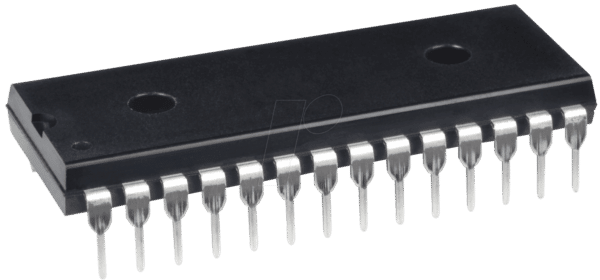

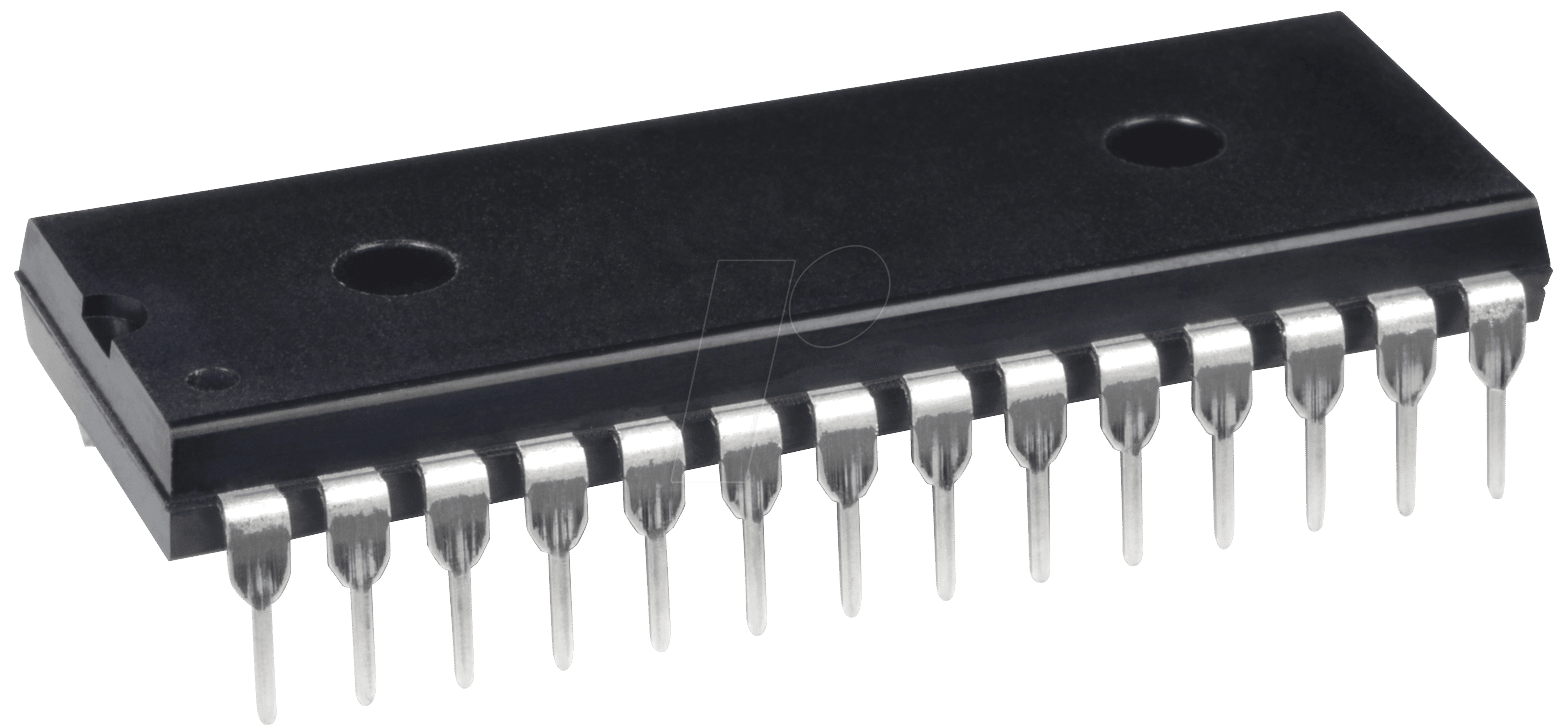

| Gehäuse | DIL-28 (Dual In-line Package) |
| Technologie | CMOS (Complementary Metal-Oxide-Semiconductor) |
| Integration | Hochintegriert, mit internem Referenzspannungsregler und Taktgeber (optional) |
| Messbereich (Spannung) | Programmierbar, typischerweise ±2V, ±200mV, ±20mV (mit externen Teiler) |
| Genauigkeit | Typische ±0,05% des Messwertes ±1 Zählung (abhängig von Referenzspannung und Betriebstemperatur) |
| Anzeige-Interface | Direkte Ansteuerung von 7-Segment-LEDs oder Ansteuerung über digitale Schnittstellen (nach Pegelanpassung) |
| Stromversorgung | Einzel- oder Doppelversorgungsbetrieb möglich, typischerweise ±5V bis ±15V |
| Betriebstemperatur | Industriestandard, typisch -40°C bis +85°C |
| Hersteller | ICL (ursprünglich Intersil, später Teil von Renesas oder anderen Halbleiterherstellern; genaue Produktionsdetails können variieren) |
Technische Überlegenheit für Ihre Projekte
Der ICL 7135 basiert auf einem zweifach integrierten Integrationsprinzip (Dual-Slope Integration), was ihm eine bemerkenswerte Immunität gegenüber Rauschen und Spannungsdrift verleiht. Diese Methode der Wandlung ist inhärent linear und erfordert keine Präzisions-Kalibrierung nach der Herstellung, was ihn zu einer wartungsarmen und zuverlässigen Wahl macht. Die Fähigkeit, sowohl positive als auch negative Spannungen präzise zu messen, erweitert sein Einsatzspektrum erheblich. Die interne Schaltung reduziert die Notwendigkeit externer Komponenten wie Verstärker, Multiplexer oder Referenzspannungsquellen, was das Platinenlayout vereinfacht und Kosten senkt. Für Entwickler, die komplexe analoge Signale in digitale Daten umwandeln müssen, bietet der ICL 7135 eine robuste und bewährte Lösung, die Stabilität und Genauigkeit auf höchstem Niveau gewährleistet.
FAQ – Häufig gestellte Fragen zu ICL 7135 – A/D-Wandler, 4½ Stellen, DIL-28
Was bedeutet „4½ Stellen“ bei diesem A/D-Wandler?
„4½ Stellen“ bezieht sich auf die maximale Zählkapazität des Wandlers. Dies bedeutet, dass er Werte bis 4000 darstellen kann, wobei die höchste Stelle (die „halbe“ Stelle) entweder mit einer 0 oder einer 1 belegt sein kann. Dies ermöglicht Messungen von -3999 bis +4000 oder von 0 bis 4000, je nach Konfiguration. Im Vergleich zu 3½-stelligen Wandlern (die typischerweise bis 1999 oder 2000 zählen) bietet dies eine doppelte Auflösung für den gleichen Messbereich.
Welche Arten von Messgrößen kann der ICL 7135 umwandeln?
Der ICL 7135 ist primär für die Umwandlung von analogen Spannungen in digitale Werte konzipiert. Durch den Einsatz geeigneter externer Wandler oder Sensoren können jedoch auch andere physikalische Größen wie Strom, Temperatur, Druck, oder Widerstand gemessen werden, sofern diese in eine proportionale Spannung umgewandelt werden können.
Ist der ICL 7135 für den direkten Anschluss an Mikrocontroller geeignet?
Der ICL 7135 verfügt über eine digitale Schnittstelle, die nach entsprechender Pegelanpassung (z.B. über Level-Shifter, falls der Mikrocontroller mit einer anderen Spannungsebene arbeitet als der ICL 7135) direkt an die GPIO-Pins eines Mikrocontrollers angeschlossen werden kann. Die Ausgabe erfolgt typischerweise im BCD-Format (Binary Coded Decimal) oder als serialisierte Daten, was die Anbindung an digitale Verarbeitungssysteme erleichtert.
Welche Vorteile bietet die DIL-28 Gehäuseform?
Das DIL-28 Gehäuse (Dual In-line Package) ist ein traditionelles und weit verbreitetes Gehäuseformat für integrierte Schaltungen. Es ermöglicht eine einfache Bestückung auf Lochrasterplatinen oder Standard-Leiterplatten (PCBs) und ist für das Prototyping und kleinere bis mittlere Serienproduktionen sehr gut geeignet. Die Pins sind gut zugänglich und ermöglichen eine zuverlässige Verbindung.
Benötige ich für den Betrieb des ICL 7135 zusätzliche Präzisionskomponenten?
Der ICL 7135 ist hochintegriert und minimiert den Bedarf an externen Komponenten. Eine externe Referenzspannung ist jedoch für die genaue Kalibrierung und Stabilität des Messwertes unerlässlich. Je nach Anwendung können zusätzliche Kondensatoren für Filterung und Stabilisierung sowie gegebenenfalls externe Widerstände zur Bereichsumschaltung oder zur Erweiterung des Messbereichs erforderlich sein.
Wie verhält sich der ICL 7135 in Umgebungen mit elektrischem Rauschen?
Dank seiner Dual-Slope Integration und der CMOS-Technologie weist der ICL 7135 eine gute Immunität gegenüber Störungen und Rauschen auf. Die Integrationsmethode mittelt über eine bestimmte Zeit, was kurzzeitige Rauschspitzen effektiv reduziert. Für höchste Ansprüche an Rauschunterdrückung sind zusätzliche Filterungsmaßnahmen auf der analogen Eingangsseite empfehlenswert.
Ist der ICL 7135 noch aktuell oder gibt es modernere Alternativen?
Der ICL 7135 ist ein etablierter und bewährter A/D-Wandler, der für viele Anwendungen, bei denen Zuverlässigkeit, Genauigkeit und eine einfache Handhabung im Vordergrund stehen, nach wie vor eine ausgezeichnete Wahl darstellt. Für Anwendungen, die extrem hohe Abtastraten, integrierte digitale Schnittstellen wie I2C oder SPI, oder noch höhere Auflösungen (z.B. 16 Bit und mehr) erfordern, existieren modernere A/D-Wandler-Architekturen. Dennoch bleibt der ICL 7135 aufgrund seines Preis-Leistungs-Verhältnisses und seiner Performance in vielen Nischenanwendungen ungeschlagen.
