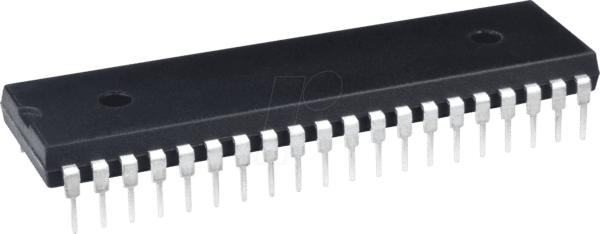

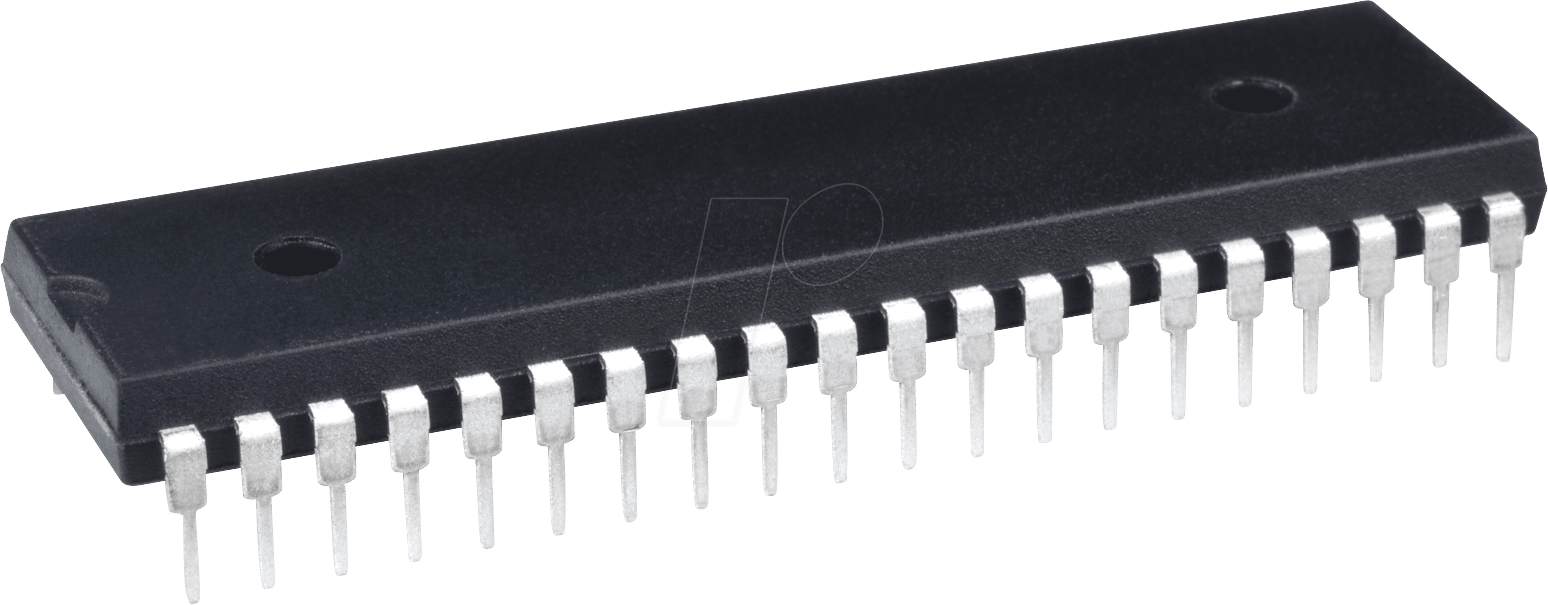

ICL 7117 – Der präzise Analog-Digital-Wandler für anspruchsvolle Technik-Anwendungen
Sie suchen nach einer zuverlässigen Lösung zur Umwandlung analoger Signale in digitale Messwerte, die präzise und stabil ist? Der ICL 7117 – ein 3-1/2-stelliger LED-Analog-Digital-Wandler mit integrierter Hold-Funktion im DIL-40 Gehäuse – ist die ideale Komponente für Entwickler, Ingenieure und Hobbyisten, die höchste Genauigkeit und Benutzerfreundlichkeit bei der Datenerfassung und Messwerterfassung benötigen.
Herausragende Präzision und Zuverlässigkeit
Der ICL 7117 setzt neue Maßstäbe in der Digitalisierung analoger Signale. Im Gegensatz zu einfacheren Wandlern bietet dieser IC eine herausragende Auflösung von 3-1/2 Stellen, was eine detaillierte Darstellung von Messwerten ermöglicht. Die integrierte Hold-Funktion ist ein entscheidender Vorteil für Anwendungen, bei denen der letzte Messwert erfasst und analysiert werden muss, ohne dass das Signal weiter schwankt. Dies macht den ICL 7117 zur überlegenen Wahl gegenüber Standardlösungen, die diese Funktionalität oft nur über externe Schaltungen realisieren können.
Umfassende Vorteile des ICL 7117
- Hohe Genauigkeit: Bietet präzise Analog-Digital-Umwandlung mit 3-1/2 Stellen Auflösung.
- Integrierte Hold-Funktion: Ermöglicht das Einfrieren und Anzeigen des aktuellen Messwerts für detaillierte Analysen.
- Flexibilität: Geeignet für eine breite Palette von Mess- und Steuerungsanwendungen.
- Robustheit: Entwickelt für Langlebigkeit und Stabilität im industriellen und hobbyistischen Einsatz.
- Einfache Integration: Das DIL-40 Gehäuse erleichtert die Montage und Verdrahtung auf Standard-Leiterplatten.
- Energieeffizienz: Optimiert für geringen Stromverbrauch, ideal für batteriebetriebene Geräte.
Technische Spezifikationen im Detail
Der ICL 7117 ist ein monolithischer CMOS-Chip, der die Konvertierung analoger Spannungen in eine digitale Anzeige ermöglicht, die typischerweise auf einer 3-1/2-stelligen LED-Anzeige ausgegeben wird. Seine einzigartige Architektur reduziert den Aufwand für externe Komponenten erheblich, was zu kostengünstigeren und kompakteren Designs führt. Die automatische Polaritätsanzeige und die Null-Drift-Kompensation tragen weiter zur Benutzerfreundlichkeit und Zuverlässigkeit bei.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des ICL 7117 eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. Von Laborinstrumenten über industrielle Überwachungssysteme bis hin zu anspruchsvollen Hobbyprojekten – dieser Wandler liefert stets exakte Messergebnisse. Er eignet sich hervorragend für den Einsatz in:
- Digitalen Voltmeter und Amperemeter
- Temperaturmessgeräten
- Frequenzzählern
- Widerstandsmessgeräten
- Batterie-Testgeräten
- Prozesssteuerungen und Datenerfassungssystemen
- Labor- und Messgeräten
Detaillierte Produktmerkmale
Der ICL 7117 – 3-1/2-stellige LED-Analog-Digital-Wandler mit Hold, DIL-40 – zeichnet sich durch seine sorgfältig ausgewählten Merkmale aus, die seine Leistungsfähigkeit und Anwendungsvielfalt unterstreichen. Diese Aspekte sind entscheidend für jede technische Implementierung, bei der Präzision und Zuverlässigkeit oberste Priorität haben.
| Merkmal | Beschreibung |
|---|---|
| Chip-Technologie | CMOS-Technologie für hohe Integration und geringen Stromverbrauch |
| Anzeigekapazität | 3-1/2 Stellen (±1999 Counts), ermöglicht detaillierte Messungen |
| Analog-Eingangsbereich | Hohe Flexibilität durch konfigurierbaren Eingangsbereich, ideal für verschiedene Messbereiche |
| Integrierte Funktionen | Hold-Funktion, automatische Polaritätsanzeige, Null-Drift-Kompensation |
| Referenzspannungsbereich | Breiter Bereich für Anpassung an unterschiedliche Spannungsreferenzen |
| Betriebsspannung | Breiter Spannungsbereich, ermöglicht Betrieb mit verschiedenen Stromversorgungen |
| Gehäuse | DIL-40 (Dual In-line Package, 40 Pins), Standard für einfache Montage auf Leiterplatten |
| Anzeigetyp | Ausgelegt für die Ansteuerung von LED-Displays |
Leistungsoptimierung durch Design-Merkmale
Das Design des ICL 7117 ist auf maximale Leistung und minimale Komplexität ausgelegt. Die integrierte Dual-Slope-Integrations-Architektur sorgt für eine exzellente Linearität und Rauschunterdrückung, was bei der Verarbeitung empfindlicher analoger Signale unerlässlich ist. Der geringe Stromverbrauch macht ihn zudem zu einer ausgezeichneten Wahl für mobile und energieeffiziente Anwendungen. Die Fähigkeit, direkt LED-Displays anzusteuern, vereinfacht das Schaltungsdesign und reduziert die Stücklistenkosten erheblich.
Umfassende Schutzmechanismen
Für den zuverlässigen Einsatz in anspruchsvollen Umgebungen verfügt der ICL 7117 über integrierte Schutzmechanismen, die die Langlebigkeit und Stabilität des Bauteils gewährleisten. Die interne Oszillatorstruktur reduziert die Notwendigkeit externer Komponenten weiter und erhöht die Robustheit des Gesamtsystems. Die präzise Kalibrierung und die geringen Kalibrierungsabweichungen minimieren den Wartungsaufwand.
Vergleich mit Standardlösungen
Im direkten Vergleich mit einfacheren Analog-Digital-Wandlern oder manuellen Messmethoden bietet der ICL 7117 deutliche Vorteile. Die automatische Abtastung und Anzeige eliminiert menschliche Ablesefehler und ermöglicht kontinuierliche Messungen. Die integrierte Hold-Funktion ist ein Merkmal, das bei vielen konkurrierenden ICs nur durch zusätzliche Schaltungen realisierbar ist, was die Entwicklungszeit und Kosten erhöht. Die präzise 3-1/2-stellige Anzeige liefert feinere Details als viele 3-stellige Wandler.
Technische Tiefenanalyse: Die Dual-Slope-Integration
Die Kerntechnologie des ICL 7117 ist die Dual-Slope-Integrations-Methode. Bei diesem Verfahren wird die Eingangsspannung für eine feste Zeit integriert, wodurch eine Ladung proportional zur Eingangsspannung aufgebaut wird. Anschließend wird die integrierte Ladung mit einer Referenzspannung entladen. Die Zeit, die zum Entladen benötigt wird, ist direkt proportional zur ursprünglichen Eingangsspannung. Diese Methode bietet inhärente Vorteile wie:
- Hohe Linearität: Die Ladungsauf- und -entladung über Integratoren kompensiert Nichtlinearitäten von Bauteilen.
- Rauschunterdrückung: Die Integration über eine feste Zeit mittelt zufällige Rauschanteile heraus.
- Unabhängigkeit von Referenzspannungsschwankungen: Schwankungen der Referenzspannung beeinflussen sowohl die Lade- als auch die Entladephase proportional, was zu einer Kompensation führt.
- Reduzierte Abhängigkeit von Taktfrequenz: Die gemessene Zeit ist relativ unabhängig von kurzfristigen Schwankungen der Taktfrequenz.
Diese fortschrittliche Technologie unterscheidet den ICL 7117 von einfacheren Flash- oder Successive-Approximation-ADC-Architekturen, insbesondere in Bezug auf Präzision und Stabilität über einen weiten Temperaturbereich.
FAQ – Häufig gestellte Fragen zu ICL 7117 – 3-1/2-stellige LED-Analog-Digital-Wandler mit Hold, DIL-40
Was genau ist ein 3-1/2-stelliger Analog-Digital-Wandler?
Ein 3-1/2-stelliger Analog-Digital-Wandler (ADC) bedeutet, dass er Werte von -1999 bis +1999 darstellen kann. Die „halbe“ Stelle, oft eine ‚1‘, erlaubt die Anzeige von Werten bis 1, das heißt, er kann beispielsweise 1.999V oder -1.999V präzise anzeigen, was eine höhere Auflösung als bei reinen 3-stelligen Wandlern bietet.
Wofür wird die Hold-Funktion bei diesem IC verwendet?
Die Hold-Funktion ermöglicht es, den aktuell angezeigten Messwert einzufrieren und beizubehalten, auch wenn sich das analoge Eingangssignal weiter ändert. Dies ist nützlich, um Spitzenwerte zu erfassen oder einen bestimmten Messwert für weitere Analysen festzuhalten, ohne ihn durch dynamische Signaländerungen zu verlieren.
Welche Art von Anzeige kann mit dem ICL 7117 angesteuert werden?
Der ICL 7117 ist speziell dafür konzipiert, LED-Displays (Light Emitting Diode) anzusteuern. Dies macht ihn ideal für Anwendungen, bei denen eine helle und gut ablesbare Anzeige gewünscht ist.
Benötige ich viele externe Komponenten, um den ICL 7117 zu verwenden?
Nein, der ICL 7117 zeichnet sich durch eine hohe Integration aus. Viele Funktionen, wie die Referenzspannungserzeugung (teilweise), der Oszillator und die Steuerung des Displays, sind bereits im Chip integriert, was die Anzahl der benötigten externen Bauteile minimiert.
Ist der ICL 7117 für den Einsatz in rauen Umgebungen geeignet?
Ja, die CMOS-Technologie und das robuste Design des ICL 7117 machen ihn für viele industrielle und auch anspruchsvolle Hobby-Anwendungen geeignet. Die interne Kompensation von Drift und die Rauscharmut tragen zur Stabilität bei.
Welche Spannungsbereiche kann der ICL 7117 verarbeiten?
Der ICL 7117 ist flexibel bezüglich des Eingangsbereichs. Der genaue Messbereich wird durch die Wahl der externen Widerstände und Kondensatoren sowie der Referenzspannung bestimmt, was eine Anpassung an vielfältige Messaufgaben ermöglicht.
Warum ist das DIL-40 Gehäuse vorteilhaft?
Das Dual In-line Package (DIP) mit 40 Pins ist ein Standard-Steckverbinderformat, das die einfache Montage und den Austausch auf Breadboards und Standard-Leiterplatten ermöglicht. Dies vereinfacht sowohl den Prototypenbau als auch die industrielle Fertigung.
