ICL 7116: Präzision für anspruchsvolle Messaufgaben – Der 3½-stellige LCD-Analog-Digital-Wandler mit Hold-Funktion
Sie benötigen eine zuverlässige und präzise Umwandlung analoger Signale in digitale Werte für Ihre elektronischen Schaltungen und Messinstrumente? Der ICL 7116 ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine herausragende Performance und Vielseitigkeit in einem kompakten DIL-40 Gehäuse suchen. Dieses hochentwickelte Bauteil übertrifft herkömmliche Analog-Digital-Wandler (ADCs) durch seine integrierte Hold-Funktion, die es Ihnen ermöglicht, Momentanwerte einfach zu erfassen und weiterzuverarbeiten, ohne dass eine kontinuierliche Signaländerung erforderlich ist.
Herausragende Präzision und Zuverlässigkeit
Der ICL 7116 zeichnet sich durch seine außergewöhnliche Präzision aus, die für eine Vielzahl von anspruchsvollen Messanwendungen unerlässlich ist. Ob in Laborgeräten, industriellen Steuerungssystemen oder portablen Messinstrumenten – die 3½-stellige Anzeige gewährleistet eine feingliedrige Auflösung, die selbst kleinste Signaländerungen exakt abbildet. Im Vergleich zu einfachen ADCs, die oft nur grundlegende Konvertierungen liefern, bietet der ICL 7116 eine gesteigerte Genauigkeit und Stabilität, was zu verlässlicheren Messergebnissen führt.
Integrierte Hold-Funktion für maximale Flexibilität
Die integrierte Hold-Funktion ist ein entscheidendes Merkmal, das den ICL 7116 von vielen Standard-ADCs abhebt. Sie ermöglicht das Einfrieren des aktuellen Messwertes auf Knopfdruck oder durch ein externes Steuersignal. Dies ist besonders nützlich, wenn schnelle Signalspitzen erfasst oder ein bestimmter Messzustand für weitere Analysen gesichert werden soll. Diese Funktionalität vereinfacht den Messprozess erheblich und vermeidet die Notwendigkeit komplexer externer Schaltungen zur Werterfassung.
Vielseitigkeit und einfache Integration
Der ICL 7116 ist konzipiert für eine breite Palette von Anwendungen. Seine Fähigkeit, sowohl unipolare als auch bipolare analoge Signale zu verarbeiten, macht ihn zu einem äußerst flexiblen Baustein in Ihrer Schaltung. Die klare und gut lesbare 3½-stellige LCD-Anzeige, die direkt vom Chip angesteuert wird, vereinfacht die Implementierung und reduziert die Notwendigkeit zusätzlicher Anzeigetreiber.
Technische Spezifikationen und Vorteile
- Präzise 3½-stellige Konvertierung: Bietet eine hohe Auflösung und Genauigkeit für detaillierte Messungen.
- Integrierte Hold-Funktion: Ermöglicht das einfache Erfassen und Sichern von Momentanwerten.
- Unipolare und bipolare Signalverarbeitung: Vielseitig einsetzbar für unterschiedliche Messbereiche.
- Direkte LCD-Ansteuerung: Vereinfacht die Systemintegration und reduziert die Komplexität.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Geräte und energieeffiziente Anwendungen.
- Breiter Versorgungsspannungsbereich: Ermöglicht den Einsatz in vielfältigen Stromversorgungsumgebungen.
- Hohe Eingangsimpedanz: Minimiert die Belastung der zu messenden Quelle und gewährleistet präzise Messungen.

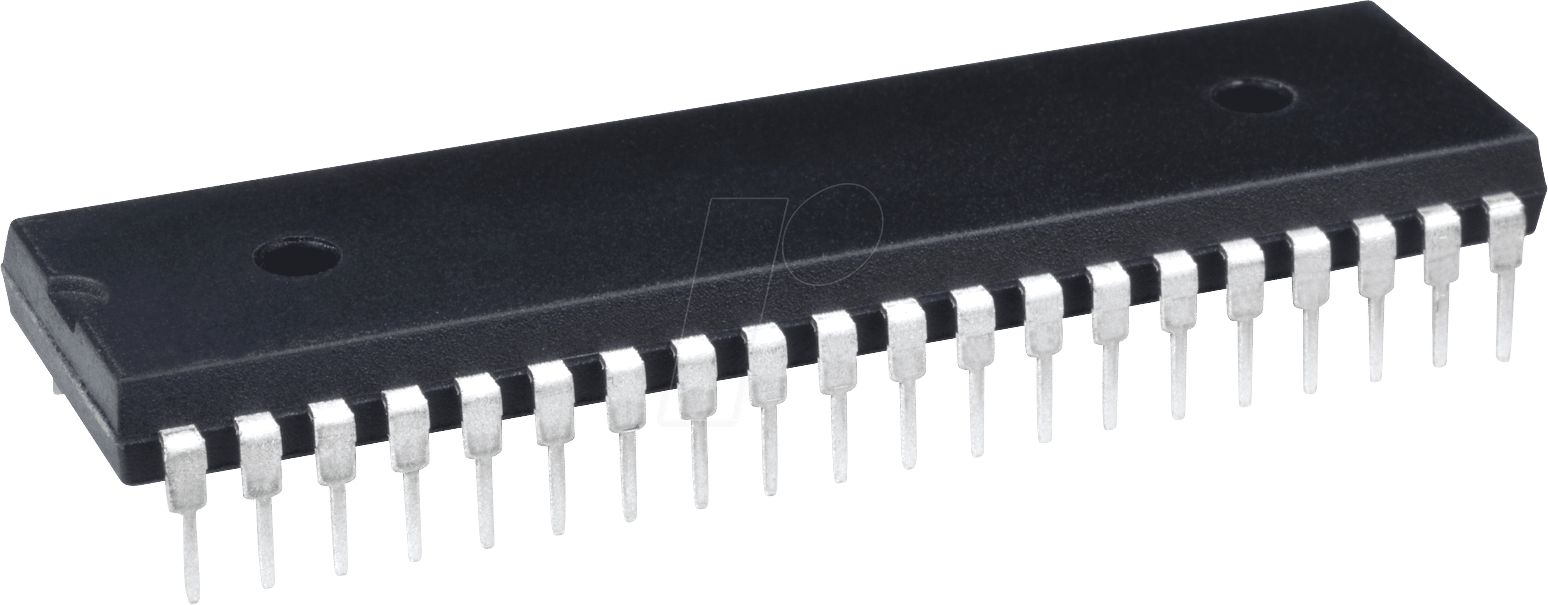

- DIL-40 Gehäuse: Standardisiertes Package für einfache Handhabung und Montage auf Steckplatinen oder durch Lötanschlüsse.
Produkteigenschaften im Detail
| Kategorie | Beschreibung |
|---|---|
| Anzeigeauflösung | 3½-stellig (±1999 Zähleinheiten) |
| Analog-Digital-Wandlungsprinzip | Dual-Slope Integration |
| Integrierte Funktionen | Analog-Digital-Wandlung, Hold-Funktion, LCD-Treiber, Referenzspannungsregler |
| Eingangsbereich | Konfigurierbar für unipolare und bipolare Signale, typischerweise bis zu ±2V oder ±200mV (abhängig von externer Beschaltung) |
| Genauigkeit | Typischerweise besser als ±0.1% des Messwertes ±1 LSB (Ziffernfehler), abhängig von der externen Beschaltung und Kalibrierung. Die inhärente Präzision des Dual-Slope-Prinzips minimiert Drift. |
| Betriebsspannung | Weit gefasster Bereich, typischerweise von 5V bis 15V (bei Verwendung von separaten Versorgungsschienen für analog und digital) |
| Stromverbrauch | Extrem gering, besonders im aktiven Messmodus und im Hold-Zustand, was für mobile Anwendungen vorteilhaft ist. Genaue Werte hängen von der Versorgungsspannung und der Taktfrequenz ab. |
| Gehäusetyp | DIL-40 (Dual In-line Package mit 40 Pins), ermöglicht einfache Montage und Verdrahtung. |
| Besondere Merkmale | Hohe CMRR (Common Mode Rejection Ratio) und PSRR (Power Supply Rejection Ratio) für verbesserte Störunterdrückung. Automatische Polaritätsumkehr. |
Anwendungsgebiete des ICL 7116
Der ICL 7116 ist ein universell einsetzbarer Analog-Digital-Wandler, der sich für eine Vielzahl von Applikationen eignet:
- Digitale Voltmeter und Amperemeter: Zur präzisen Messung von Spannungen und Strömen in Labor- und Feldanwendungen.
- Temperaturmessgeräte: In Verbindung mit geeigneten Sensoren zur Erfassung und Anzeige präziser Temperaturwerte.
- Frequenzzähler: Zur Umwandlung von Frequenzsignalen in digitale Werte.
- Batterietester und Zustandsanzeigen: Zur Überwachung des Ladezustandes von Batterien.
- Pegelanzeigen in industriellen Prozessen: Zur Überwachung von Drücken, Durchflüssen oder Füllständen.
- DIY-Elektronikprojekte: Eine ausgezeichnete Wahl für anspruchsvolle Bastelprojekte, die genaue analoge Messungen erfordern.
- Kalibriergeräte: Als Kernstück von Prüf- und Kalibriergeräten zur Erzeugung und Messung von Standardsignalen.
FAQ – Häufig gestellte Fragen zu ICL 7116 – 3½-stellige LCD-Analog-Digital-Wandler mit Hold, DIL-40
Was genau ist ein 3½-stelliger Analog-Digital-Wandler?
Ein 3½-stelliger Analog-Digital-Wandler (ADC) ist ein elektronischer Baustein, der ein analoges Eingangssignal (wie z.B. eine Spannung) in einen digitalen Wert umwandelt, der dann auf einer digitalen Anzeige dargestellt werden kann. Die Bezeichnung „3½-stellig“ bezieht sich auf die Anzeige: sie kann drei volle Ziffern von 0 bis 9 darstellen und eine halbe Ziffer, die meistens nur die Ziffer 1 (oder manchmal 0) sein kann, um den Bereich zu erweitern. Dies ermöglicht die Darstellung von Werten bis zu ±1999. Dies ist eine gängige und praktische Auflösung für viele Messaufgaben.
Was ist die Hold-Funktion und warum ist sie wichtig?
Die Hold-Funktion ermöglicht es Ihnen, den aktuell angezeigten Messwert „einzufrieren“ oder zu speichern. Wenn Sie diese Funktion aktivieren, wird der zuletzt gemessene Wert auf der Anzeige gehalten, auch wenn sich das ursprüngliche analoge Eingangssignal weiter ändert. Dies ist äußerst nützlich, um Spitzenwerte zu erfassen, flüchtige Messungen zu dokumentieren oder einen spezifischen Zustand für die weitere Analyse zu sichern, ohne dass Sie sich auf das schnelle Ablesen konzentrieren müssen.
Welche Vorteile bietet der ICL 7116 gegenüber einem einfachen ADC-Chip?
Der ICL 7116 bietet mehrere entscheidende Vorteile. Erstens, die integrierte Hold-Funktion, die bei vielen Basis-ADCs fehlt und externe Schaltungen erfordern würde. Zweitens, die direkte Ansteuerung eines LCD-Displays, was die Komplexität und die Anzahl der benötigten externen Komponenten reduziert. Drittens, die präzise Dual-Slope Integration-Technologie, die eine hohe Genauigkeit und Stabilität gegen Temperaturschwankungen und Versorgungsspannungsschwankungen bietet, was bei einfachen Konverter-Chips oft nicht der Fall ist.
Ist der ICL 7116 für unerfahrene Anwender geeignet?
Der ICL 7116 ist aufgrund seiner direkten LCD-Ansteuerung und der gut dokumentierten Funktionsweise relativ einfach zu integrieren, insbesondere für Anwender mit Grundkenntnissen in Elektronik. Die DIL-40 Bauform erleichtert das Prototyping auf Steckplatinen. Für komplexe oder hochpräzise Anwendungen ist jedoch ein tieferes Verständnis der analogen Schaltungstechnik und der Kalibrierung empfehlenswert, um das volle Potenzial des Bausteins auszuschöpfen.
Welche Art von analogem Signal kann der ICL 7116 verarbeiten?
Der ICL 7116 kann sowohl unipolare (nur positive Spannungen) als auch bipolare (positive und negative Spannungen) analoge Eingangssignale verarbeiten. Die genauen Messbereiche und Empfindlichkeiten werden durch die externe Beschaltung, insbesondere durch die Wahl der Widerstände und Kondensatoren, sowie durch die Versorgungsspannung definiert. Dies macht ihn äußerst flexibel für unterschiedliche Messanforderungen.
Wie wird die Genauigkeit des ICL 7116 beeinflusst?
Die inhärente Genauigkeit des ICL 7116 ist sehr hoch und wird durch das Dual-Slope Integration-Verfahren gewährleistet, das Rauschunterdrückung und Stabilität fördert. Die tatsächlich erreichte Systemgenauigkeit hängt jedoch von mehreren Faktoren ab, darunter die Präzision der externen Komponenten (Widerstände, Kondensatoren), die Stabilität der Referenzspannung, die Qualität der Stromversorgung und die korrekte Kalibrierung. Für höchste Präzision ist eine sorgfältige Auswahl und Dimensionierung der externen Bauteile unerlässlich.
Benötige ich zusätzliche Chips, um ein funktionierendes Messgerät zu bauen?
Um ein grundlegendes Messgerät zu bauen, das die Messwerte auf einem LCD anzeigt, benötigen Sie neben dem ICL 7116 hauptsächlich ein passendes LCD-Display, einige passive Bauelemente wie Widerstände und Kondensatoren für die Konfiguration und Taktgenerierung, und gegebenenfalls eine Referenzspannungsquelle, wenn keine interne verwendet wird. Für komplexere Funktionen wie Datenspeicherung oder Kommunikation mit einem Mikrocontroller wären zusätzliche Chips erforderlich.
