ICL 7106: Der Präzisions-Displaytreiber für Ihre Mess- und Regeltechnik
Wenn Sie in der Entwicklung von präzisen Anzeigesystemen für Messgeräte, industrielle Steuerungen oder wissenschaftliche Instrumente tätig sind, suchen Sie nach einer zuverlässigen Lösung, die rohe analoge Messwerte in klar lesbare digitale Informationen umwandelt. Der ICL 7106 ist genau für diese Anforderung konzipiert. Er ist die ideale Wahl für Ingenieure und Entwickler, die eine robuste und gleichzeitig hochgenaue Komponente zur direkten Ansteuerung von LCD-Anzeigen benötigen, ohne auf zusätzliche Treiberschaltungen angewiesen zu sein.
Die Überlegenheit des ICL 7106: Präzision trifft auf Effizienz
Im Vergleich zu Standardlösungen, die oft separate A/D-Wandler und Displaytreiber erfordern, integriert der ICL 7106 diese Funktionalitäten in einem einzigen, hochentwickelten Chip. Dies reduziert nicht nur die Bauteilanzahl und die Komplexität des Schaltungsdesigns erheblich, sondern minimiert auch potenzielle Fehlerquellen und spart wertvollen Platz auf der Leiterplatte. Seine direkte Kompatibilität mit kostengünstigen LCDs und seine Fähigkeit, hochpräzise Messungen durchzuführen, machen ihn zu einer überlegenen Wahl für anspruchsvolle Anwendungen, bei denen Zuverlässigkeit und Genauigkeit im Vordergrund stehen.
Technische Eckpfeiler des ICL 7106
Der ICL 7106 repräsentiert einen Meilenstein in der Entwicklung von integrierten Schaltungen für die digitale Messtechnik. Sein Kernstück bildet ein fortschrittlicher Dual-Slope-Integrations-Analog-Digital-Wandler, der für seine exzellente Linearität und Stabilität bekannt ist. Diese Technologie ermöglicht die Umwandlung analoger Eingangssignale in digitale Werte mit einer Auflösung von 3½ Stellen, was für eine Vielzahl von Messaufgaben vollkommen ausreichend ist.
Ein weiterer entscheidender Vorteil ist die integrierte Fähigkeit, universelle LCD-Anzeigen direkt anzusteuern. Dies eliminiert die Notwendigkeit externer Treiber-ICs und vereinfacht das Gesamtsystem erheblich. Die Schaltung ist optimiert für einen geringen Stromverbrauch, was sie ideal für batteriebetriebene Geräte macht, bei denen Energieeffizienz eine hohe Priorität hat.
Leistungsmerkmale und Vorteile
- Hohe Messgenauigkeit: Dank der Dual-Slope-Integrations-Technologie bietet der ICL 7106 eine präzise Umwandlung analoger Signale mit minimaler Drift und hoher Linearität.
- Integrierte LCD-Treiber: Direkte Ansteuerung von 3½-stelligen LCD-Anzeigen ohne zusätzliche externe Komponenten, was Design und Kosten optimiert.
- Geringer Stromverbrauch: Ideal für mobile und batteriebetriebene Anwendungen, bei denen eine lange Betriebszeit essenziell ist.
- Vielseitige Eingangsoptionen: Unterstützt verschiedene Spannungsbereiche und Konfigurationen für flexible Anpassung an unterschiedliche Messanforderungen.
- Robustheit und Zuverlässigkeit: Entwickelt für den industriellen Einsatz, mit robuster Bauweise und bewährter Technologie.

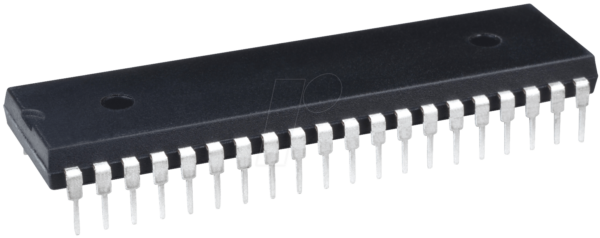

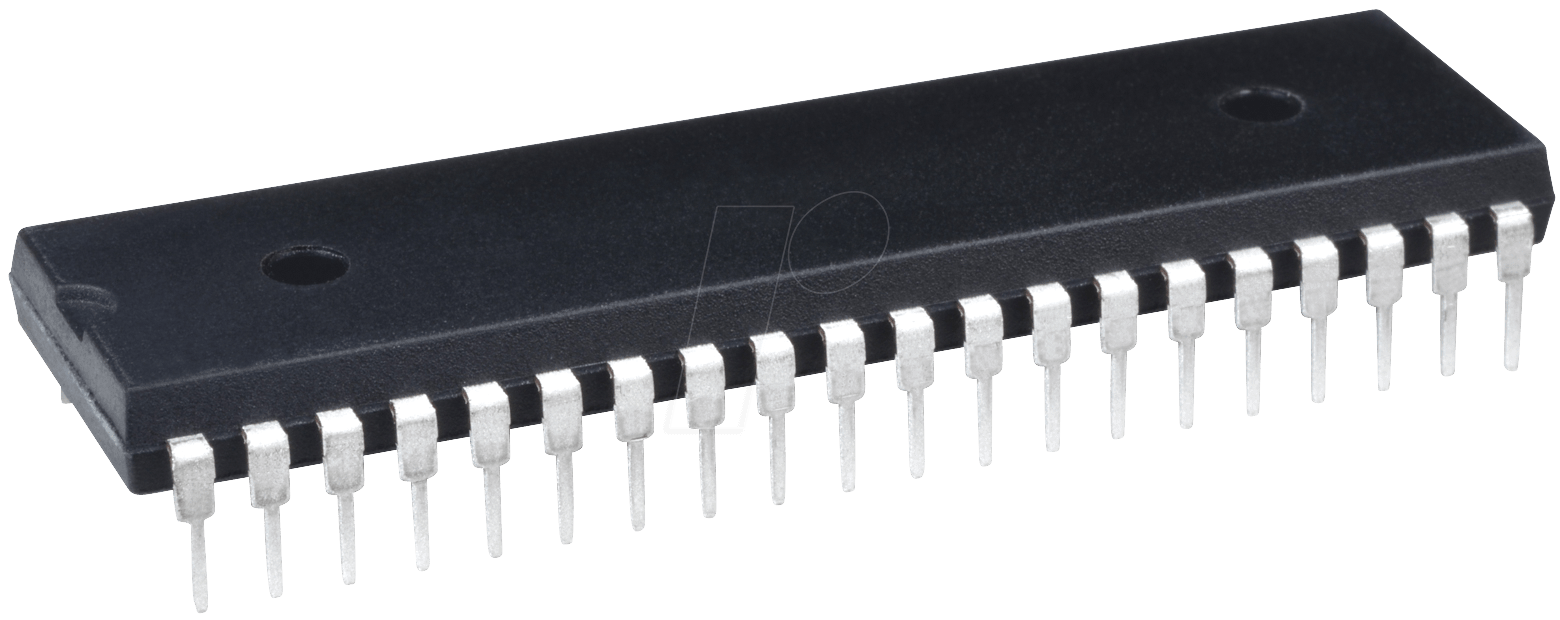

- Einfache Integration: Der DIP-40-Gehäusetyp ermöglicht eine einfache Montage und Verdrahtung auf Standard-Leiterplatten.
- Umfassende Funktionalität: Bietet neben der A/D-Wandlung auch Funktionen wie Auto-Zero und Polaritätsanzeige, was den Funktionsumfang des Geräts erweitert.
Detaillierte Spezifikationen
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Displaytreiber / Analog-Digital-Wandler |
| Modell | ICL 7106 |
| Anzeigegenauigkeit | 3½ Stellen (±1999 Zählwerte) |
| Wandlungsprinzip | Dual-Slope Integration |
| Direkte LCD-Ansteuerung | Ja, integriert |
| Gehäusetyp | DIP-40 (Dual In-line Package) |
| Betriebsspannung (typisch) | 9V (kann je nach Konfiguration variieren) |
| Stromverbrauch | Extrem gering, optimiert für Batteriebetrieb |
| Referenzspannungseingang | Ja, für flexible Kalibrierung |
| Übersteuerungsanzeige | Ja |
| Polaritätsanzeige | Automatisch |
| Auto-Zero-Funktion | Ja, zur Kompensation von Offset-Fehlern |
| Anwendungsspezifische Merkmale | Hochimpedanz-Analog-Frontend, interne Taktgenerator-Optionen |
Einsatzgebiete und Anwendungsbeispiele
Der ICL 7106 ist aufgrund seiner Präzision und Integration eine äußerst vielseitige Komponente. Seine Hauptanwendungsgebiete umfassen:
- Digitale Voltmeter und Amperemeter: Zur genauen Anzeige von Spannungs- und Stromwerten in Labor- und Industrieanwendungen.
- Frequenzzähler und Timer: Zur präzisen Messung von Frequenzen und Zeitintervallen.
- Temperaturmessgeräte: In Kombination mit geeigneten Sensoren zur Anzeige von Temperaturen.
- Batterietester und Ladestandsanzeigen: Zur Überwachung des Ladezustands von Batterien.
- Industrielle Prozesskontrolle: Zur Anzeige von Messwerten wie Druck, Füllstand oder Durchfluss in automatisierten Systemen.
- Handheld-Messgeräte: Aufgrund des geringen Stromverbrauchs ideal für tragbare Geräte.
- DIY-Elektronikprojekte: Für Hobbyisten, die präzise Messfunktionen in ihre Projekte integrieren möchten.
Die Technologie hinter der Präzision: Dual-Slope Integration
Das Herzstück des ICL 7106 ist seine Dual-Slope-Integrations-Analog-Digital-Wandlung. Dieser Prozess ist bekannt für seine hohe Immunität gegenüber Rauschen und seine hervorragende Stabilität über einen weiten Temperaturbereich. Der Prozess beginnt mit einer positiven Integration des Eingangssignals für eine feste Zeitdauer. Anschließend wird ein negatives Referenzsignal integriert, bis der Integrator auf Null zurückkehrt. Die Zeit, die für diese Rückintegration benötigt wird, ist direkt proportional zur Amplitude des ursprünglichen Eingangssignals. Diese Methode stellt sicher, dass Schwankungen in der Taktfrequenz oder der Versorgungsspannung nur minimale Auswirkungen auf die Messergebnisse haben, was zu einer konsistenten und zuverlässigen Leistung führt.
Optimierung für moderne Elektronikentwicklung
Die Entwicklung moderner elektronischer Geräte erfordert Komponenten, die nicht nur leistungsfähig, sondern auch kosteneffizient und einfach zu handhaben sind. Der ICL 7106 erfüllt diese Kriterien hervorragend. Seine Fähigkeit, mehrere Funktionen in einem Chip zu vereinen, reduziert die Komplexität des PCB-Layouts und spart wertvollen Platz. Dies ist besonders kritisch bei der Entwicklung kompakter und tragbarer Geräte. Die Verwendung des standardmäßigen DIP-40-Gehäuses erleichtert die Montage durch automatisierte Bestückungsmaschinen und vereinfacht die Reparatur oder den Austausch.
Häufig gestellte Fragen zu ICL 7106 – Displaytreiber, 3½ Stellen, A/D-Wandler, DIP-40
Was ist die Hauptfunktion des ICL 7106?
Die Hauptfunktion des ICL 7106 ist die Umwandlung eines analogen Eingangssignals in einen digitalen Wert mit 3½ Stellen Auflösung und die direkte Ansteuerung einer universellen LCD-Anzeige.
Für welche Art von Anwendungen ist der ICL 7106 am besten geeignet?
Der ICL 7106 ist ideal für Anwendungen, die präzise Messungen und eine klare digitale Anzeige erfordern, wie z.B. digitale Voltmeter, Amperemeter, Frequenzzähler, Thermometer und verschiedene industrielle Steuerungsgeräte, insbesondere wenn Stromverbrauch und Bauteilanzahl optimiert werden müssen.
Benötige ich zusätzliche Schaltungskomponenten, um den ICL 7106 mit einem LCD zu verbinden?
Nein, der ICL 7106 verfügt über integrierte Treiber, die direkt eine universelle LCD-Anzeige ansteuern können. Dies reduziert die Notwendigkeit externer Komponenten erheblich.
Ist der ICL 7106 für batteriebetriebene Geräte geeignet?
Ja, der ICL 7106 ist bekannt für seinen äußerst geringen Stromverbrauch, was ihn zu einer hervorragenden Wahl für batteriebetriebene Geräte macht, bei denen Energieeffizienz entscheidend ist.
Wie genau ist die Messung mit dem ICL 7106?
Der ICL 7106 verwendet die Dual-Slope-Integrations-Technologie, die für ihre hohe Genauigkeit, Linearität und Stabilität bekannt ist und eine Auflösung von 3½ Stellen bietet.
Welche Art von Analogsignalen kann der ICL 7106 verarbeiten?
Der ICL 7106 ist für die Verarbeitung von Gleichspannungen (DC) ausgelegt. Durch geeignete Beschaltung und externe Komponenten können auch andere Signalarten wie Wechselspannung oder Strom in eine geeignete Gleichspannung umgewandelt werden.
Welche Vorteile bietet die Dual-Slope-Integrationstechnologie?
Die Dual-Slope-Integrationstechnologie bietet eine hohe Immunität gegenüber Rauschen, eine ausgezeichnete Linearität und eine hohe Stabilität über verschiedene Umgebungsbedingungen hinweg, was zu sehr zuverlässigen und präzisen Messergebnissen führt.
