ICL 7106 CPLZ: Ihr Spezialist für präzise analog-digitale Wandlung und Anzeige
Sie suchen nach einer zuverlässigen und integrierten Lösung zur Erfassung analoger Signale und deren Anzeige auf einem digitalen 3½-stelligen Display? Der ICL 7106 CPLZ ist die Antwort für Entwickler und Ingenieure, die höchste Präzision, geringen Stromverbrauch und einfache Handhabung in ihren elektronischen Projekten benötigen. Dieses leistungsstarke Bauteil vereint einen A/D-Wandler mit einem integrierten LCD-Treiber und ist damit die ideale Wahl für Messgeräte, Panel-Meter und anspruchsvolle Industrieanwendungen.
Präzision, die überzeugt: Die Kernkompetenzen des ICL 7106 CPLZ
Der ICL 7106 CPLZ zeichnet sich durch seine Fähigkeit aus, analoge Spannungen präzise in digitale Werte umzuwandeln und diese direkt auf einem dreieinhalbstelligen LCD anzuzeigen. Dies eliminiert die Notwendigkeit externer Displaytreiber-ICs und vereinfacht somit die Schaltungsentwicklung erheblich. Die Dual-Slope-Integrationsarchitektur des A/D-Wandlers gewährleistet eine hohe Rauschunterdrückung und eine ausgezeichnete Linearität über den gesamten Messbereich, was ihn für anspruchsvolle Messtechnik unerlässlich macht. Im Vergleich zu diskreten Lösungen, die oft mehr Bauteile, Platz und Energie benötigen, bietet der ICL 7106 CPLZ eine hochintegrierte, kosteneffiziente und leistungsstarke Alternative.
Die Vorteile des ICL 7106 CPLZ im Überblick
- Hohe Genauigkeit: Dank der Dual-Slope-Integration liefert der A/D-Wandler konsistent genaue Messergebnisse, selbst unter ungünstigen Bedingungen.
- Integrierte LCD-Treiberfunktion: Direkte Ansteuerung von 3½-stelligen LCDs reduziert die Bauteilanzahl und vereinfacht das Schaltungsdesign.
- Niedriger Stromverbrauch: Ideal für batteriebetriebene Geräte und energieeffiziente Anwendungen.
- Breiter Eingangsspannungsbereich: Ermöglicht die Messung einer Vielzahl von analogen Signalen.
- Einfache Kalibrierung: Die integrierte Referenzspannung und die zweistufige Integration erleichtern die Justierung.

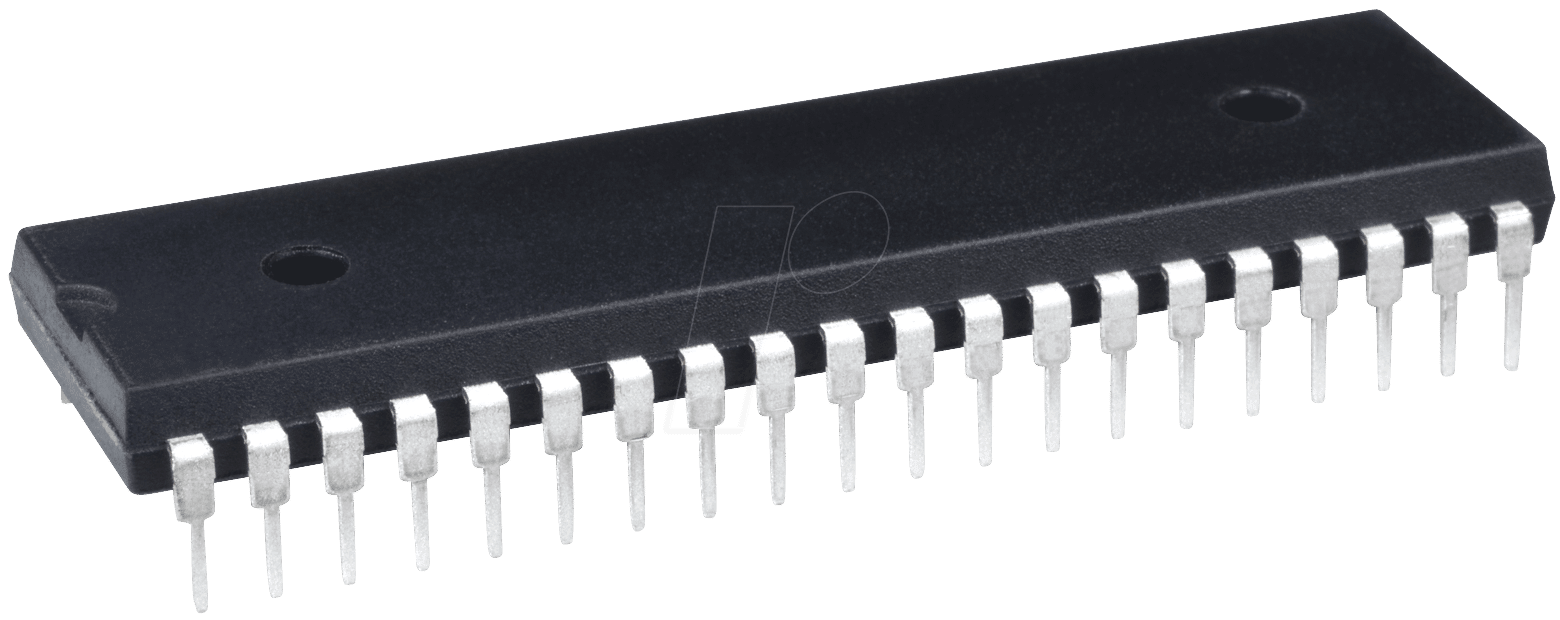

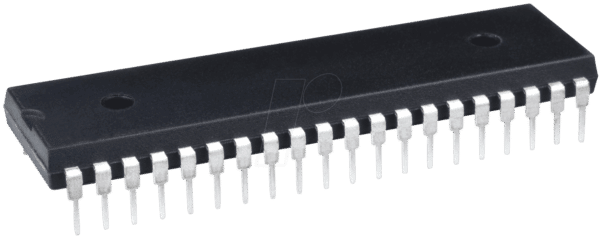

- Robuste Bauweise: Der DIP-40-Gehäuseformfaktor ermöglicht eine einfache Integration in Standard-PCBs und bietet gute thermische Eigenschaften.
- Vielseitige Anwendungsmöglichkeiten: Von Labor-Multimetern über industrielle Messsysteme bis hin zu Überwachungshardware.
Technische Spezifikationen: Ein tiefer Einblick in die Leistungsfähigkeit
Der ICL 7106 CPLZ ist ein hochintegrierter Schaltkreis, der die Anforderungen moderner digitaler Messtechnik erfüllt. Seine Kernfunktionalität basiert auf einer präzisen Dual-Slope-Integrations-Analog-Digital-Wandler-Architektur, die für ihre hervorragende Rauschimmunität und Stabilität bekannt ist. Dies ermöglicht die Messung analoger Signale mit einer Auflösung von 3½ Stellen, was für eine Vielzahl von Anwendungen ausreichend ist, bei denen eine hohe Genauigkeit im Vordergrund steht, aber nicht die Komplexität einer höheren Auflösung benötigt wird. Die integrierte Steuerung für LCD-Displays eliminiert die Notwendigkeit externer Treiber-ICs, was das Gesamtdesign vereinfacht und die Stückkosten senkt. Der Chip kann direkt eine breite Palette von LCDs ansteuern, was ihn zu einer universellen Lösung macht.
Analog-Digital-Wandlung
Der eingebaute A/D-Wandler verwendet die bewährte Dual-Slope-Integrationsmethode. Dieses Verfahren bietet mehrere signifikante Vorteile gegenüber anderen Wandlungstechniken. Erstens wird die Umwandlungsrate durch die Frequenz des internen Taktgebers bestimmt und ist somit relativ konstant und unabhängig von Temperaturschwankungen. Zweitens, und dies ist ein entscheidender Vorteil, maskiert die Dual-Slope-Integration effektiv eine Vielzahl von Rauschquellen, die im Messsignal vorhanden sein können. Dies führt zu einer stabilen und präzisen Messung, selbst in Umgebungen mit hoher elektrischer Störbelästigung. Die Auflösung von 3½ Stellen bedeutet, dass der Wandler Werte von -1999 bis +1999 darstellen kann, wobei die halbe Stelle typischerweise für das Vorzeichen und die höchstwertige Ziffer steht, die nur 0 oder 1 sein kann.
LCD-Ansteuerung
Die integrierte Fähigkeit zur Ansteuerung von LCDs ist ein weiteres herausragendes Merkmal des ICL 7106 CPLZ. Der Chip generiert die notwendigen Taktsignale und Phasenkontrolle, um die Segmentanzeigen eines 3½-stelligen LCD-Displays direkt zu treiben. Dies spart nicht nur Platz auf der Platine, sondern vereinfacht auch die Beschaltung erheblich. Die Auswahl von LCDs, die mit diesen Treibern kompatibel sind, ist in der Regel groß, was Entwicklern Flexibilität bei der Wahl der Anzeige bietet, sei es für visuelle Klarheit, Energieeffizienz oder Robustheit.
Stromversorgung und Energieeffizienz
Ein wichtiger Aspekt für viele Anwendungen, insbesondere für batteriebetriebene Geräte, ist der geringe Stromverbrauch. Der ICL 7106 CPLZ wurde mit Blick auf Energieeffizienz entwickelt. Er kann mit einer einzigen Stromversorgung betrieben werden, was die Schaltungsanforderungen weiter reduziert. Der niedrige Ruhestrom macht ihn zur idealen Wahl für portable Messinstrumente, digitale Thermometer, Batterietester und andere Anwendungen, bei denen die Lebensdauer der Batterie von entscheidender Bedeutung ist.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| A/D-Wandlungsprinzip | Dual-Slope-Integration für hohe Genauigkeit und Rauschunterdrückung |
| Anzeigeresolution | 3½ Stellen (±1999 Zählwerte) |
| Integrierte Funktionen | Analog-Digital-Wandler und LCD-Treiber in einem IC |
| Display-Typ | Direkte Ansteuerung von Flüssigkristallanzeigen (LCDs) |
| Betriebsart | Einzelne Stromversorgung möglich |
| Stromverbrauch | Typischerweise sehr gering, ideal für batteriebetriebene Geräte |
| Gehäuse | DIP-40 (Dual In-line Package, 40 Pins) |
| Anwendungsbereiche | Digitale Voltmeter, Amperemeter, Ohmmeter, Thermometer, Panel-Meter, Transducer-Schnittstellen |
| Referenzspannung | Extern oder intern stabilisiert möglich |
| Messbereich | Flexibel konfigurierbar durch externe Beschaltung (z.B. 200mV, 2V, 20V, 200V DC) |
| Kalibrierungsaufwand | Gering, durch Twin-Kompensations- und Nullabgleich-Techniken |
Einsatzmöglichkeiten: Wo der ICL 7106 CPLZ glänzt
Die Vielseitigkeit des ICL 7106 CPLZ macht ihn zu einem unverzichtbaren Baustein in einer breiten Palette von elektronischen Geräten. In der industriellen Automatisierung und Messtechnik wird er häufig für die Erfassung von Prozessvariablen wie Temperatur, Druck oder Durchfluss eingesetzt. Die präzise Wandlung analoger Sensordaten in digitale Werte ermöglicht eine genaue Überwachung und Steuerung von Produktionsprozessen. Für Ingenieure im Bereich der Prüf- und Messtechnik ist der ICL 7106 CPLZ die Grundlage für den Aufbau von hochwertigen und kostengünstigen digitalen Multimetern, Frequenzzählern und spezialisierten Messinstrumenten.
Im Bereich der Consumer-Elektronik findet er Anwendung in digitalen Thermometern, Feuchtigkeitsmessgeräten und anderen Haushaltsgeräten, die präzise Messwerte anzeigen müssen. Auch in Laborumgebungen, wo die Zuverlässigkeit von Messungen entscheidend ist, hat sich der ICL 7106 CPLZ etabliert. Seine einfache Integration und der niedrige Stromverbrauch prädestinieren ihn zudem für den Einsatz in portablen Geräten, wo eine lange Batterielaufzeit unerlässlich ist. Die DIP-40-Bauform vereinfacht die Montage auf Leiterplatten erheblich und ist mit vielen Standard-Automatisierungs-Bestückungsprozessen kompatibel.
FAQ – Häufig gestellte Fragen zu ICL 7106 CPLZ – Displaytreiber, 3½ Stellen, A/D-Wandler, DIP-40
Benötige ich zusätzliche Komponenten, um den ICL 7106 CPLZ mit einem LCD zu verbinden?
Nein, der ICL 7106 CPLZ integriert die Funktionalität eines LCD-Treibers. Er kann direkt eine breite Palette von 3½-stelligen LCDs ansteuern, was die Notwendigkeit externer Treiber-ICs eliminiert und das Schaltungsdesign vereinfacht.
Welche Art von A/D-Wandlungsprinzip verwendet der ICL 7106 CPLZ?
Der ICL 7106 CPLZ nutzt die bewährte Dual-Slope-Integrations-Architektur. Dieses Prinzip zeichnet sich durch eine hohe Genauigkeit, gute Linearität und exzellente Rauschunterdrückung aus, was ihn für präzise Messanwendungen ideal macht.
Ist der ICL 7106 CPLZ für batteriebetriebene Anwendungen geeignet?
Ja, absolut. Einer der Hauptvorteile des ICL 7106 CPLZ ist sein sehr geringer Stromverbrauch. Dies macht ihn zu einer ausgezeichneten Wahl für alle Anwendungen, bei denen die Energieeffizienz und eine lange Batterielaufzeit im Vordergrund stehen.
Wie wird die Messspannung mit dem ICL 7106 CPLZ eingestellt?
Der Messbereich des ICL 7106 CPLZ kann durch die externe Beschaltung, insbesondere durch die Wahl der Widerstände und Kondensatoren im Integrationspfad sowie durch die Konfiguration der Eingangspufferung, flexibel angepasst werden. Dies ermöglicht die Messung einer Vielzahl von Spannungen.
Welche Vorteile bietet die integrierte Referenzspannung?
Die Möglichkeit, eine Referenzspannung zu nutzen (intern oder extern), ist entscheidend für die Genauigkeit der A/D-Wandlung. Eine stabile Referenzspannung gewährleistet, dass die Umwandlung der analogen Eingangsspannung in einen digitalen Wert konsistent und reproduzierbar ist.
Kann der ICL 7106 CPLZ auch negative Spannungen messen?
Ja, der ICL 7106 CPLZ kann dank seiner Dual-Slope-Architektur sowohl positive als auch negative Spannungen messen und die entsprechende Polarität auf dem Display anzeigen. Dies ist eine Standardfunktion für präzise Messinstrumente.
Ist der DIP-40-Gehäuseformfaktor für die industrielle Fertigung geeignet?
Ja, das DIP-40-Gehäuse ist ein Standard-Formfaktor in der Elektronikindustrie und lässt sich problemlos mit Standard-Durchsteckmontage-Techniken (THT) verarbeiten. Es ist auch gut für manuelle Lötungen geeignet und bietet eine solide mechanische Befestigung.
